Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

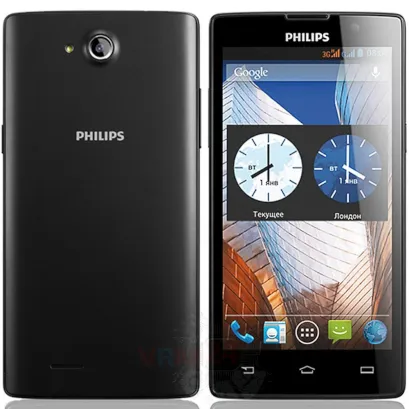

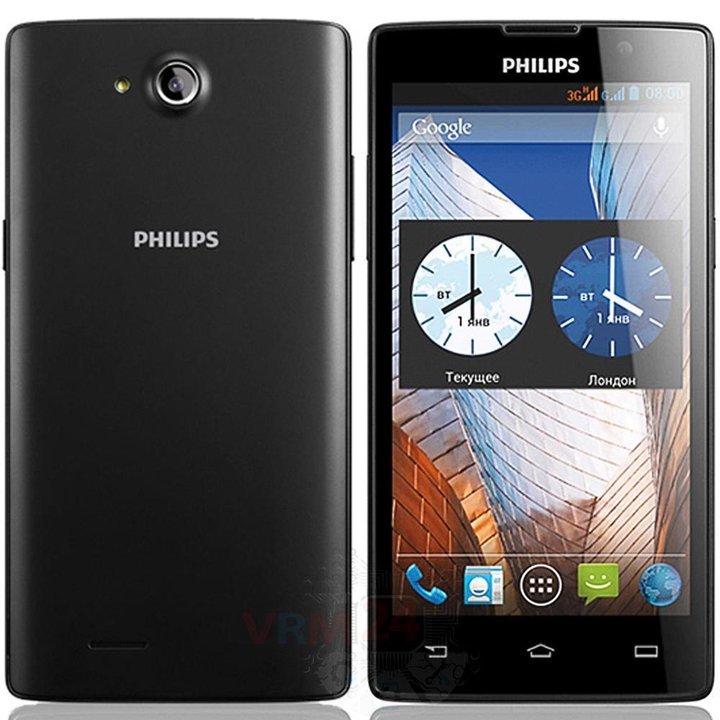

Разборка мобильного девайса Philips Xenium W3500 с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Philips Xenium W3500, Шаг 1/1 Как разобрать Philips Xenium W3500, Шаг 1/2

Шаг 1

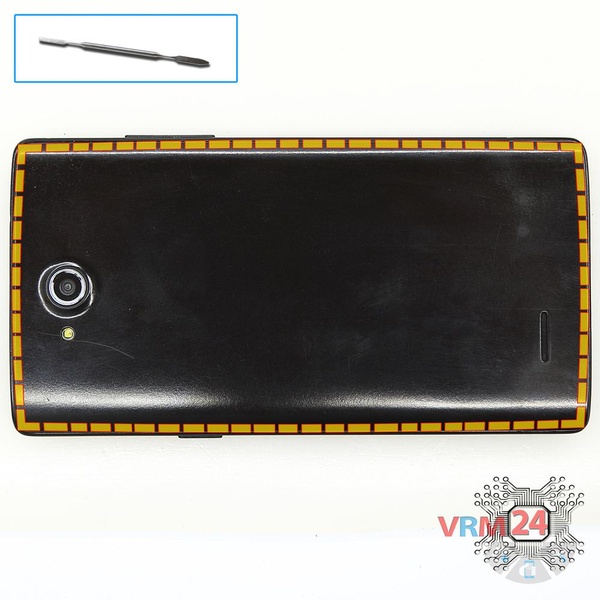

Открываем заднюю крышку.

Как разобрать Philips Xenium W3500, Шаг 2/1 Как разобрать Philips Xenium W3500, Шаг 2/2

Шаг 2

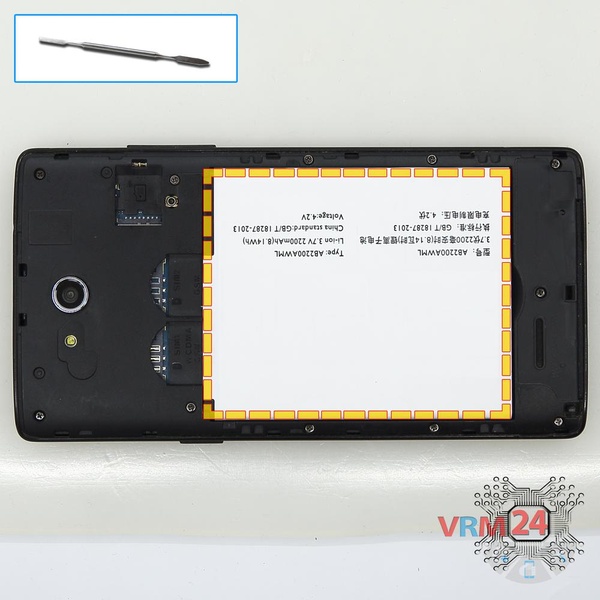

Отсоединяем аккумуляторную батарею.

Как разобрать Philips Xenium W3500, Шаг 3/1 Как разобрать Philips Xenium W3500, Шаг 3/2

Шаг 3

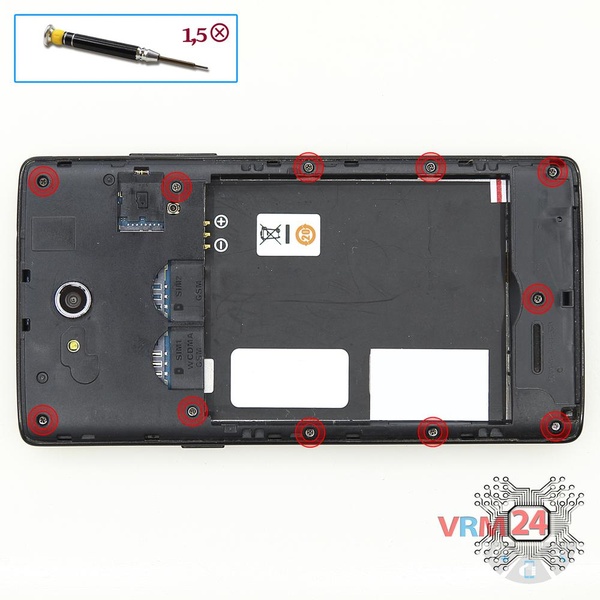

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру телефона.

Как разобрать Philips Xenium W3500, Шаг 4/1 Как разобрать Philips Xenium W3500, Шаг 4/2

Шаг 4

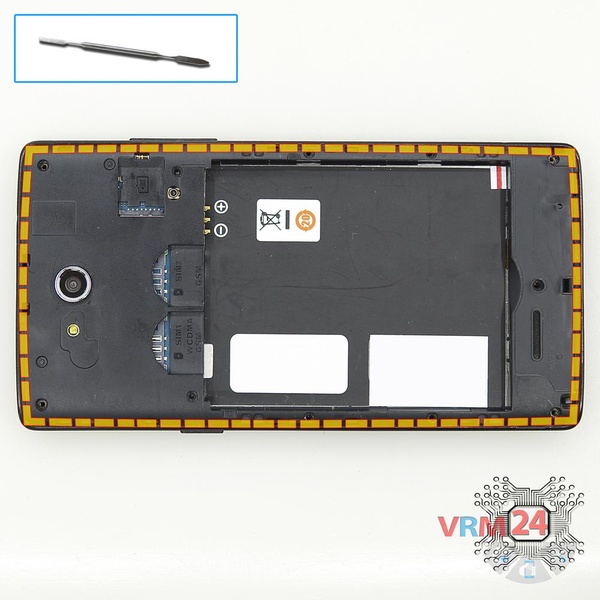

Отсоединяем среднюю рамку.

Как разобрать Philips Xenium W3500, Шаг 5/1

Шаг 5

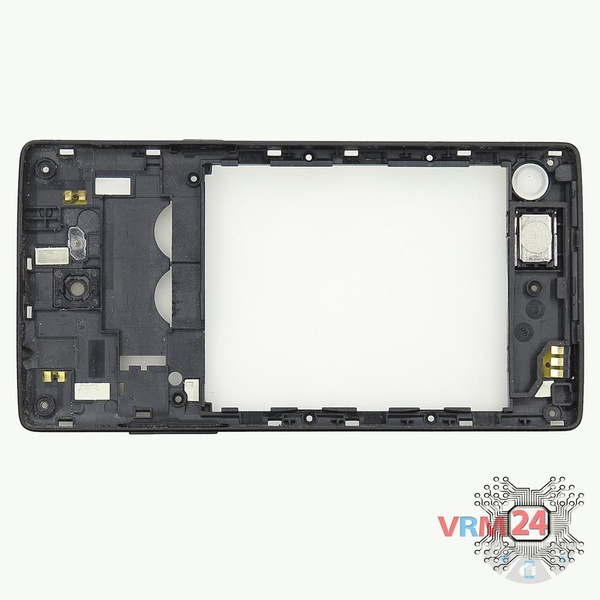

Средняя рамка с динамиком.

Как разобрать Philips Xenium W3500, Шаг 6/1 Как разобрать Philips Xenium W3500, Шаг 6/2 Как разобрать Philips Xenium W3500, Шаг 6/3

Шаг 6

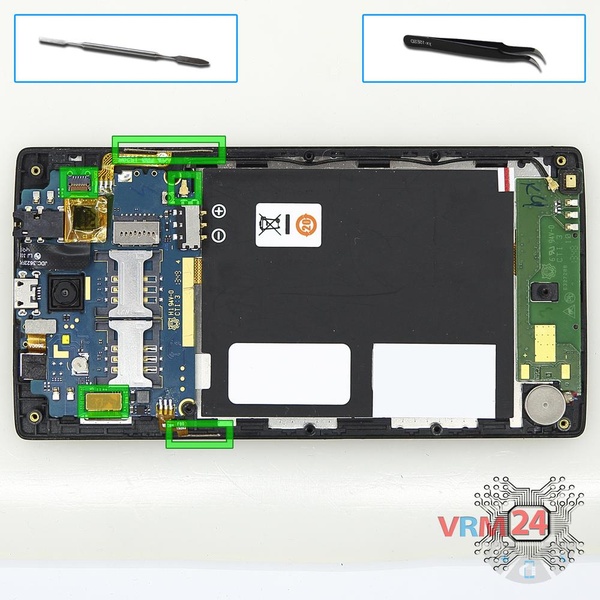

Отсоединяем коннекторы на печатной плате.

Как разобрать Philips Xenium W3500, Шаг 7/1 Как разобрать Philips Xenium W3500, Шаг 7/2 Как разобрать Philips Xenium W3500, Шаг 7/3

Шаг 7

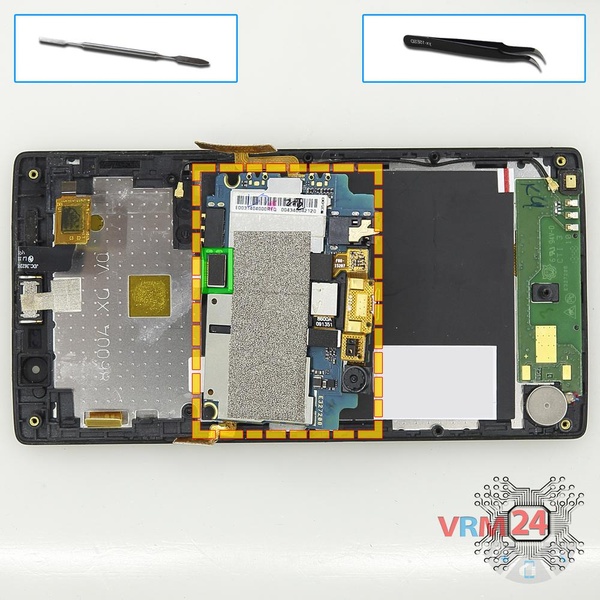

Переворачиваем плату, отсоединяем коннектор с внутренней стороны и снимаем печатную плату.

Как разобрать Philips Xenium W3500, Шаг 8/1 Как разобрать Philips Xenium W3500, Шаг 8/2 Как разобрать Philips Xenium W3500, Шаг 8/3

Шаг 8

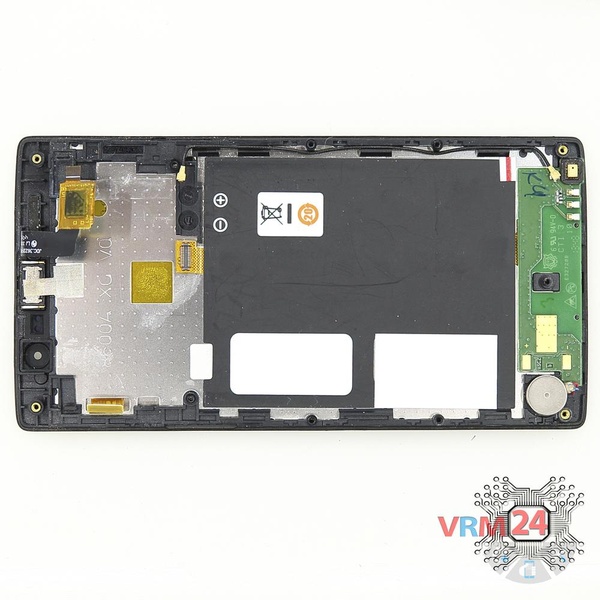

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Philips Xenium W3500 от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Philips Xenium W3500 , выпущенных для рынков разных стран.
