⚠️ Перед разборкой не забудьте выключить телефон.
Легко
Рекомендованные инструменты
![Крестовая Отвертка 1,5 мм](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Инструмент для открывания](/media/sorl-cache/6c/d0/6cd069d1d27c3406e338146bf76ed63f.jpg)
![Пинцет](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)

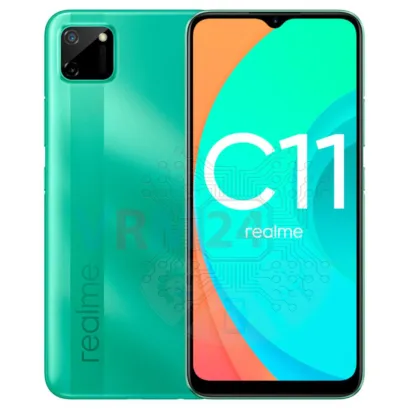

Разборка/Ремонт мобильного девайса Realme C11 (Реалми C11 RMX3231) с описанием каждого шага и необходимого набора инструментов.
Специалист по созданию контента.
![Как разобрать Realme C11, Шаг 2/1](/media/sorl-cache/e2/62/e262683f7aeef0430e78e0a43a61b69a.webp)
![Как разобрать Realme C11, Шаг 2/2](/media/sorl-cache/6c/e1/6ce1605410370de0d0cf3f224f58e199.webp)
Шаг 2. Вынимаем Лоток карт
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
![Как разобрать Realme C11, Шаг 3/1](/media/sorl-cache/e7/b9/e7b91c61adb807490d316014db2f6545.webp)
![Как разобрать Realme C11, Шаг 3/2](/media/sorl-cache/79/76/7976308b8d0dd0e8fad55d3b6ea8234b.webp)
![Как разобрать Realme C11, Шаг 3/3](/media/sorl-cache/16/80/168028bdadbf704b58ef4ec83dd0c638.webp)
![Как разобрать Realme C11, Шаг 3/4](/media/sorl-cache/e4/98/e4984ef44a764e31e13b97528a9ea98e.webp)
Шаг 3. Открываем заднюю крышку
При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.
⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
![Как разобрать Realme C11, Шаг 6/1](/media/sorl-cache/ba/e0/bae08da75158e6860a932773ce147380.webp)
![Как разобрать Realme C11, Шаг 6/2](/media/sorl-cache/63/a0/63a0c5ac3e680d4c0c1e33d37c8efd50.webp)
![Как разобрать Realme C11, Шаг 6/3](/media/sorl-cache/fb/a3/fba35900f1d6d92946b2067ed42d405b.webp)
Шаг 6. Отсоединяем коннектор аккумуляторной батареи
ℹ️️ Модель Realme C11 RMX3231 оснащена аккумулятором BLP729 емкостью 5000 мАч (он же аккумулятор).
⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.
![Как разобрать Realme C11, Шаг 8/1](/media/sorl-cache/c9/13/c913ec2884c7d63ba4a2455ddab9cf04.webp)
![Как разобрать Realme C11, Шаг 8/2](/media/sorl-cache/28/7c/287c5ab20b47cf9eb61199f968e6adc0.webp)
![Как разобрать Realme C11, Шаг 8/3](/media/sorl-cache/8a/00/8a00217dfab34221f04e0c66bd84c74a.webp)
Шаг 8. Отсоединяем динамик
Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.
![Как разобрать Realme C11, Шаг 9/1](/media/sorl-cache/b3/f2/b3f299391236c61011808a914de07313.webp)
![Как разобрать Realme C11, Шаг 9/2](/media/sorl-cache/07/3c/073c2cda1d05fa5db14d87eaf4f81efc.webp)
![Как разобрать Realme C11, Шаг 9/3](/media/sorl-cache/7d/55/7d5566b3309f1abe2317819185d57daf.webp)
Шаг 9. Отсоединяем коннекторы
Отсоедините разъемы коаксиального кабеля, межплатного шлейфа, на дочерней плате.
⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.
![Как разобрать Realme C11, Шаг 10/1](/media/sorl-cache/6d/74/6d74285c7837c47dc899f21b9ecd2a6c.webp)
![Как разобрать Realme C11, Шаг 10/2](/media/sorl-cache/24/f2/24f2ed43d30ccba09de112ba986773ff.webp)
![Как разобрать Realme C11, Шаг 10/3](/media/sorl-cache/d8/3a/d83ab7d5fc4993244a0e3ce88986420e.webp)
Шаг 10. Отсоединяем субплату
Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ Дополнительная плата содержит порт зарядки (Micro USB), микрофон, гнездо для наушников, пружинные контакты для динамика, вибромотор и антенный блок.
⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
![Как разобрать Realme C11, Шаг 11/1](/media/sorl-cache/25/42/2542ee712cd78bcc46bc7dd85e058e7f.webp)
![Как разобрать Realme C11, Шаг 11/2](/media/sorl-cache/7b/f7/7bf7e0fc7e4bb58d9fa25e613d0c29b5.webp)
![Как разобрать Realme C11, Шаг 11/3](/media/sorl-cache/e2/97/e2970cc39ffb1ab6a4462902fa45d82a.webp)
![Как разобрать Realme C11, Шаг 11/4](/media/sorl-cache/d2/75/d2756e00e0781fa016290bd667d89f5d.webp)
![Как разобрать Realme C11, Шаг 11/5](/media/sorl-cache/40/d6/40d6e5c23a48a7b0b9a8eef2af1dfc74.webp)
Шаг 11. Отсоединяем камеры
Отсоедините разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля. Кроме того, приподнимаем коннекторы и снимаем тыльную и фронтальную камеры.
⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
![Как разобрать Realme C11, Шаг 12/1](/media/sorl-cache/95/c5/95c5b1bbb47547ea2fa1bc90bd3cd84a.webp)
![Как разобрать Realme C11, Шаг 12/2](/media/sorl-cache/12/fb/12fb8edbb5e1c4c287bea9cb820b3ad5.webp)
![Как разобрать Realme C11, Шаг 12/3](/media/sorl-cache/ac/5c/ac5c0a31043d167f06abe48b1497890c.webp)
Шаг 12. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
![Как разобрать Realme C11, Шаг 13/1](/media/sorl-cache/fb/5e/fb5e49ec3209266c42ff3ae67ce5888b.webp)
![Как разобрать Realme C11, Шаг 13/2](/media/sorl-cache/a6/fd/a6fd80ec850002c36faa6e34e1ddd96b.webp)
![Как разобрать Realme C11, Шаг 13/3](/media/sorl-cache/ce/ea/ceeaa9ea2be3d4f4566b5c0267ff4163.webp)
Шаг 13. В рамке дисплейного модуля
ℹ️️ В рамке дисплея остались: слуховой динамик, коаксиальный кабель, аккумулятор и вибромотор.
Подробные видео инструкции по разборке и ремонту Realme C11 от нашего сервисного центра:
