Сложность разборки:
Легко

Рекомендованные инструменты

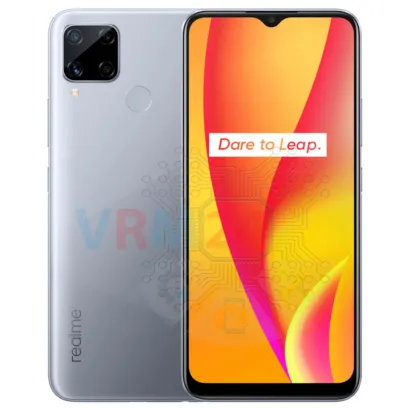

Разборка/Ремонт мобильного девайса Realme C15 (Реалми C11 RMX2180) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Realme C15, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Realme C15, Шаг 2/1 Как разобрать Realme C15, Шаг 2/2 Как разобрать Realme C15, Шаг 2/3 Как разобрать Realme C15, Шаг 2/4

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Realme C15, Шаг 3/1 Как разобрать Realme C15, Шаг 3/2 Как разобрать Realme C15, Шаг 3/3 Как разобрать Realme C15, Шаг 3/4 Как разобрать Realme C15, Шаг 3/5

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Realme C15, Шаг 4/1 Как разобрать Realme C15, Шаг 4/2 Как разобрать Realme C15, Шаг 4/3

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 11 винтов.


Как разобрать Realme C15, Шаг 5/1 Как разобрать Realme C15, Шаг 5/2 Как разобрать Realme C15, Шаг 5/3 Как разобрать Realme C15, Шаг 5/4

Шаг 5. Открываем крышку

Снимите крышку. Крышка защищает печатную плату (PCB). Старайтесь приподнять крышку за края и не проталкивайте инструмент слишком глубоко внутрь, чтобы случайно не задеть или не закоротить что-либо на печатной плате.


Как разобрать Realme C15, Шаг 6/1 Как разобрать Realme C15, Шаг 6/2

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Realme C15 RMX2180 оснащена аккумулятором BLP793 емкостью 6000 мАч (он же аккумулятор).


Как разобрать Realme C15, Шаг 7/1 Как разобрать Realme C15, Шаг 7/2 Как разобрать Realme C15, Шаг 7/3

Шаг 7. Отсоединяем датчик отпечатка пальцев

Отсоедините разъем и снимите датчик отпечатков пальцев.


Как разобрать Realme C15, Шаг 8/1 Как разобрать Realme C15, Шаг 8/2 Как разобрать Realme C15, Шаг 8/3

Шаг 8. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 8 винтов.


Как разобрать Realme C15, Шаг 9/1 Как разобрать Realme C15, Шаг 9/2 Как разобрать Realme C15, Шаг 9/3

Шаг 9. Отсоединяем динамик

Снимите крышку с динамиком.


Как разобрать Realme C15, Шаг 10/1 Как разобрать Realme C15, Шаг 10/2 Как разобрать Realme C15, Шаг 10/3

Шаг 10. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, шлейф на материнскую плату, на дочерней плате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).


Как разобрать Realme C15, Шаг 11/1 Как разобрать Realme C15, Шаг 11/2 Как разобрать Realme C15, Шаг 11/3

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Realme C15, Шаг 12/1 Как разобрать Realme C15, Шаг 12/2 Как разобрать Realme C15, Шаг 12/3

Шаг 12. Отсоединяем коннекторы

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Realme C15, Шаг 13/1 Как разобрать Realme C15, Шаг 13/2 Как разобрать Realme C15, Шаг 13/3 Как разобрать Realme C15, Шаг 13/4 Как разобрать Realme C15, Шаг 13/5

Шаг 13. Отсоединяем камеры

Отсоедините разъемы и снимите четыре тыльные камеры и одну фронтальную (селфи) камеру. Фронтальная камера приклеена медной теплоотводящей фольгой к материнской плате, так что будьте осторожны.


Как разобрать Realme C15, Шаг 14/1 Как разобрать Realme C15, Шаг 14/2 Как разобрать Realme C15, Шаг 14/3

Шаг 14. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Realme C15, Шаг 15/1 Как разобрать Realme C15, Шаг 15/2 Как разобрать Realme C15, Шаг 15/3

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор, коаксиальный кабель и вибромотор.

Подробные видео инструкции по разборке и ремонту Realme C15 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут. Наше руководство подходит для всех моделей Realme C15 — Реалми C11 RMX2180, выпущенных для рынков разных стран.
