Сложность разборки:
Легко

Рекомендованные инструменты

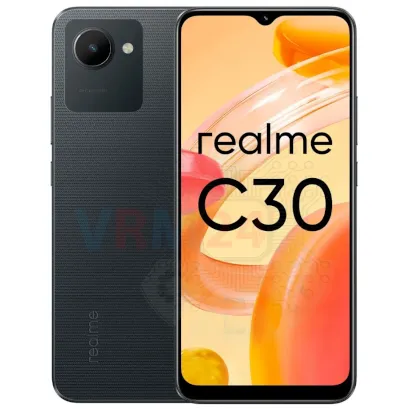

Разборка/Ремонт мобильного девайса Realme C30 (Реалми С30 RMX3581) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Realme C30, Шаг 1/1

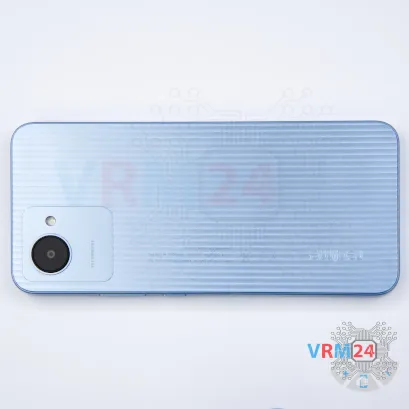

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Realme C30, Шаг 2/1 Как разобрать Realme C30, Шаг 2/2 Как разобрать Realme C30, Шаг 2/3 Как разобрать Realme C30, Шаг 2/4

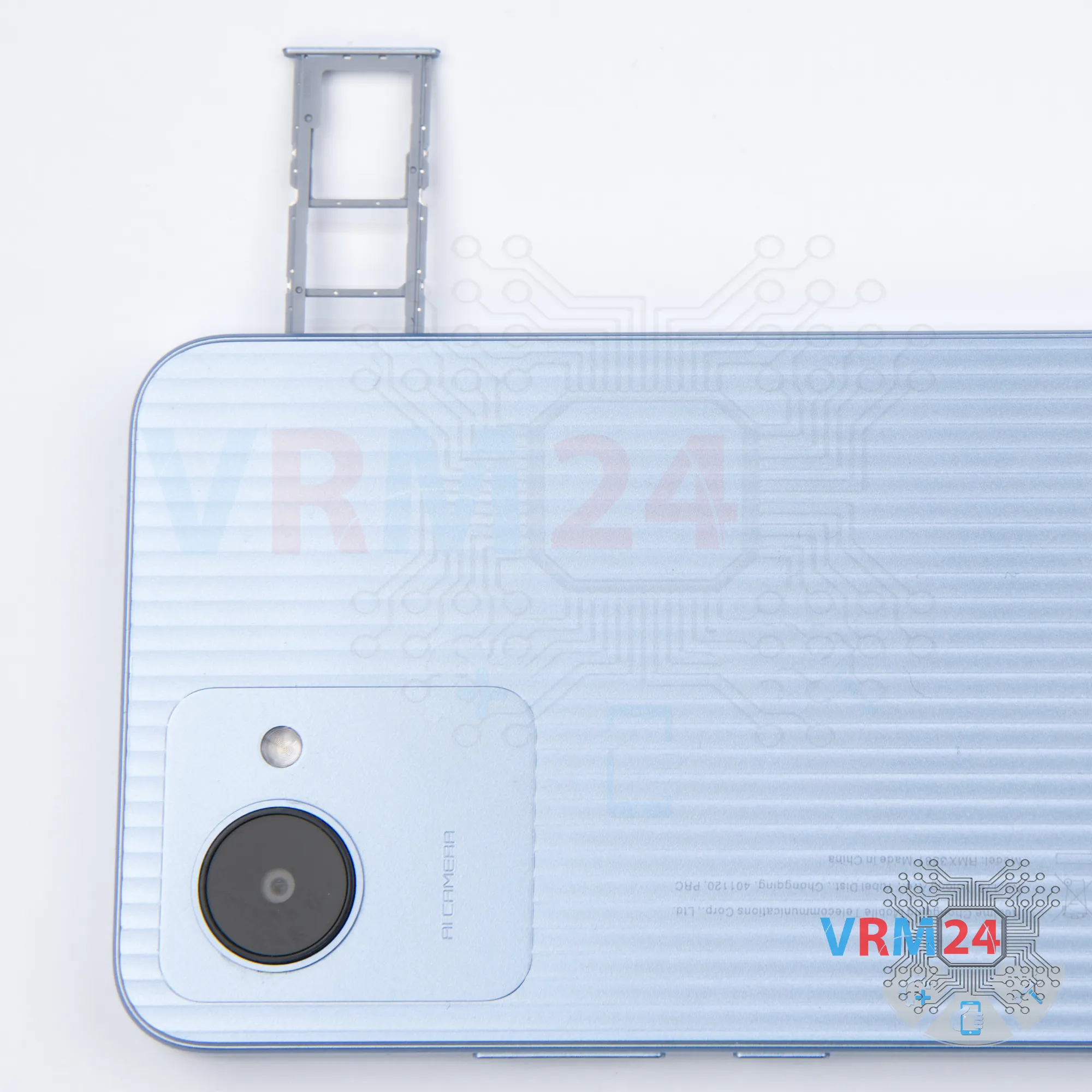

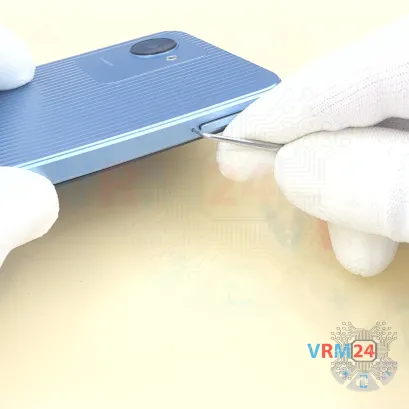

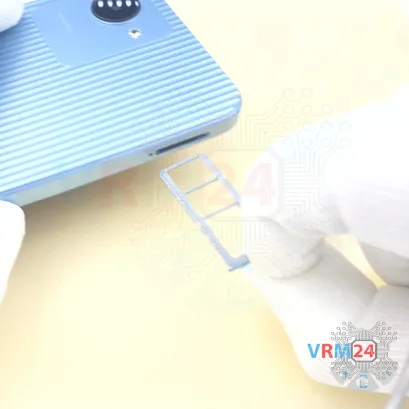

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Realme C30, Шаг 3/1 Как разобрать Realme C30, Шаг 3/2 Как разобрать Realme C30, Шаг 3/3 Как разобрать Realme C30, Шаг 3/4

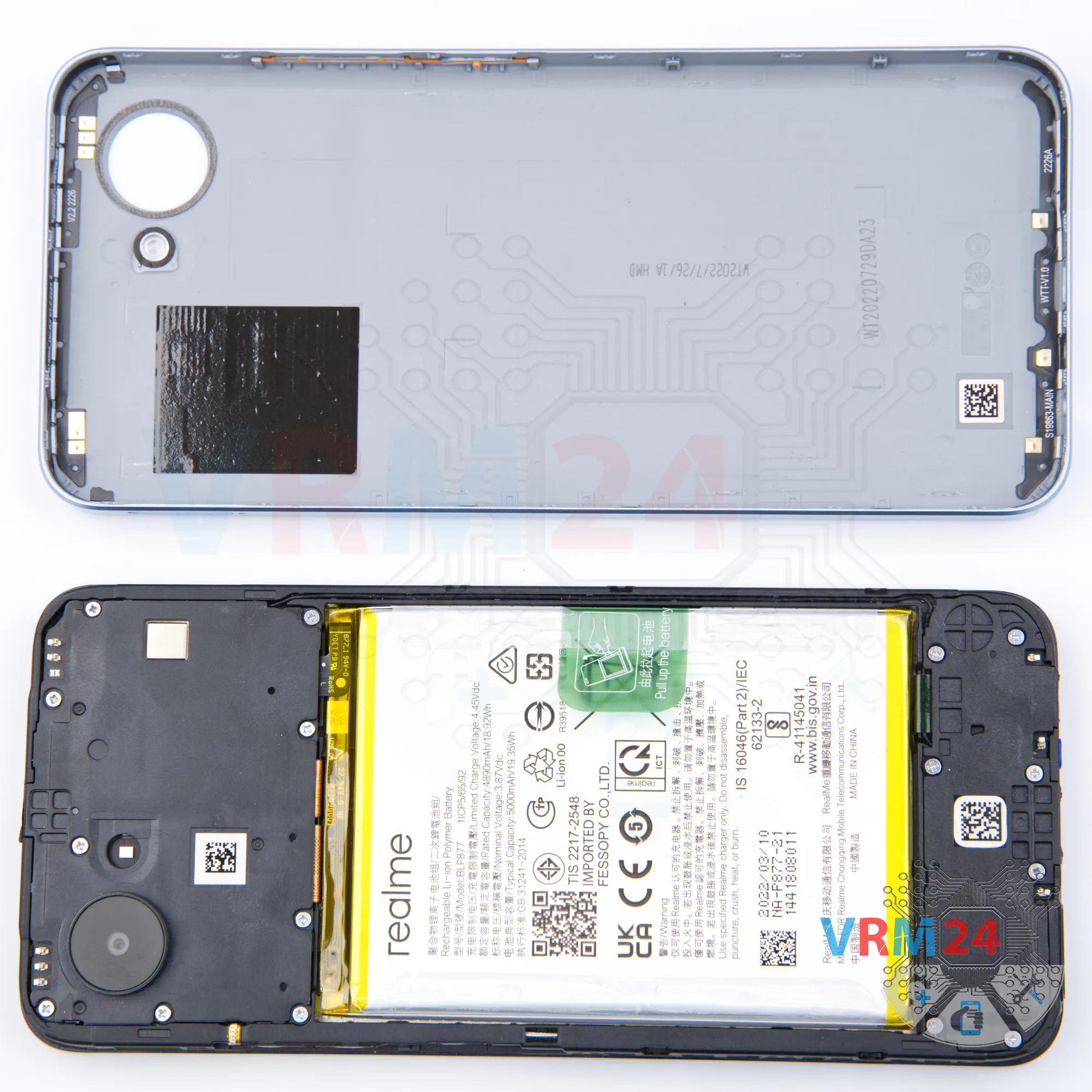

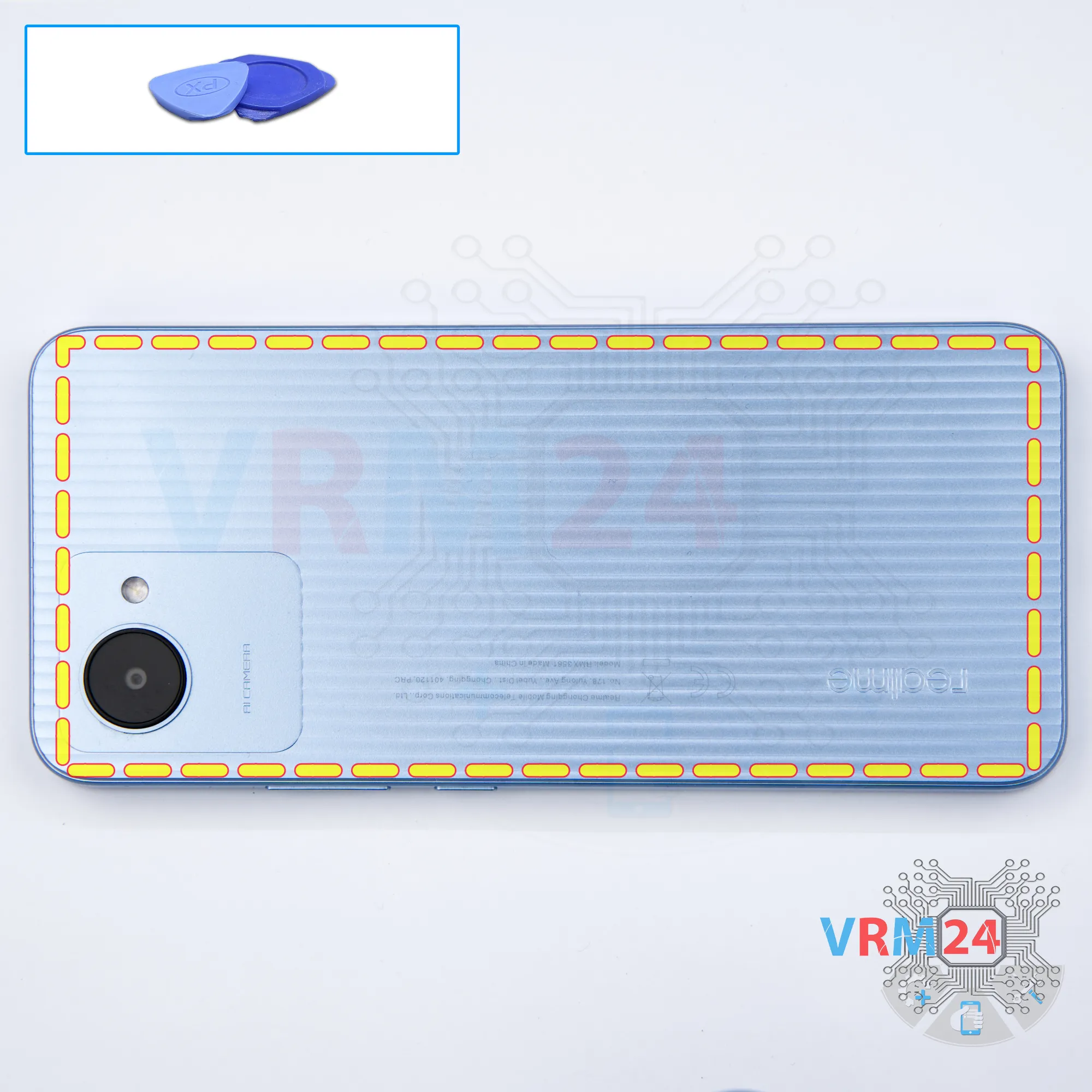

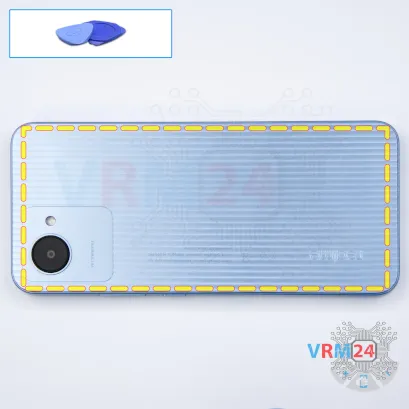

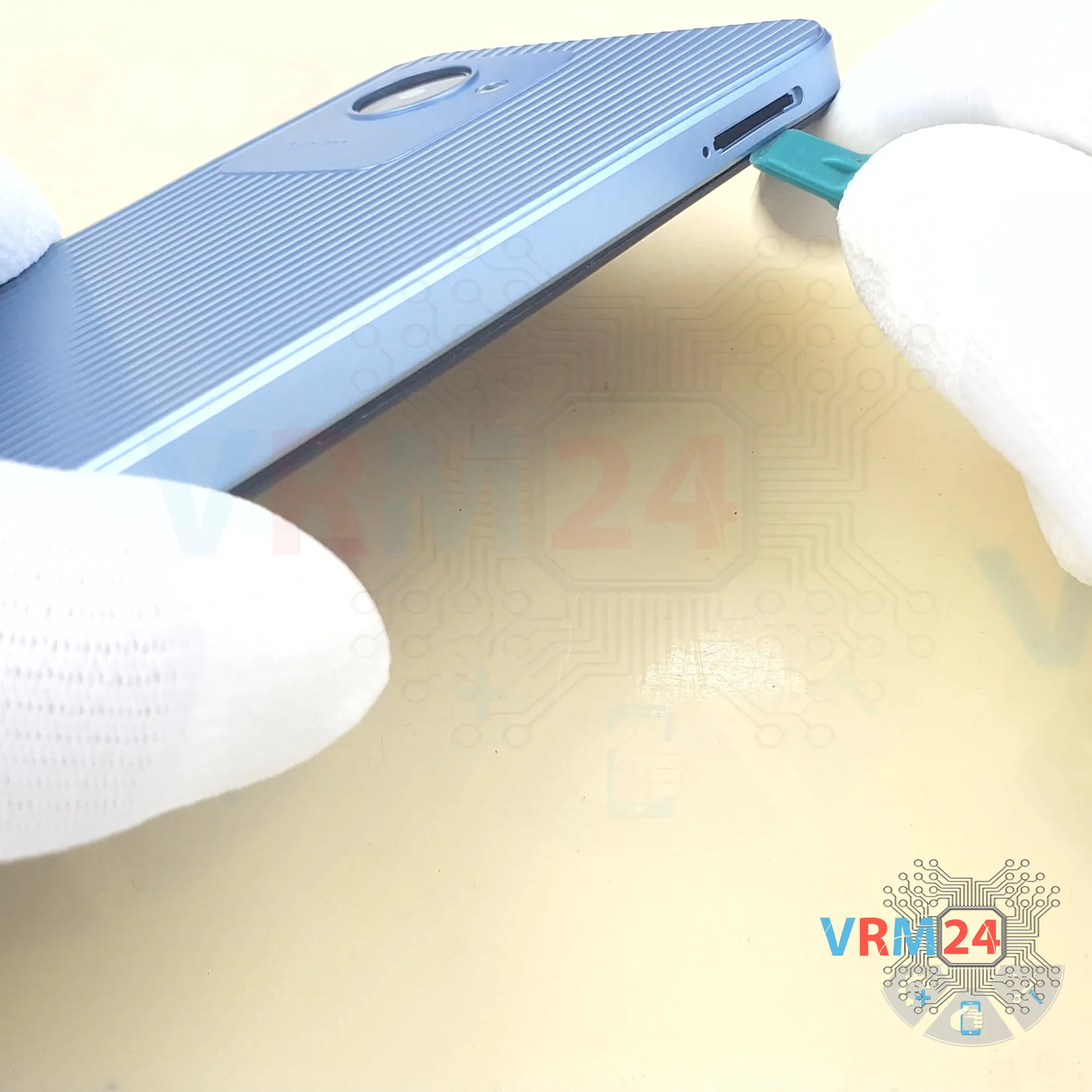

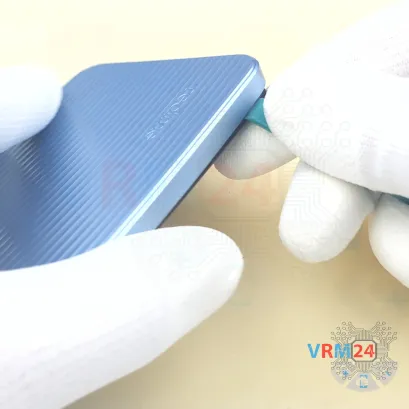

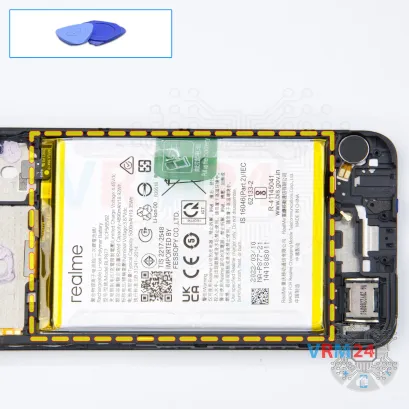

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Realme C30, Шаг 4/1 Как разобрать Realme C30, Шаг 4/2 Как разобрать Realme C30, Шаг 4/3

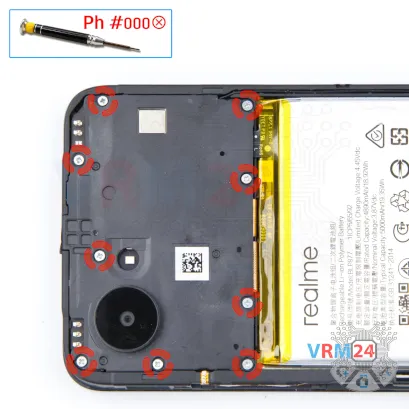

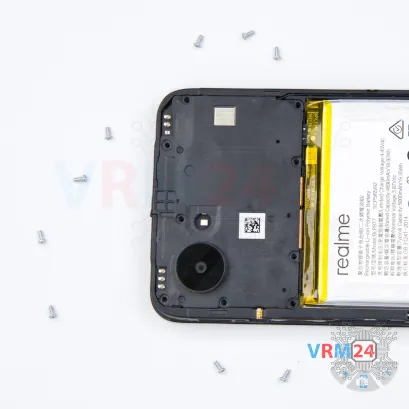

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять винтов.


Как разобрать Realme C30, Шаг 5/1 Как разобрать Realme C30, Шаг 5/2 Как разобрать Realme C30, Шаг 5/3

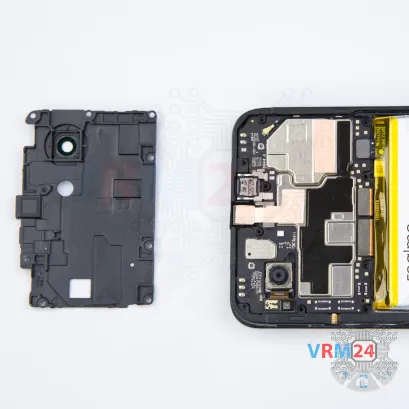

Шаг 5. Открываем крышку

Подденьте за края. Переместите инструмент для открывания вдоль края, отсоедините зажимы и снимите крышку.


Как разобрать Realme C30, Шаг 6/1 Как разобрать Realme C30, Шаг 6/2

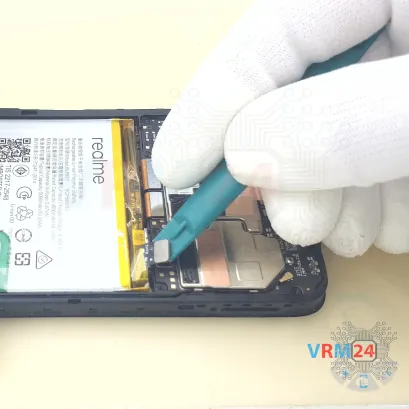

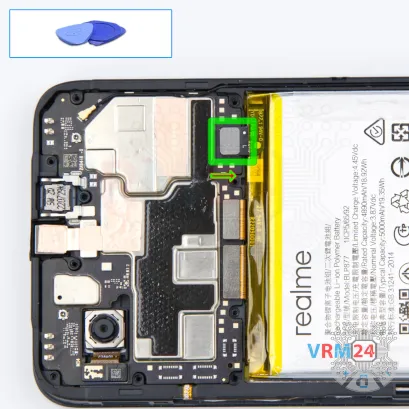

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Realme C30 RMX3581 оснащена аккумулятором BLP877 емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Realme C30, Шаг 7/1 Как разобрать Realme C30, Шаг 7/2 Как разобрать Realme C30, Шаг 7/3 Как разобрать Realme C30, Шаг 7/4

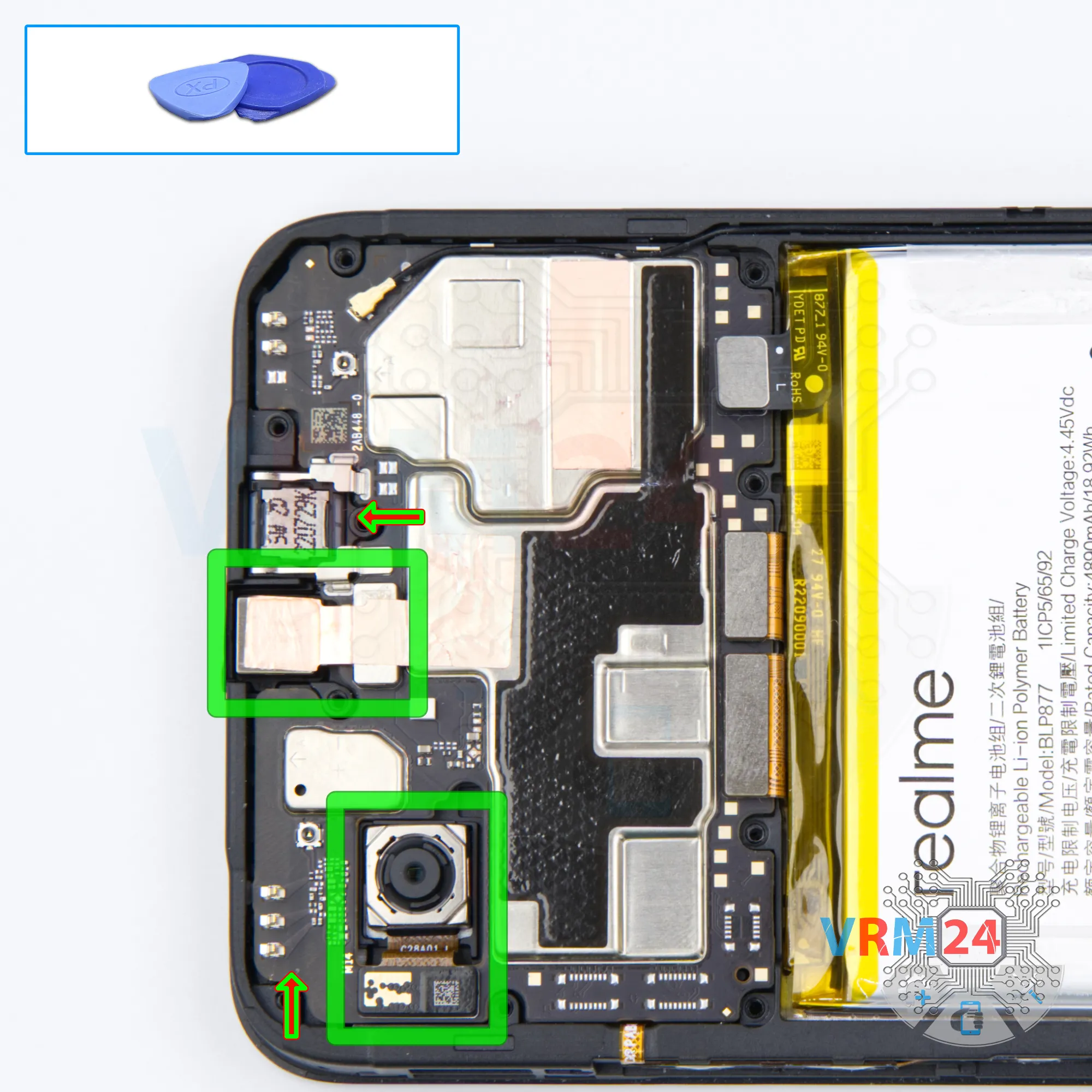

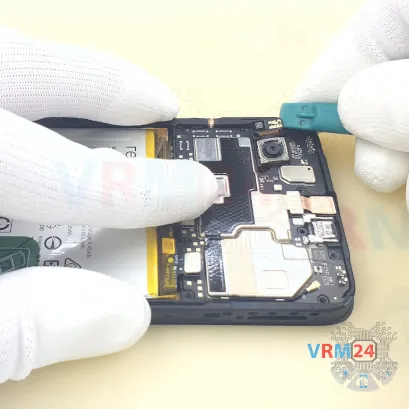

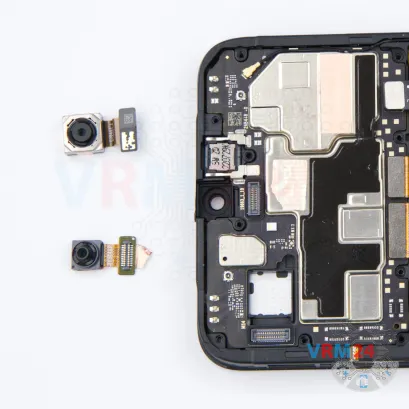

Шаг 7. Отсоединяем камеры

Подденьте разъемы и снимите фронтальную (селфи) и основную камеры.

ℹ️️ Тыльная сторона камер покрыта медной пленкой (система пассивного охлаждения).


Как разобрать Realme C30, Шаг 8/1 Как разобрать Realme C30, Шаг 8/2 Как разобрать Realme C30, Шаг 8/3

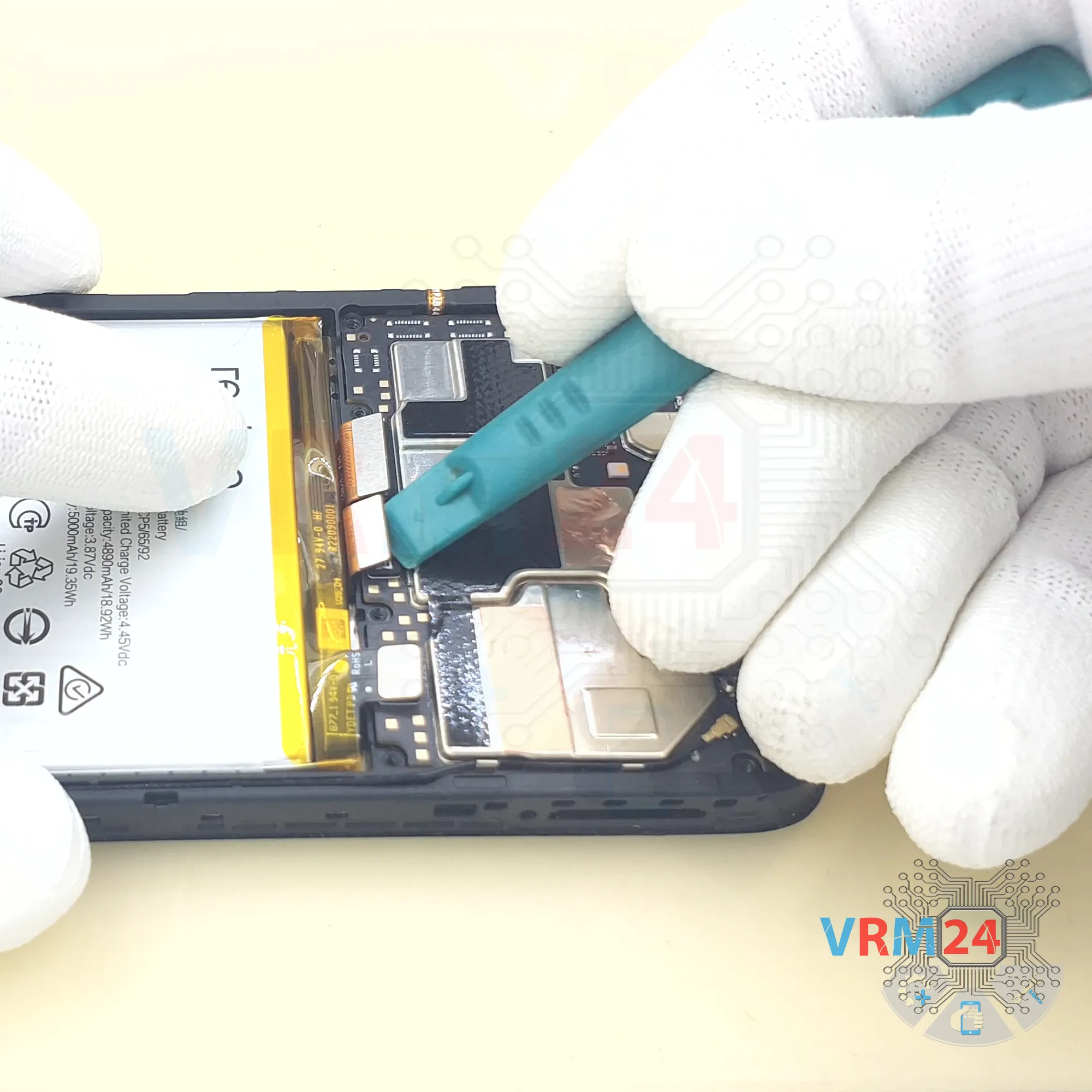

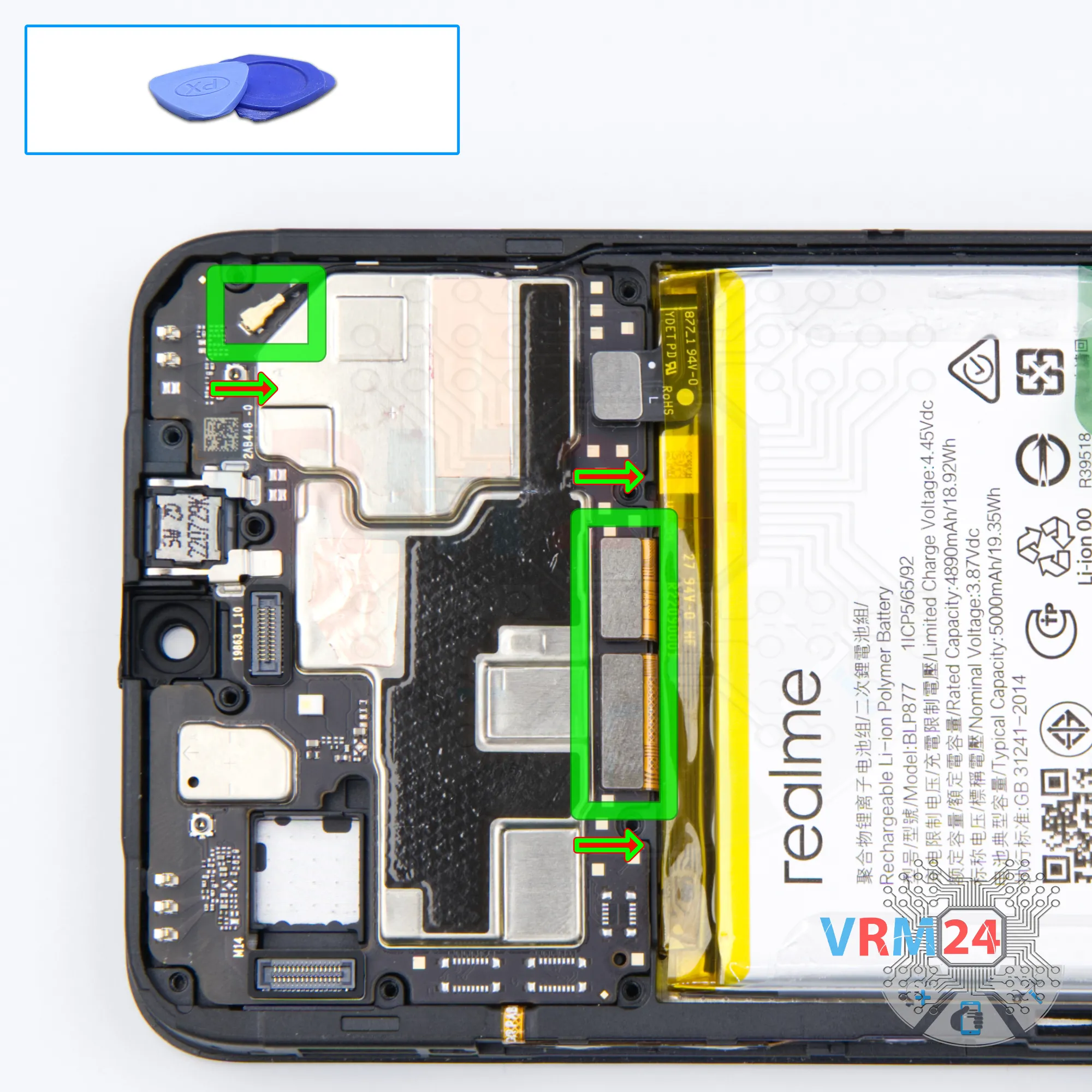

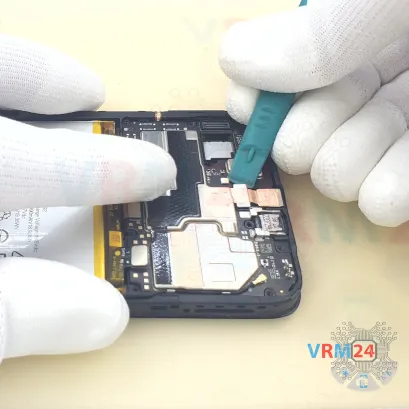

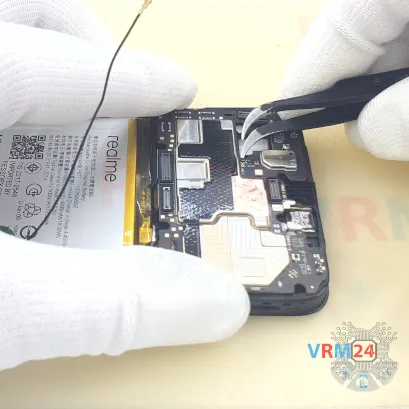

Шаг 8. Отсоединяем коннекторы

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Realme C30, Шаг 9/1 Как разобрать Realme C30, Шаг 9/2 Как разобрать Realme C30, Шаг 9/3

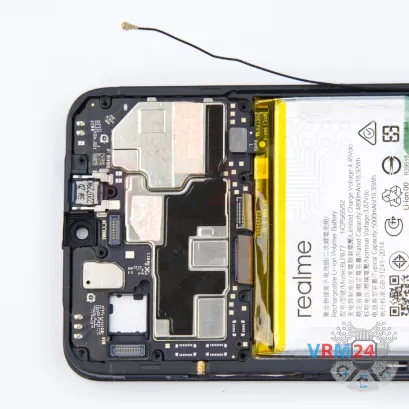

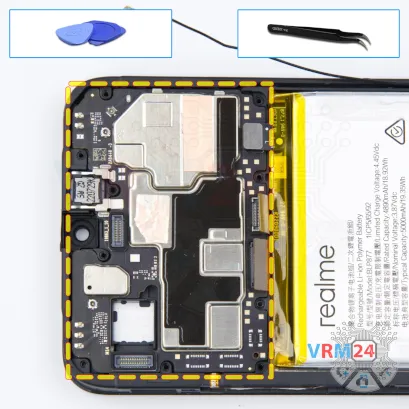

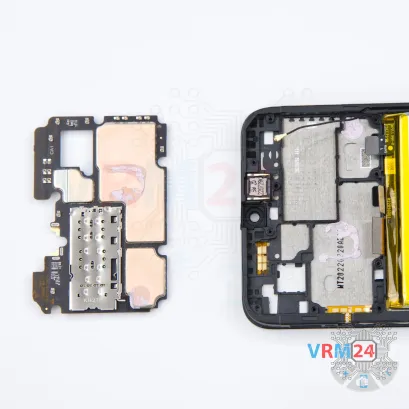

Шаг 9. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Realme C30, Шаг 10/1 Как разобрать Realme C30, Шаг 10/2 Как разобрать Realme C30, Шаг 10/3

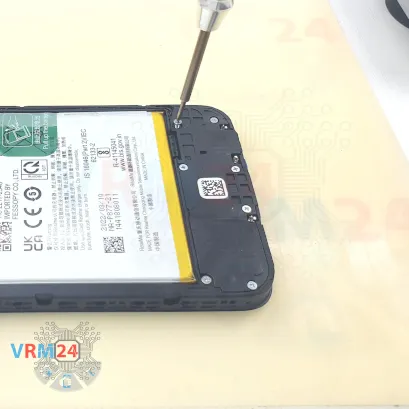

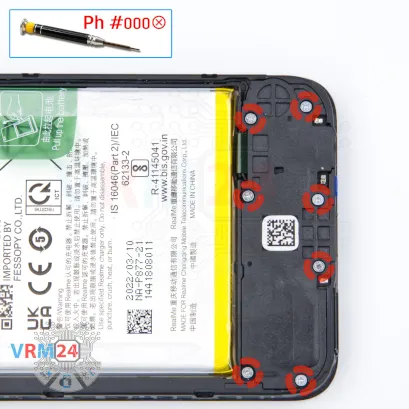

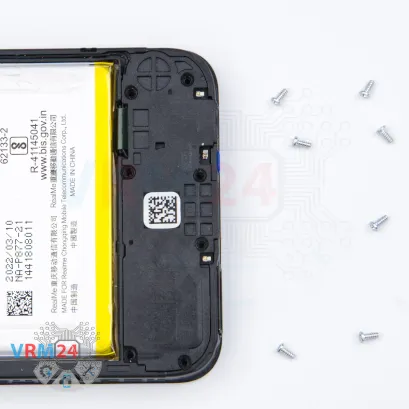

Шаг 10. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH #000) открутите семь винтов.


Как разобрать Realme C30, Шаг 11/1 Как разобрать Realme C30, Шаг 11/2 Как разобрать Realme C30, Шаг 11/3

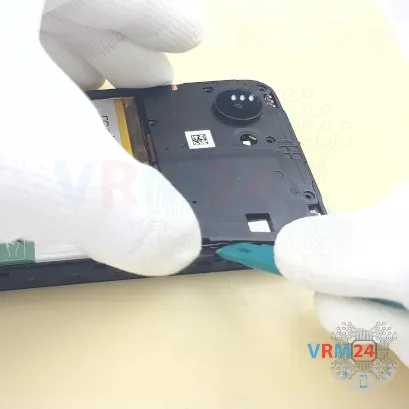

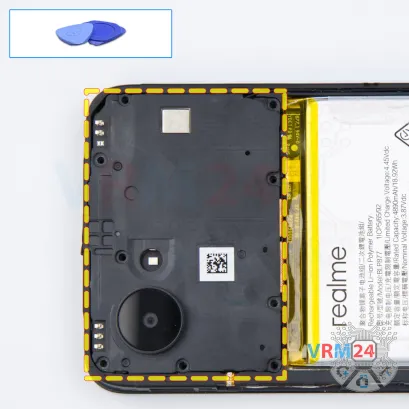

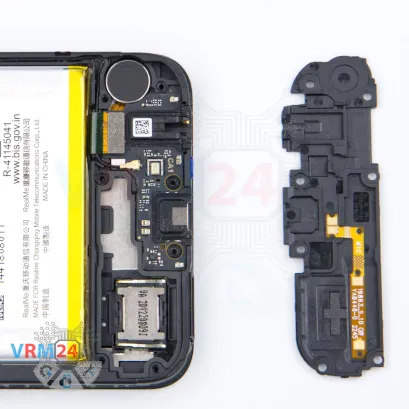

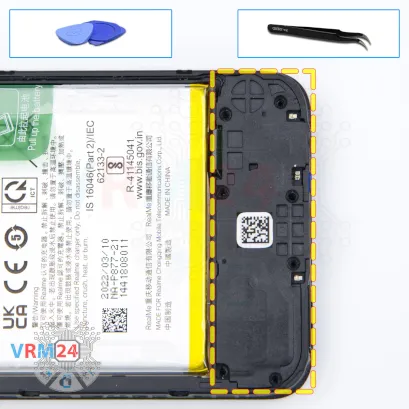

Шаг 11. Открываем крышку

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с контактными площадками динамика.


Как разобрать Realme C30, Шаг 12/1 Как разобрать Realme C30, Шаг 12/2 Как разобрать Realme C30, Шаг 12/3

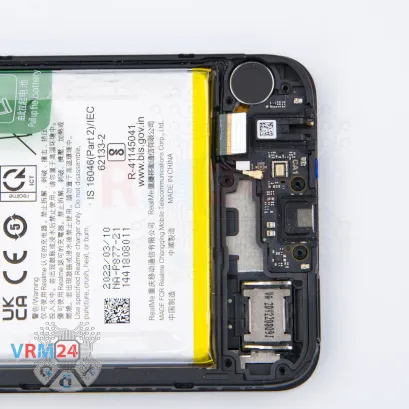

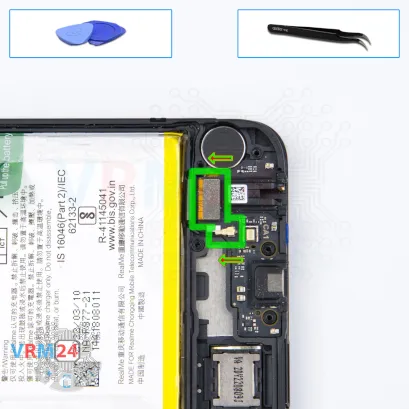

Шаг 12. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Realme C30, Шаг 13/1 Как разобрать Realme C30, Шаг 13/2 Как разобрать Realme C30, Шаг 13/3

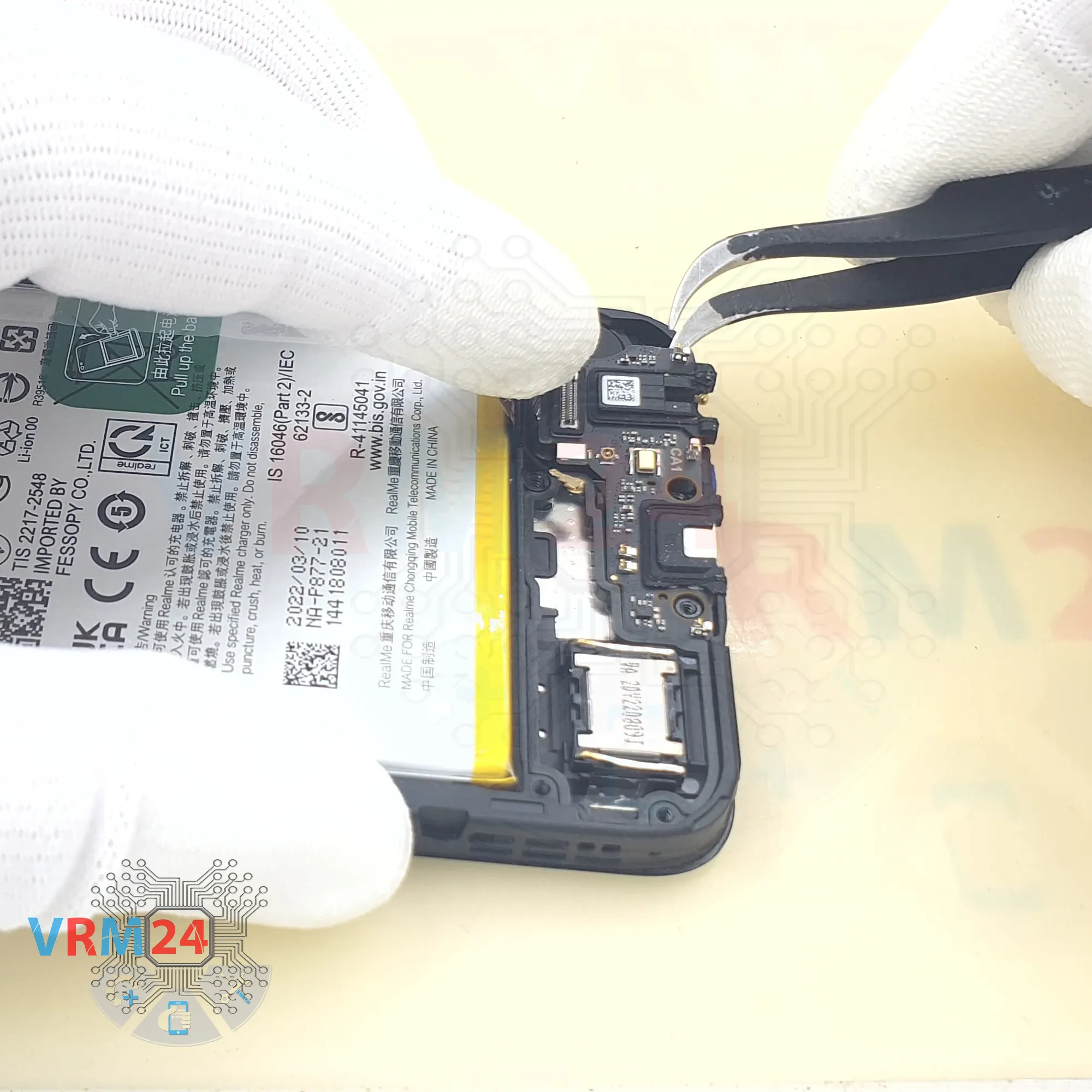

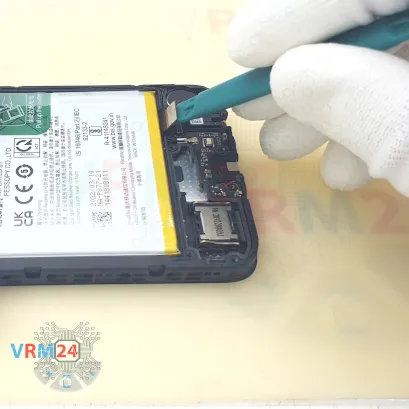

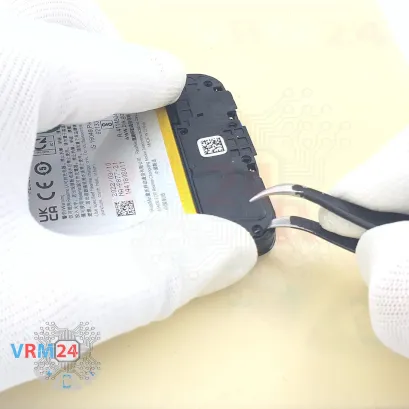

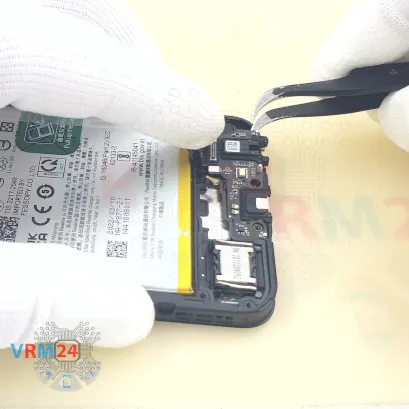

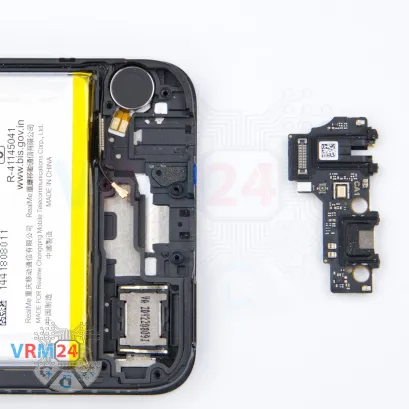

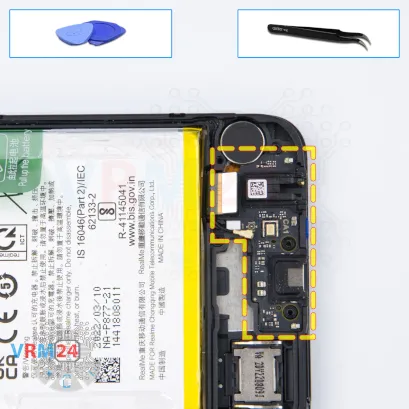

Шаг 13. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, гнездо для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Realme C30, Шаг 14/1 Как разобрать Realme C30, Шаг 14/2 Как разобрать Realme C30, Шаг 14/3 Как разобрать Realme C30, Шаг 14/4

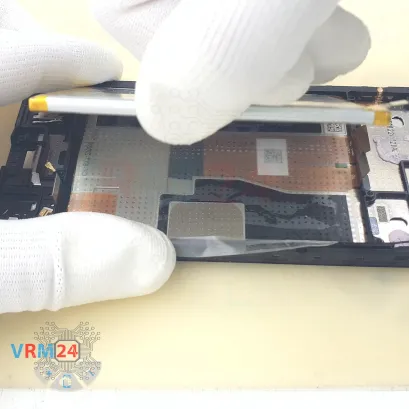

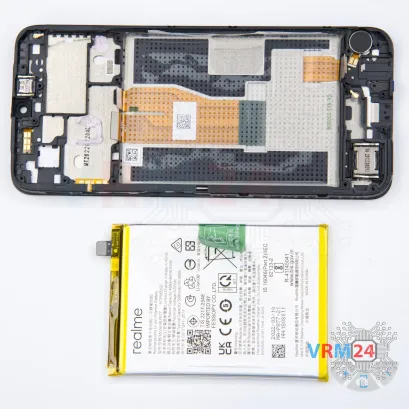

Шаг 14. Отсоединяем АКБ

Потяните зеленый язычок вверх, чтобы отсоединить аккумулятор.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри к прозрачной пленке (защищающей шлейфы под ним).

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.


Как разобрать Realme C30, Шаг 15/1 Как разобрать Realme C30, Шаг 15/2 Как разобрать Realme C30, Шаг 15/3

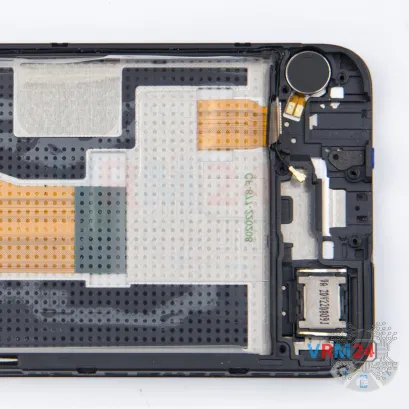

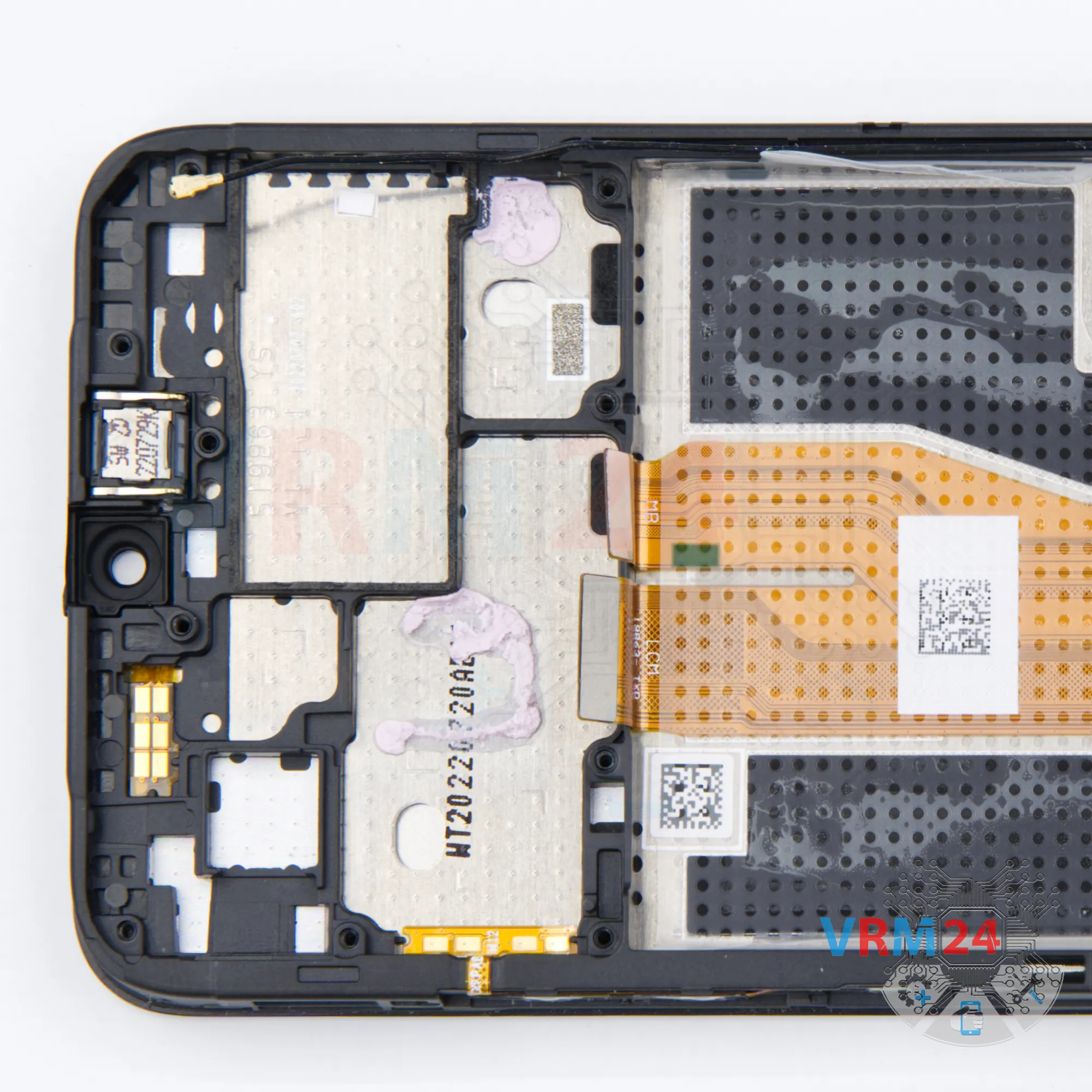

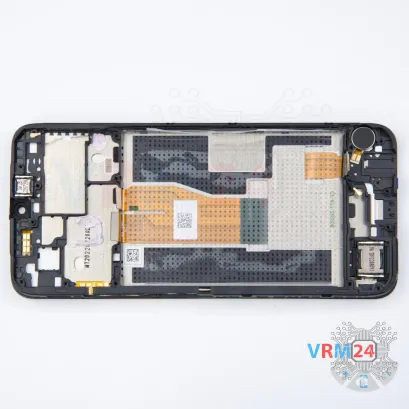

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, полифонический динамик, коаксиальный кабель и вибромотор.

Подробные видео инструкции по разборке и ремонту Realme C30 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 19 минут. Наше руководство подходит для всех моделей Realme C30 — Реалми С30 RMX3581, выпущенных для рынков разных стран.
