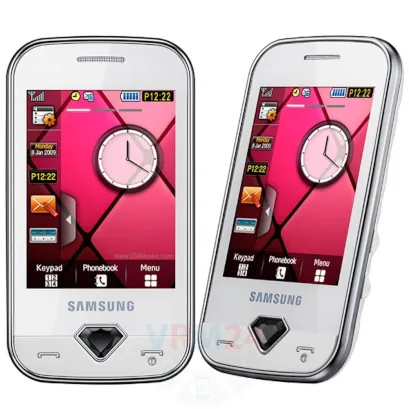

Samsung Diva GT-S7070
Samsung Diva GT-S7070
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Diva GT-S7070 (Самсунг Дива) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Diva GT-S7070, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Diva GT-S7070, Шаг 2/1 Как разобрать Samsung Diva GT-S7070, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Diva GT-S7070, Шаг 3/1 Как разобрать Samsung Diva GT-S7070, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов по периметру телефона.

Как разобрать Samsung Diva GT-S7070, Шаг 4/1 Как разобрать Samsung Diva GT-S7070, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Diva GT-S7070, Шаг 5/1 Как разобрать Samsung Diva GT-S7070, Шаг 5/2

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Samsung Diva GT-S7070, Шаг 6/1 Как разобрать Samsung Diva GT-S7070, Шаг 6/2 Как разобрать Samsung Diva GT-S7070, Шаг 6/3 Как разобрать Samsung Diva GT-S7070, Шаг 6/4 Как разобрать Samsung Diva GT-S7070, Шаг 6/5

Шаг 6.

Отсоединяем коннекторы на печатной плате и шлейфы кнопок громкости и включения.

Как разобрать Samsung Diva GT-S7070, Шаг 7/1 Как разобрать Samsung Diva GT-S7070, Шаг 7/2

Шаг 7.

Снимаем печатную плату.

Как разобрать Samsung Diva GT-S7070, Шаг 8/1

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий блок.

Как разобрать Samsung Diva GT-S7070, Шаг 9/1 Как разобрать Samsung Diva GT-S7070, Шаг 9/2 Как разобрать Samsung Diva GT-S7070, Шаг 9/3 Как разобрать Samsung Diva GT-S7070, Шаг 9/4

Шаг 9.

Переворачиваем блок с динамиком и вибромотором.

Как разобрать Samsung Diva GT-S7070, Шаг 10/1

Шаг 10.

Печатная плата.

Подробные видео инструкции по разборке и ремонту Samsung Diva GT-S7070 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Diva GT-S7070
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Samsung Diva GT-S7070 — Самсунг Дива, выпущенных для рынков разных стран.
