Сложность разборки:
Легко

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy A03 SM-A035 (Самсунг Галакси A03 SM-A035) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 1/1

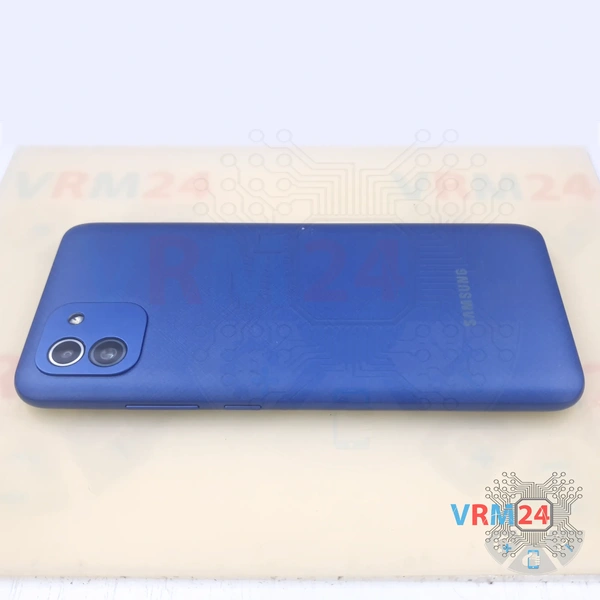

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 2/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 2/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 2/3 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 2/4

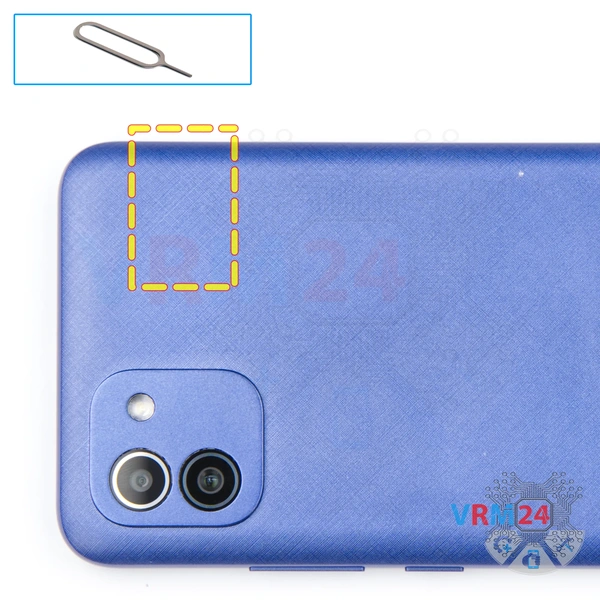

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 3/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 3/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 3/3 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 3/4 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 3/5

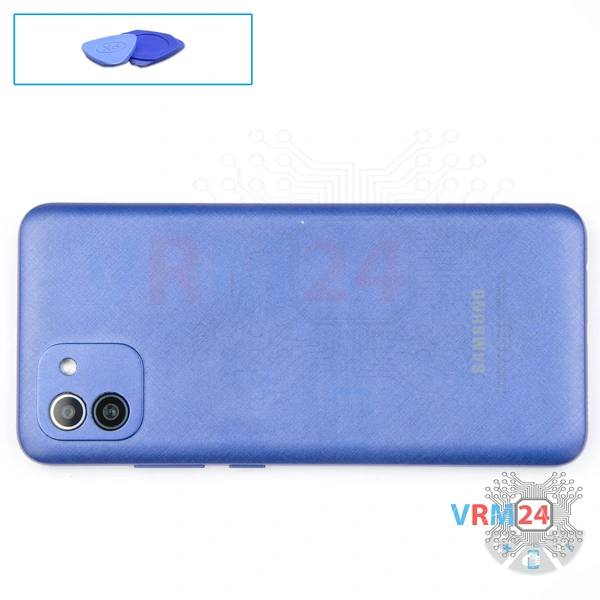

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 4/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 4/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 4/3

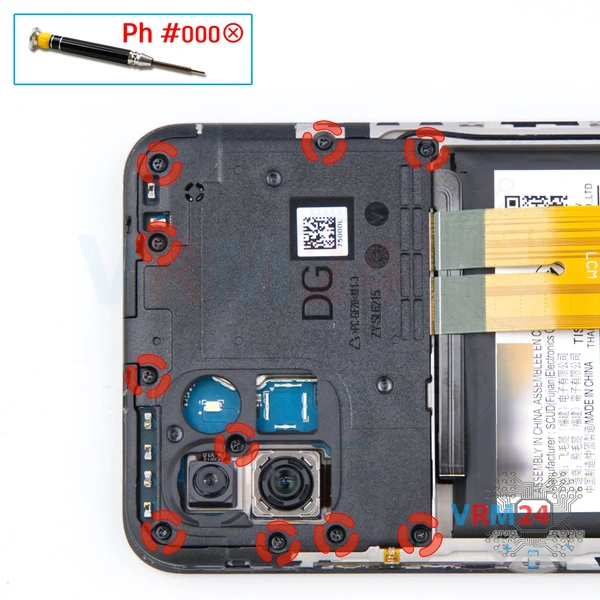

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 10 винтов.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 5/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 5/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 5/3

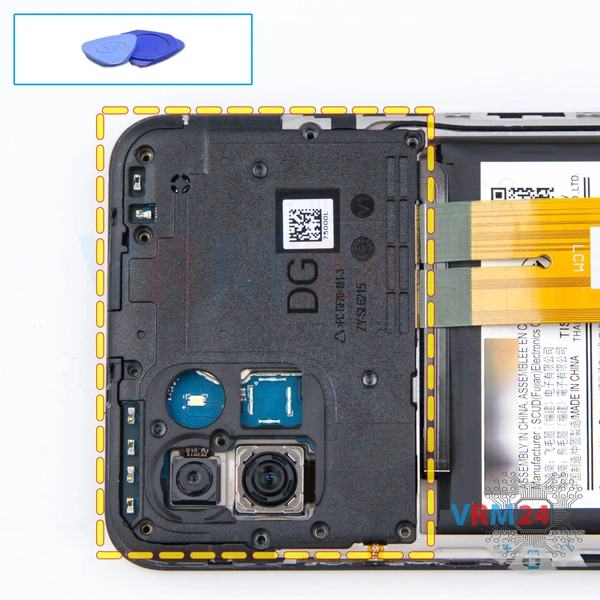

Шаг 5. Открываем крышку

Подцепляем за края. Проводим инструментом вдоль края, отсоединяем зажимы и снимаем крышку.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 6/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 6/2

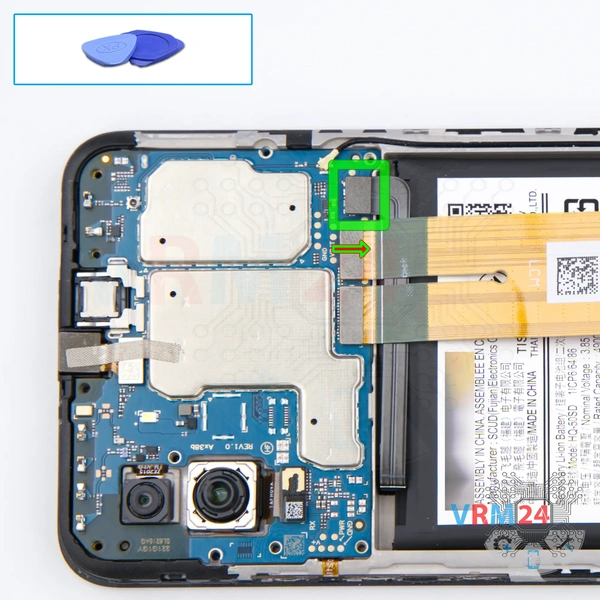

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Samsung Galaxy A03 SM-A035 установлен аккумулятор HQ-50SD емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 7/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 7/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 7/3

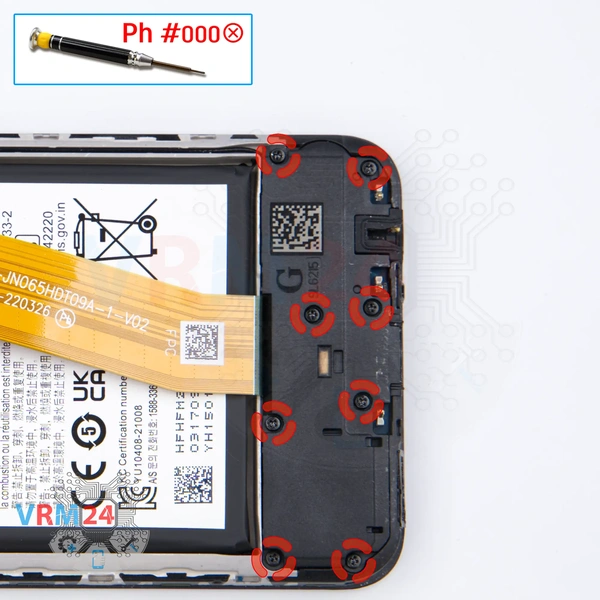

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 8 винтов.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 8/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 8/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 8/3

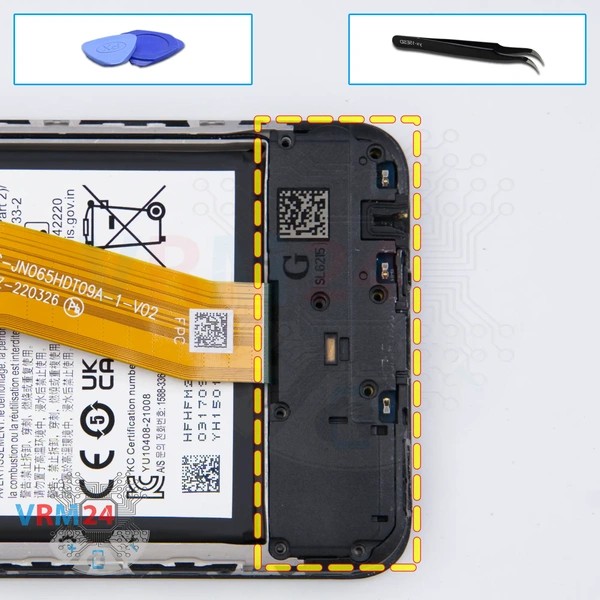

Шаг 8. Отсоединяем динамик

Подденьте за край и отсоедините сборку динамика.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 9/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 9/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 9/3

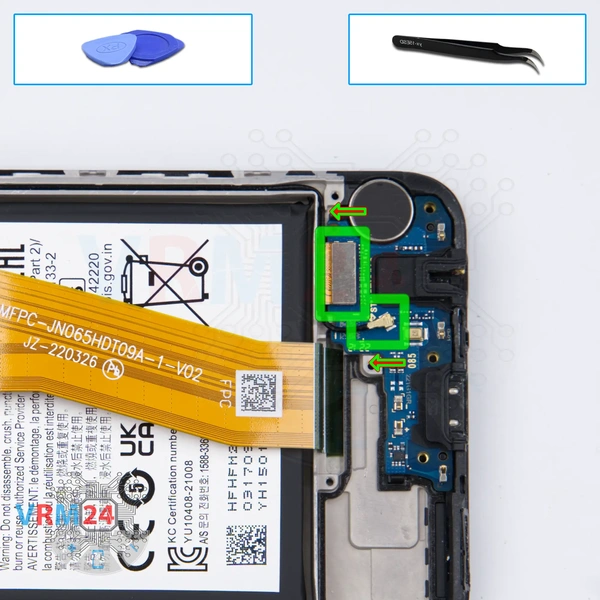

Шаг 9. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, межплатный подэкранный шлейф на субплате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 10/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 10/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 10/3

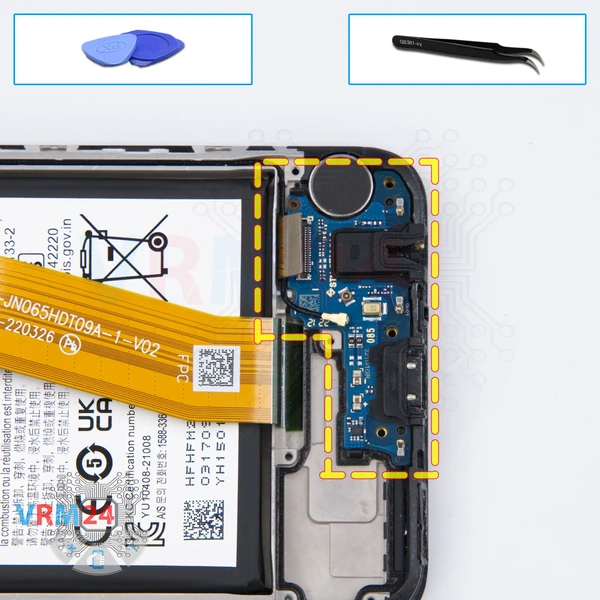

Шаг 10. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 11/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 11/2

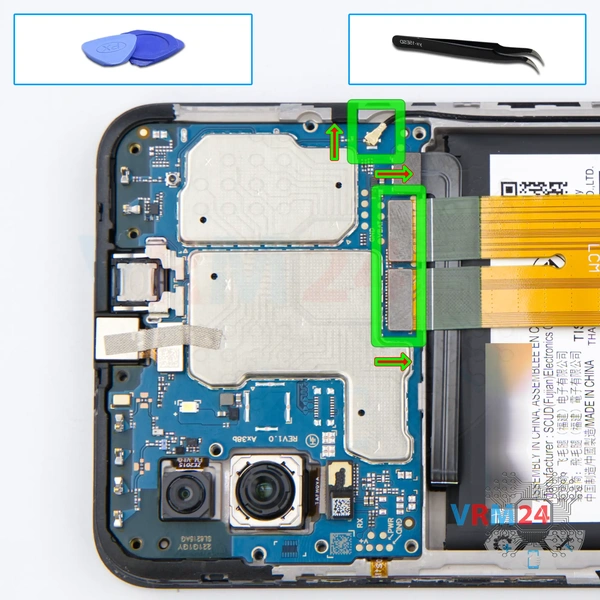

Шаг 11. Отсоединяем коннекторы

Подденьте разъемы модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 12/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 12/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 12/3

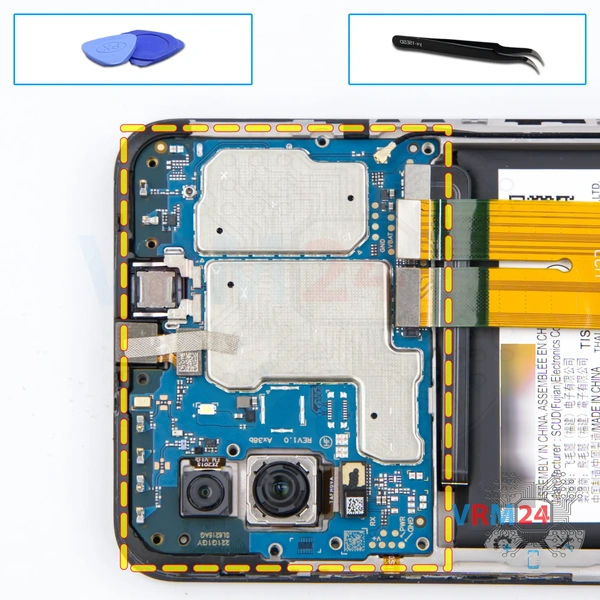

Шаг 12. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 13/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 13/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 13/3 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 13/4 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 13/5

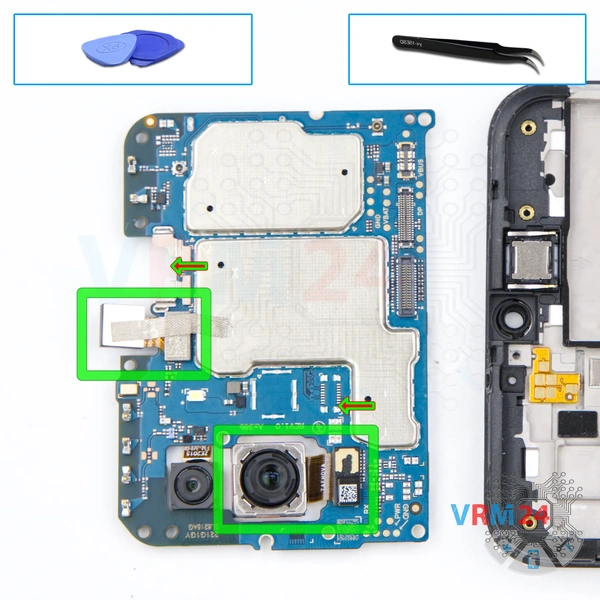

Шаг 13. Отсоединяем камеры

Подденьте разъемы и снимите одну фронтальную (селфи) камеру и одну тыльную камеру.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 14/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 14/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 14/3

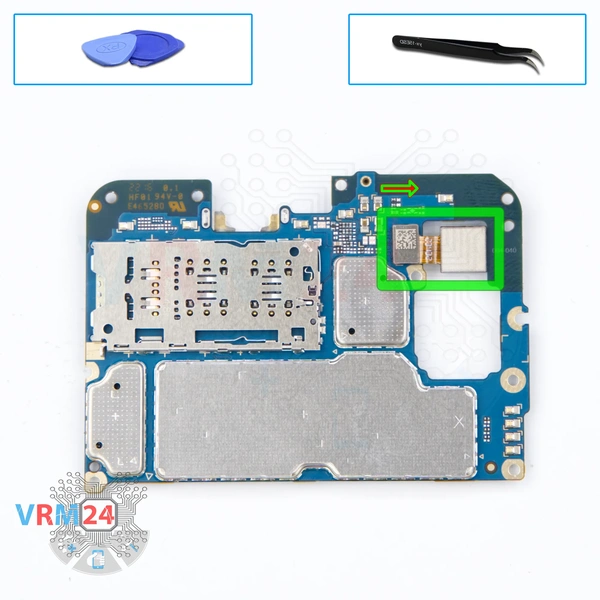

Шаг 14. Отсоединяем основную камеру

Подденьте разъем и снимите тыльную камеру.


Как разобрать Samsung Galaxy A03 SM-A035, Шаг 15/1 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 15/2 Как разобрать Samsung Galaxy A03 SM-A035, Шаг 15/3

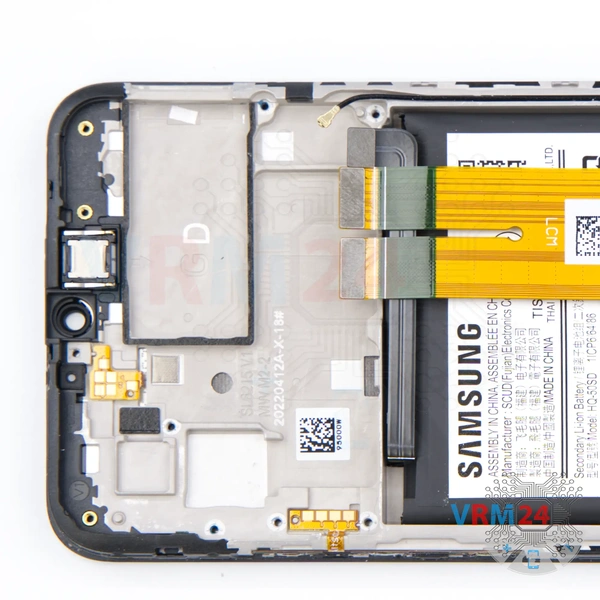

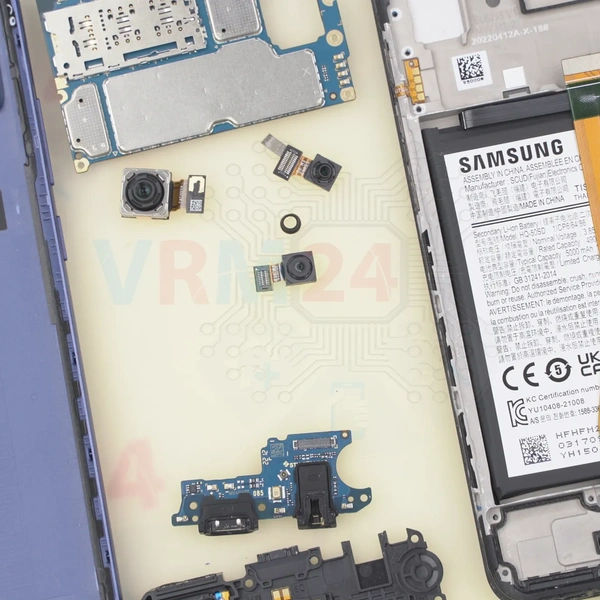

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель, датчики, боковые кнопки, аккумулятор и вибромотор.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A03 SM-A035 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей Samsung Galaxy A03 SM-A035 , выпущенных для рынков разных стран.
