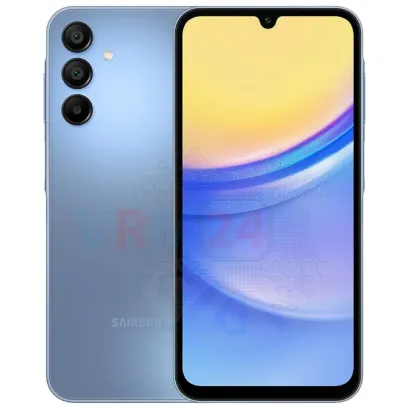

Разборка/Ремонт мобильного девайса Samsung Galaxy А15 SM-A155 (Самсунг Галакси А15) с описанием каждого шага и необходимого набора инструментов.

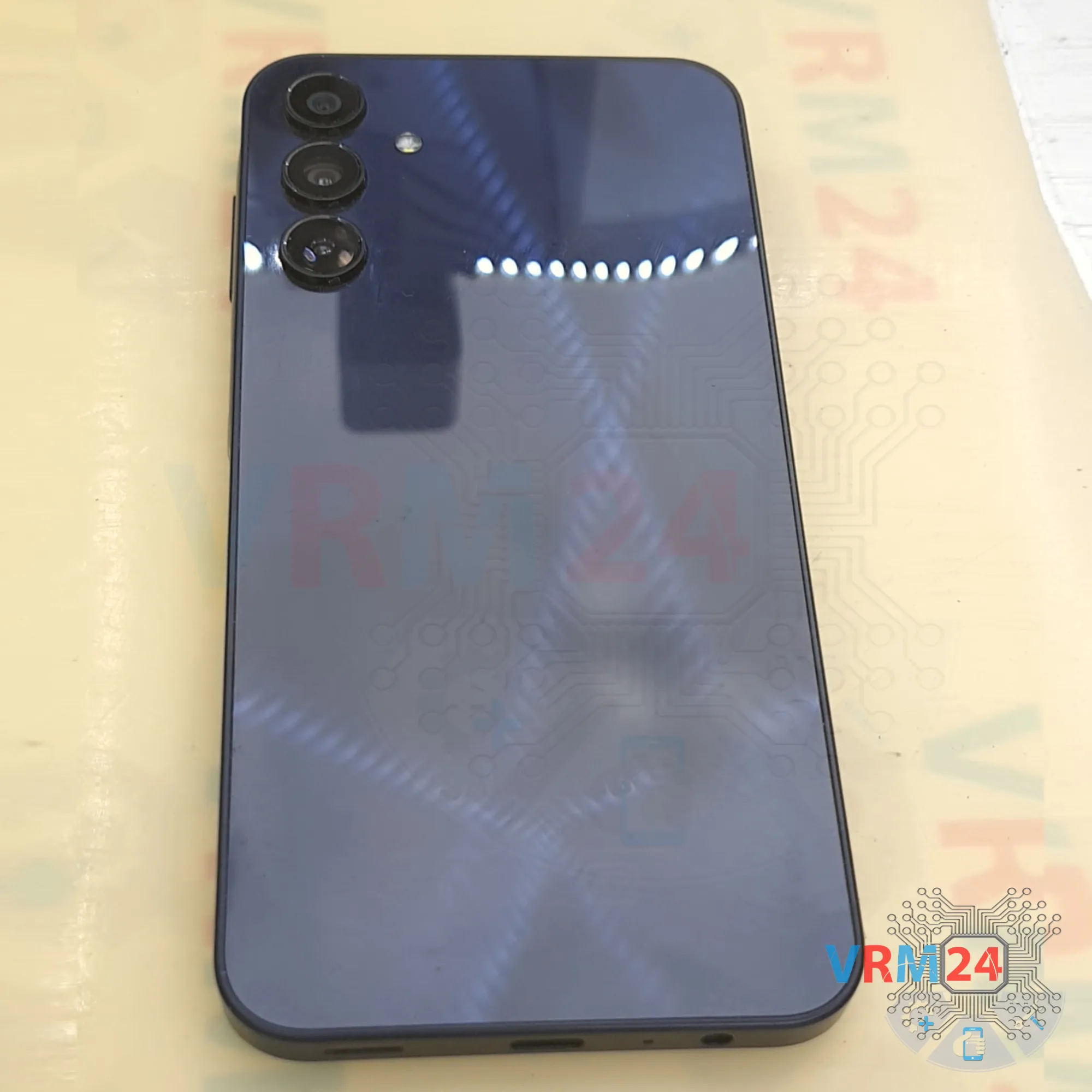

⚠️️ Перед разборкой, не забудьте выключить свой телефон.

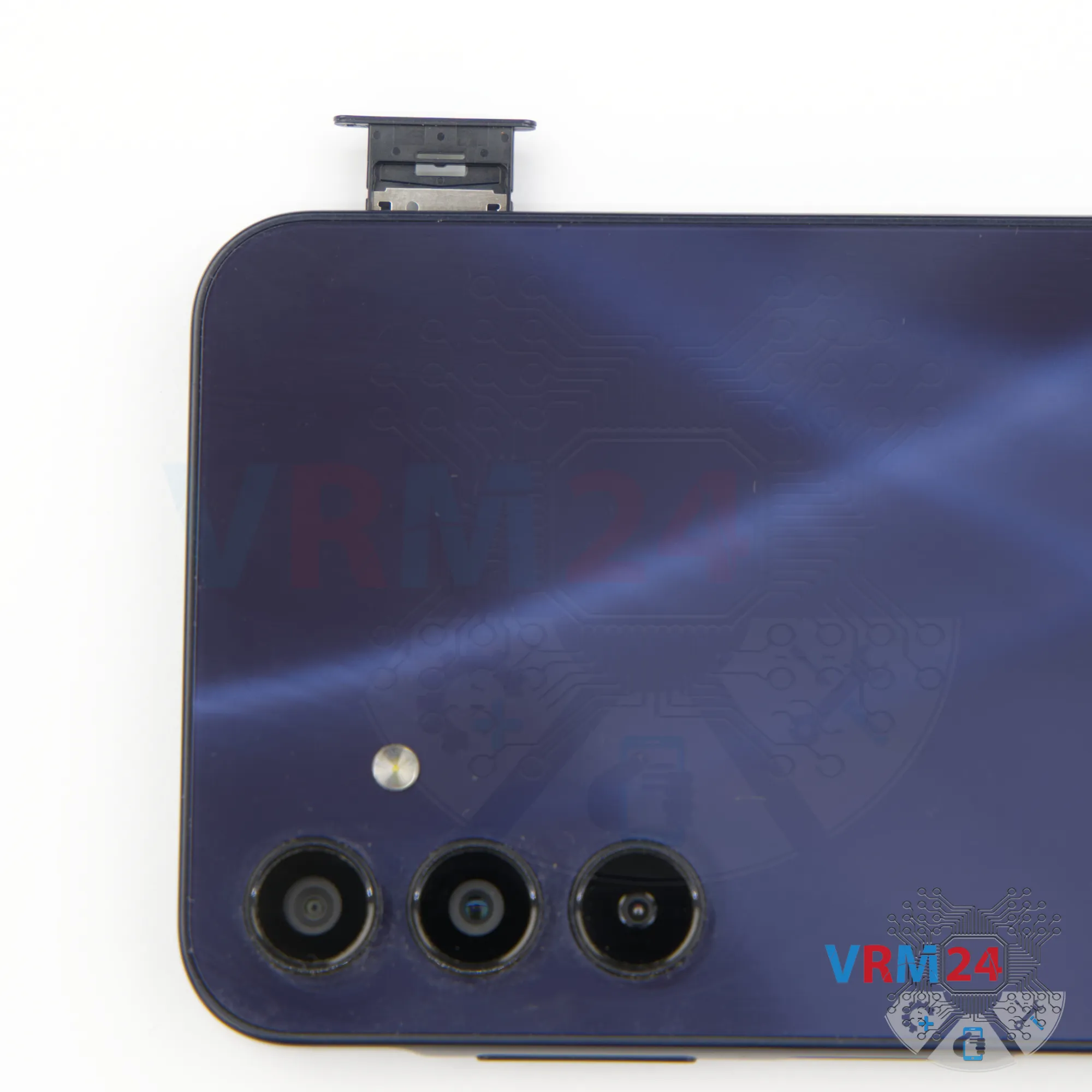

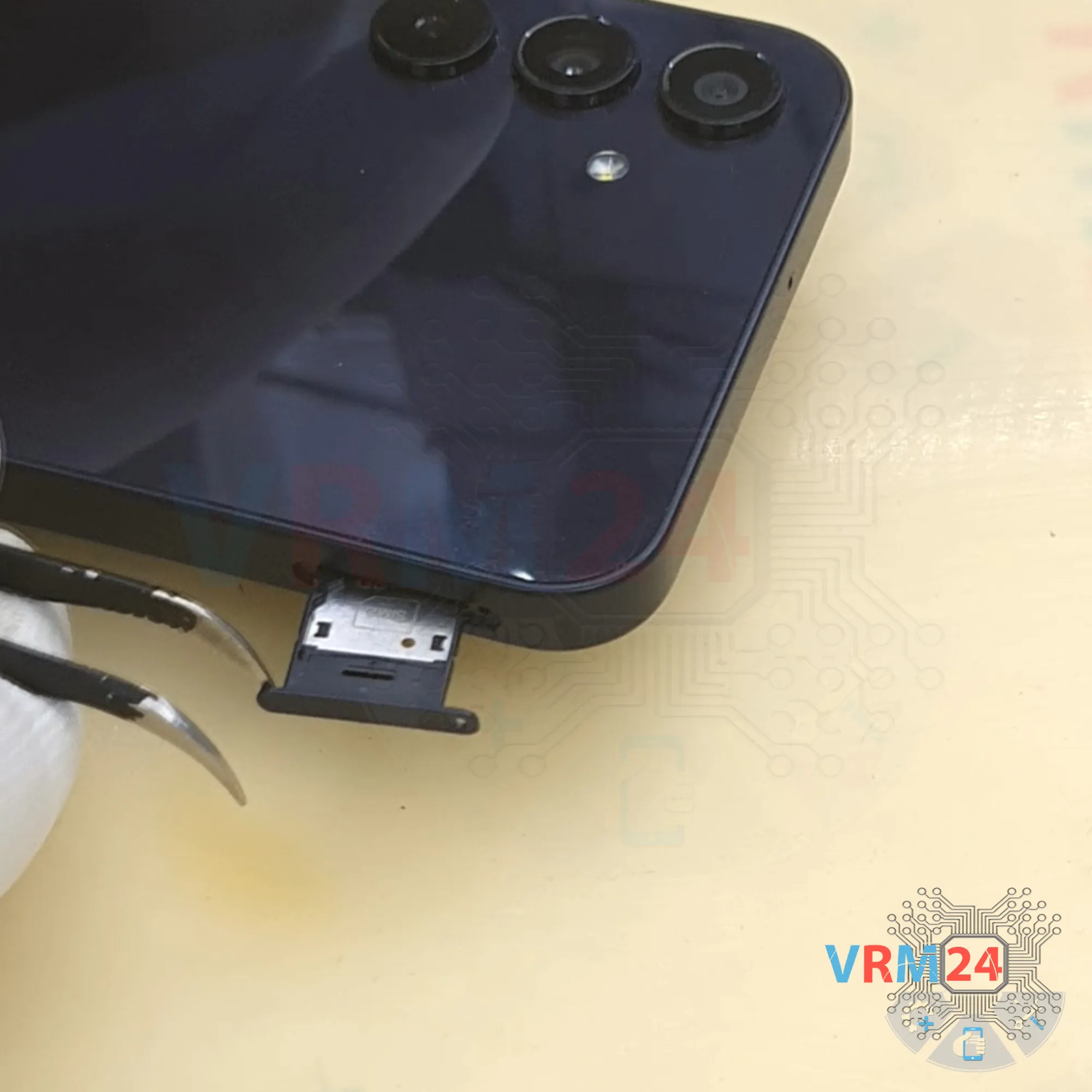

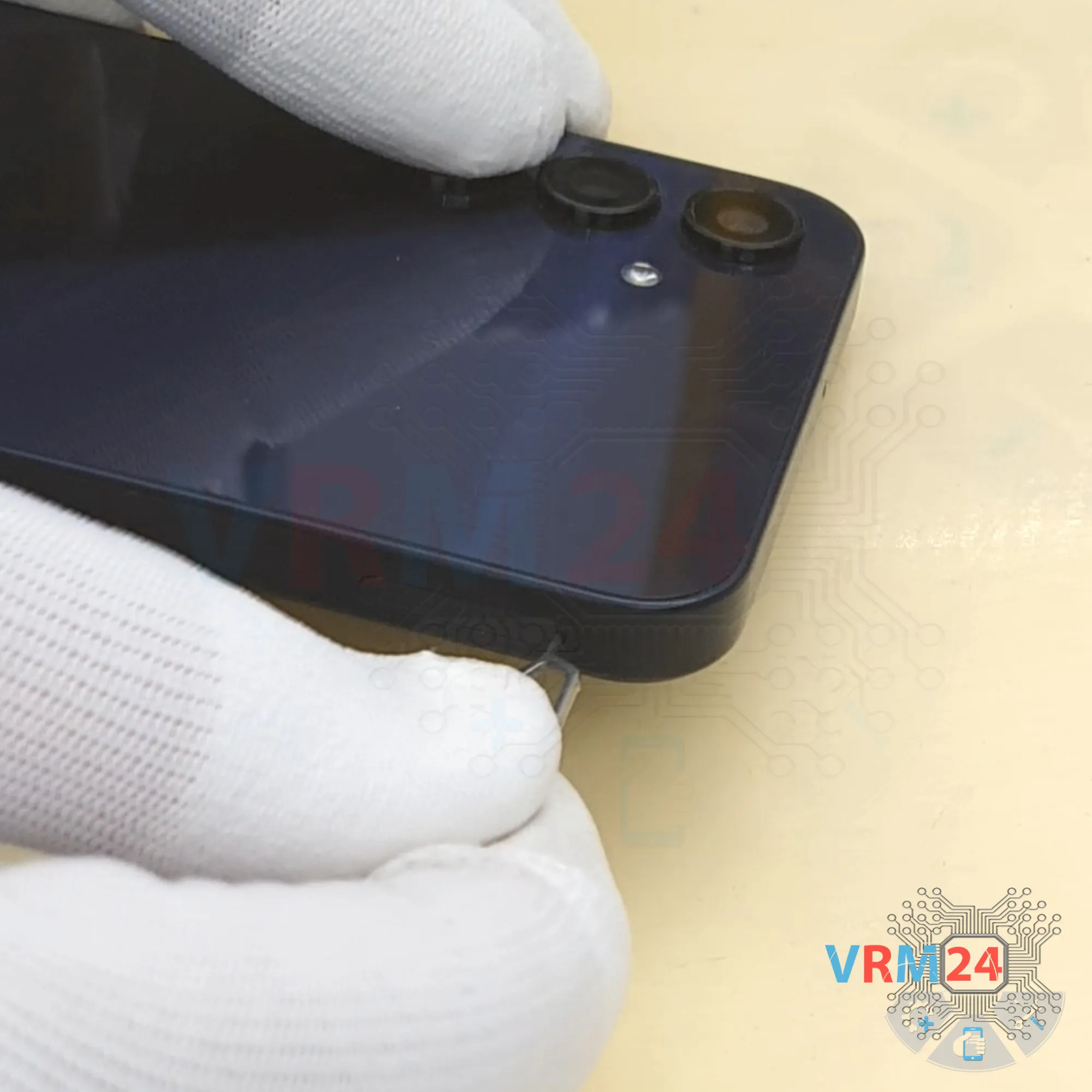

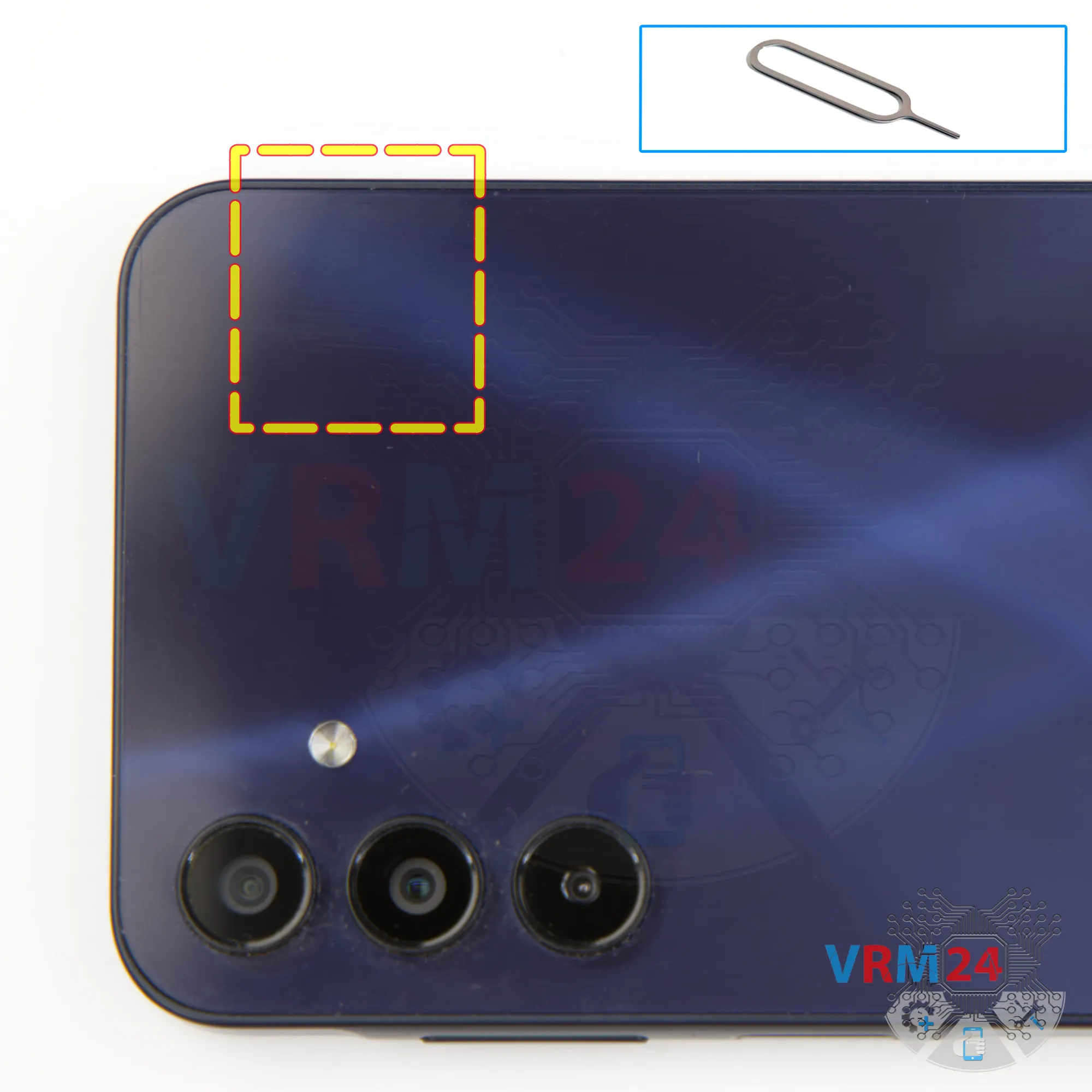

Прежде всего, необходимо извлечь лоток SIM-карт.

Для этого используйте инструмент для извлечения SIM-карты — просто вставьте его в отверстие и аккуратно нажмите, чтобы лоток выдвинулся.

Если лоток застрял, можно осторожно использовать пинцет для помощи.

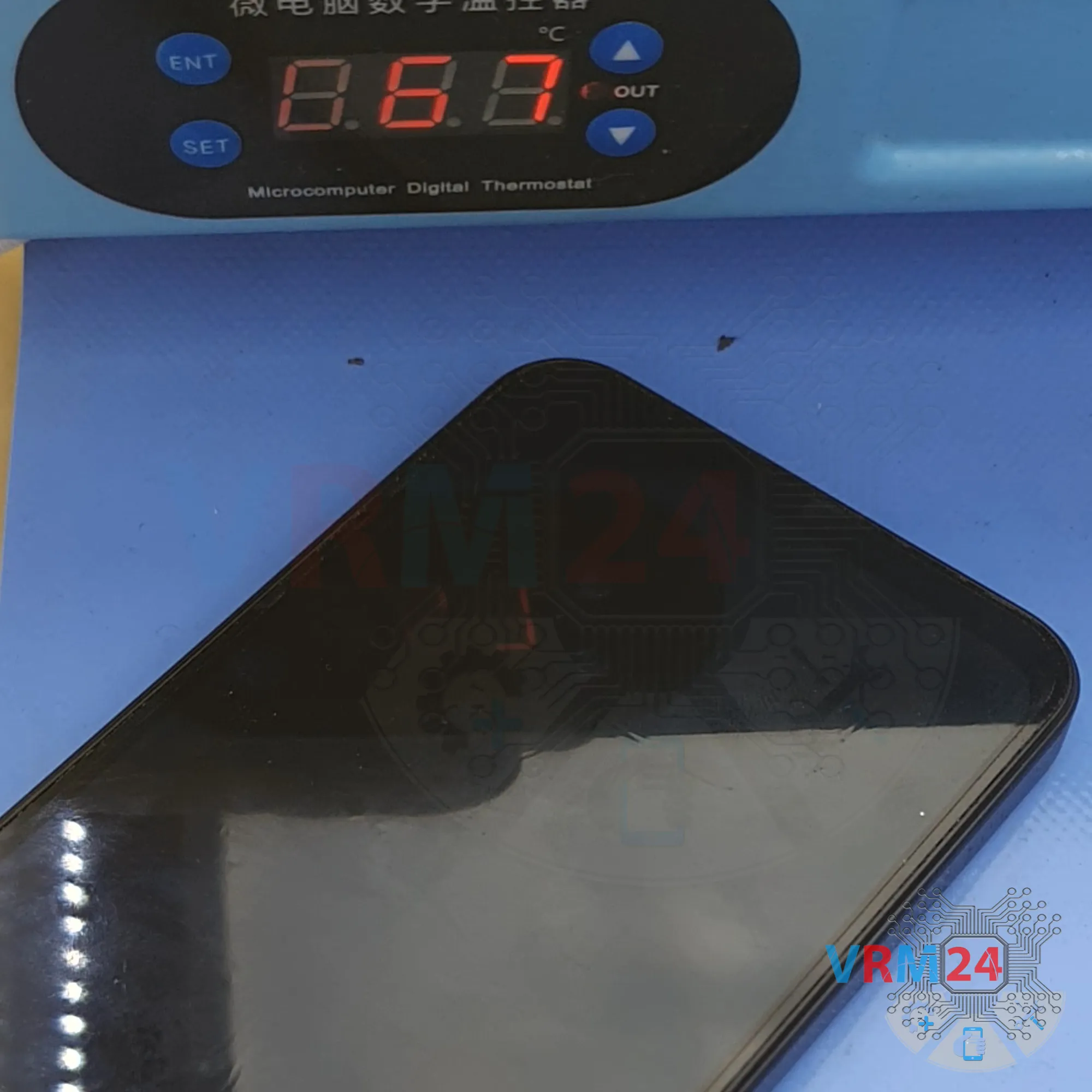

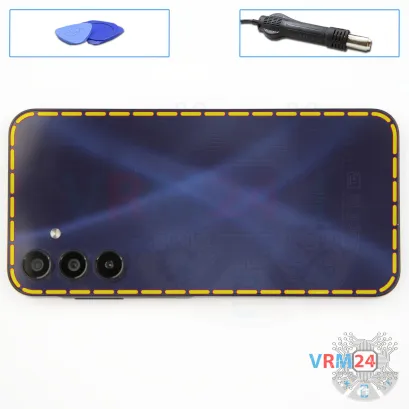

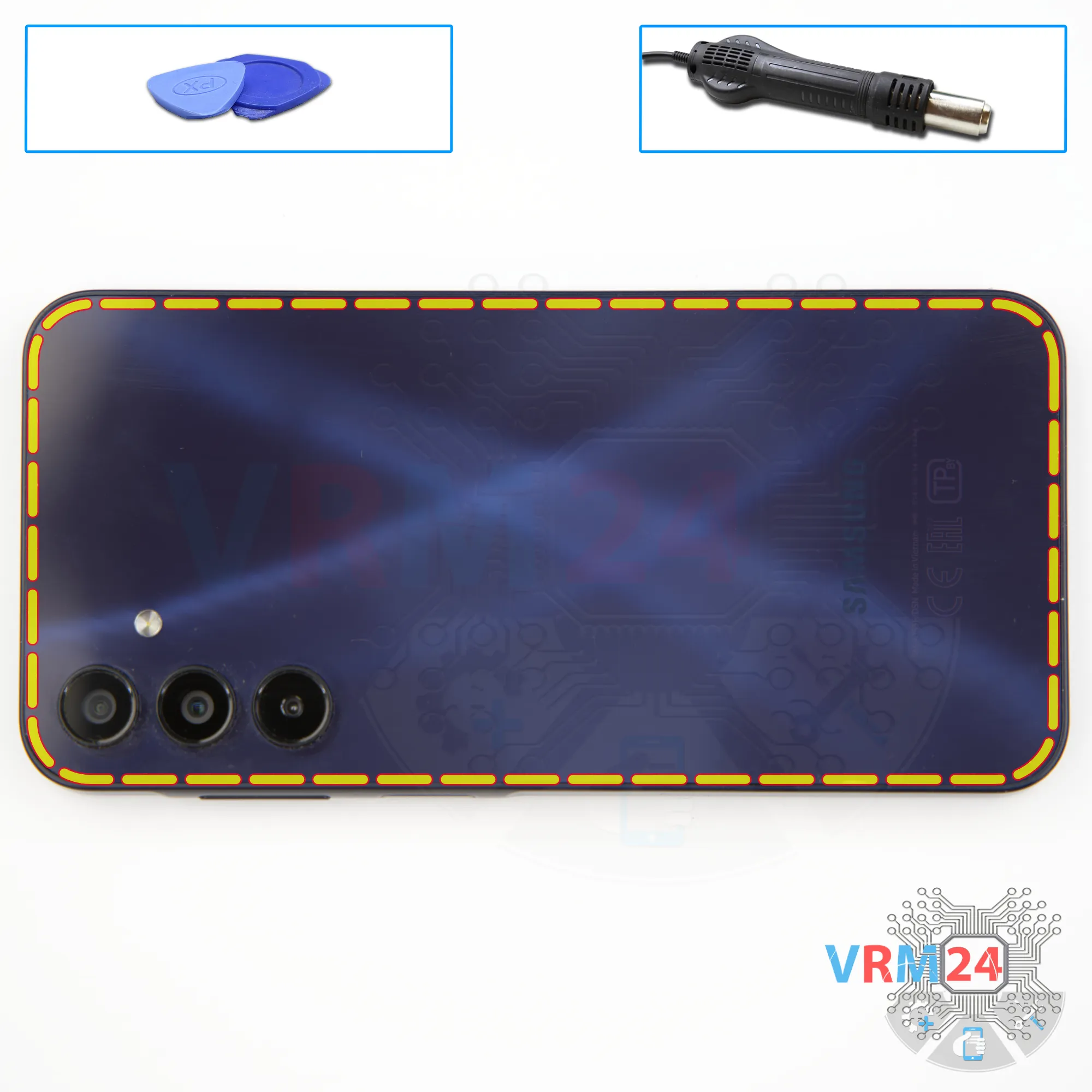

Далее нам нужно нагреть заднюю крышку до примерно 70°C (160°F). Мы используем нагревательный коврик, но подойдет и фен.

После нагрева в течение 5–7 минут можно начинать отделять заднюю крышку. Сначала используйте тонкий, прочный инструмент, чтобы поддеть край крышки и создать небольшую щель. Затем переключитесь на тонкую пластиковую пленку, чтобы безопасно разрезать клей.

Избегайте использования металлических инструментов — так как можно повредить края крышки.

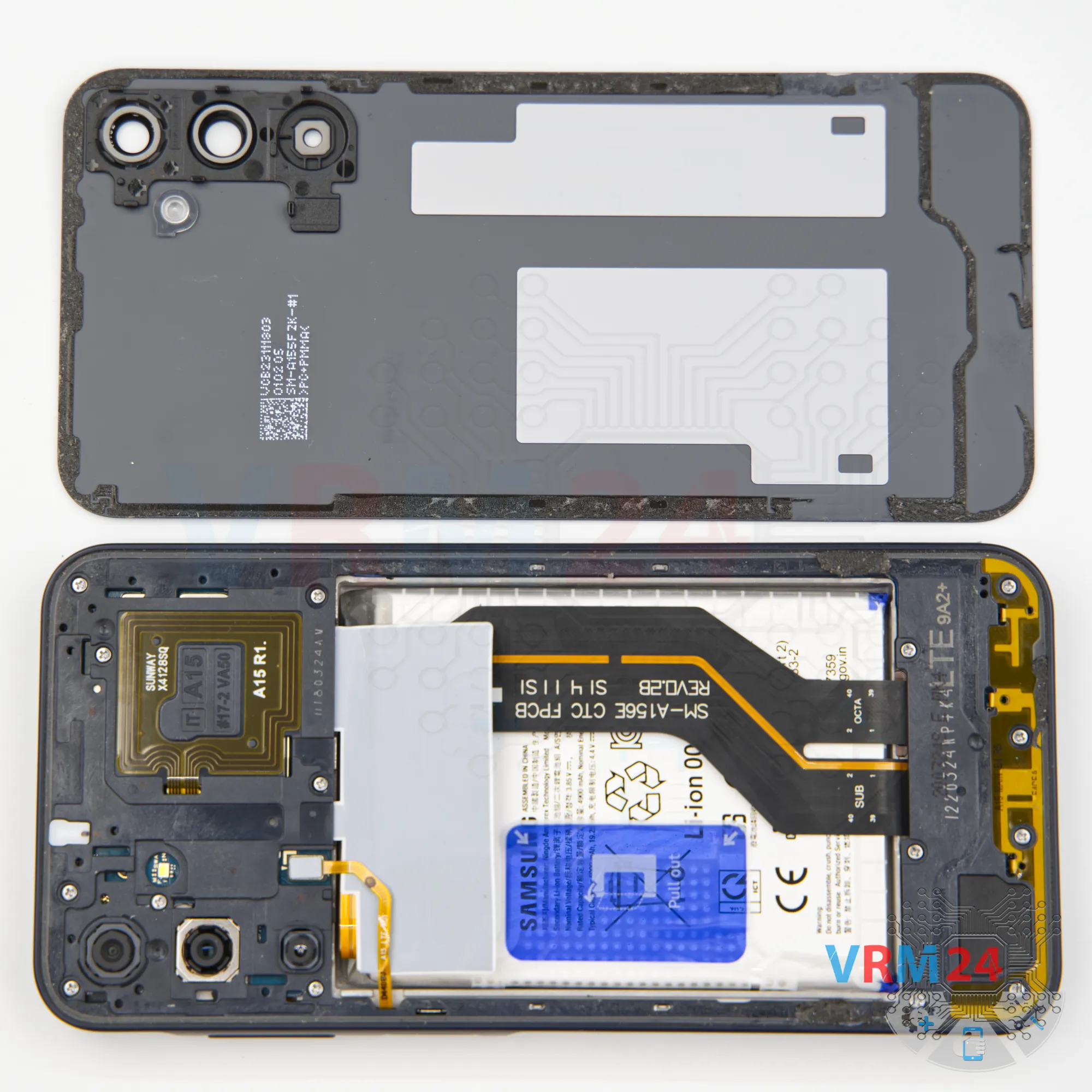

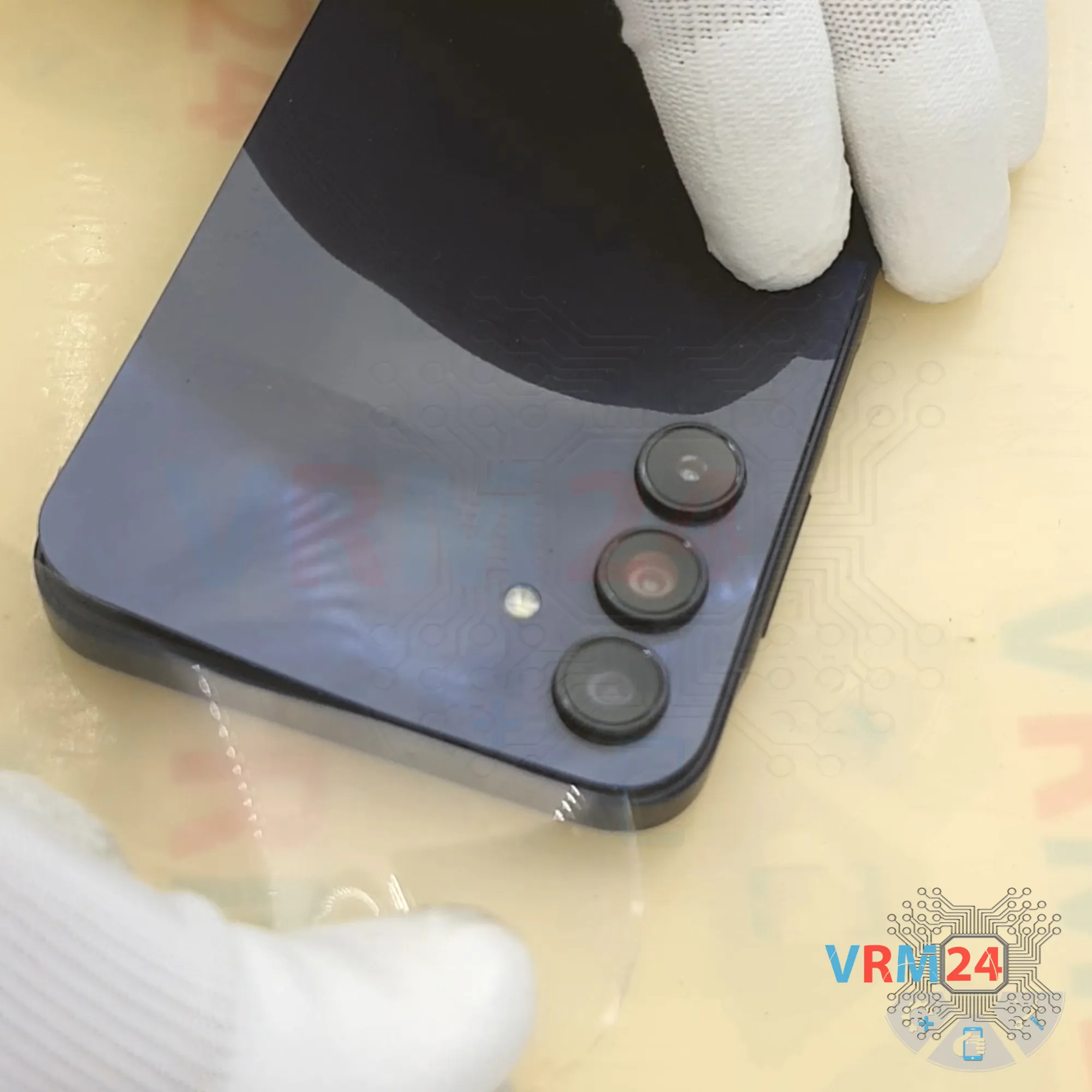

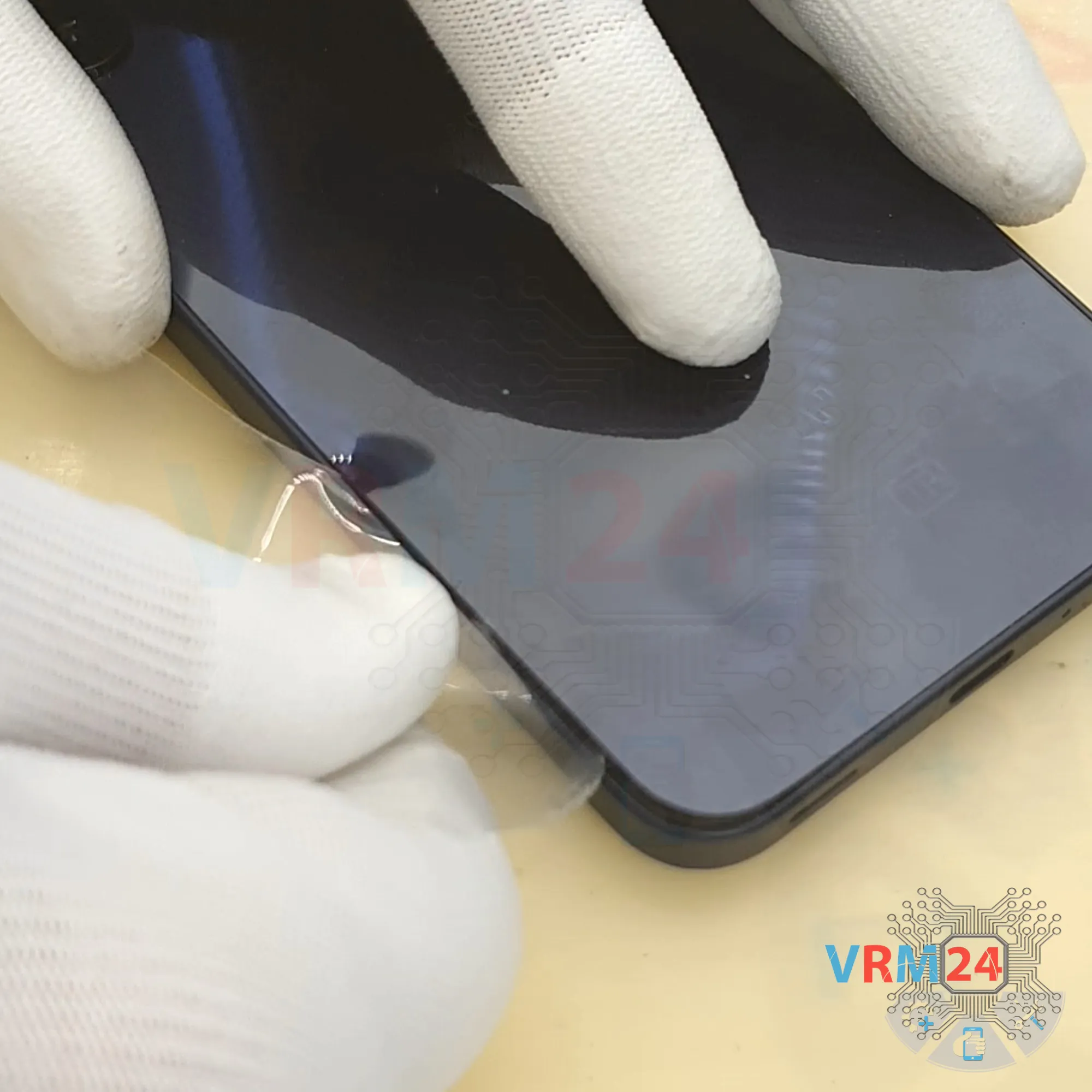

Осторожно проходим пластиковой пленкой вдоль края, срезаяя клевую основу и приподнимаем заднюю крышку.

Будьте особенно внимательны в районе камер и шлейфа сканера отпечатков пальцев.

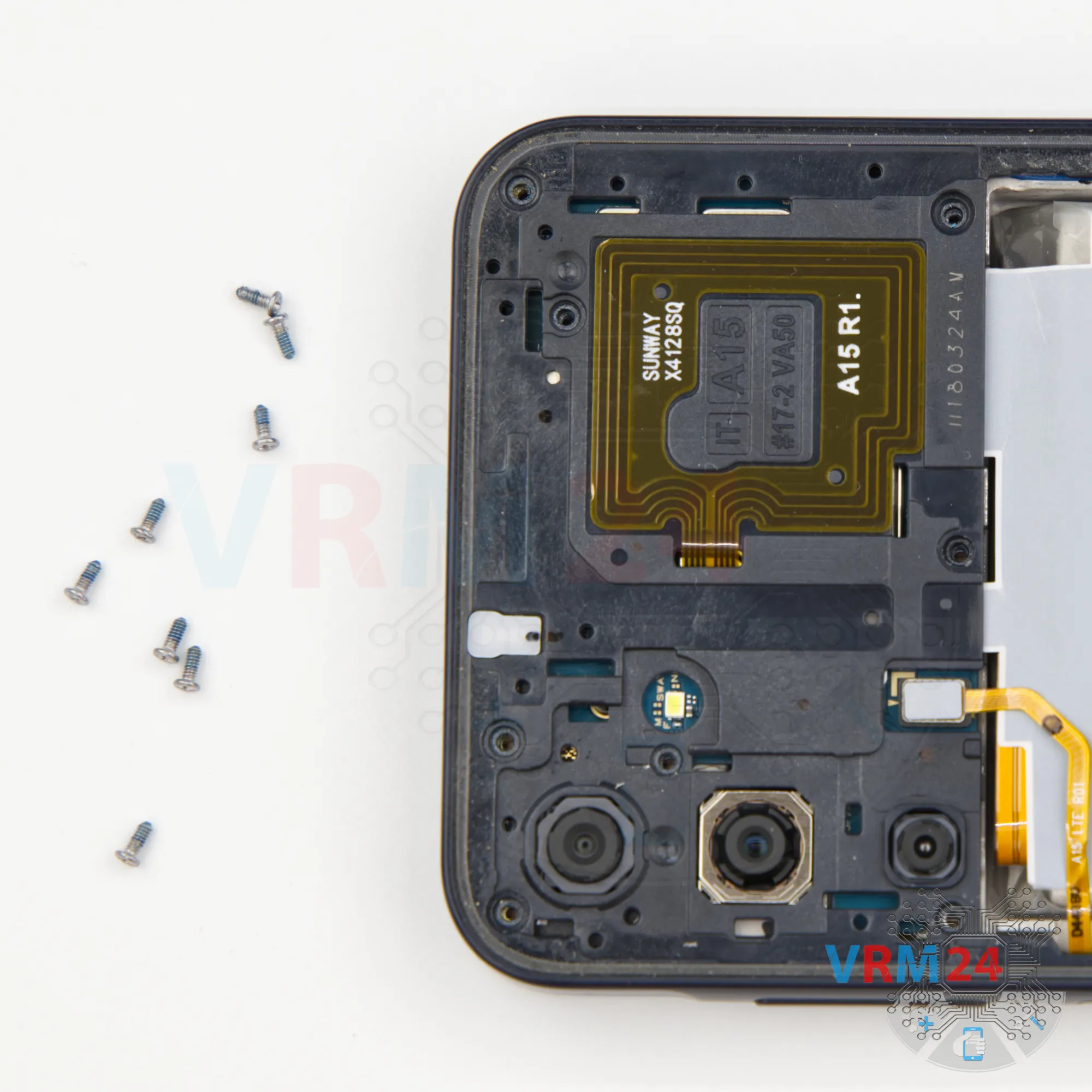

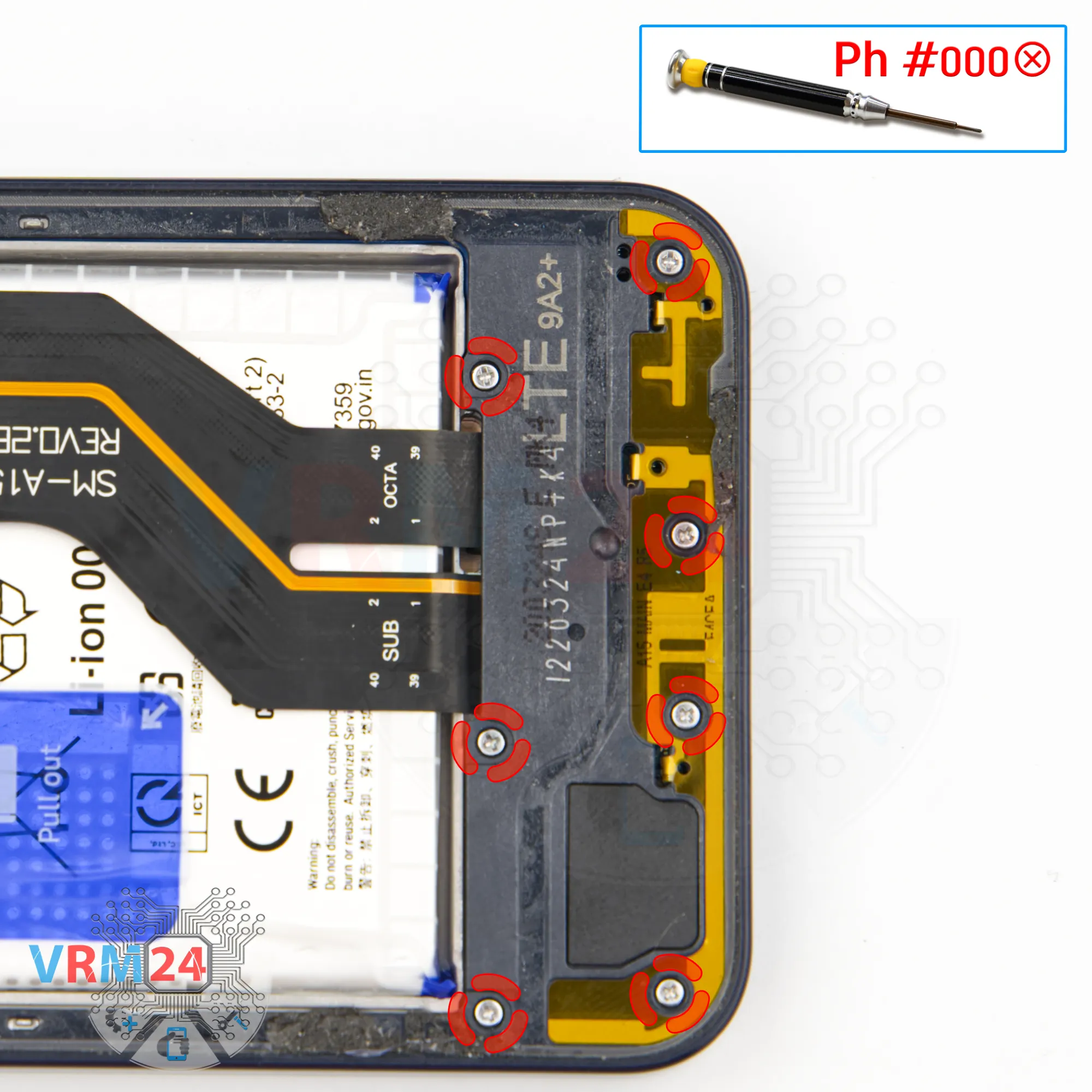

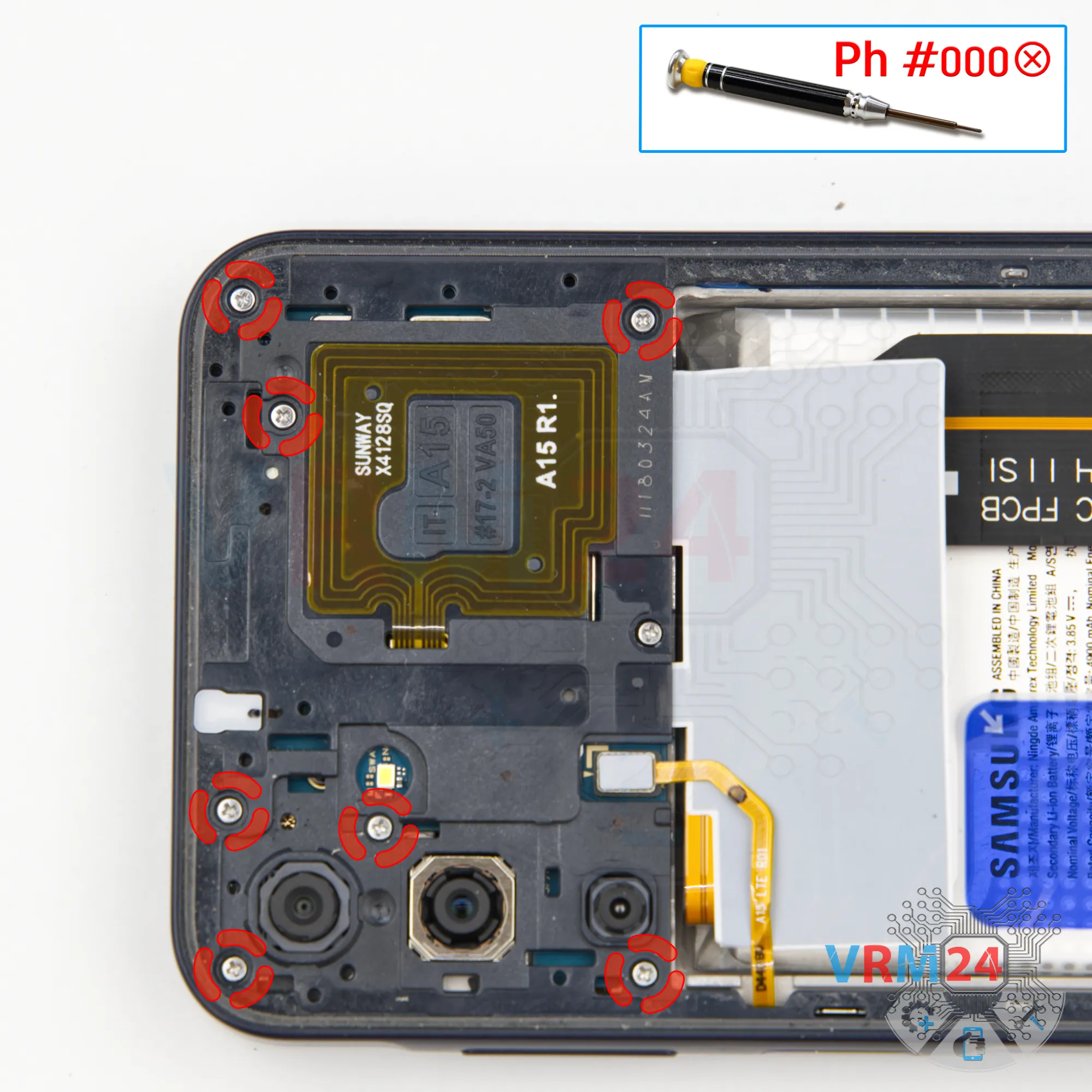

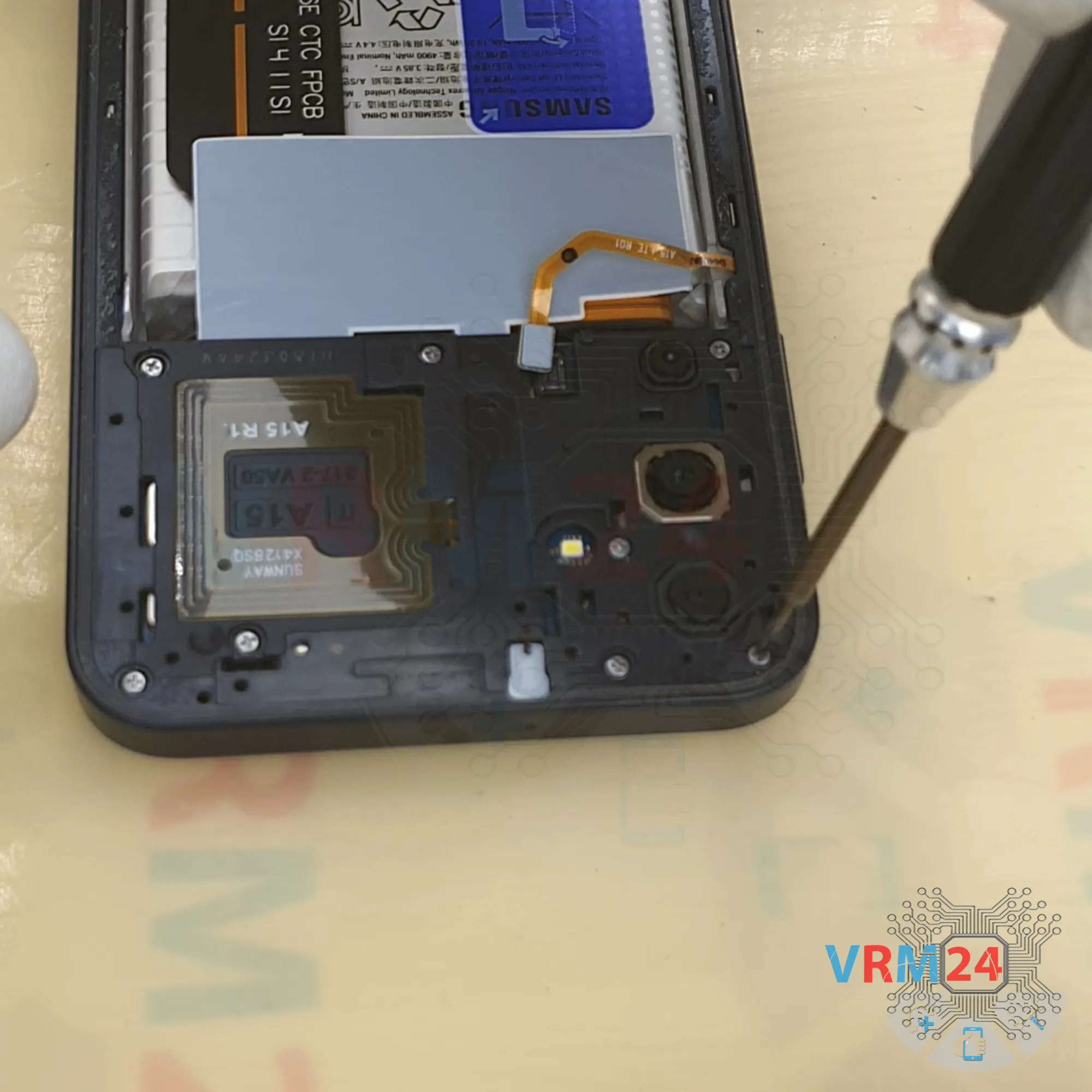

Используйте крестовую отвертку 1.5 мм (PH#000), чтобы выкрутить восемь винтов в верхней части.

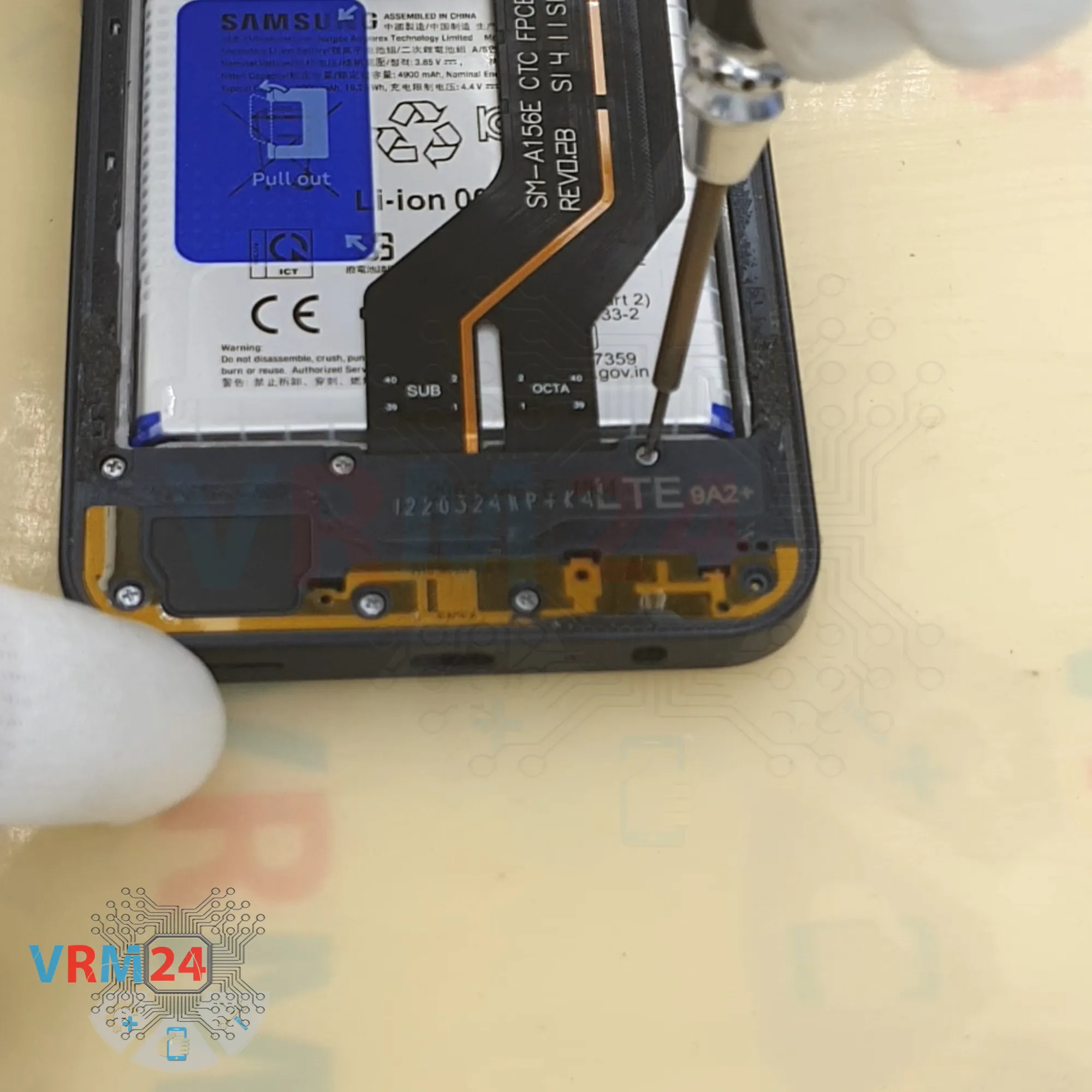

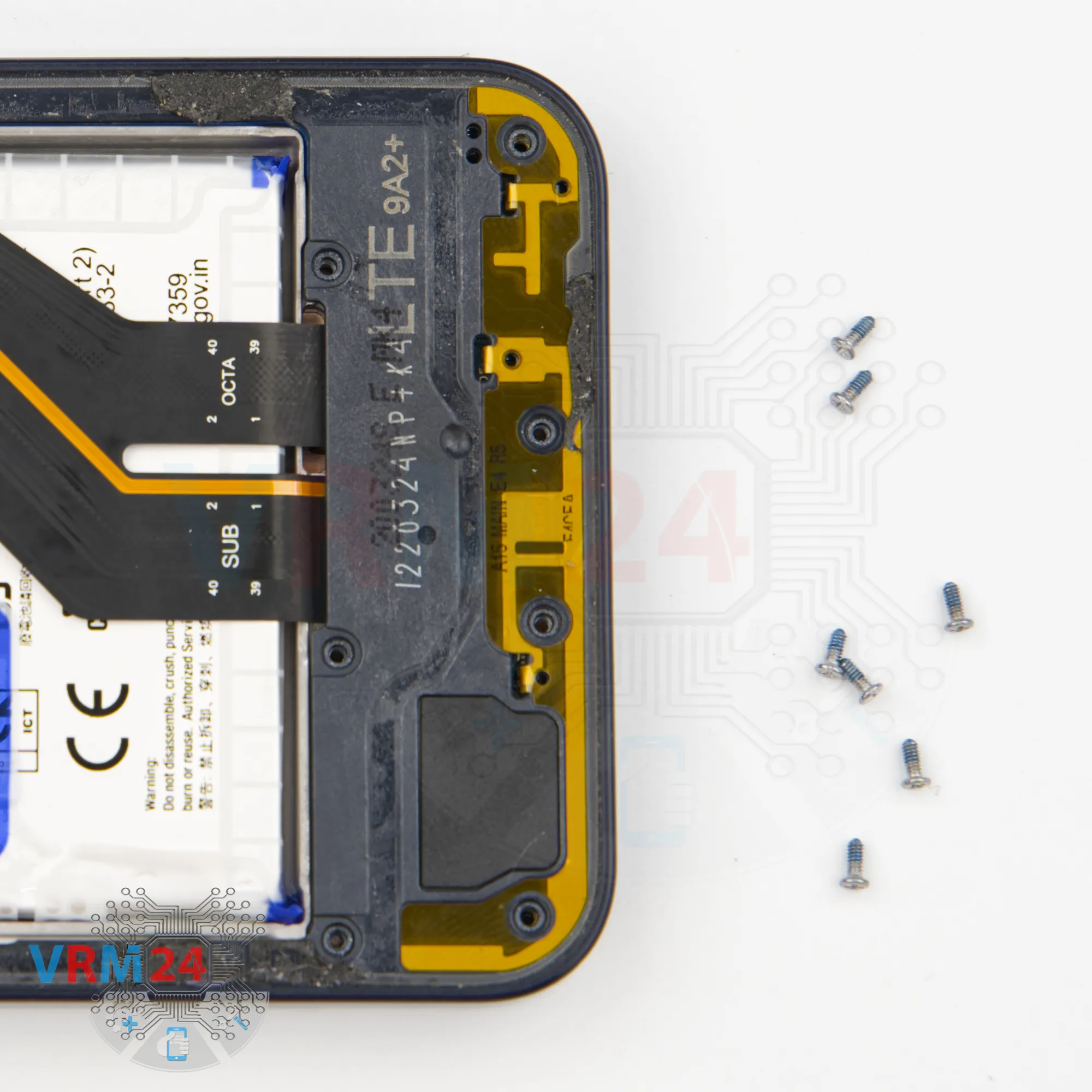

Используйте крестовую отвертку 1.5 мм (PH#000). Осторожно выкрутите семь винтов и разместите их на магнитном коврике или в лотке в определённом порядке, чтобы впоследствии правильно собрать устройство.

Если какие-либо винты трудно извлечь, можно намагнитить отвертку или использовать пинцет.

Обратите внимание, что антенны в нижней части теперь сделаны из более плотного материала и слегка утоплены — это снижает риск случайного повреждения при отсоединении задней крышки.

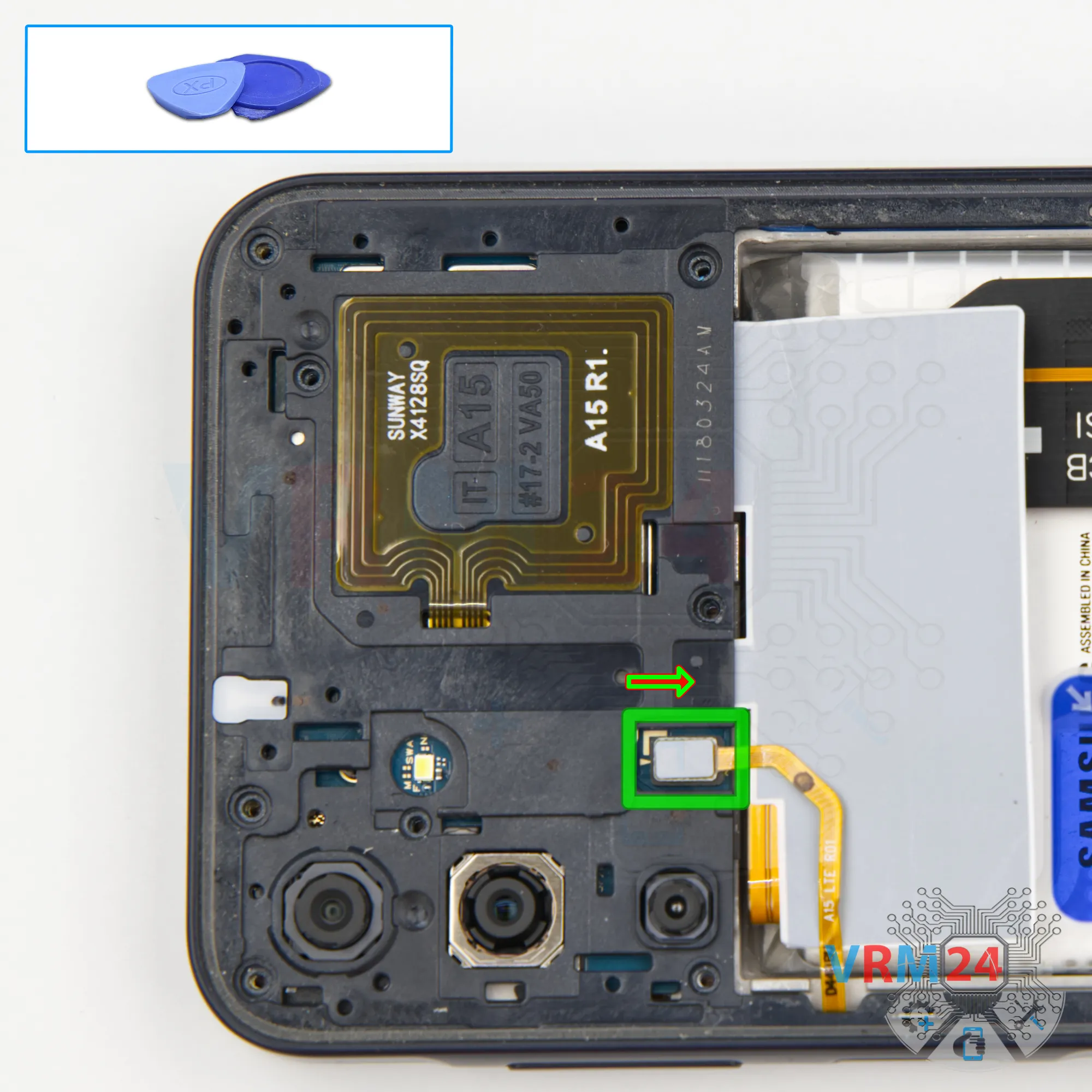

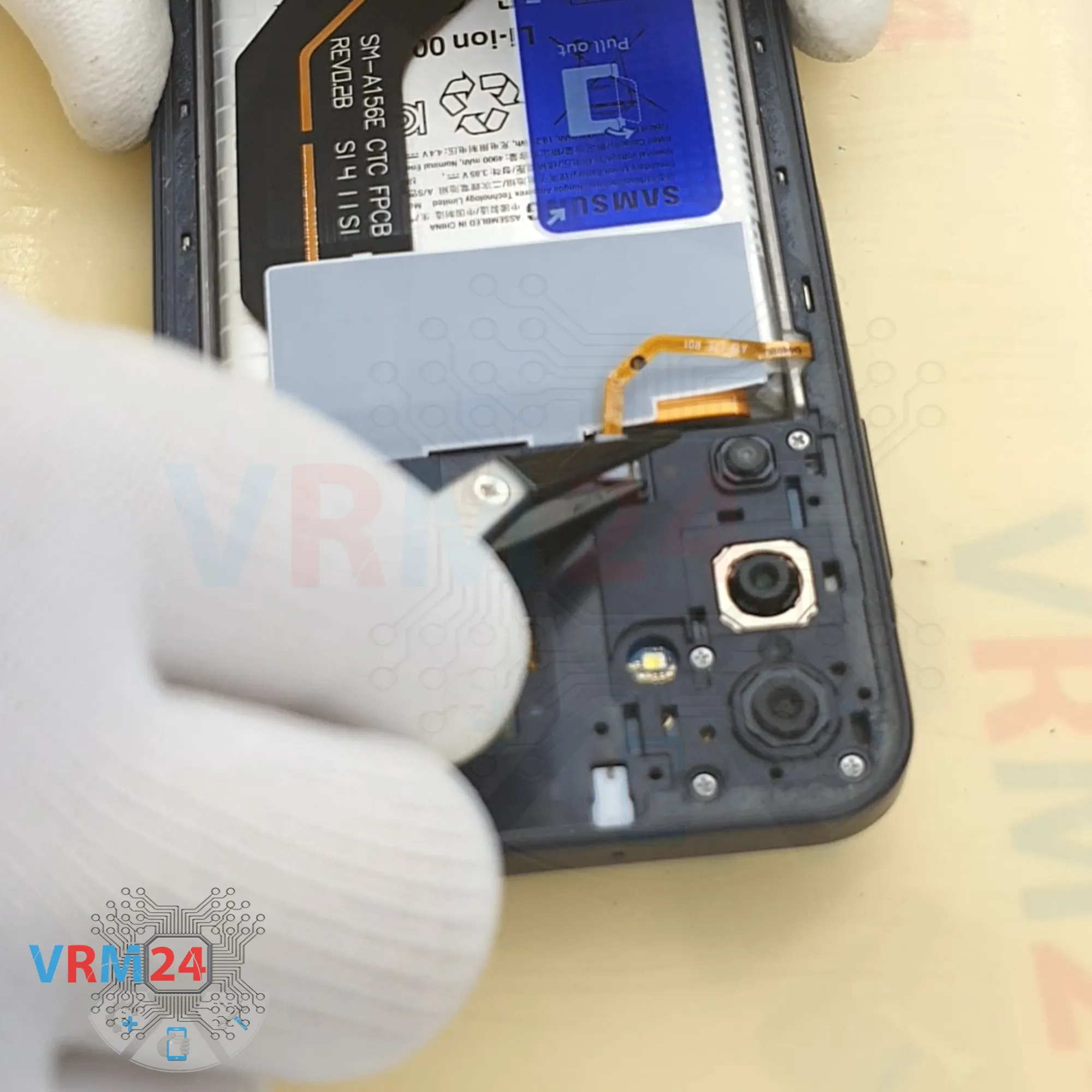

Итак, перед отсоединением средней крышки отсоединяем шлейф сканера отпечатков пальцев.

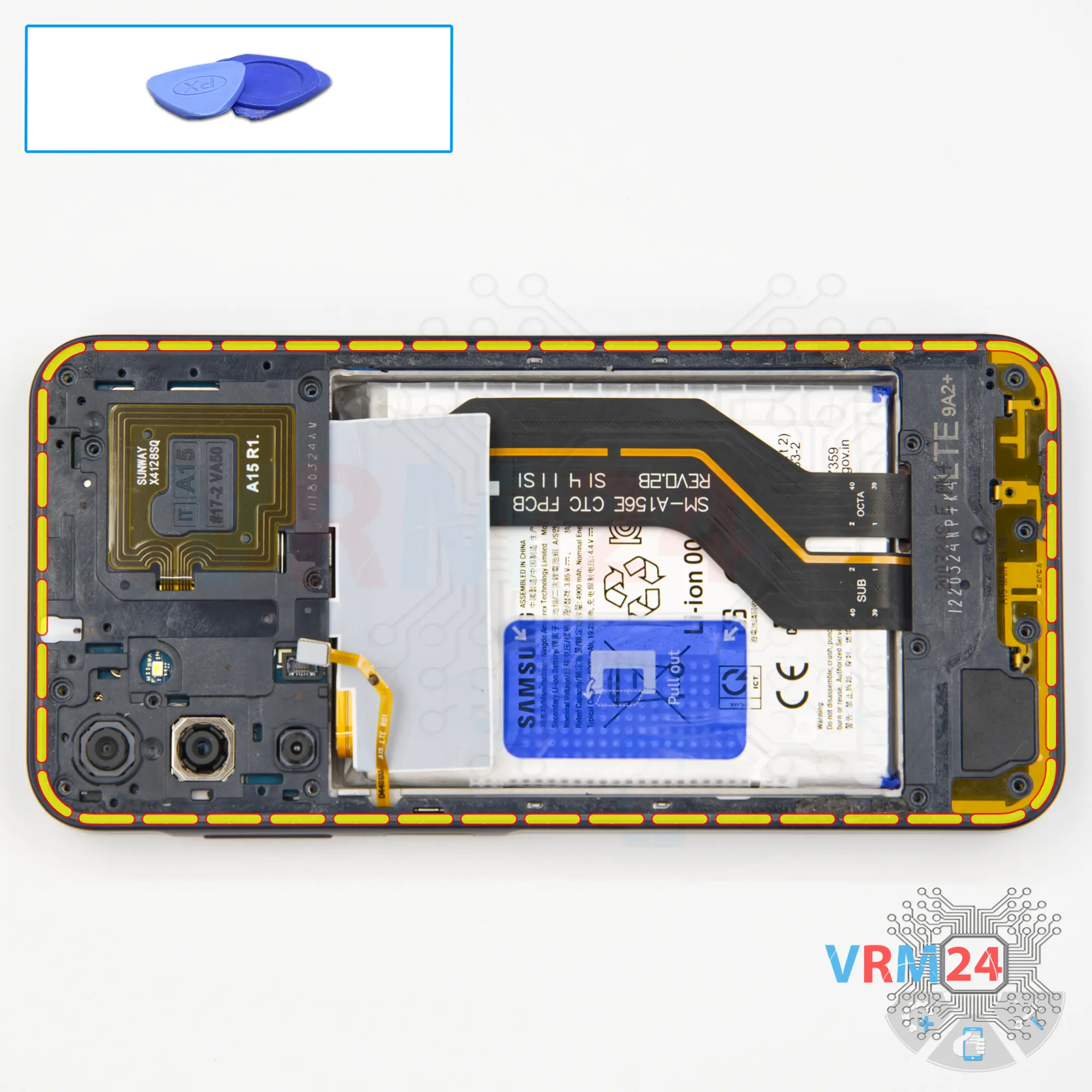

Затем отсоединяем среднюю крышку. Вставлям тонкий пластиковый инструмент в зазор между средней крышкой и рамкой дисплея в районе лотка SIM-карт и отсоединяем клипсы.

Когда несколько клипс были отщелкнуты, можно использовать более толстый пластиковый инструмент.

Осторожно проходим по краям, постепенно отсоединяя рамку. Будьте особенно аккуратны на углах — там рамка держится крепче. Избегайте давления на кромку дисплея, чтобы не повредить ее.

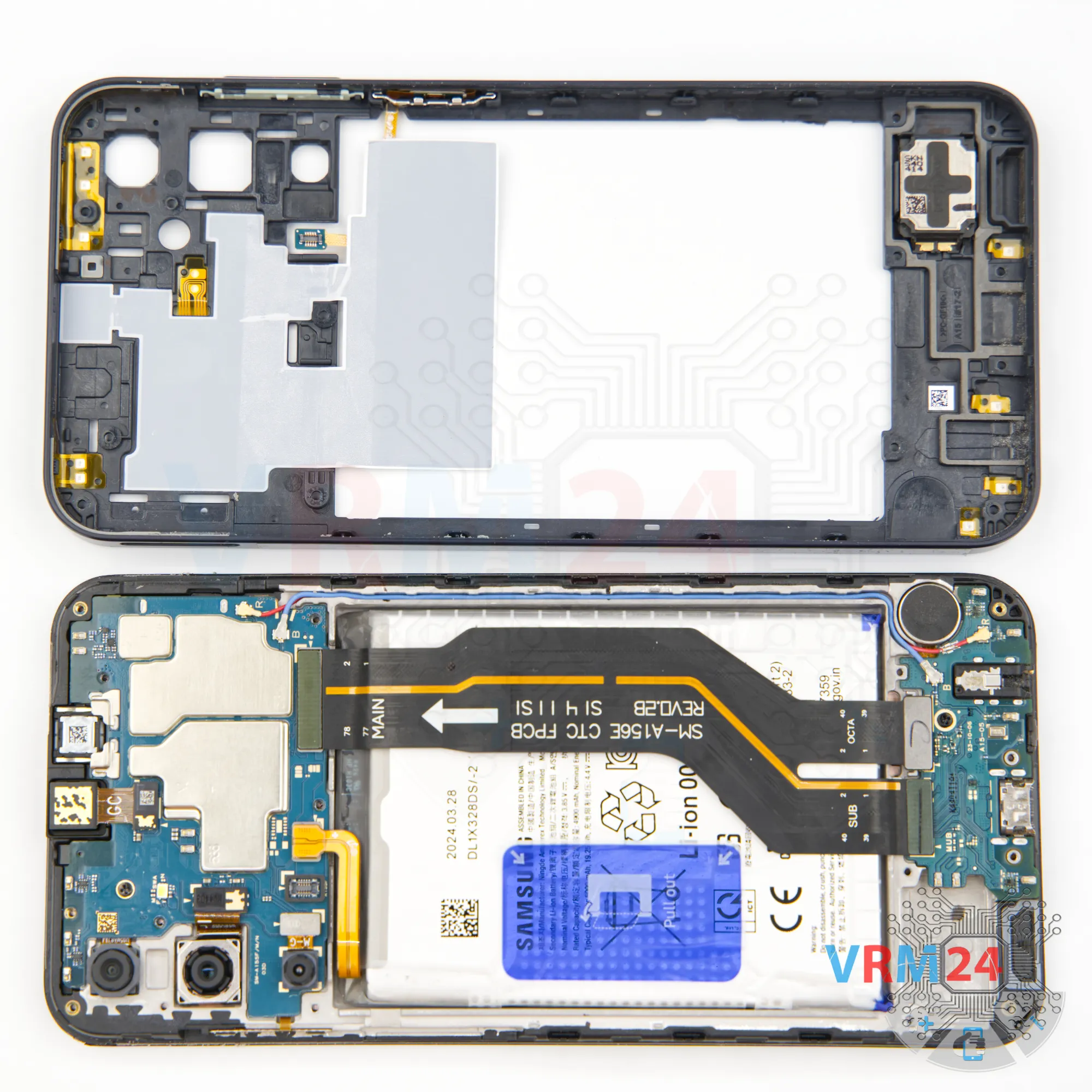

После того как все защёлки будут отсоединены, вынимаем среднюю крышку.

На средней крышке расположены контакты антенн и нижний модуль динамика.

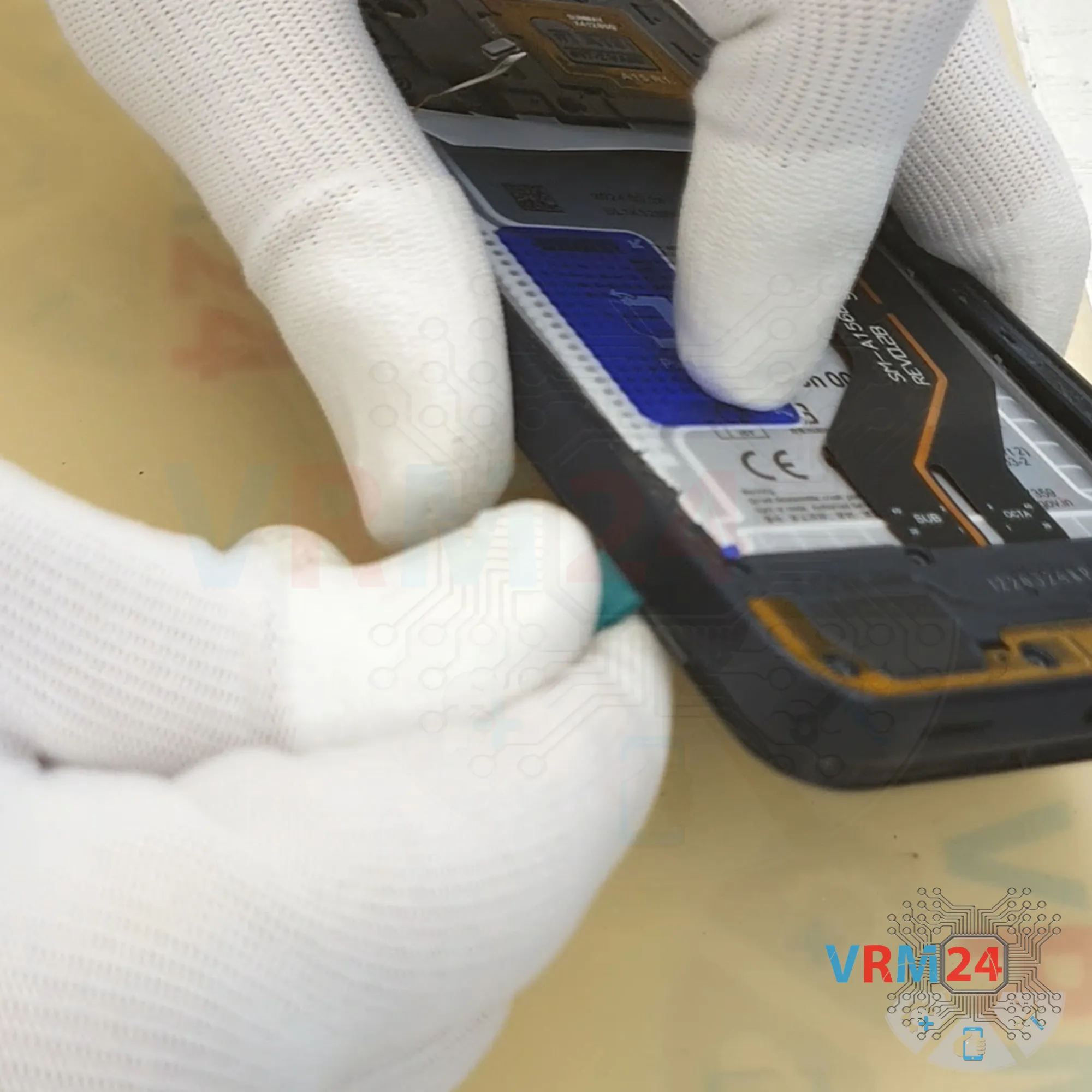

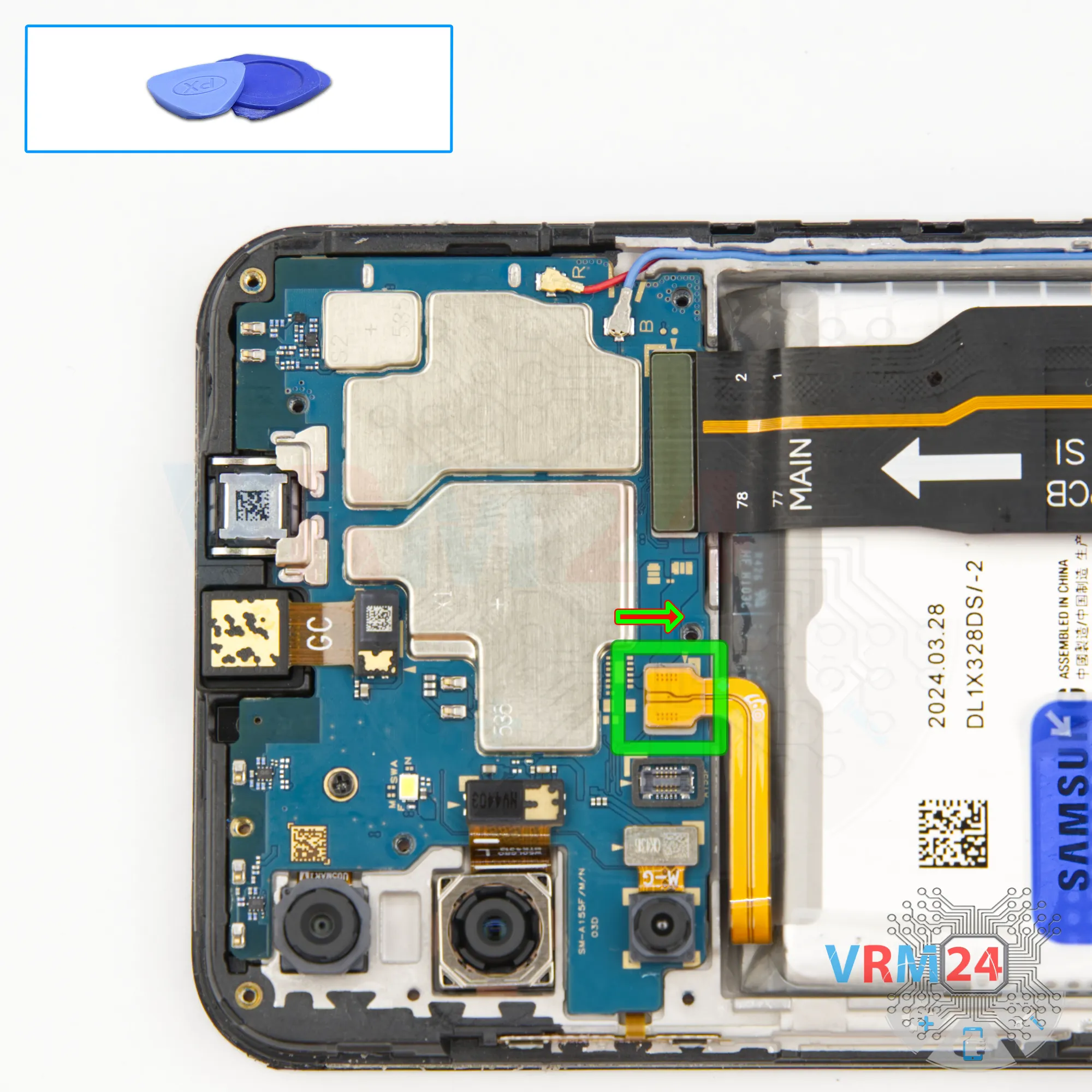

Теперь отсоединим аккумулятор. Используйте неметаллический инструмент — мы используем пинцет с керамическими наконечниками, чтобы безопасно отсоединить коннектор аккумулятора.

ℹ️️ В модели Samsung Galaxy A15 SM-A155 установлен аккумулятор EB-BA156ABY ёмкостью 5000 мА·ч (также известный как перезаряжаемый аккумулятор).

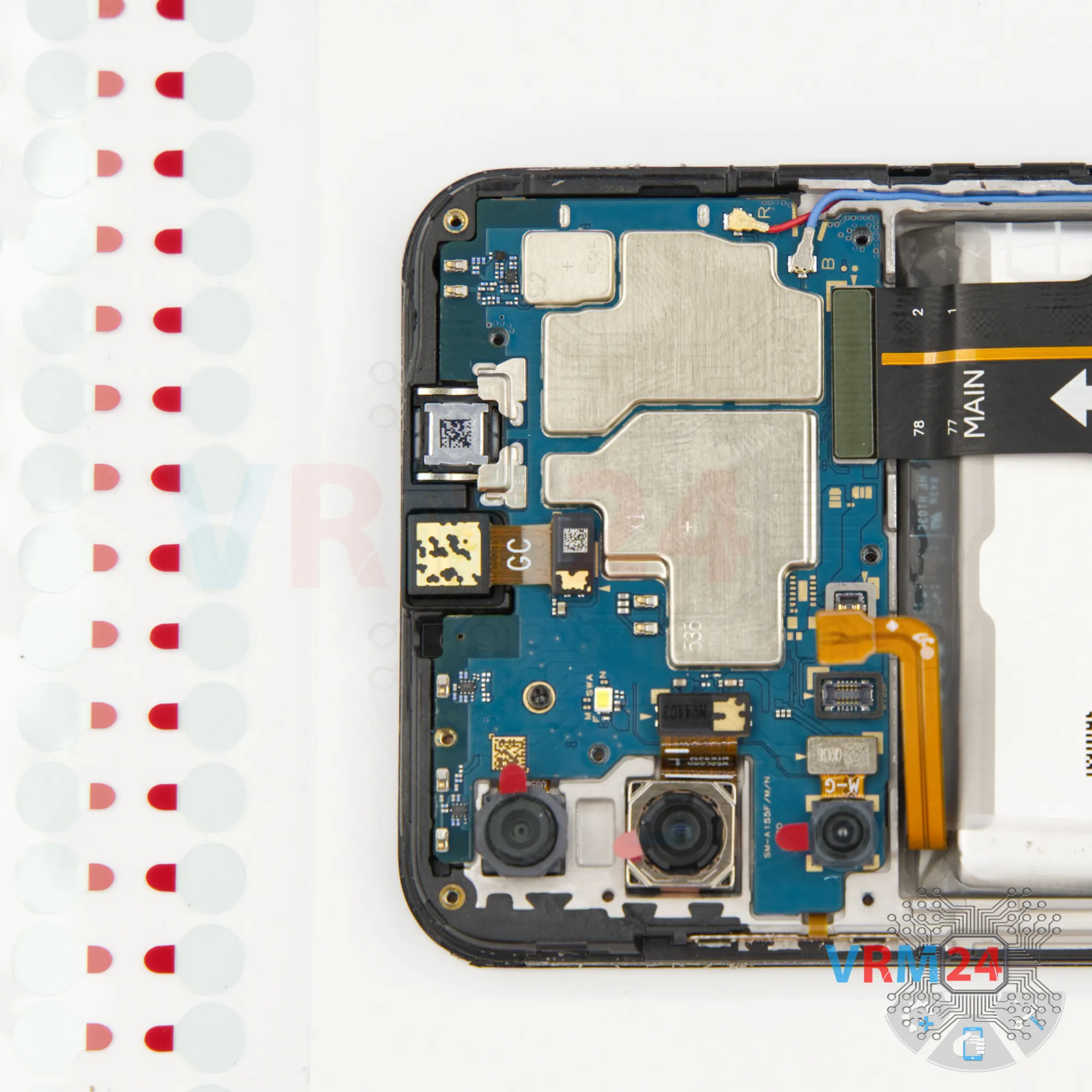

Далее мы рекомендуем закрыть линзы камер защитной пленкой, чтобы избежать попадания пыли и мусора во время разборки.

После того как все линзы закрыты, можно продолжать.

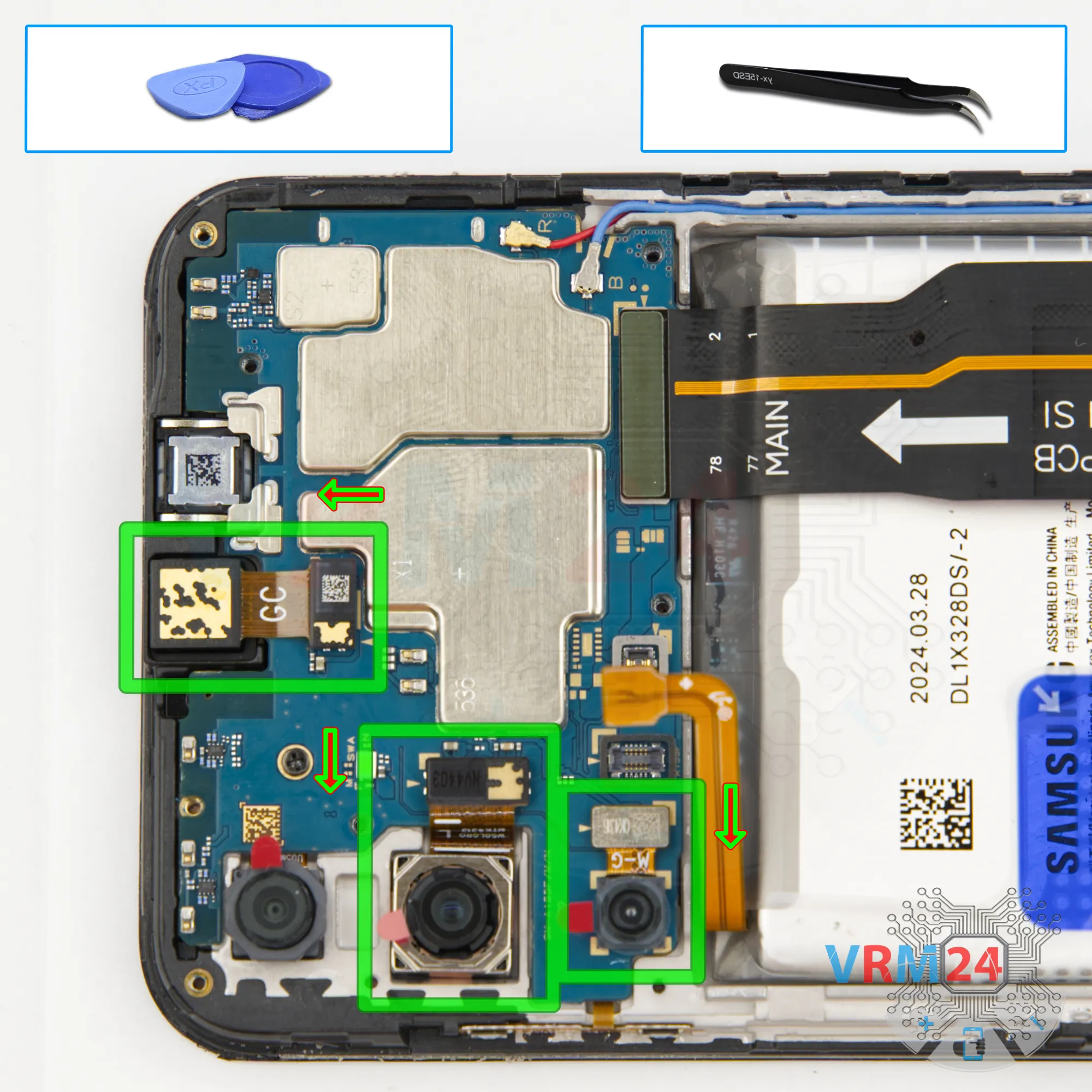

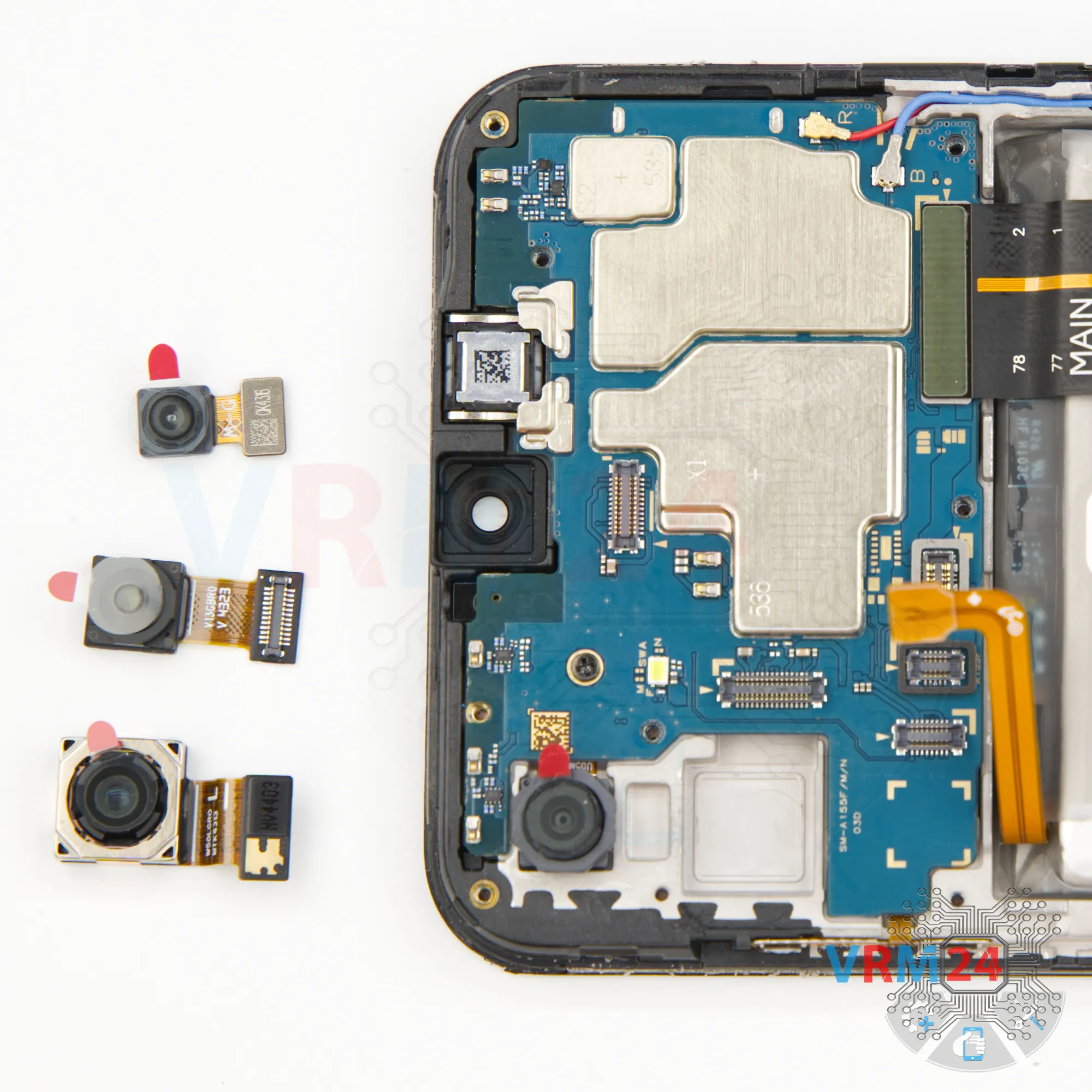

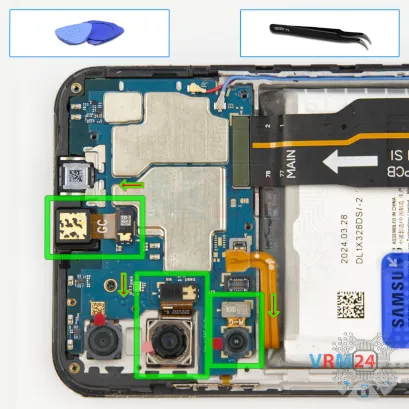

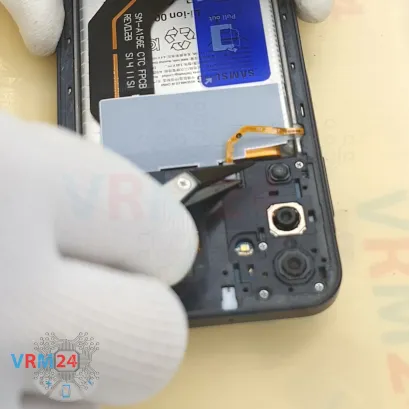

Отключаем и извлекаем две основные камеры, убераем их в сторону.

Также можно отсоединить фронтальную камеру.

Рекомендуется также защитить линзу фронтальной камеры плёнкой, чтобы избежать повреждений во время разборки и последующей сборки.

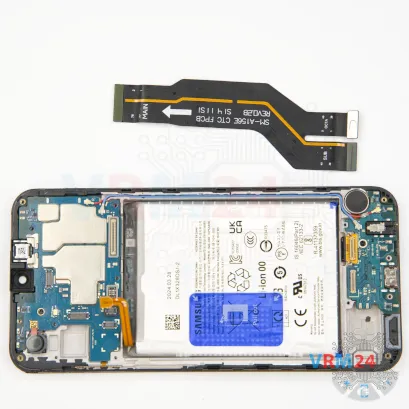

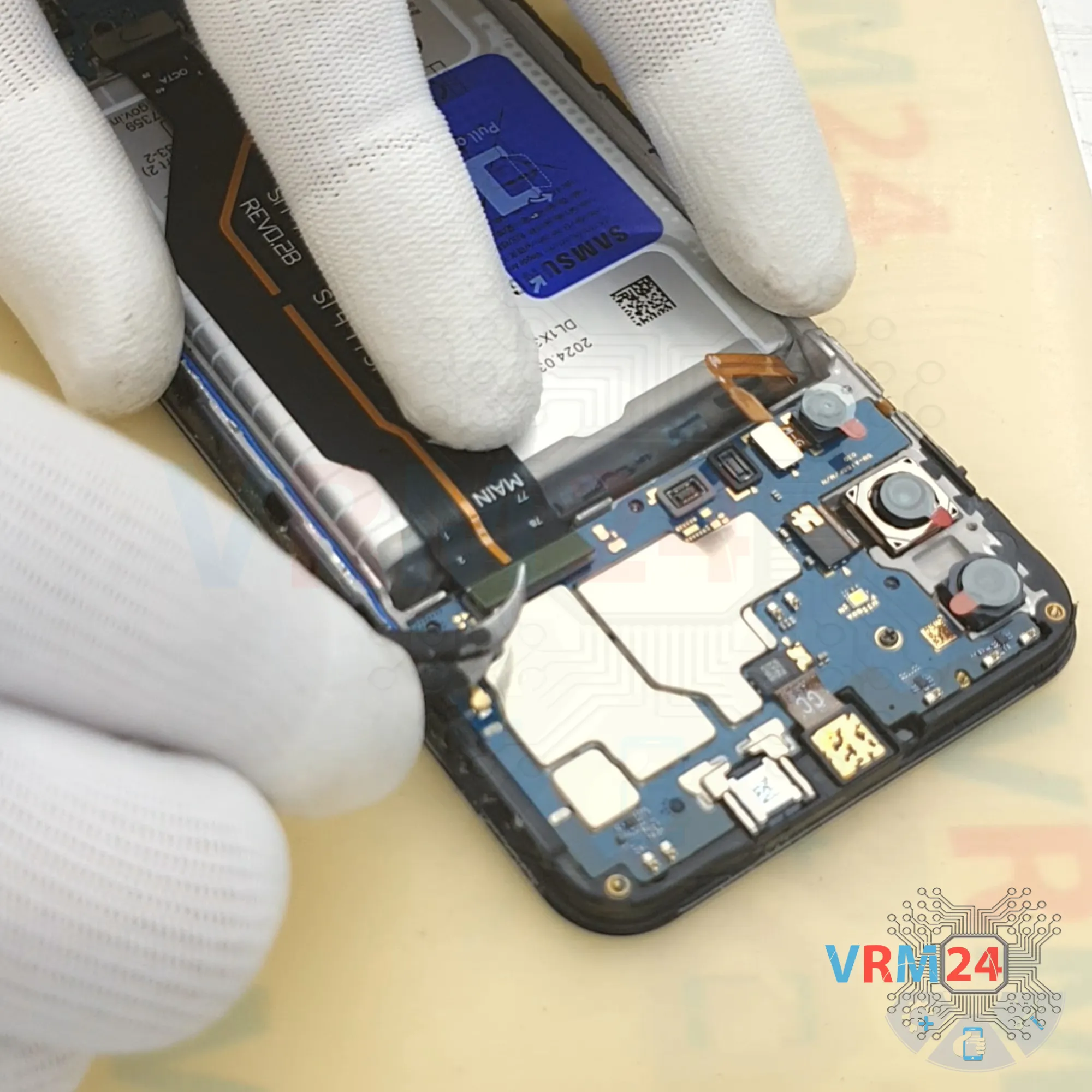

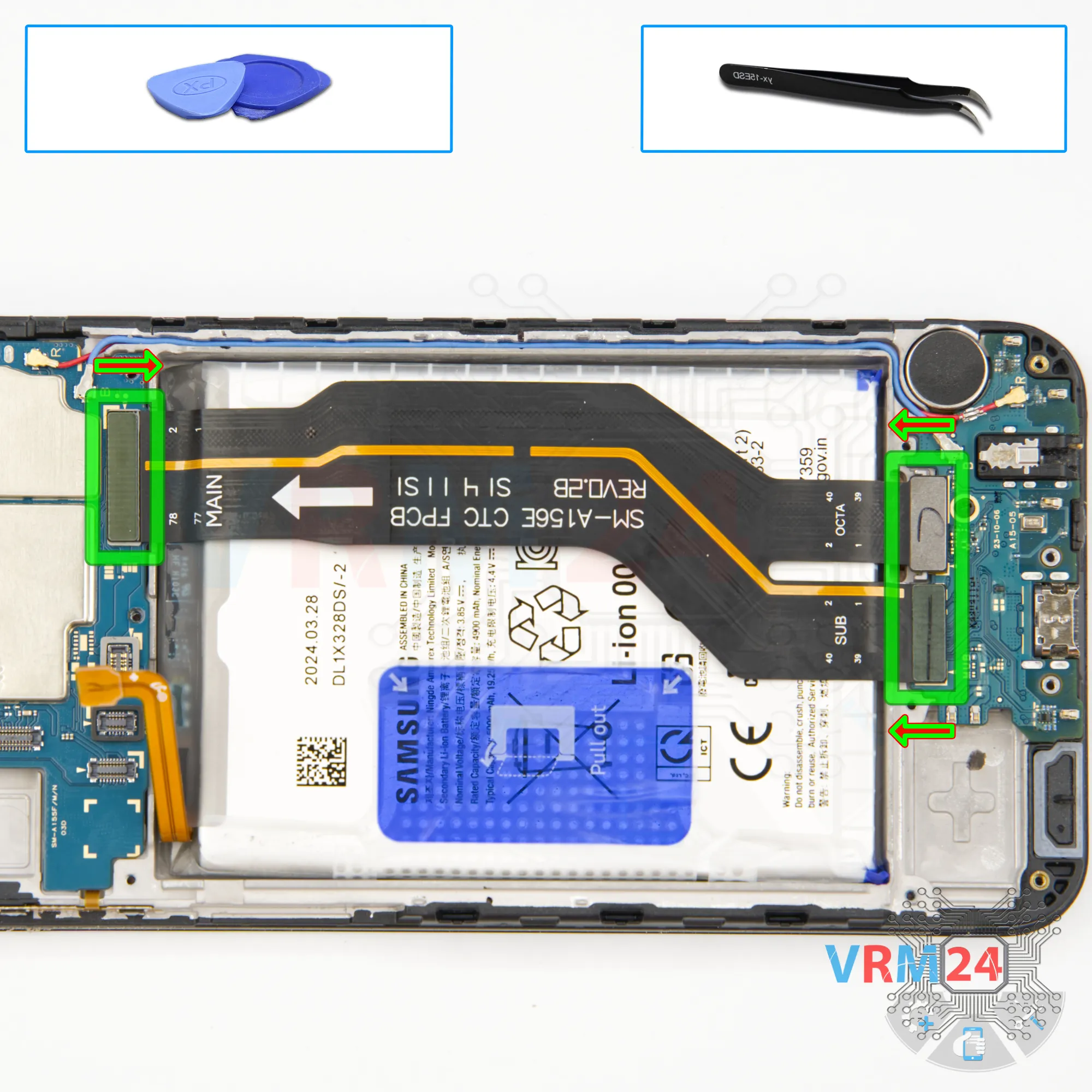

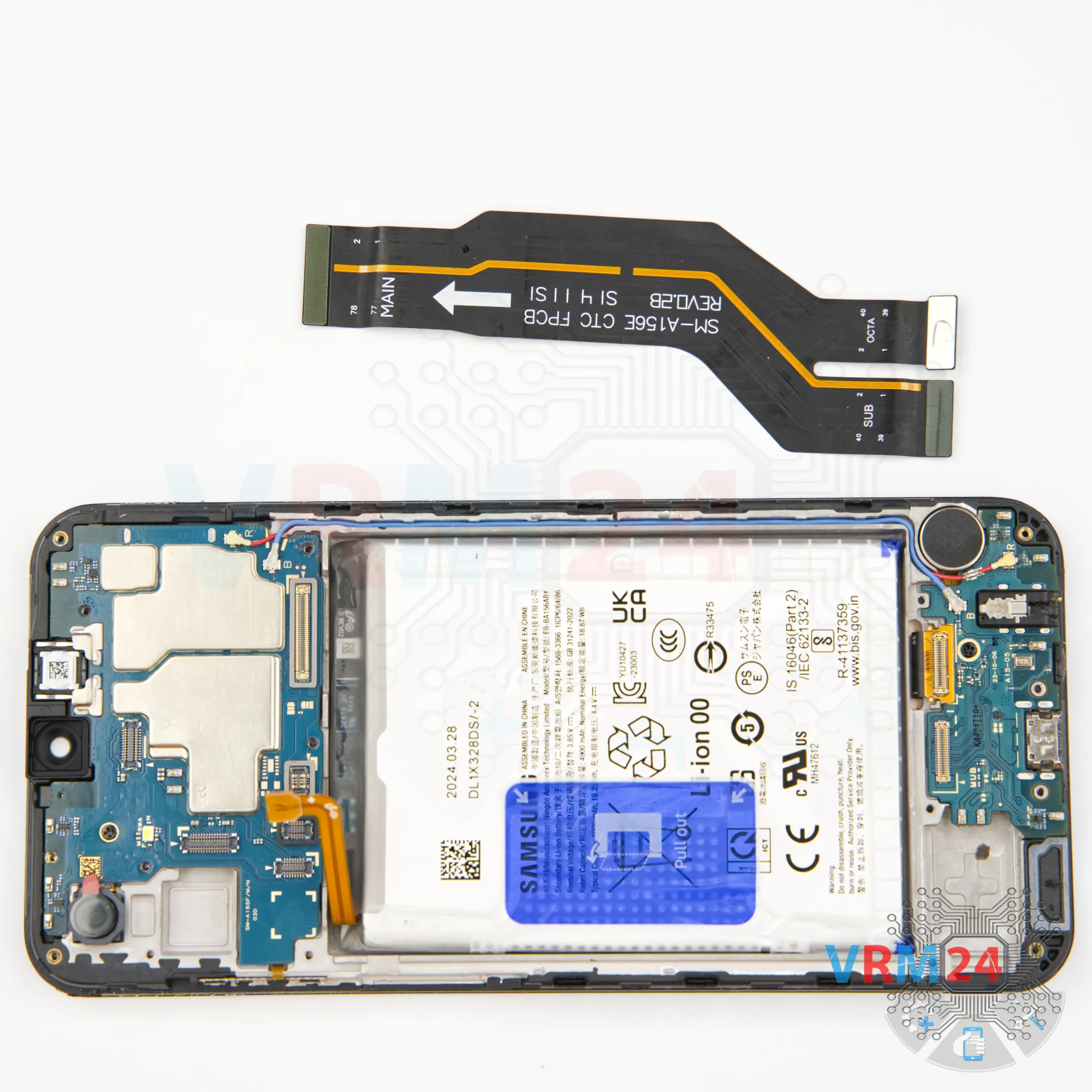

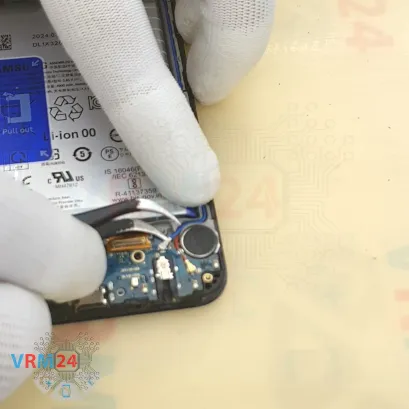

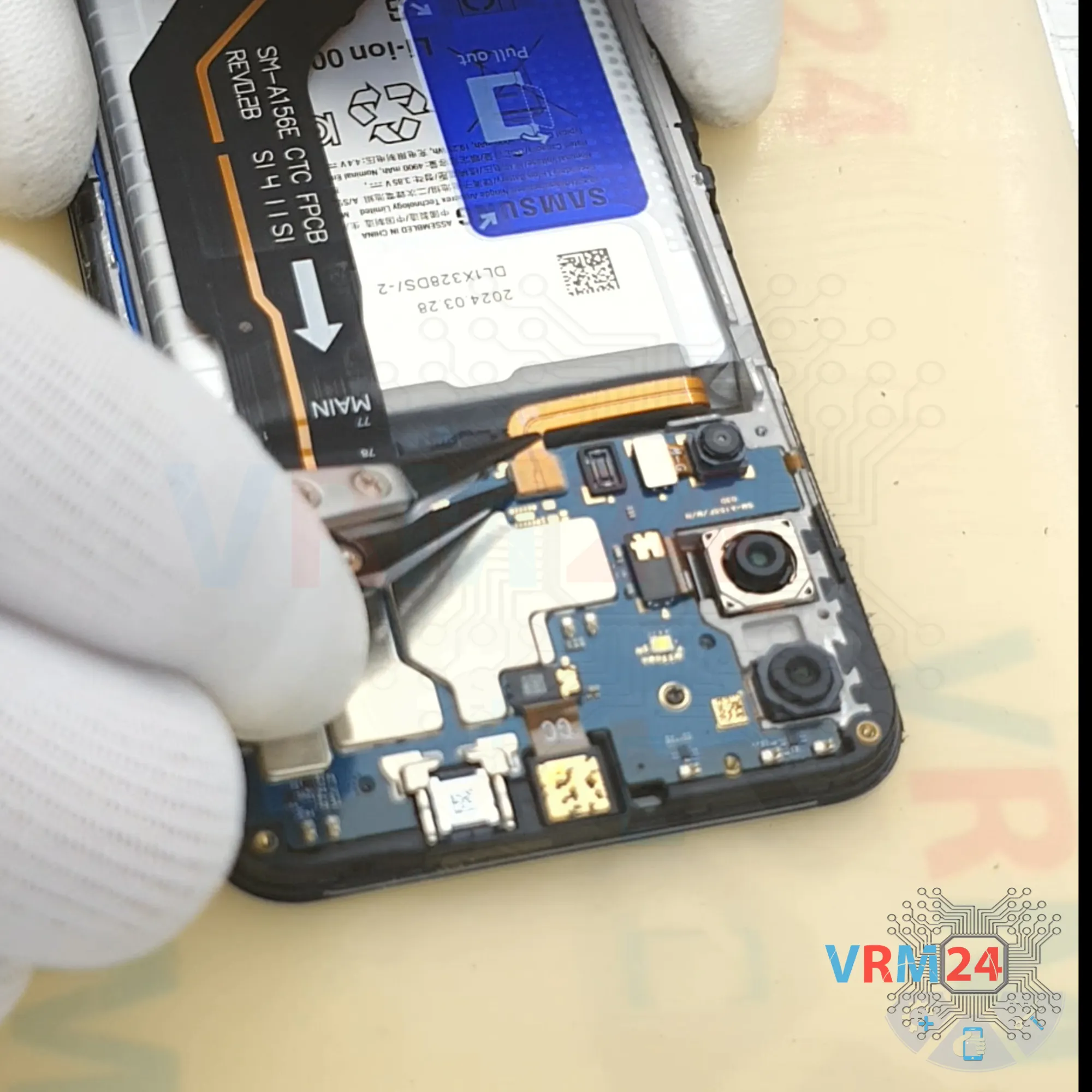

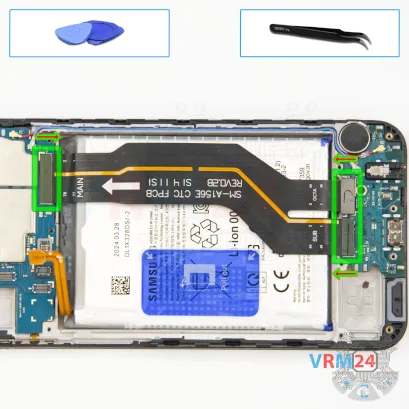

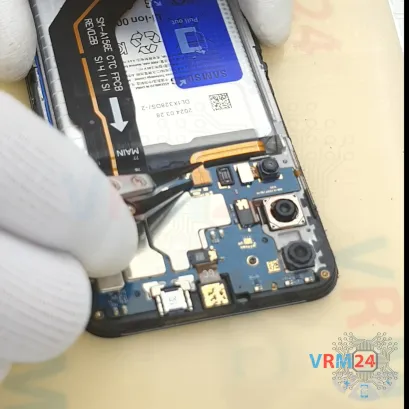

Отключите межплатный шлейф от основной платы и субплаты, затем убираем его в сторону.

Обратите внимание, что на шлейфе есть стрелка, указывающая в сторону основной платы.

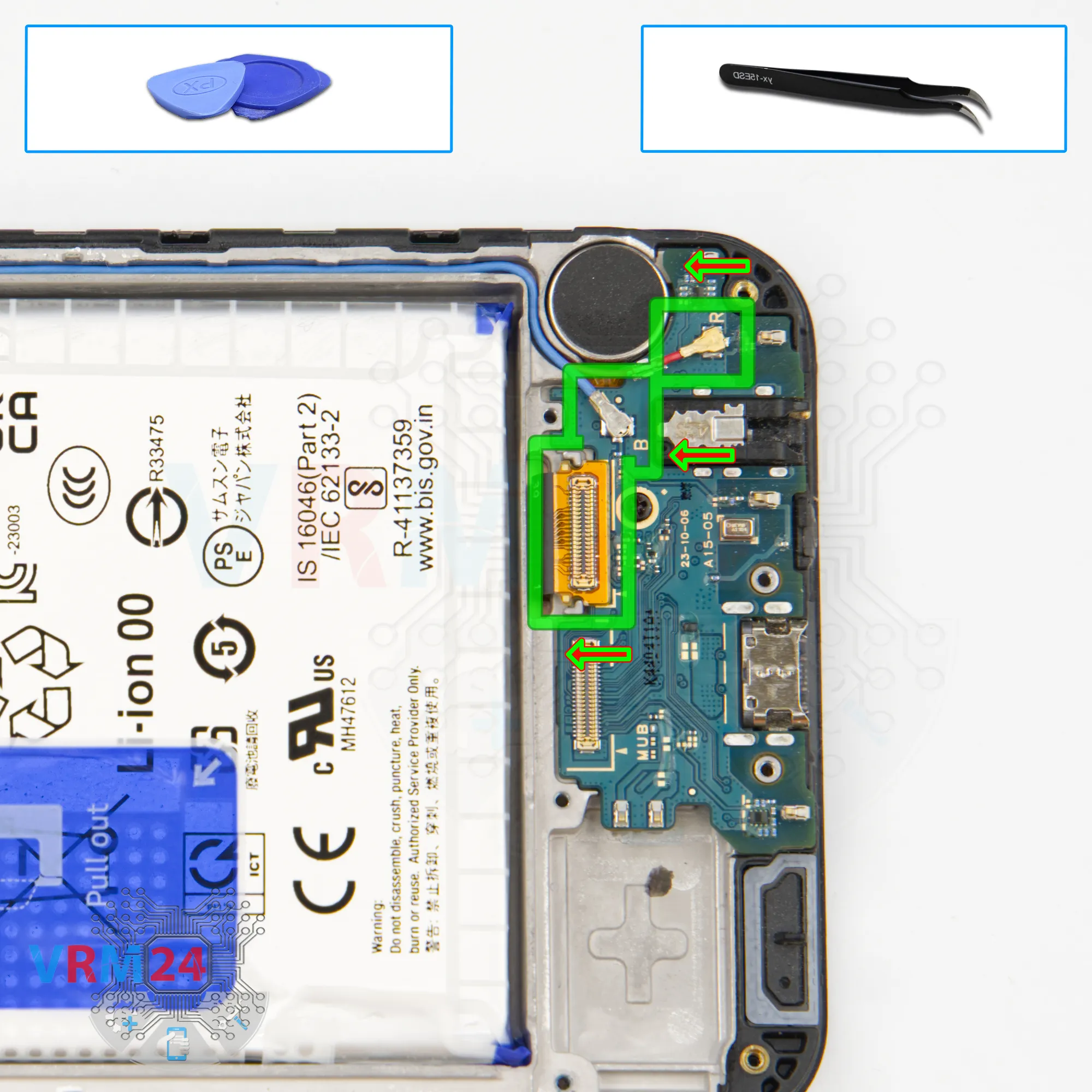

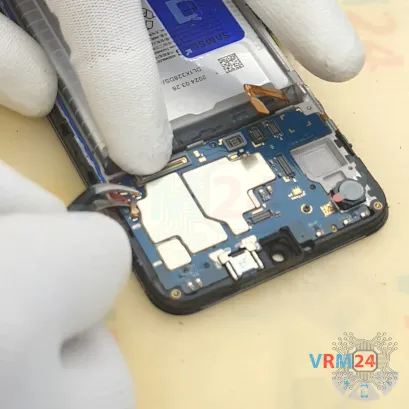

Теперь отсоединяем оба коаксиальных кабеля и аккуратно освобождаем их из держателей на субплате.

Отсоединяем шлейф дисплея — он приклеен к субплате, поэтому нужно поддеть его за край и аккуратно отклеить.

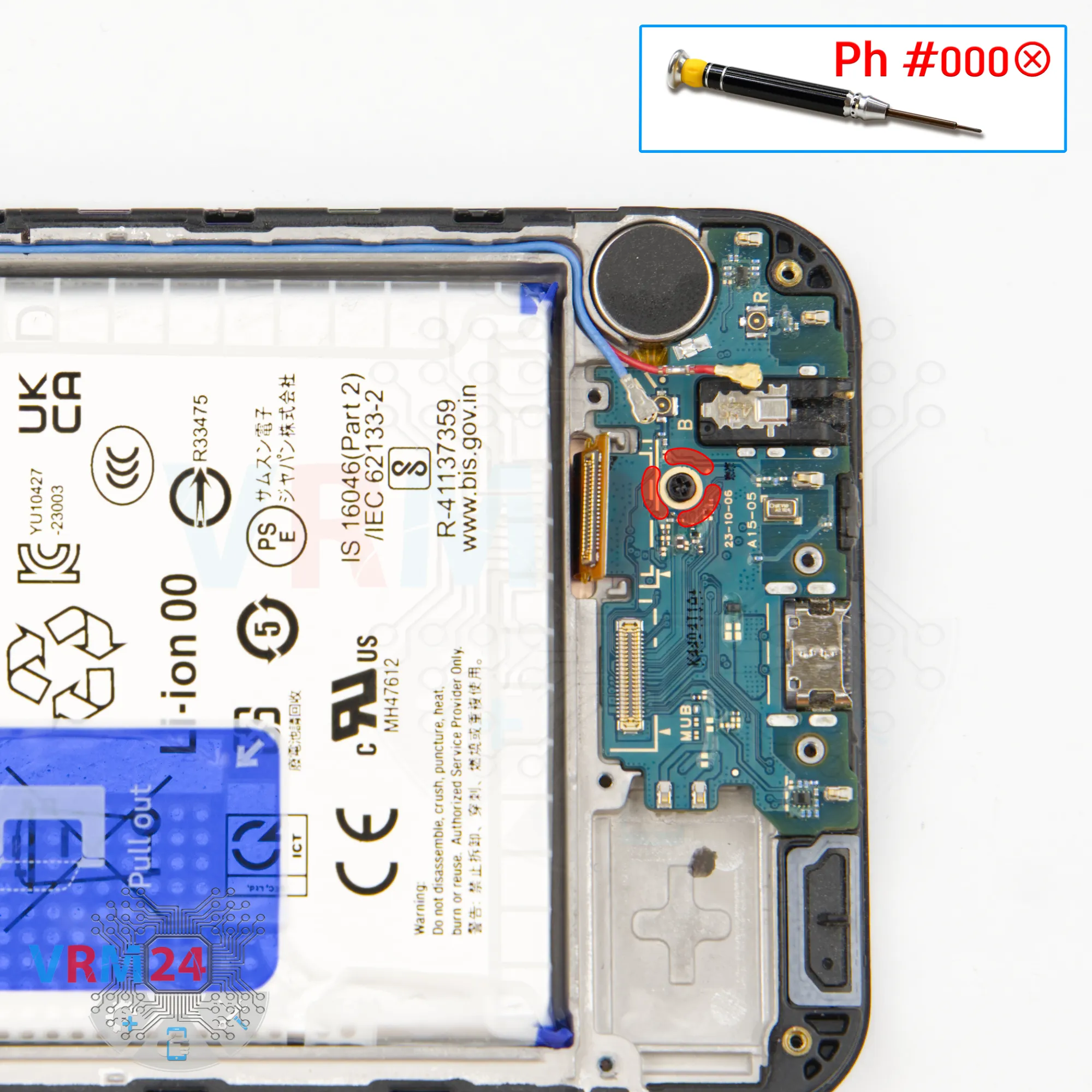

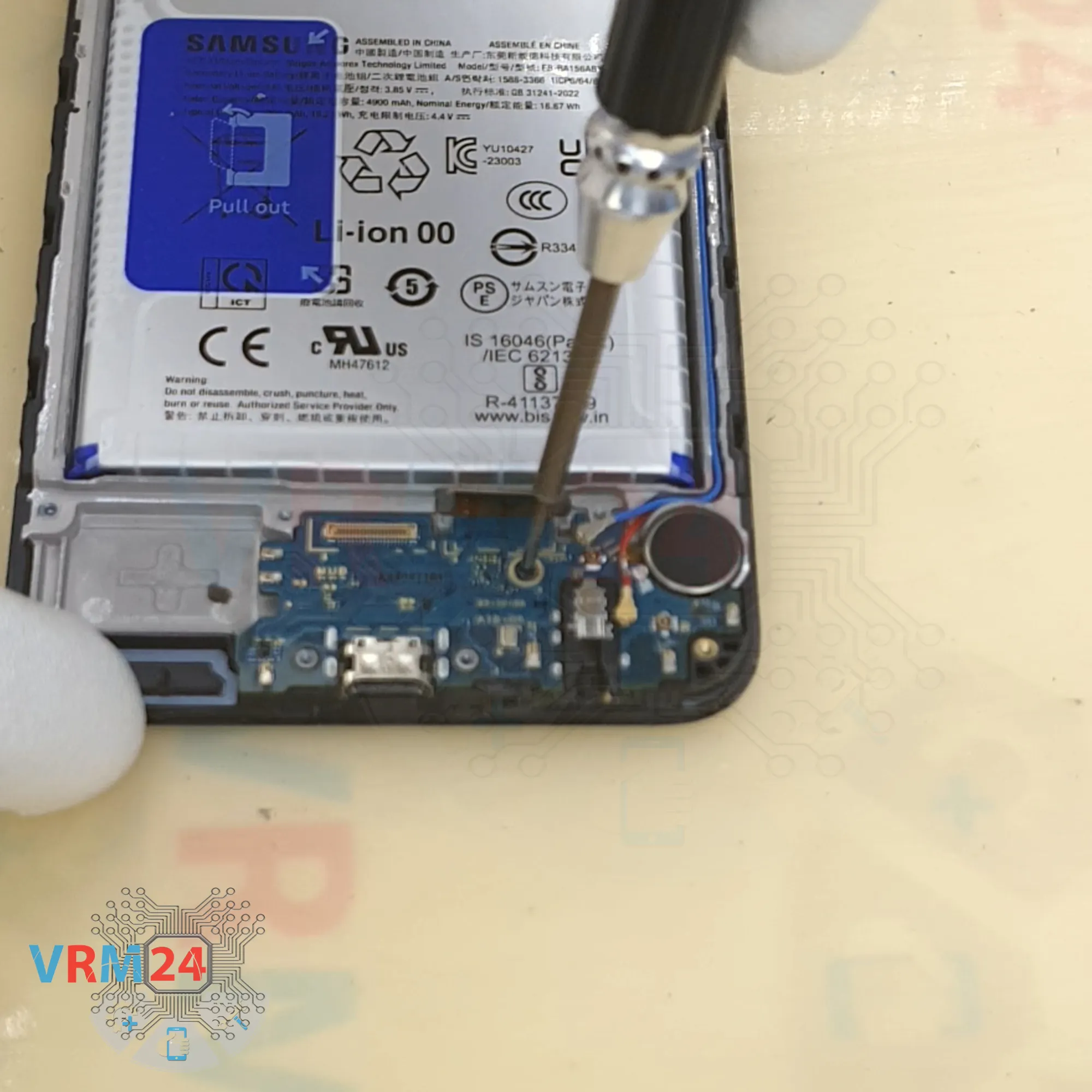

Затем с помощью той же крестовой отвертки 1.5 мм (PH#000) открутите винт, фиксирующий субплату.

Этот винт отличается от остальных, поэтому лучше расположить его отдельно от остальных.

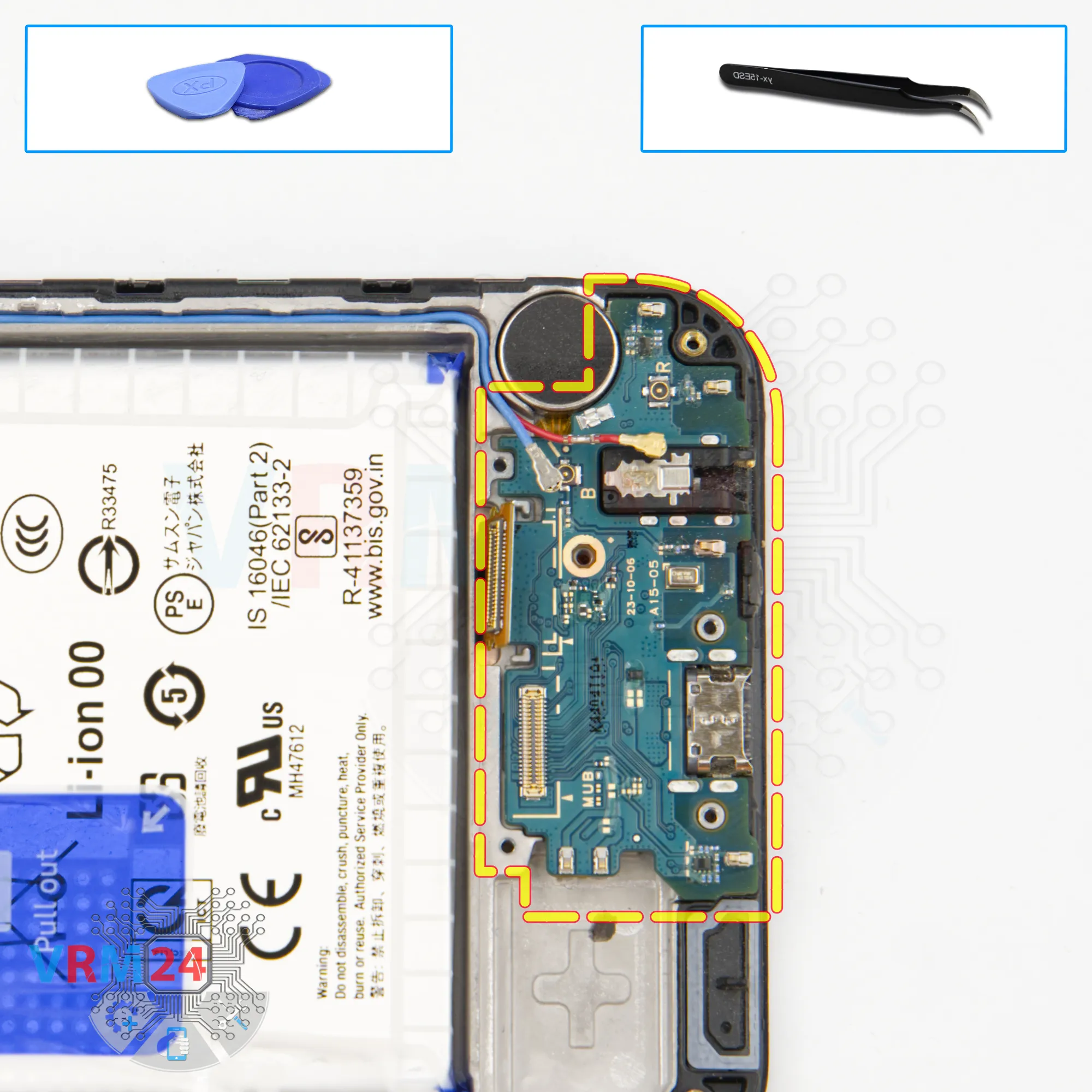

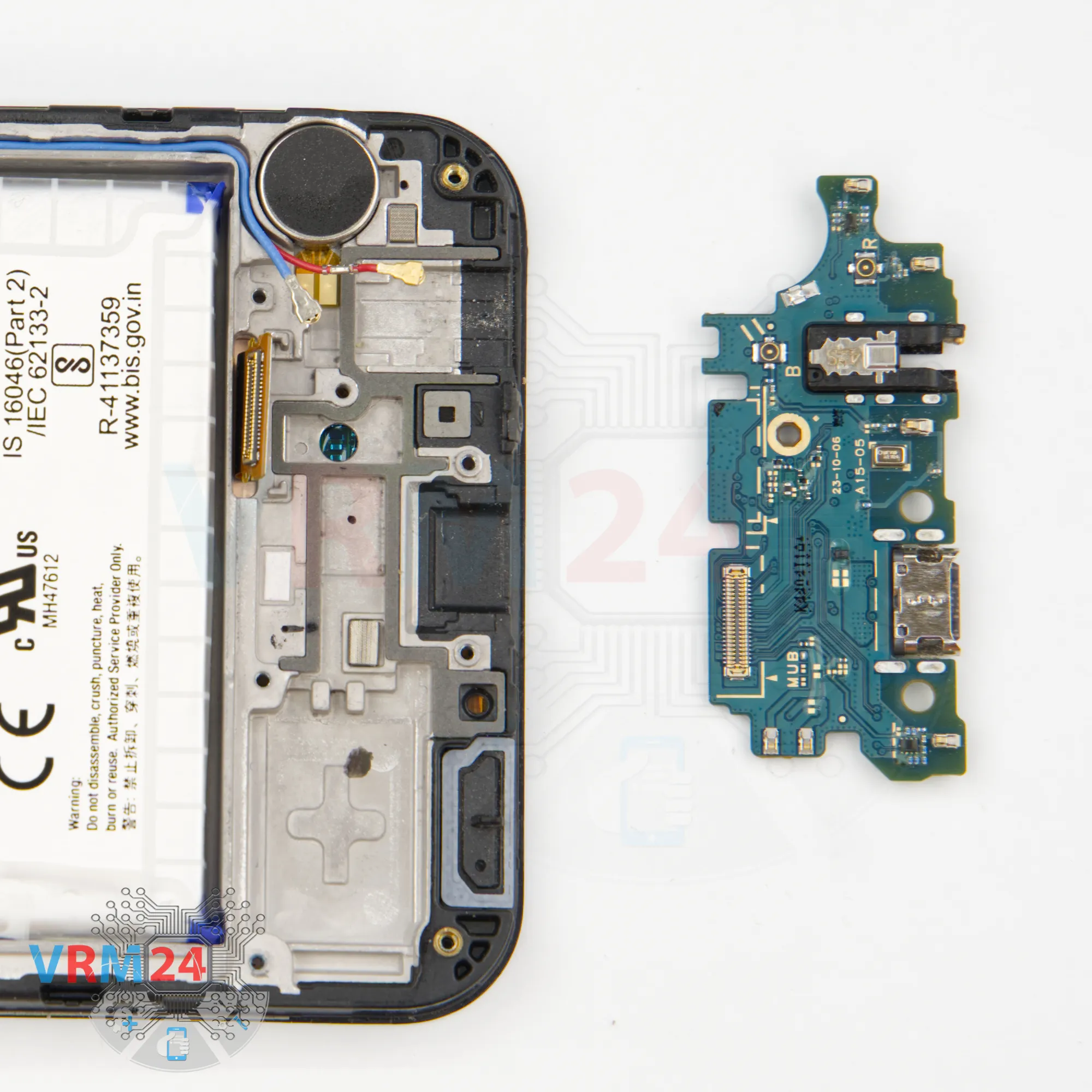

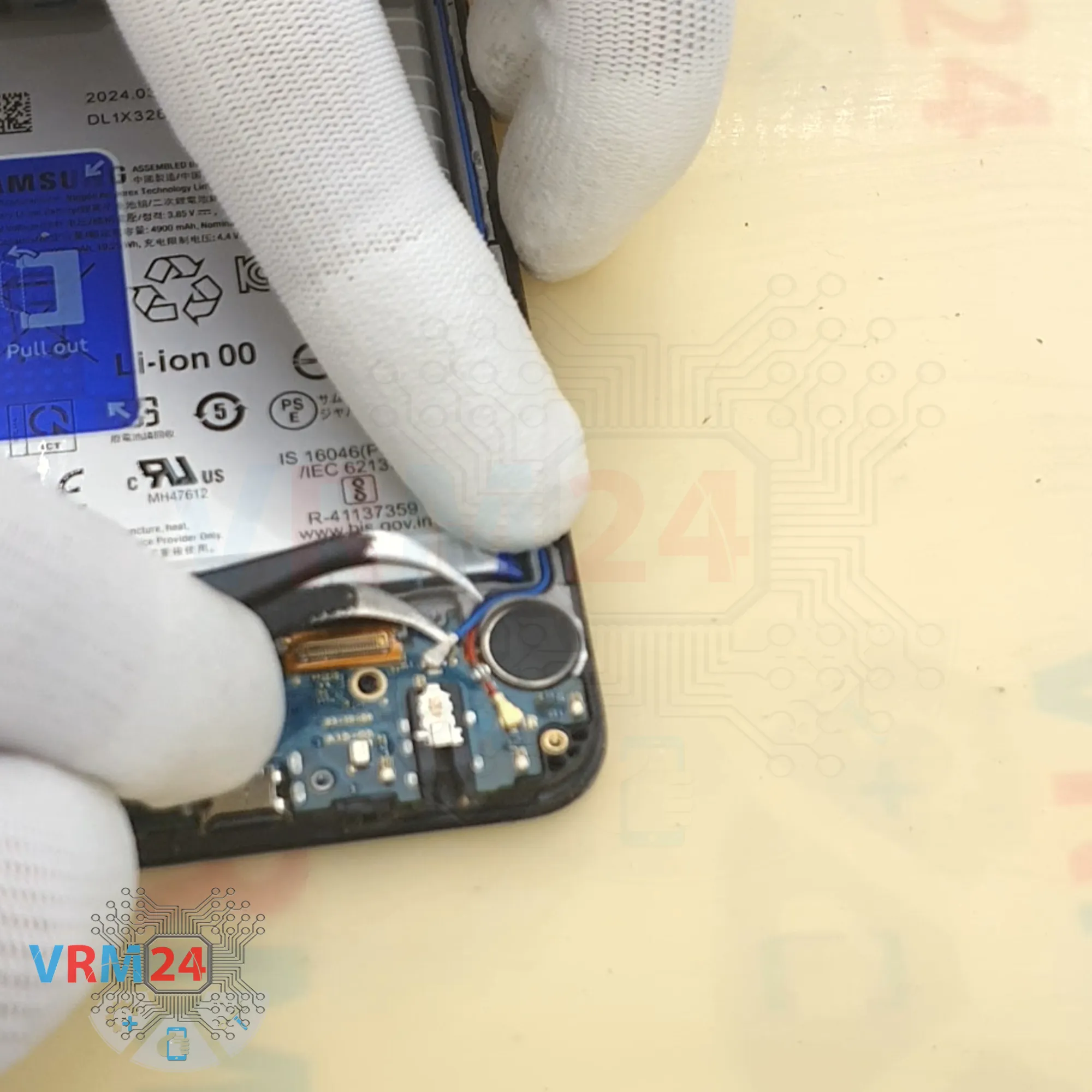

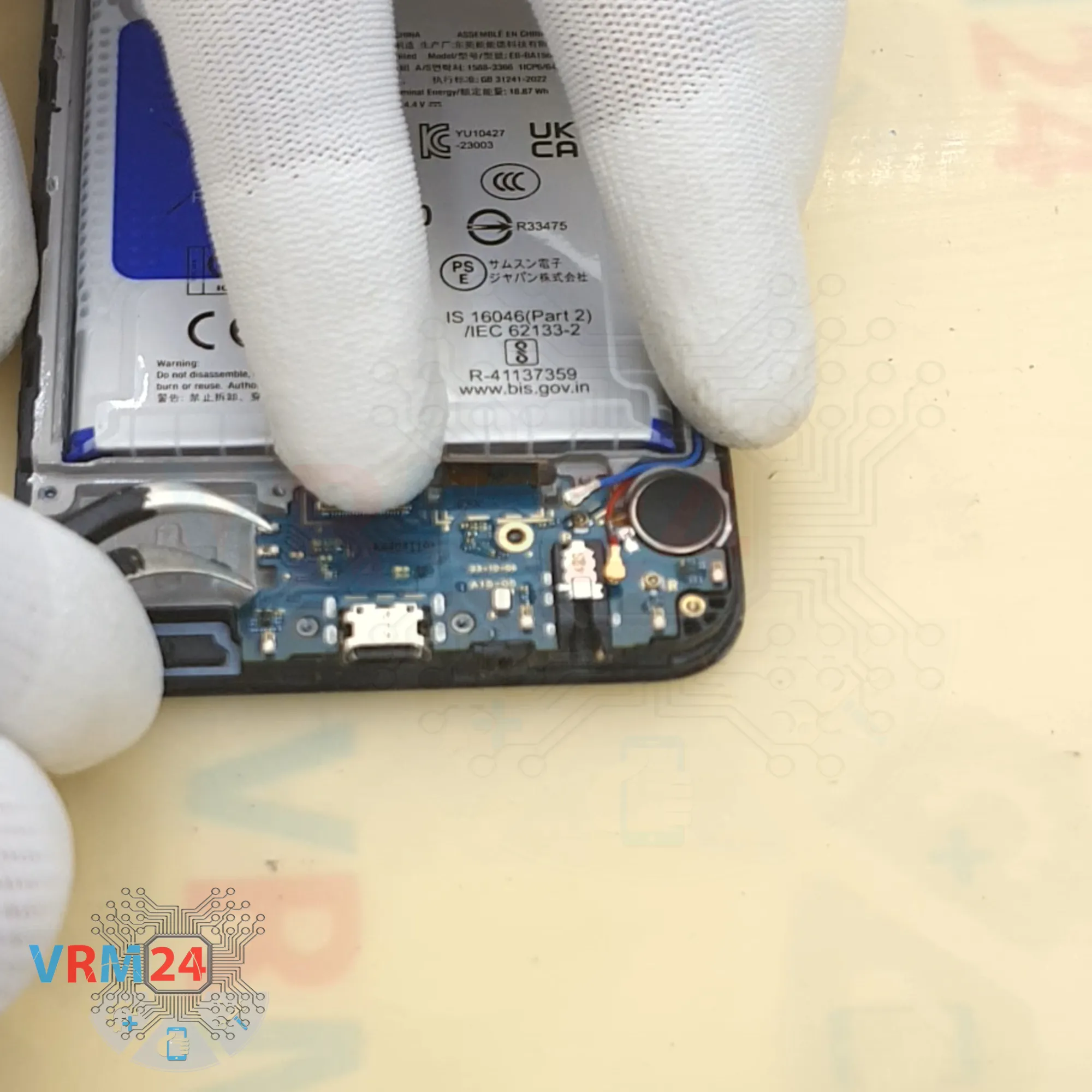

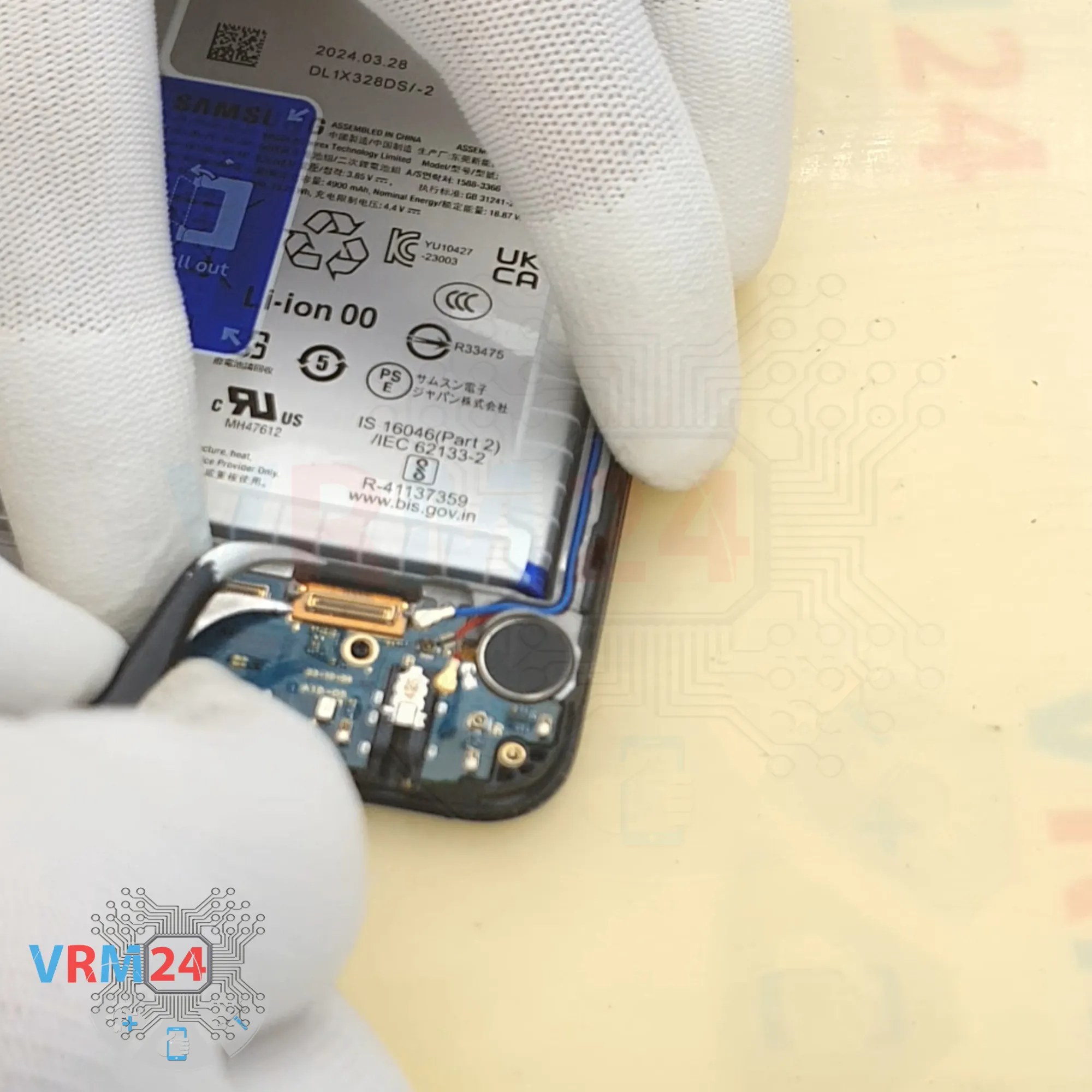

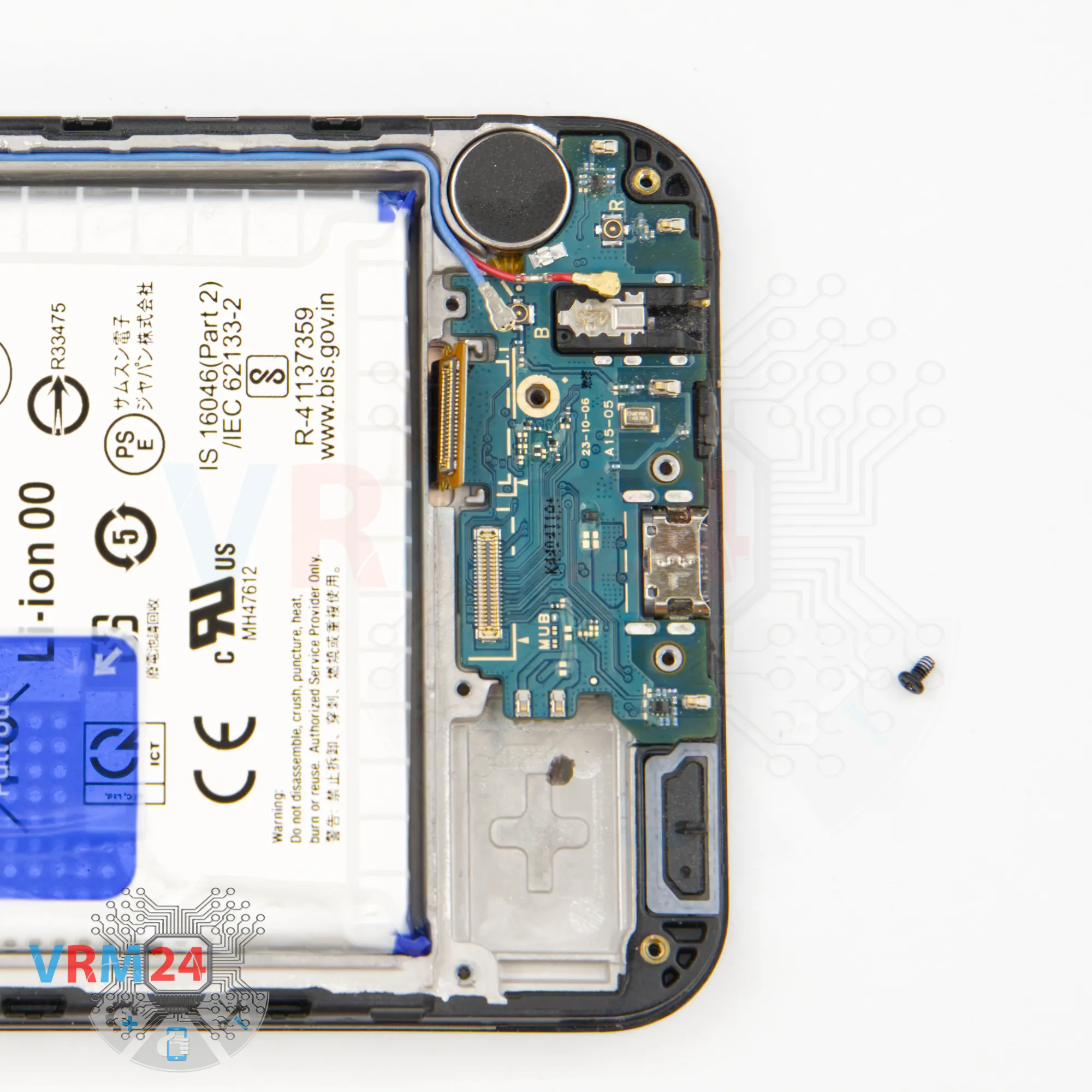

Осторожно приподнимаем и извлекаем субплату.

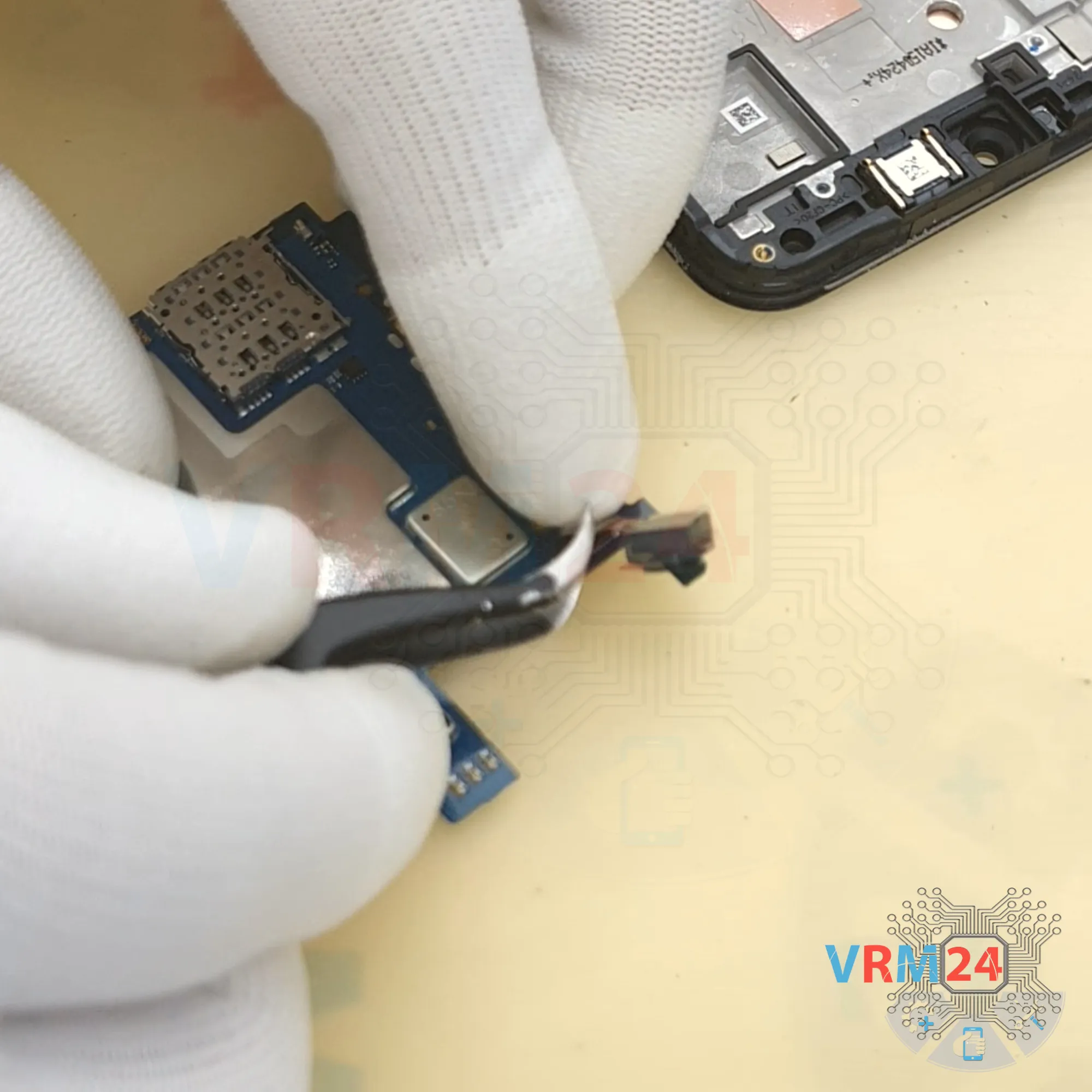

На субплате расположены разъём зарядки, микрофон, порт гарнитуры и некоторые компоненты на обратной стороне.

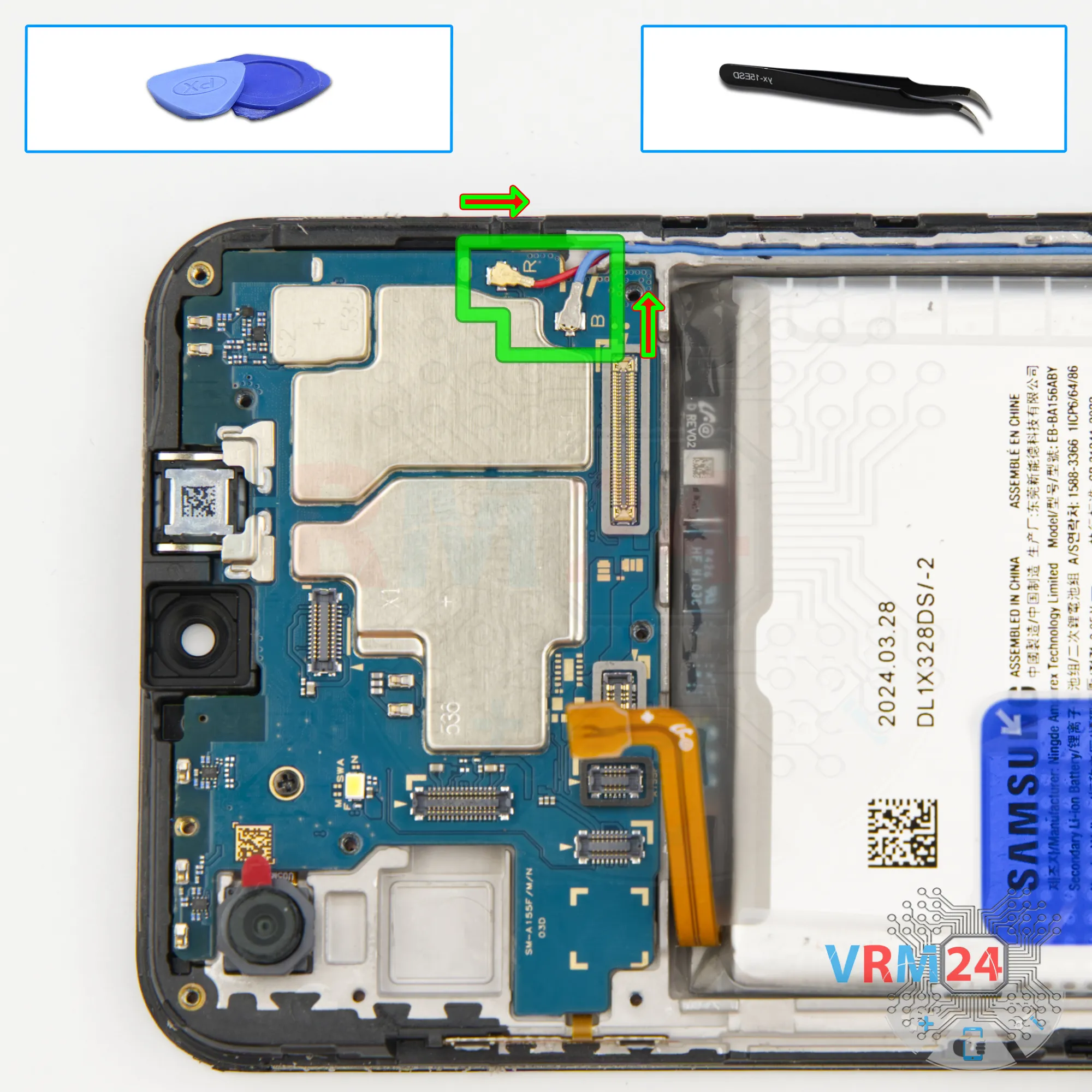

Затем отсоединяем два коаксиальных кабеля на материнской плате.

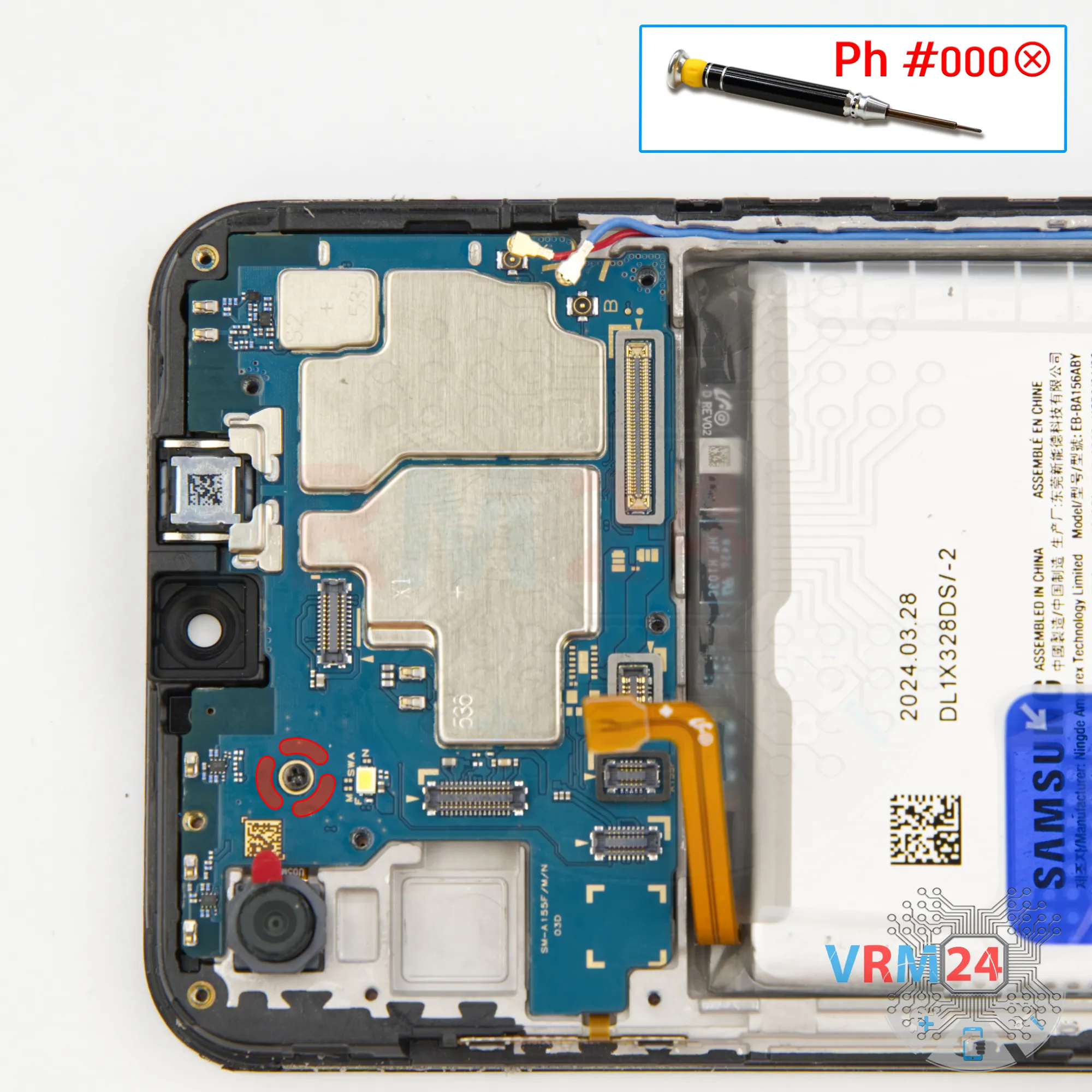

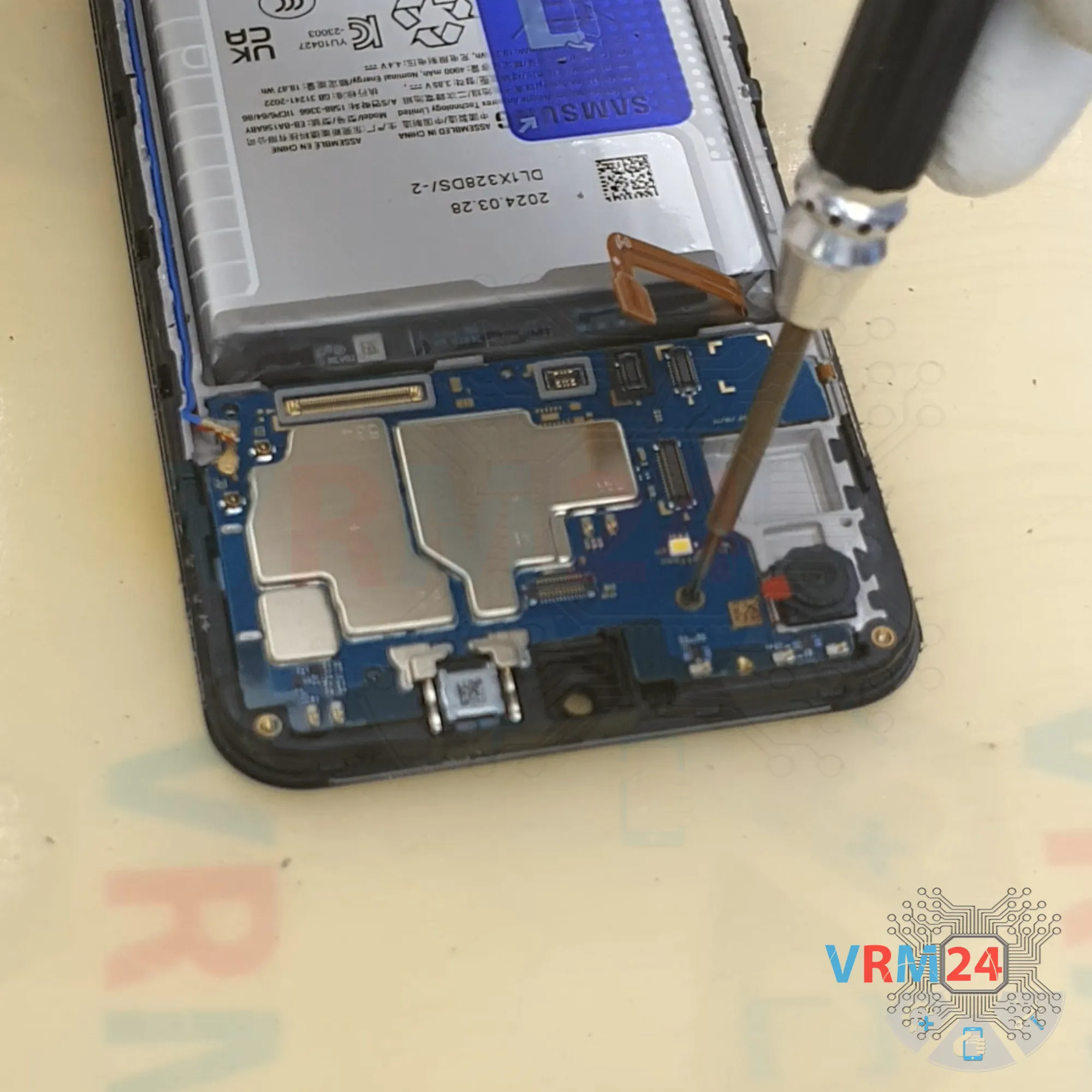

Затем выкручиваем винт, фиксирующий основную плату, той же крестовой отверткой.

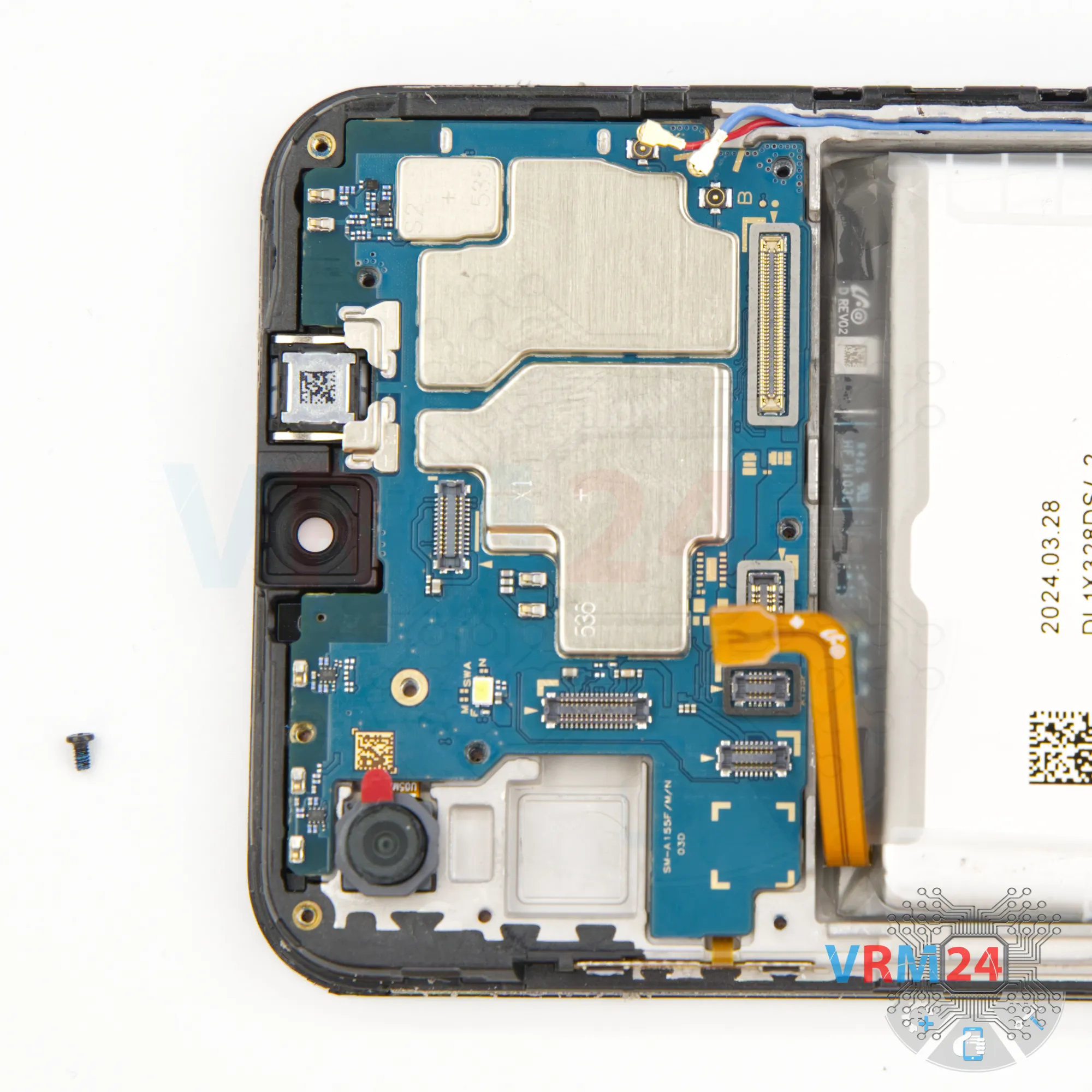

И убираем винт в сторону.

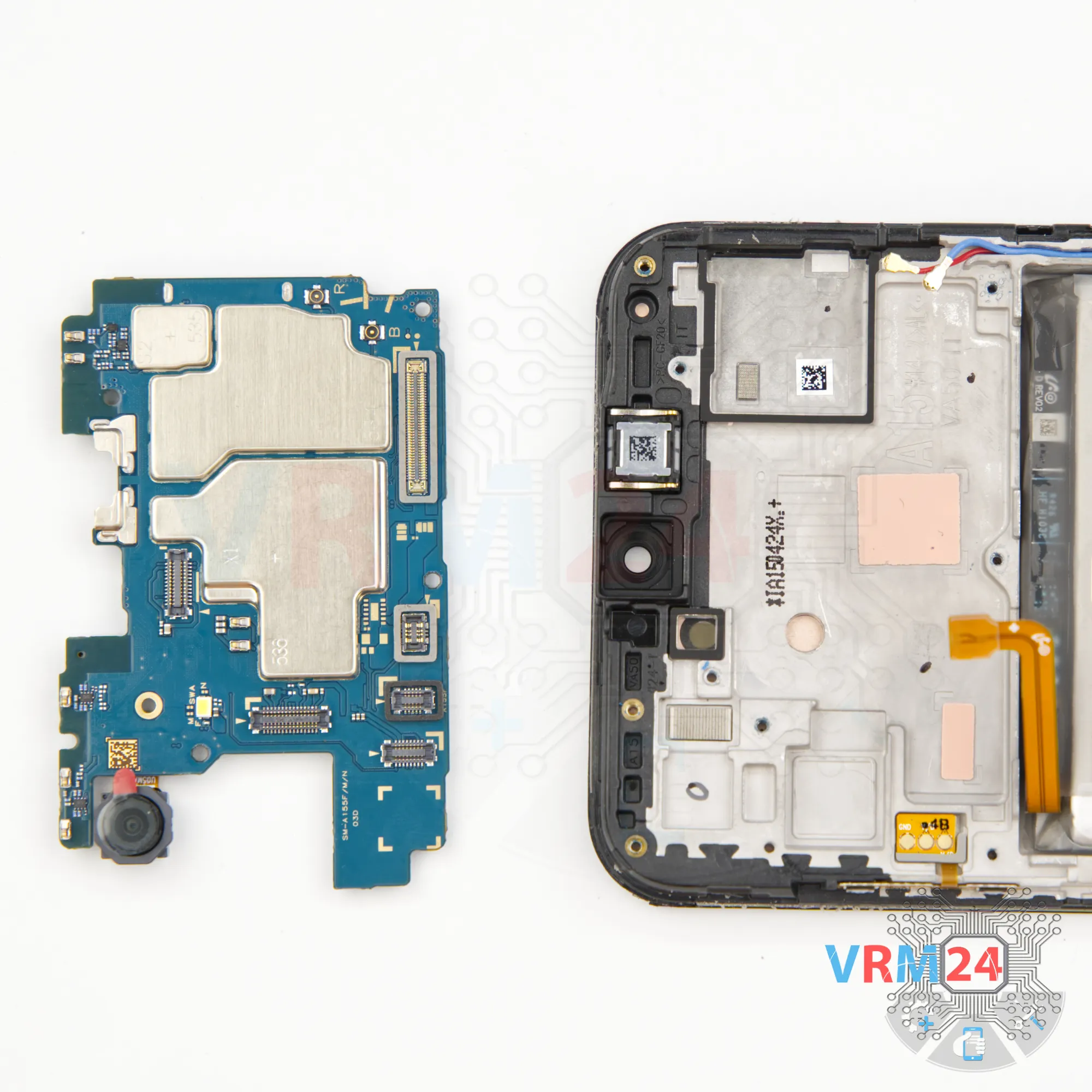

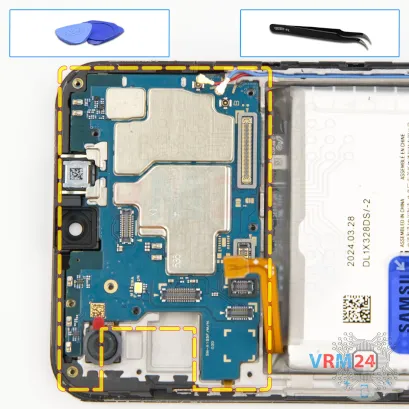

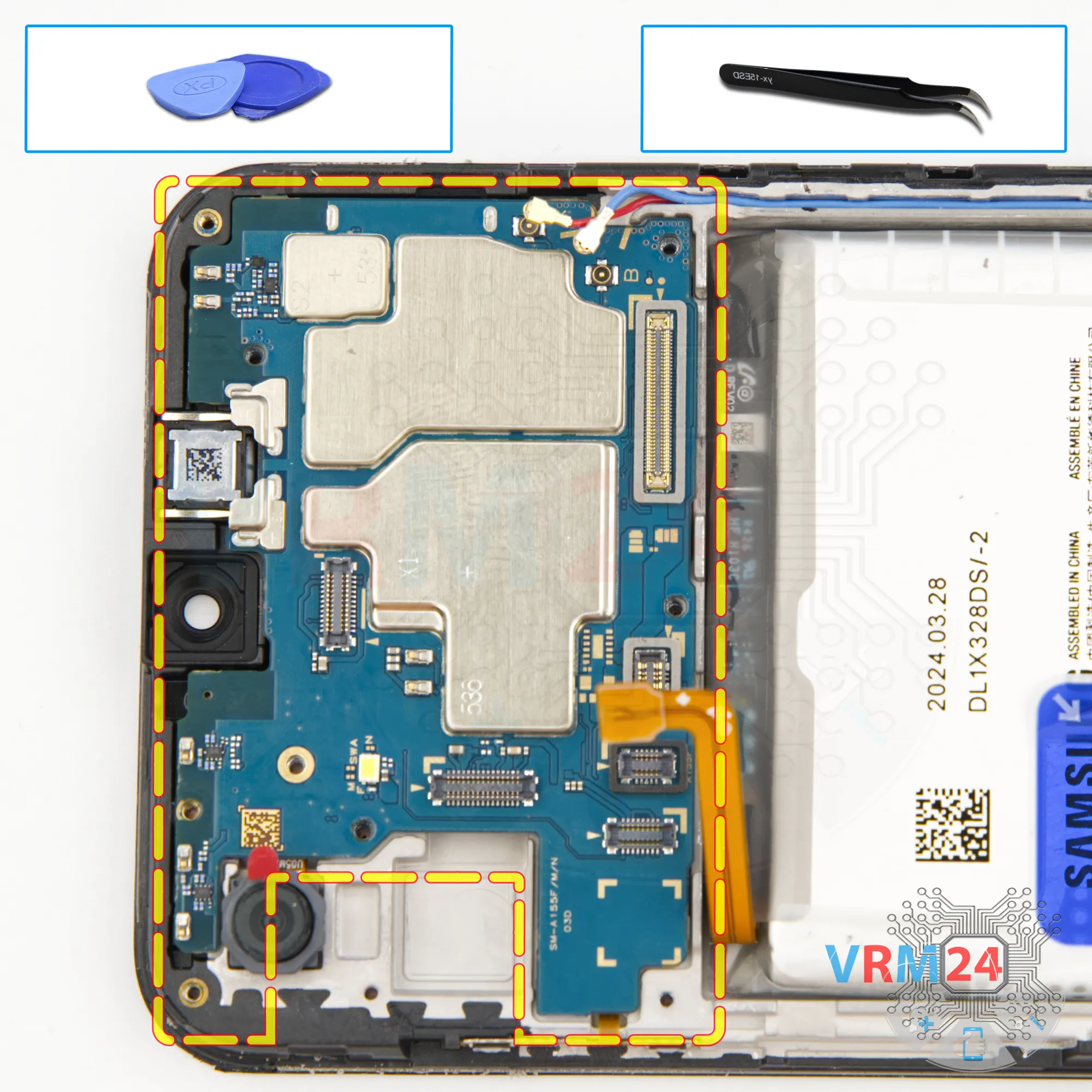

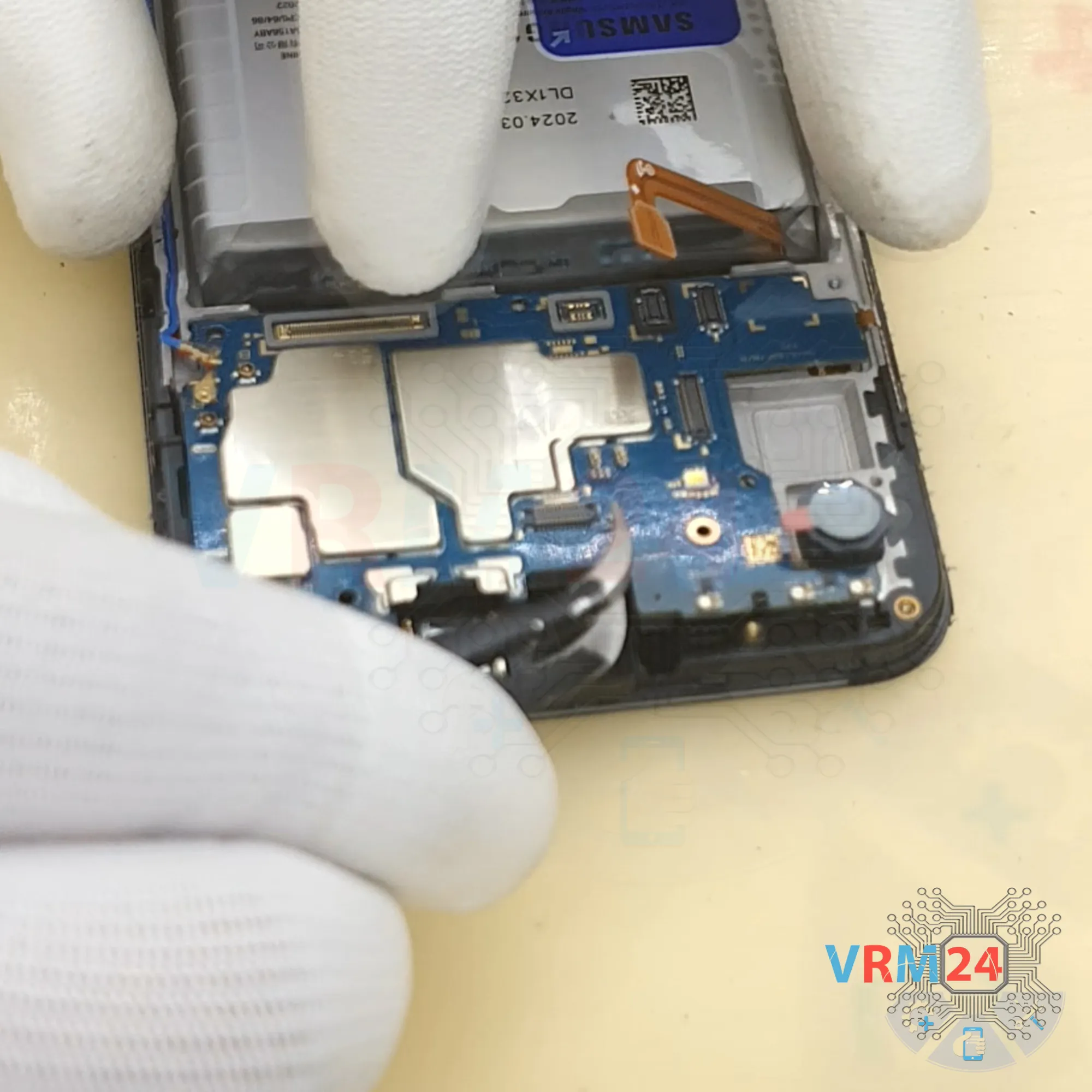

Затем осторожно приподнимаем и вынимаем основную плату — находим подходящий край, поддеваем, вынимаем и переворачиваем её.

⚠️️ Не сгибайте плату при извлечении и не поддевайте её инструментами извнутри. Вы можете случайно повредить внутренние компоненты или шлейфы.

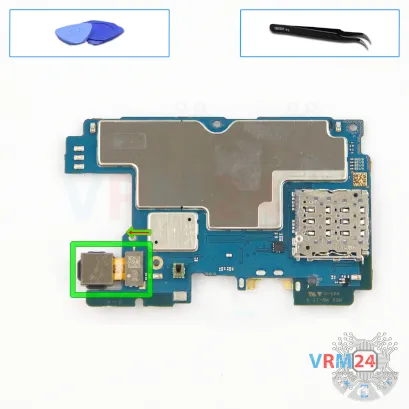

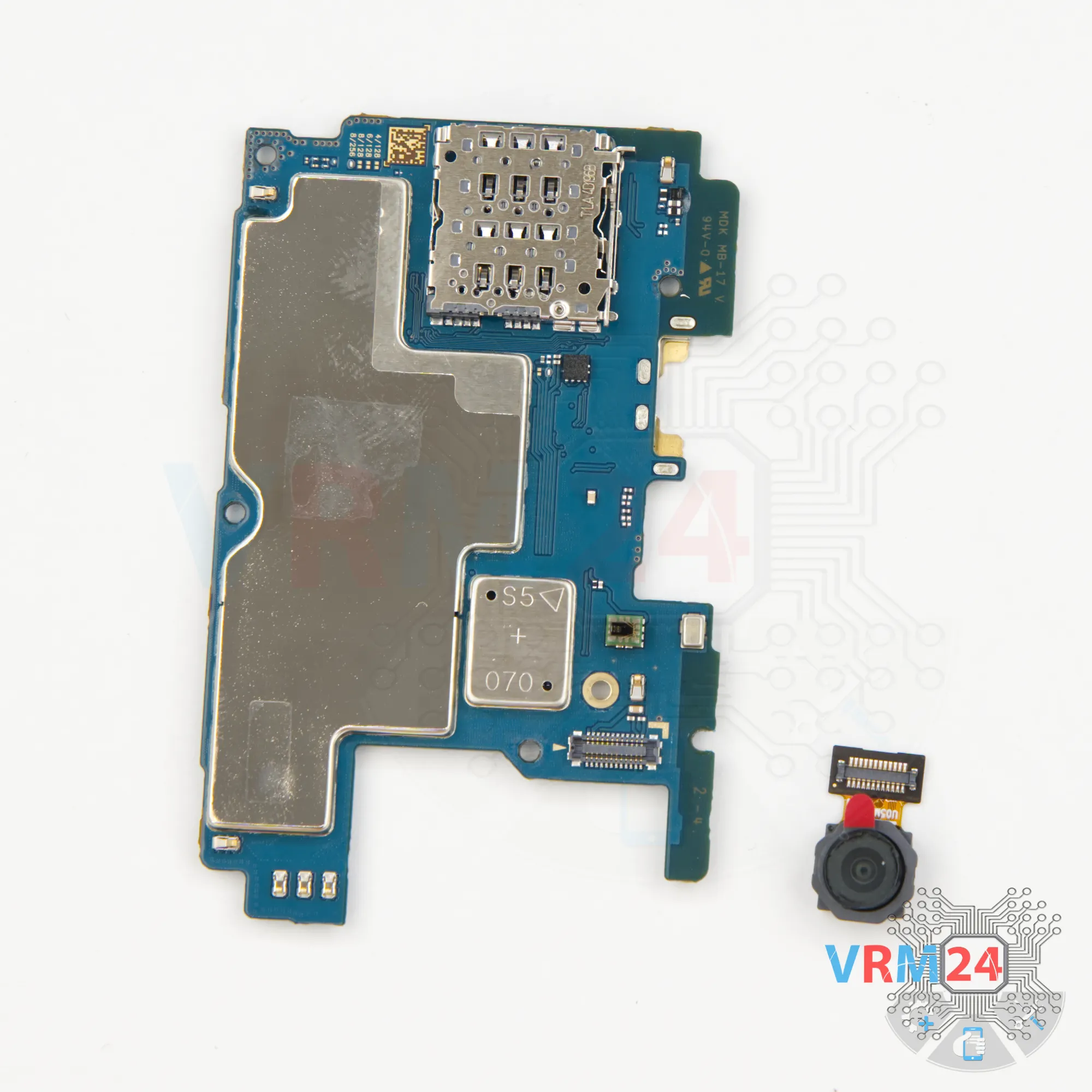

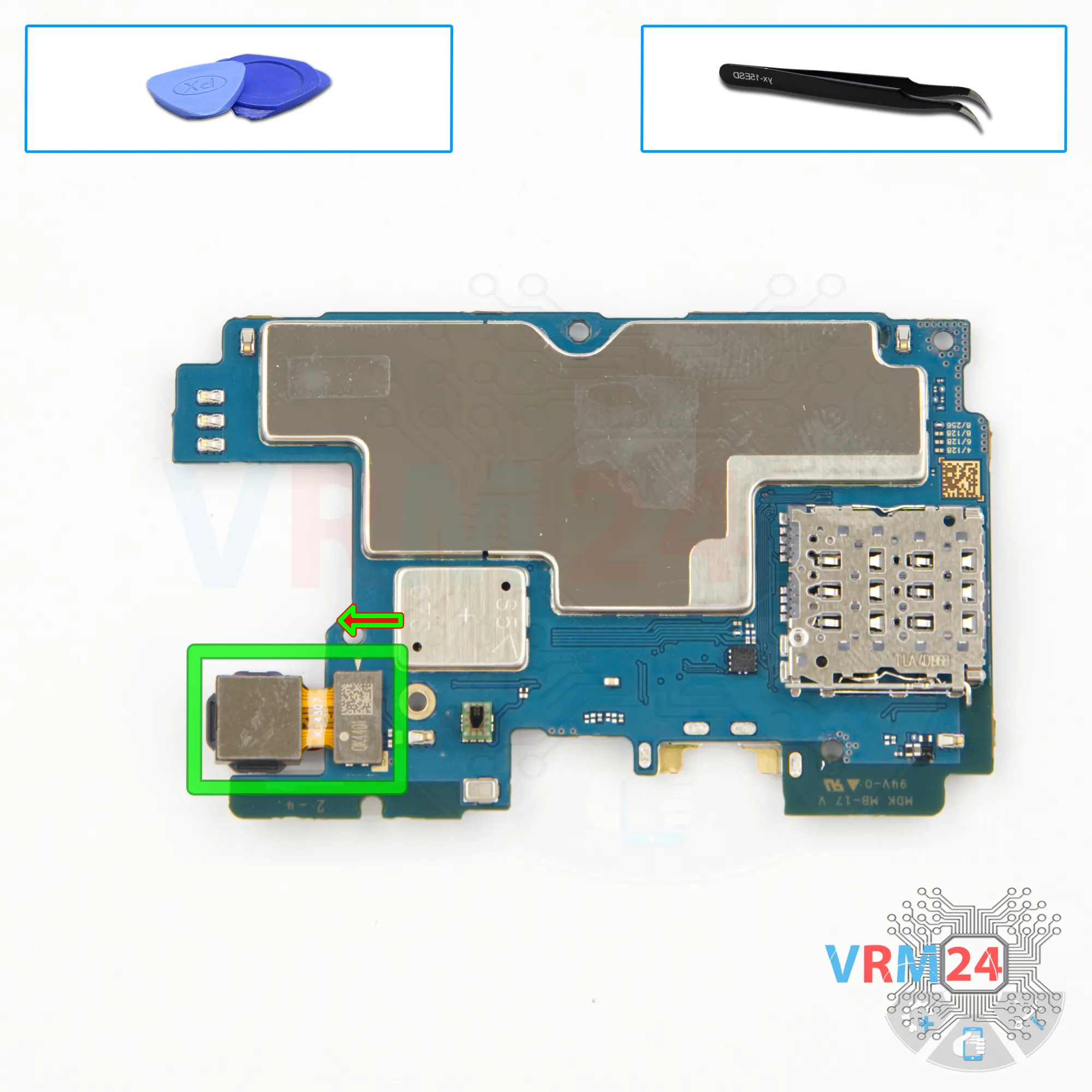

Отсоединияем и извлекаем третью основную камеру, затем убираем её в сторону.

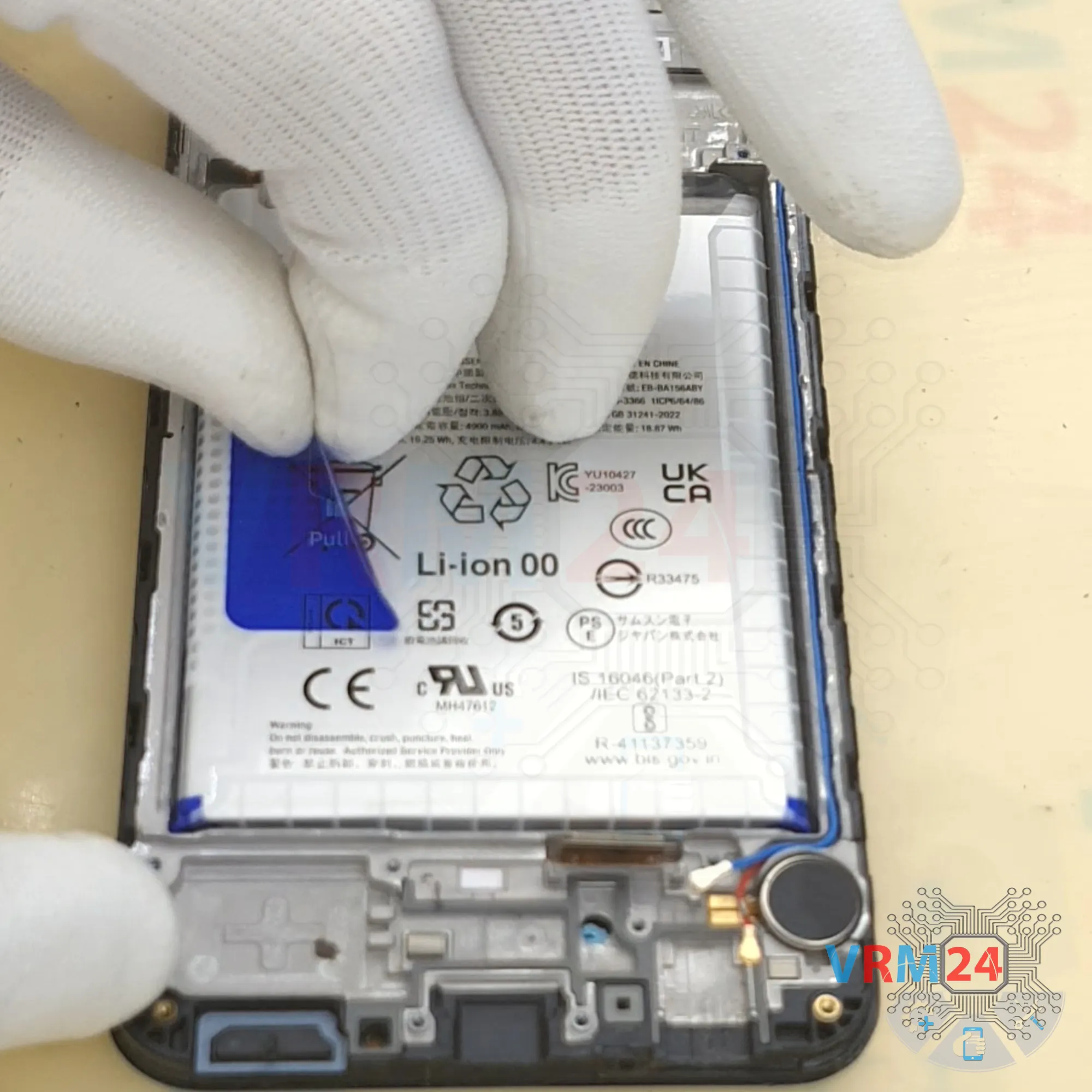

Наконец, переходим к извлечению аккумулятора. Как и в других моделях Samsung последних лет, у нас есть синий язычок — аккуратно разворачиваем его.

Также обратите внимание на прозрачную проклейку по бокам — ее стоит отвернуть, чтобы она не мешала отсоединению.

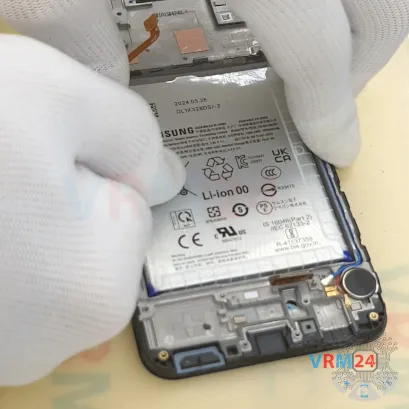

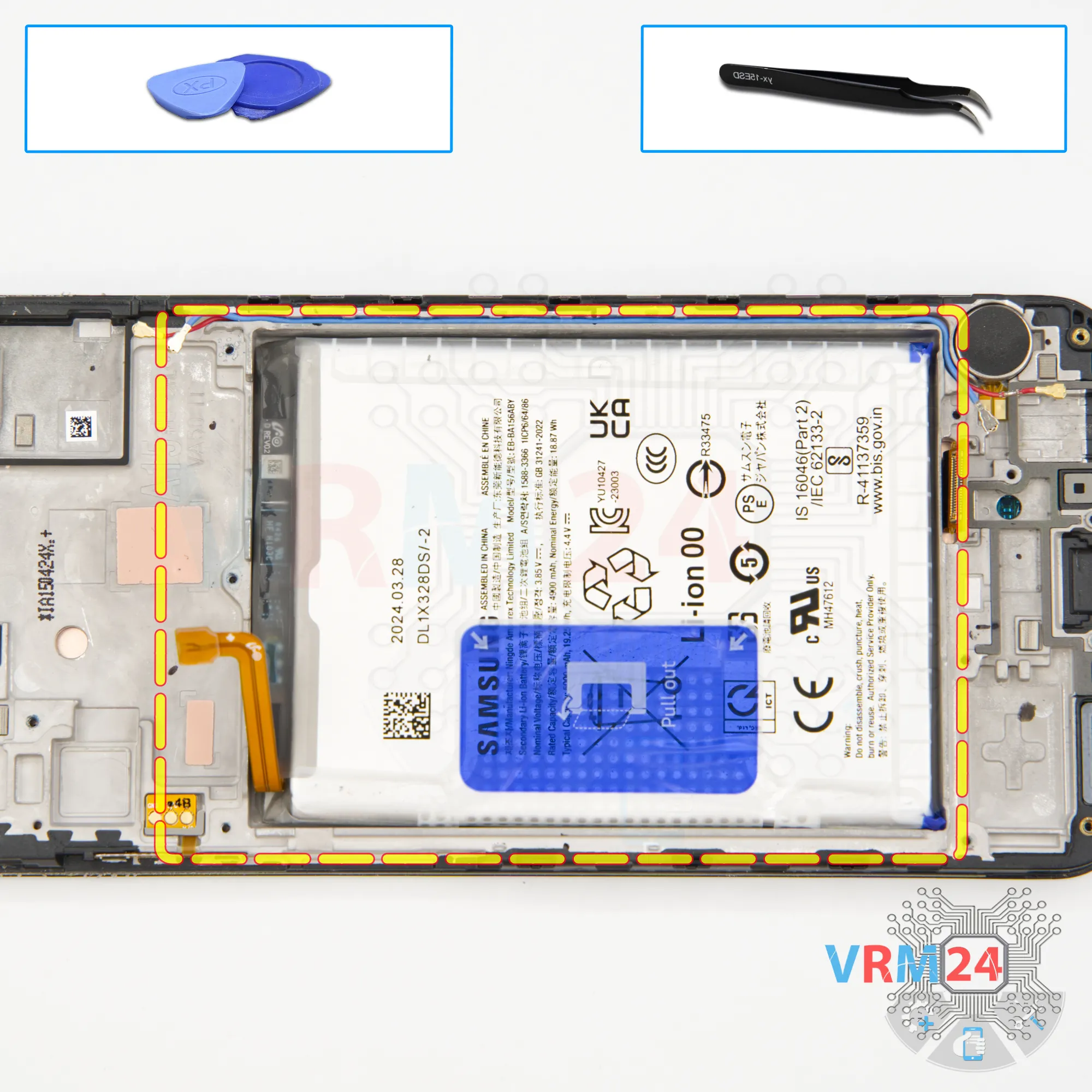

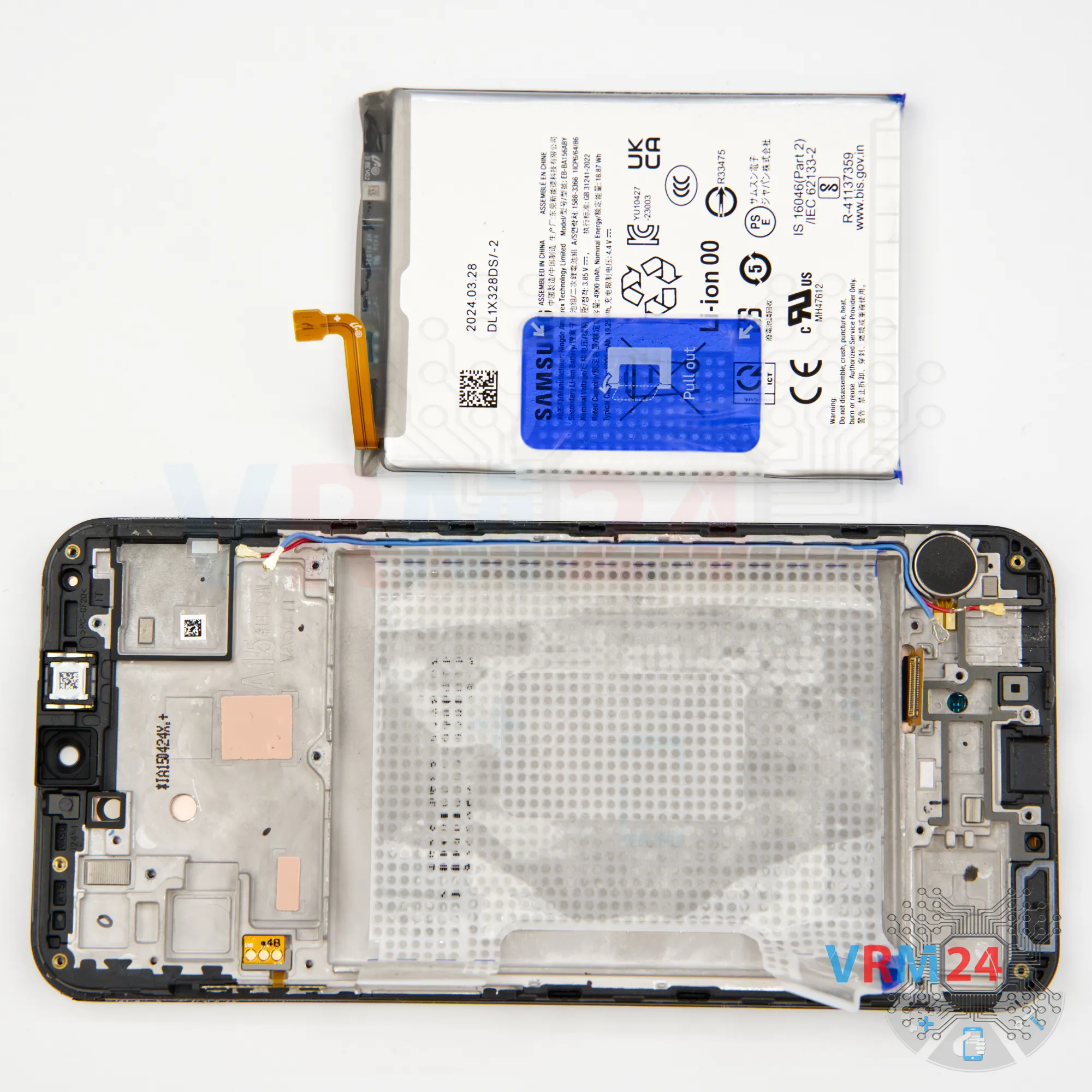

Аккуратно тянем за язычок вверх. Следите за проклейкой на боках, чтобы она не мешала и продолжайте тянуть до полного извлечения аккумулятора.

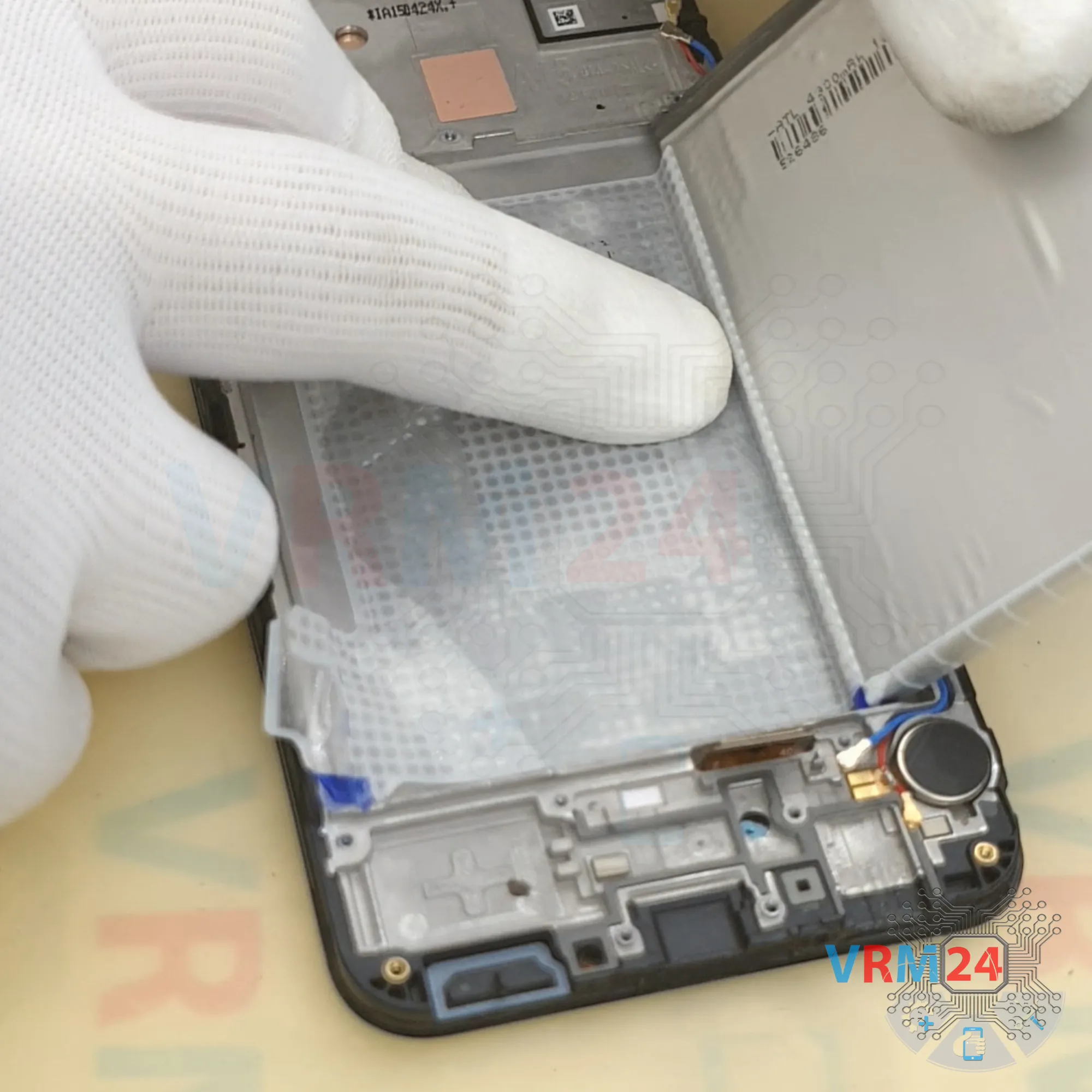

Под аккумулятором находится прозрачное защитное покрытие.

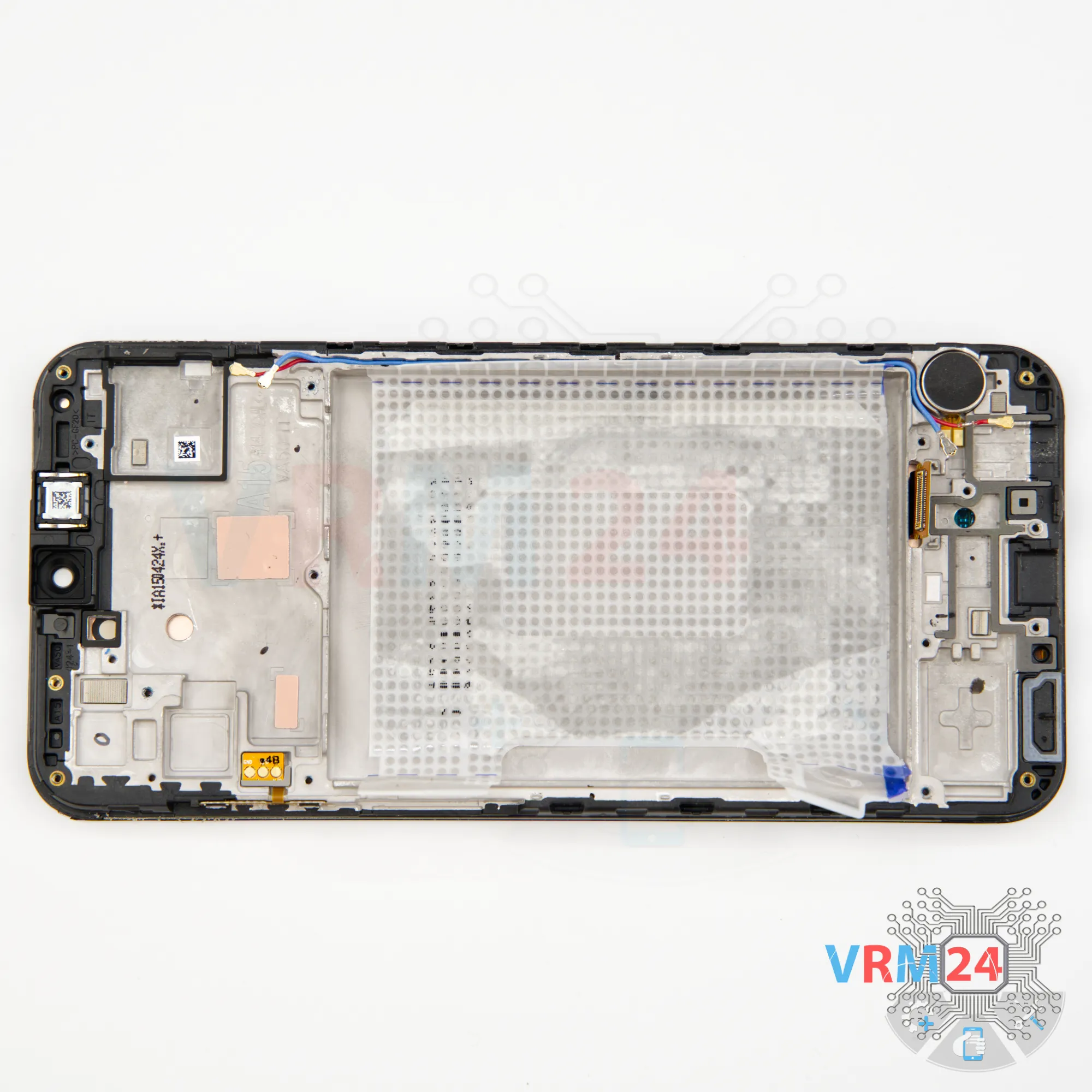

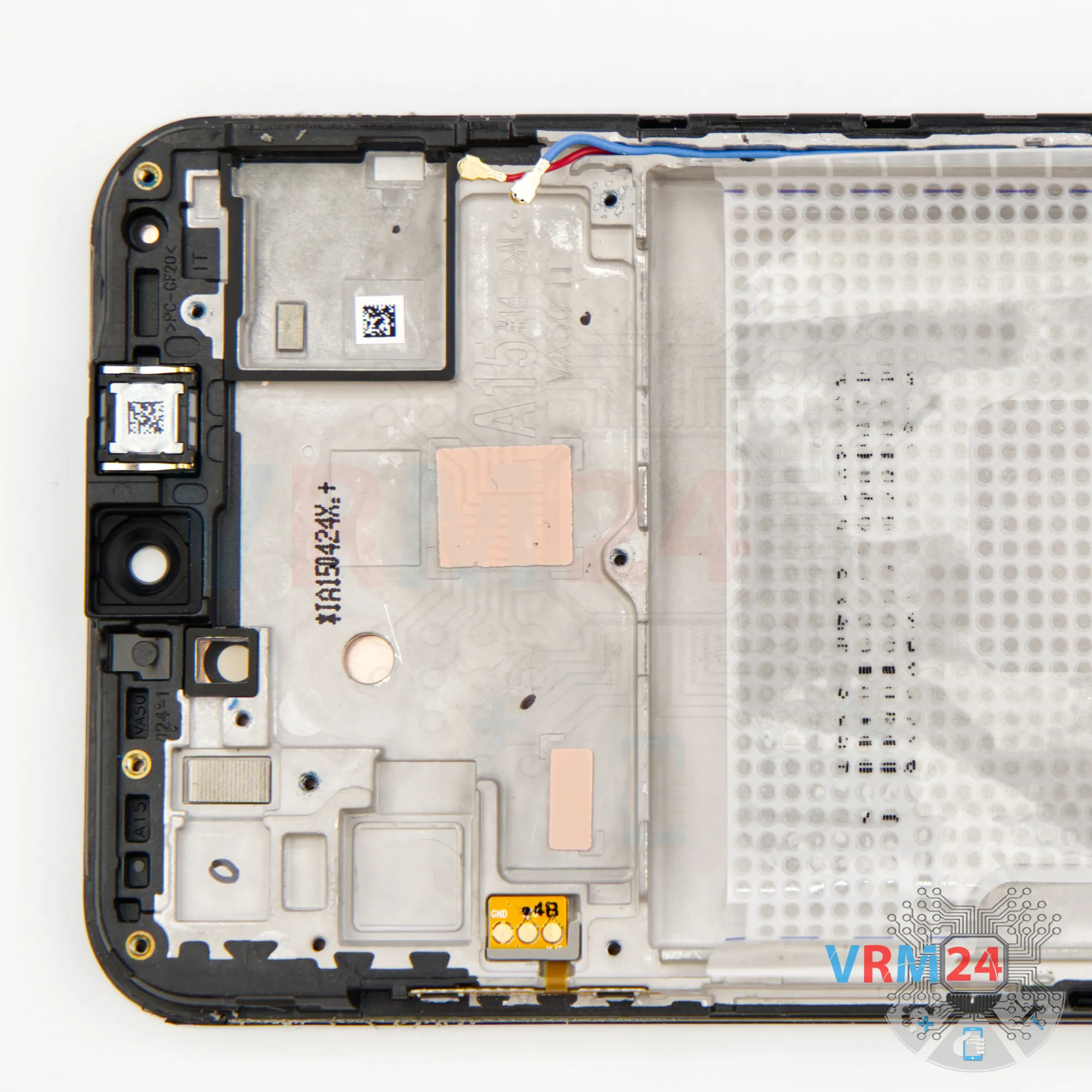

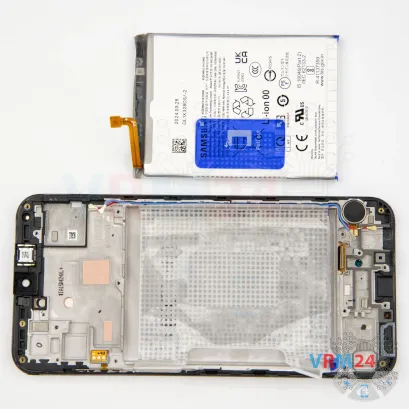

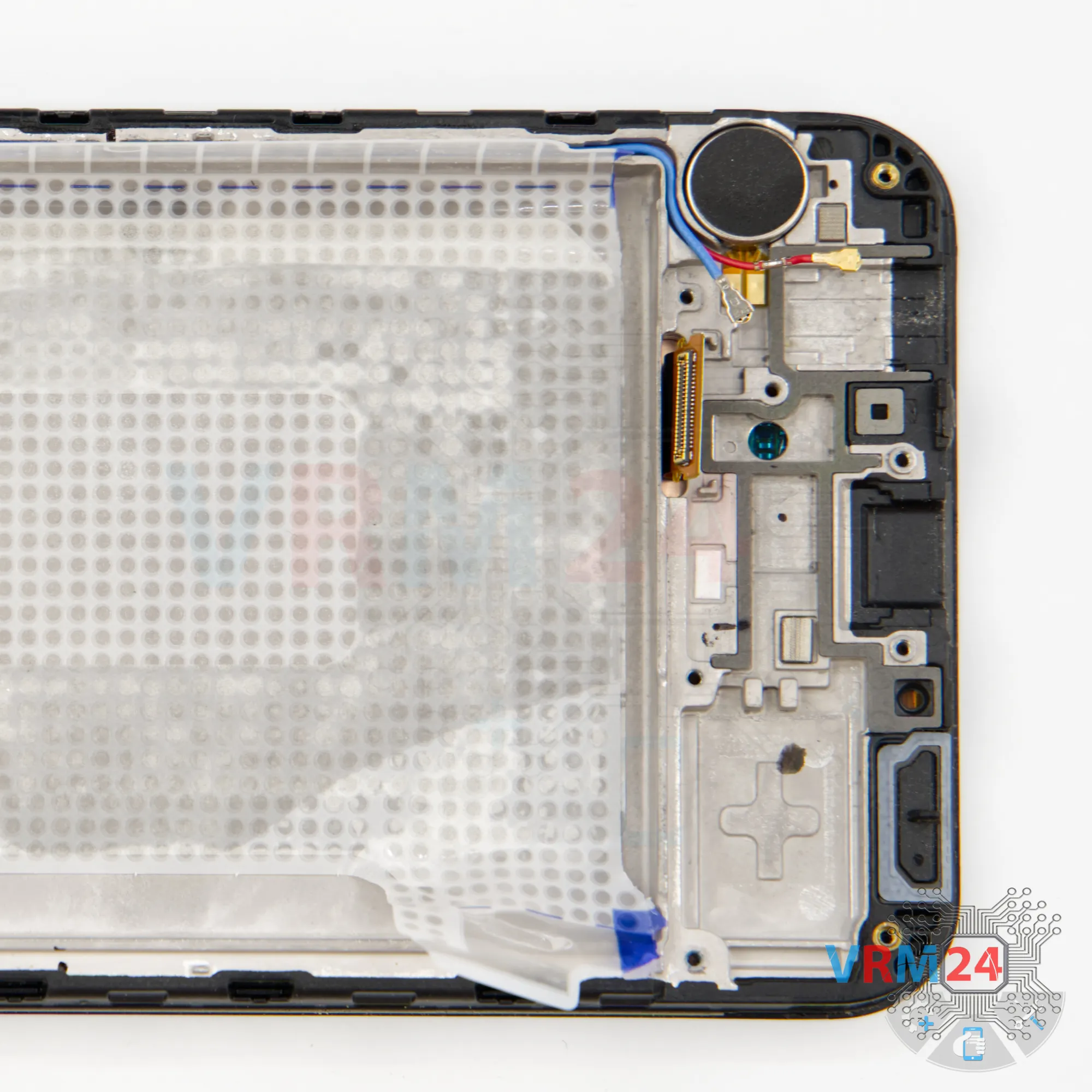

ℹ️️ В корпусе дисплея остались: слуховой динамик, вибромотор и шлейфы.
