Сложность разборки:
Сложно
Время разборки:
10 мин

Рекомендованные инструменты

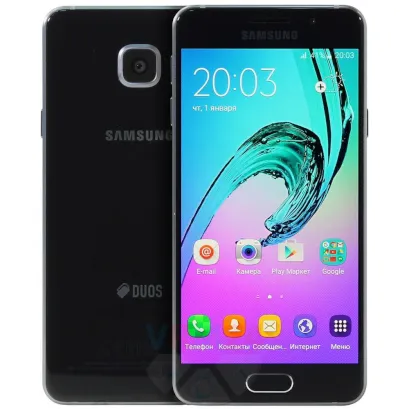

Разборка/Ремонт мобильного девайса Samsung Galaxy A3 (2016) SM-A310 (Самсунг Галакси А3 (2016)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 1/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

 ⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 2/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 3/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 16 болтов по периметру устройства.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 4/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 4/2 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 4/3

Шаг 4.

Отсоединяем среднюю рамку.

 ⚠️ Обратите внимание!

Рамка плотно приклеена. Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 5/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 5/2 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 5/3

Шаг 5.

Используя специальный вкладыш вынимаем аккумуляторную батарею.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/2 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/3 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/4 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/5 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 6/6

Шаг 6.

Отключаем коннекторы на основной печатной плате.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 7/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 8/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 8/2 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 8/3

Шаг 8.

Вынимаем основную печатную плату.

⚠️ Обратите внимание!

Основная плата соединена с нижней платой межплатным шлейфом с коннектором с внутренней стороны.


Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 9/1 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 9/2 Как разобрать Samsung Galaxy A3 (2016) SM-A310, Шаг 9/3

Шаг 9.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A3 (2016) SM-A310 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Samsung Galaxy A3 (2016) SM-A310 — Самсунг Галакси А3 (2016), выпущенных для рынков разных стран.
