Samsung Galaxy A30s SM-A307
Samsung Galaxy A30s SM-A307
Сложность разборки:
Средняя
Время разборки:
9 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy A30s SM-A307 (Самсунг Галакси А30эс) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 1/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 1/2

Шаг 1.

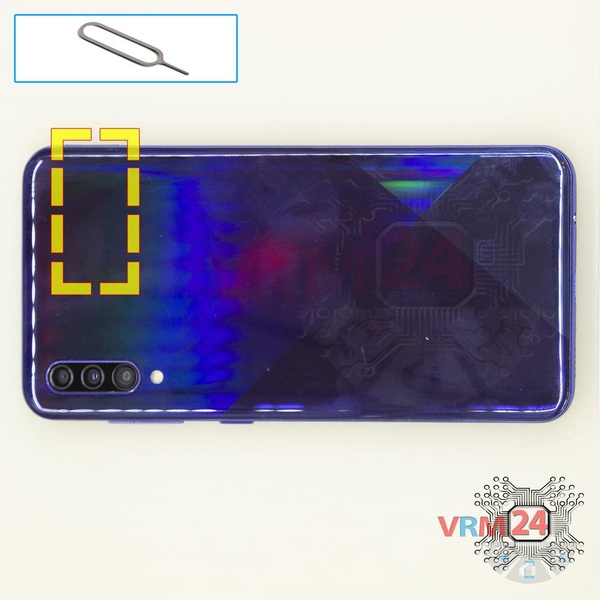

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 2/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 2/2

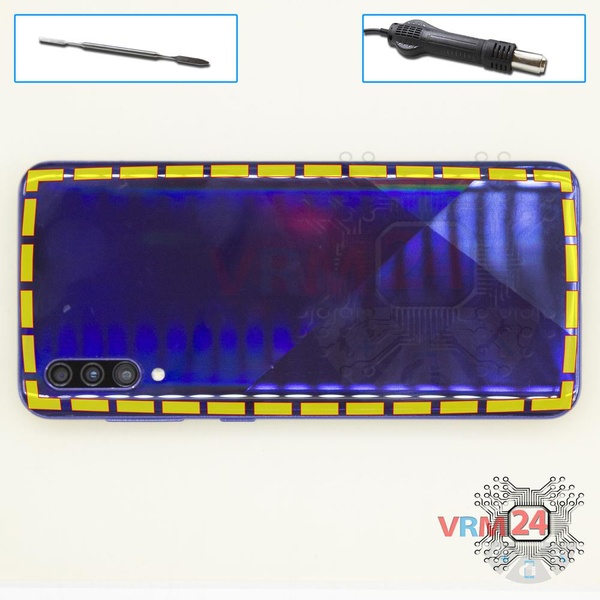

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 3/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 3/2

Шаг 3.

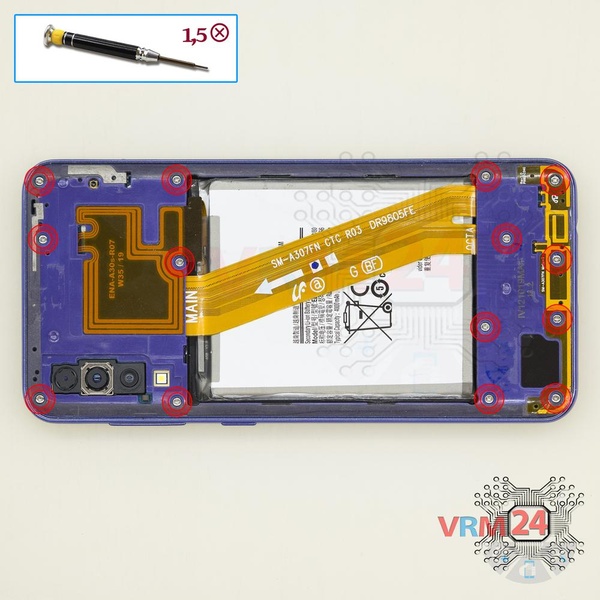

При помощи отвертки (крестовая 1,5 мм) откручиваем 14 болтов по периметру телефона.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 4/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 4/2

Шаг 4.

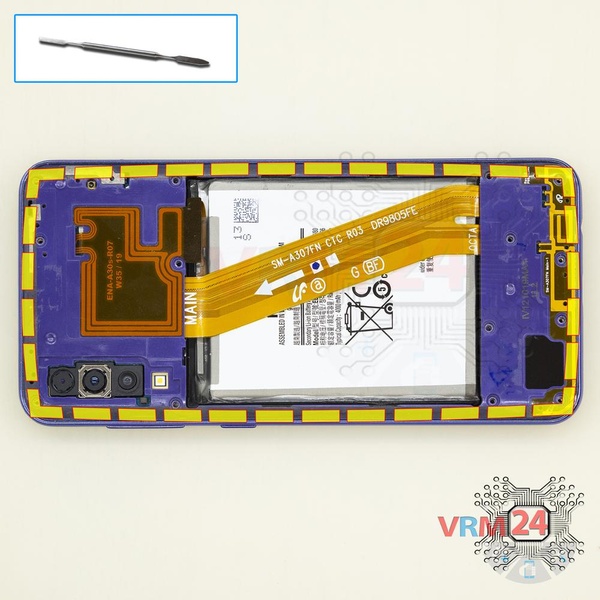

Отсоединяем среднюю рамку.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 5/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 5/2

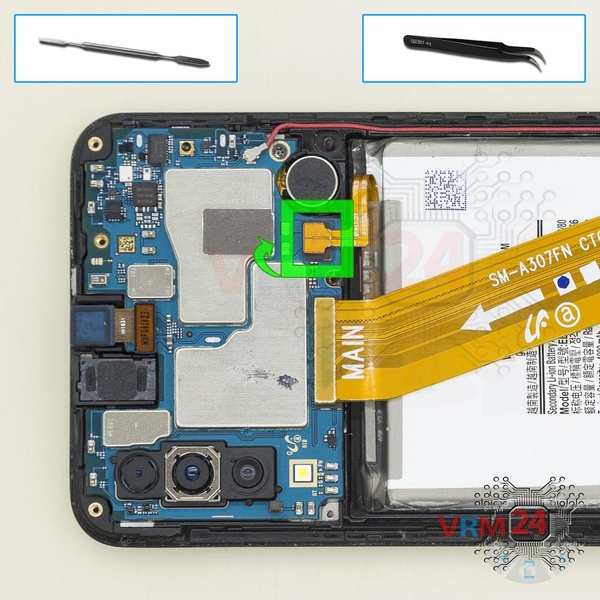

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Samsung Galaxy A30s - EB-BA505ABU.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 6/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 6/2

Шаг 6.

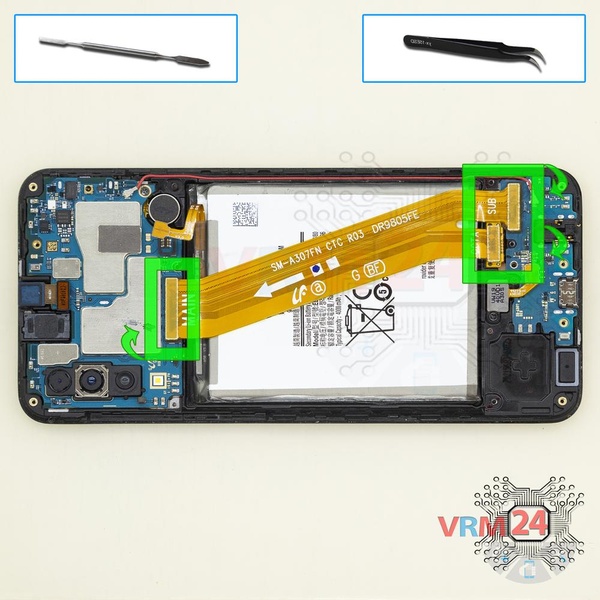

Отсоединяем коннекторы и снимаем межплатный кабель.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 7/1

Шаг 7.

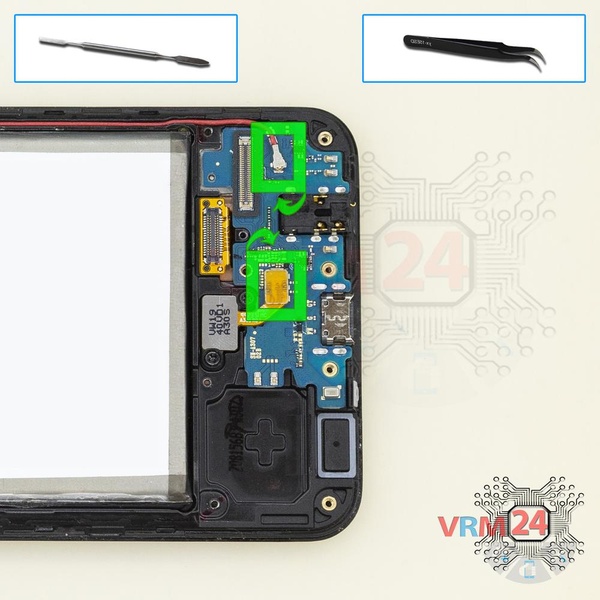

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 8/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 8/2

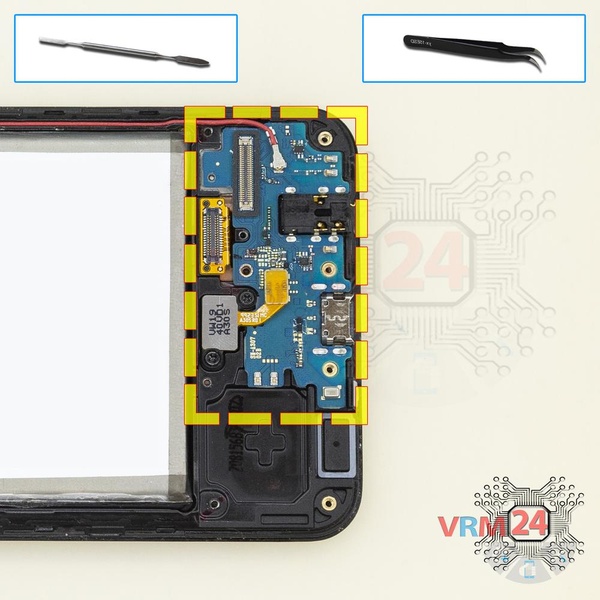

Шаг 8.

Снимаем печатную плату.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 9/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 9/2

Шаг 9.

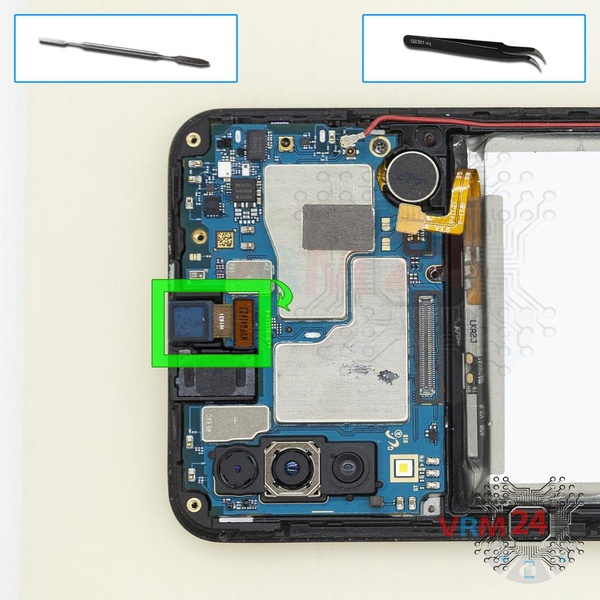

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 10/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 10/2

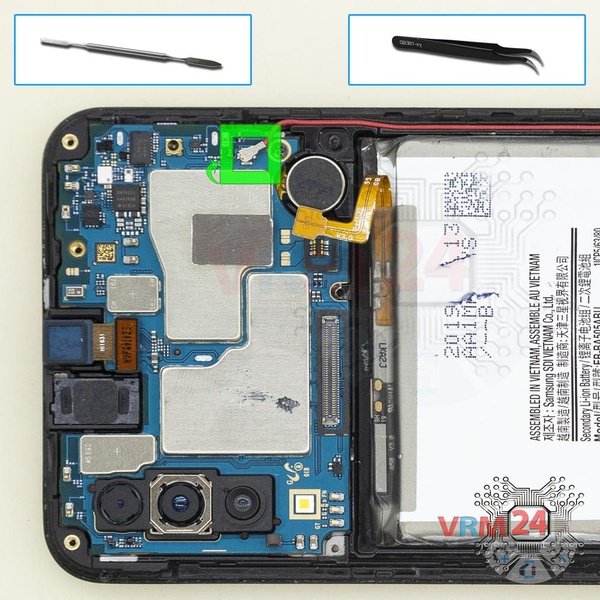

Шаг 10.

Отсоединяем коннектор коаксиального кабеля.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 11/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 11/2

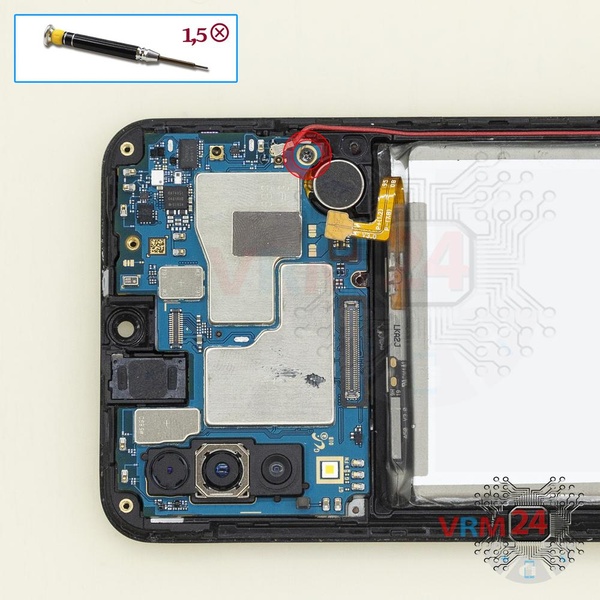

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 12/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 12/2

Шаг 12.

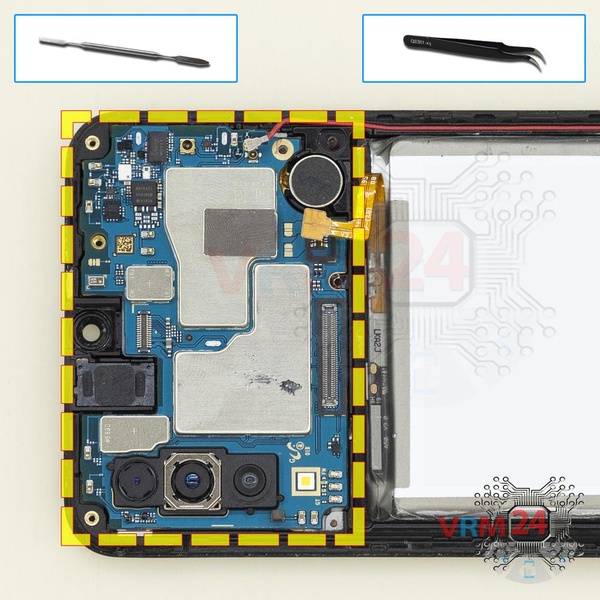

Снимаем печатную плату.

Как разобрать Samsung Galaxy A30s SM-A307, Шаг 13/1 Как разобрать Samsung Galaxy A30s SM-A307, Шаг 13/2

Шаг 13.

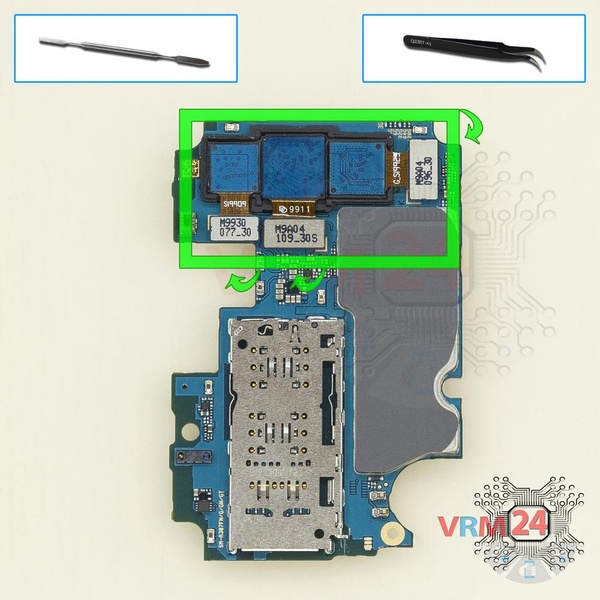

Отсоединяем коннекторы на печатной плате и снимаем сборку из трех тыловых камер.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A30s SM-A307 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy A30s SM-A307
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Samsung Galaxy A30s SM-A307 — Самсунг Галакси А30эс, выпущенных для рынков разных стран.
