Разборка/Ремонт мобильного девайса Samsung Galaxy A34 SM-A346 (Самсунг Галакси А34) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Прежде всего нам нужно вынуть лоток карт. Для этого используем специальный инструмент, вставляем его в отверстие и аккуратно выдвигаем совмещенный лоток для сим-карт и карт памяти.

⚠️️ Обратите внимание! Не нажимайте слишком сильно. Это может привести к поломке механизма извлечения лотка.

После этого нам необходимо нагреть поверхность задней крышки до температуры примерно 70° С или 160° F. Для этого используем нагревательный коврик, можно использовать фен.

И через 5–7 минут можно переходить к отсоединению задней крышки.

Чтобы отсоединить заднюю крышку, используем тонкую пластиковую пленку. Этой пленкой может быть пленка от нового дисплея или пленка из канцелярского магазина. Осторожно вставляем ее в зазор между задней крышкой и средней крышкой. Аккуратно проведите пленкой по краю, срезая клеевую основу.

Нужно быть осторожными, так как задняя крышка слегка утоплена в среднюю крышку. Нам нужно быть осторожными в районе камер. Будьте осторожны с боковыми кнопками, чтобы случайно ничего не повредить.

На задней крышке, как мы видим, у нас ничего не представлено.

После этого нам нужно открутить восемь винтов в верхней части. Для этого мы используем крестовую отвертку 1,5 мм или Philips #000.

Внешне все винты выглядят одинаково, но мы тем не менее рекомендуем на всякий случай располагать их на специальной поверхности в определенном порядке.

Затем нам нужно отсоединить крышку, скрывающую материнскую плату, крышку с дорожками антенн.

Осторожно с помощью неметаллического инструмента подцепляем ее в правильном месте и конечно нам очень важно найти это правильное место и отсоединить крышку.

Отсоединяем разъем аккумулятора при первой возможности. Во избежание повреждений используйте неметаллический или пластиковый инструмент.

ℹ️️ В модели Samsung Galaxy A34 SM-A346 установлен аккумулятор EB-BA546ABY емкостью 5000 мАч (также известный как аккумуляторная батарея).

И переходим к откручиванию семи винтов в нижней части.

Винты нижней части тоже выглядят одинаково, и мы также рекомендуем на всякий случай размещать их на специальной поверхности.

Для откручивания винтов также используем полуторамиллиметровую крестовую отвертку.

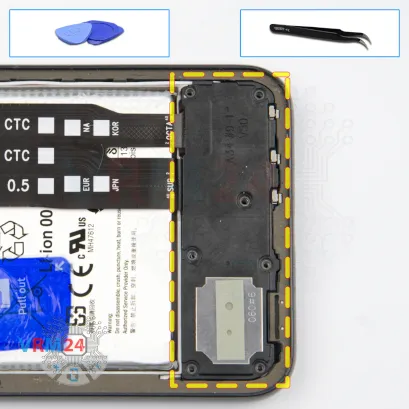

Затем нам нужно отсоединить крышку в нижней части. Также находим подходящее место, где можно подцепить, аккуратно приподнять и отсоединить крышку.

Отключаем разъемы на субплате и материнской плате и снимаем межплатный шлейф.

ℹ️️ Стрелки на шлейфе FFC (гибкий плоский шлейф) указывают на его правильное положение.

Затем отсоединяем разъемы коаксиальных кабелей, освобождаем сами кабели из зажимов, крепящих их к платам, и вынимаем два коаксиальных кабеля.

Затем крестовой отверткой 1,5 мм откручиваем два винта фиксирующих субплату.

Осторожно выкручиваем винты и располагаем их отдельно, потому что винты отличаются от предыдущих и по цвету, и по размеру.

Также отсоединяем разъем датчика отпечатков пальцев и нам еще предстоит отсоединить приклеенный разъем на субплате. Для этого нам нужно аккуратно подцепить разъем с одного края и аккуратно отклеить его и отвернуть его шлейф в сторону, чтобы он нам не мешал.

И теперь мы можем аккуратно и без проблем вынуть субплату.

Итак, вынимаем субплату. На субплате расположены порт зарядки, микрофон.

И мы сможем отсоединить одну из тыльных камер. Камеру лучше удерживать за основание или за шлейф, чтобы случайно они не вылетели и не повредили линзы.

А ещё мы можем отсоединить фронтальную камеру. Аккуратно придерживаем ее, отсоединяем разъем и вынимаем фронтальную камеру.

С помощью отвертки Philips 1,5 мм (PH #000) выкручиваем один винт, фиксирующих материнскую плату.

После этого мы можем отсоединить материнскую плату. Находим подходящее место, где можно аккуратно поддеть и вынуть материнскую плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Переворачиваем материнскую плату и отсоединяем две тыльные камеры. Также удерживаем камеры, чтобы они не выпали и мы ничего не повредили.

Наконец, мы переходим к отсоединению аккумулятора.

Нам нужно отвернуть синий язычок посередине и два прозрачных язычка по краям, чтобы они не мешали отсоединить батарею. Однако, как это часто бывает с аккумуляторами такого типа, если просто потянуть за синий язычок, ничего не произойдет. Потому что клейкая основа батареи на самом деле припаивается к рамке дисплея - возможно, из-за перепадов температур или нагрева.

Итак, мы пытаемся аккуратно отодвинуть язычки по краям, потянув за синий язычок посередине, но ничего не получается. Поэтому, мы берем тонкий инструмент, аккуратно пытаемся приподнять аккумулятор в нескольких местах.

Очень важно соблюдать осторожность и не давить на батарею силой, чтобы не повредить корпус аккумулятора.

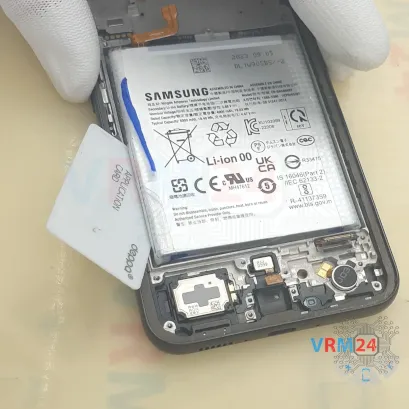

Итак, пробуем приподнять батарею, засовываем под батарею пластиковую карту и аккуратно срезаем припаянную часть.

Аккуратно проводим пластиковой картой вдоль боковой части аккумулятора вверх и вниз, срезая прилипшую/присохшее клейкое покрытие и конечно же стараемся аккуратно приподнять аккумулятор.

Не нужно торопиться, не нужно дейсствовать силой, чтобы случайно не повредить корпус аккумулятора.

И наконец, мы отсоединили аккумулятор. Как мы видим, под аккумулятором у нас имеется клеевое прозрачное покрытие и места, где аккумулятор припаялся или очень сильно пристал к клеевому покрытию.

ℹ️️ В рамке дисплея остаются: разговорный динамик, динамик, дактилоскопический датчик и вибромотор.
