Сложность разборки:
Средняя

Рекомендованные инструменты

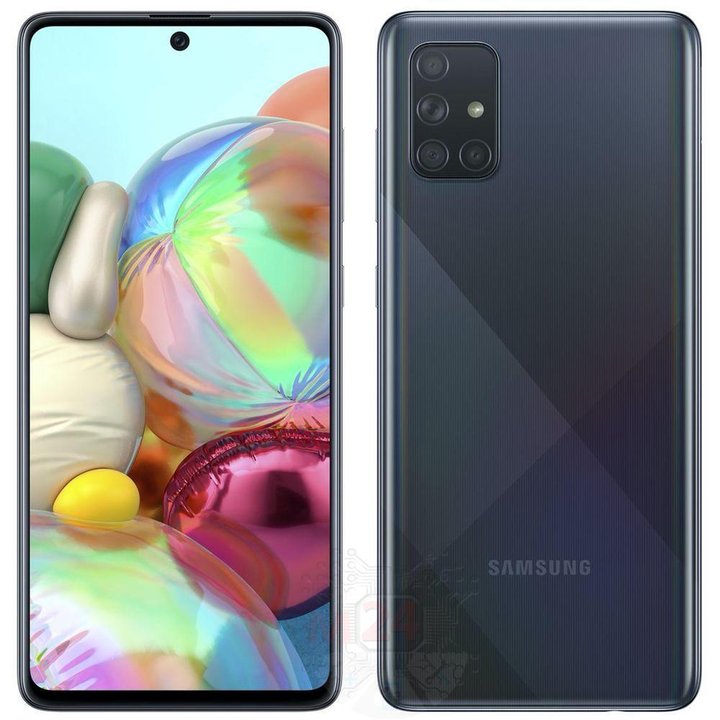

Разборка/Ремонт мобильного девайса Samsung Galaxy A51 SM-A515 (Самсунг Галакси А51) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 1/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 1/2

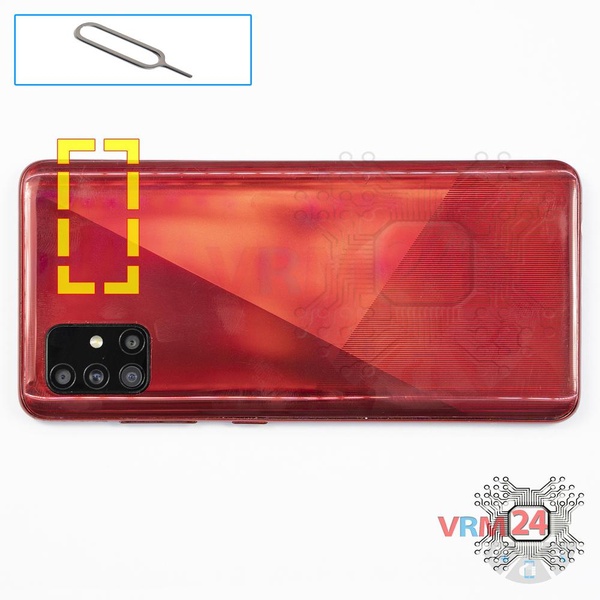

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 2/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 2/2

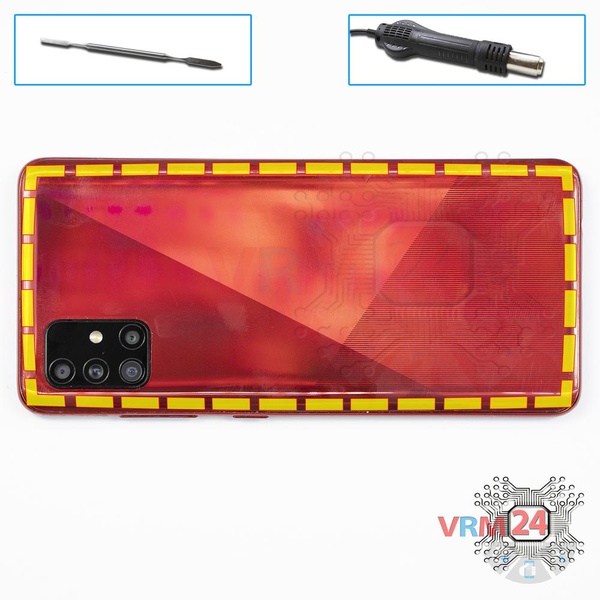

Шаг 2. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 3/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 3/2

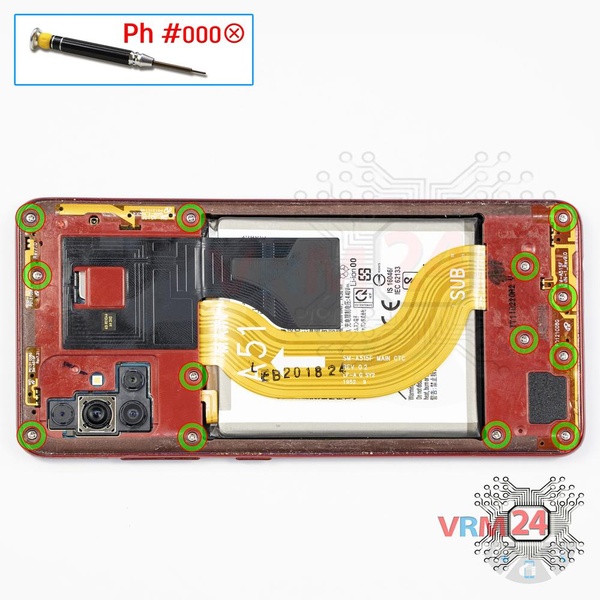

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 13 винтов.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 4/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 4/2

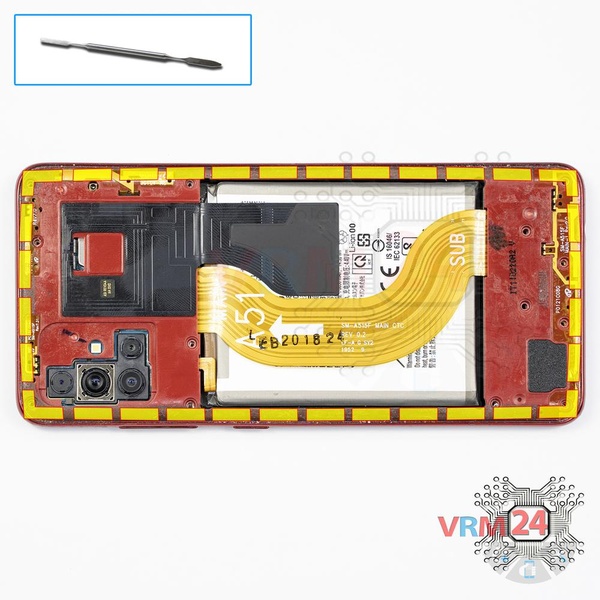

Шаг 4. Открываем среднюю крышку

Снять крышку с динамиком, боковыми кнопками, контактными площадками антенн. Крышка защищает печатные платы (PCB). Старайтесь приподнять крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 5/1

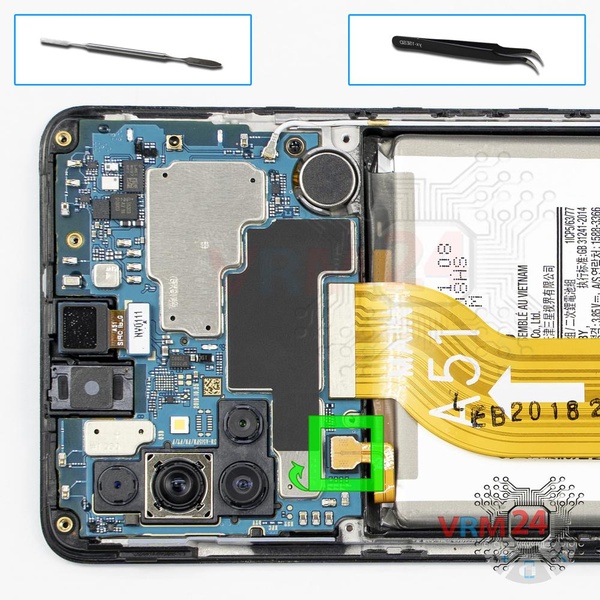

Шаг 5. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора.

ℹ️️ В модели Samsung Galaxy A51 SM-A515 установлен аккумулятор EB-BA515ABY емкостью 4000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 6/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 6/2

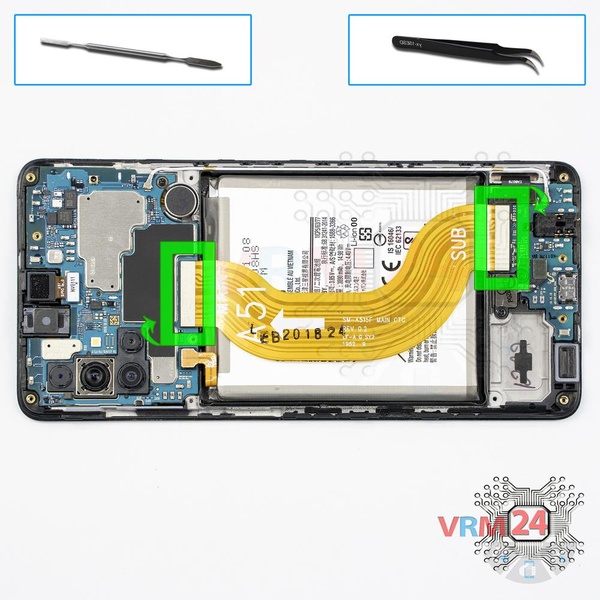

Шаг 6. Отсоединяем межплатный шлейф

Осторожно, желательно с края, отсоедините разъемы и снимите межплатный кабель, соединяющий материнскую плату с дочерней платой (также известной как дополнительная плата).

⚠️️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

ℹ️️ Стрелка на кабеле FFC (гибкий плоский кабель) указывает на его правильное положение.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 7/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 7/2

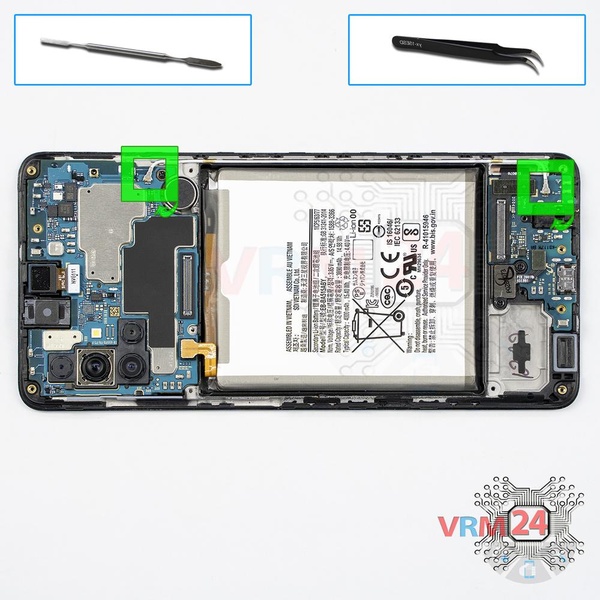

Шаг 7. Отсоединяем коаксиальный кабель

Отсоедините разъемы, отсоедините и снимите коаксиальный кабель.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 8/1

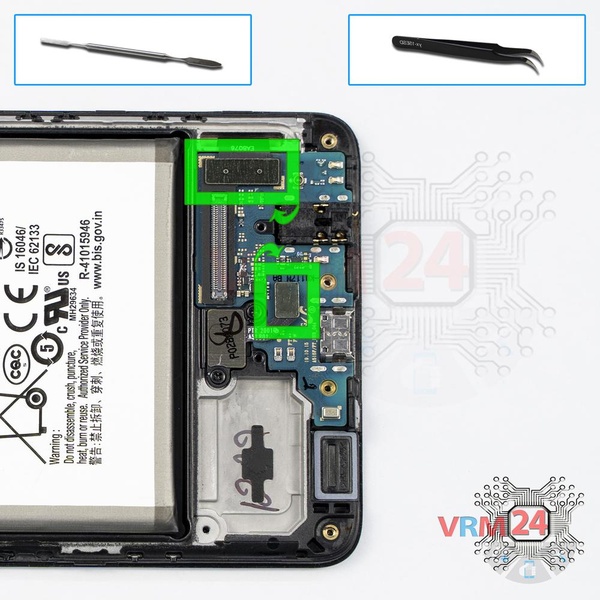

Шаг 8. Отсоединяем коннекторы

Отсоедините коннекторы межплатного подэкранного шлейфа, шлейфа датчика отпечатков пальцев на дочерней плате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 9/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 9/2

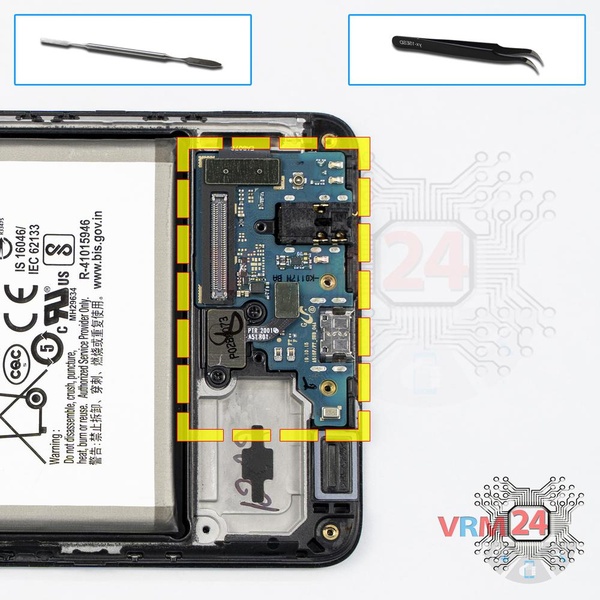

Шаг 9. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 10/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 10/2

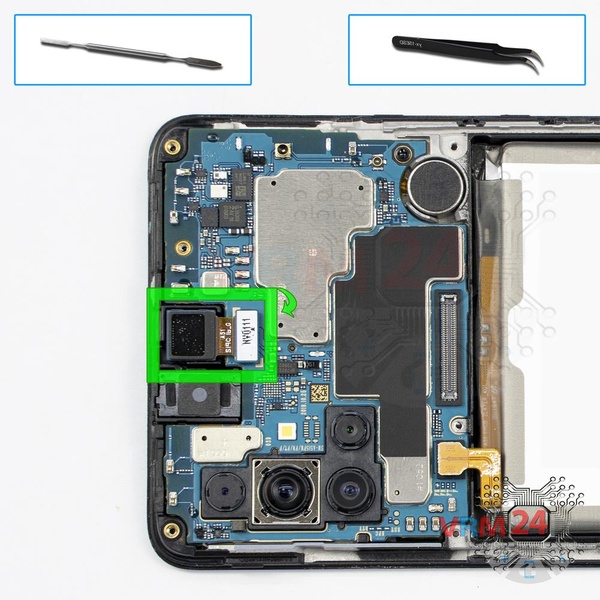

Шаг 10. Отсоединяем фронтальную камеру

Отсоедините разъем и снимите фронтальную (селфи) камеру.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 11/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 11/2

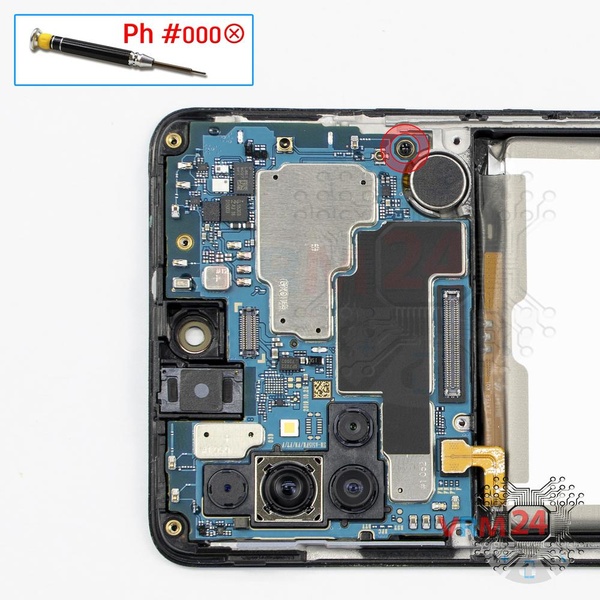

Шаг 11. Откручиваем винт

С помощью отвертки (Philips 1,5 мм PH000) открутите один винт, крепящий материнскую плату.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 12/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 12/2

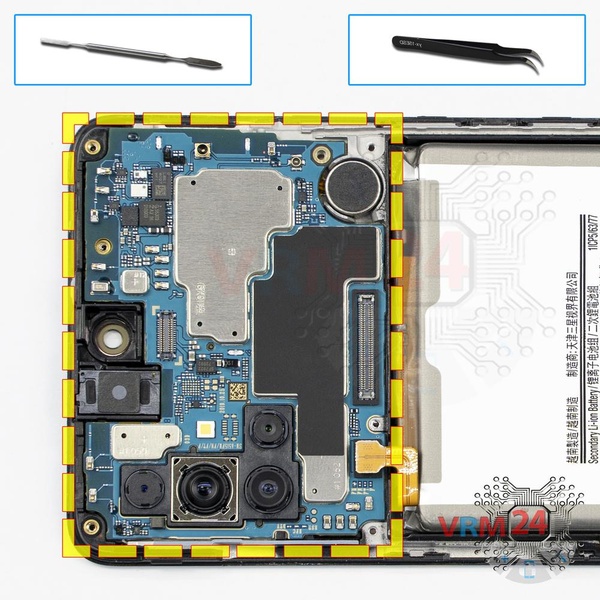

Шаг 12. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A51 SM-A515, Шаг 13/1 Как разобрать Samsung Galaxy A51 SM-A515, Шаг 13/2

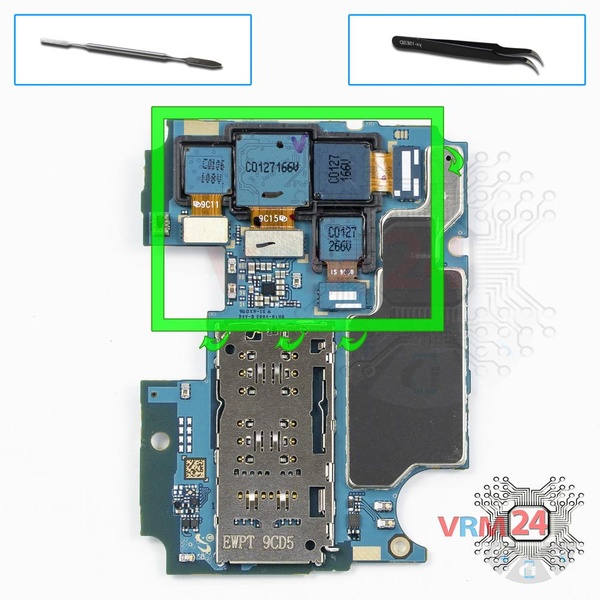

Шаг 13. Отсоединяем камеры

Отсоедините разъемы на материнской плате и снимите сборку из четырех задних камер.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A51 SM-A515 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Samsung Galaxy A51 SM-A515 — Samsung SM-A515F /DSN, SM-A515F /DS, SM-A515F /DST, SM-A515F /DSM, SM-A515F /N, выпущенных для рынков разных стран.
