⚠️️ Перед разборкой не забудьте выключить телефон.
Средняя
Рекомендованные инструменты




Разборка/Ремонт мобильного девайса Samsung Galaxy A56 SM-A566 (Самсунг Галакси А56) с описанием каждого шага и необходимого набора инструментов.
Автор / Специалист по созданию контента с 10+ летним опытом работы

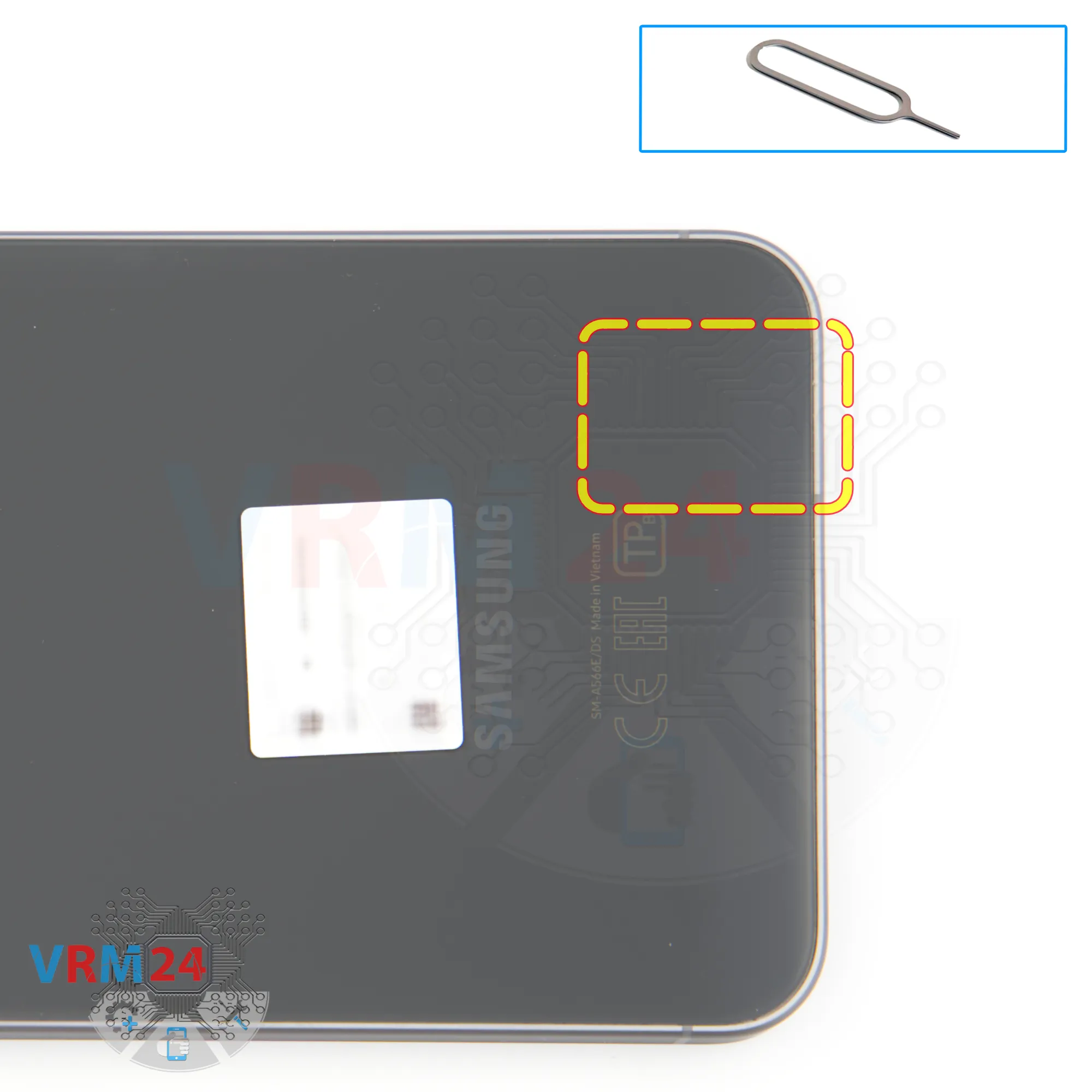

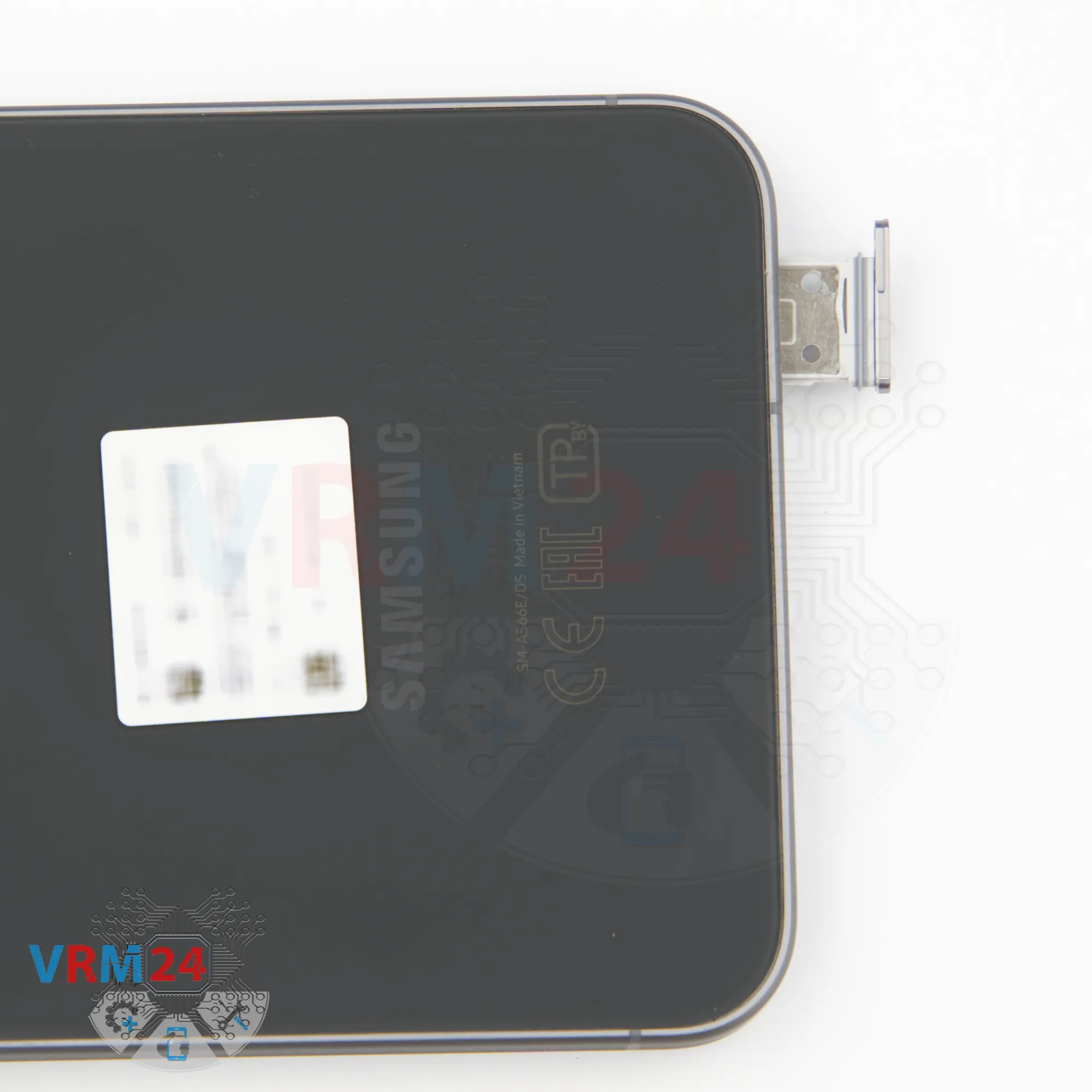

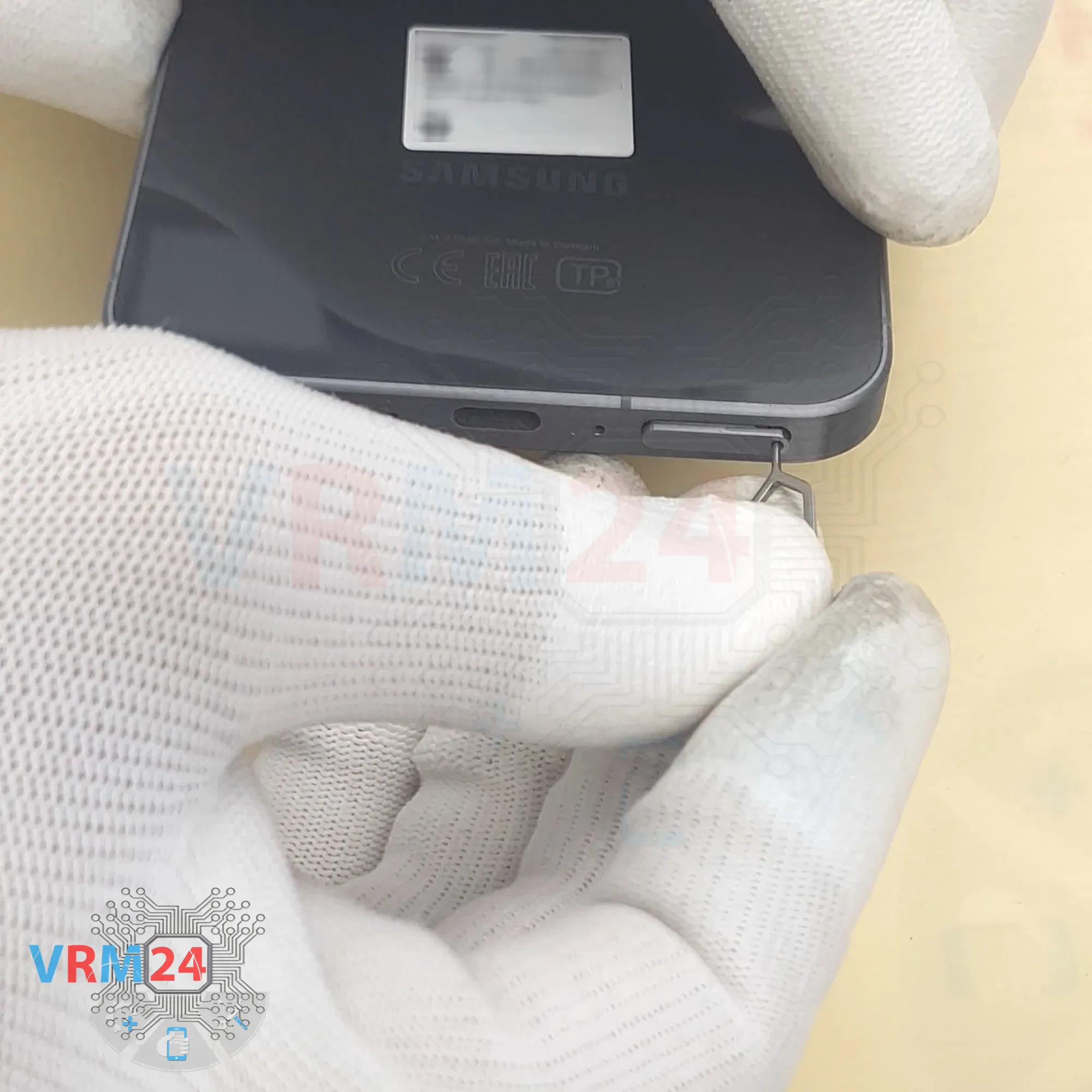

Шаг 2. Вынимаем Лоток карт
Вначале нужно вынуть лоток для SIM-карты.
Для этого используем специальный инструмент. Вставляем его в отверстие и аккуратно выталкиваем лоток.
Если лоток плохо выходит, можно дополнительно использовать пинцет.

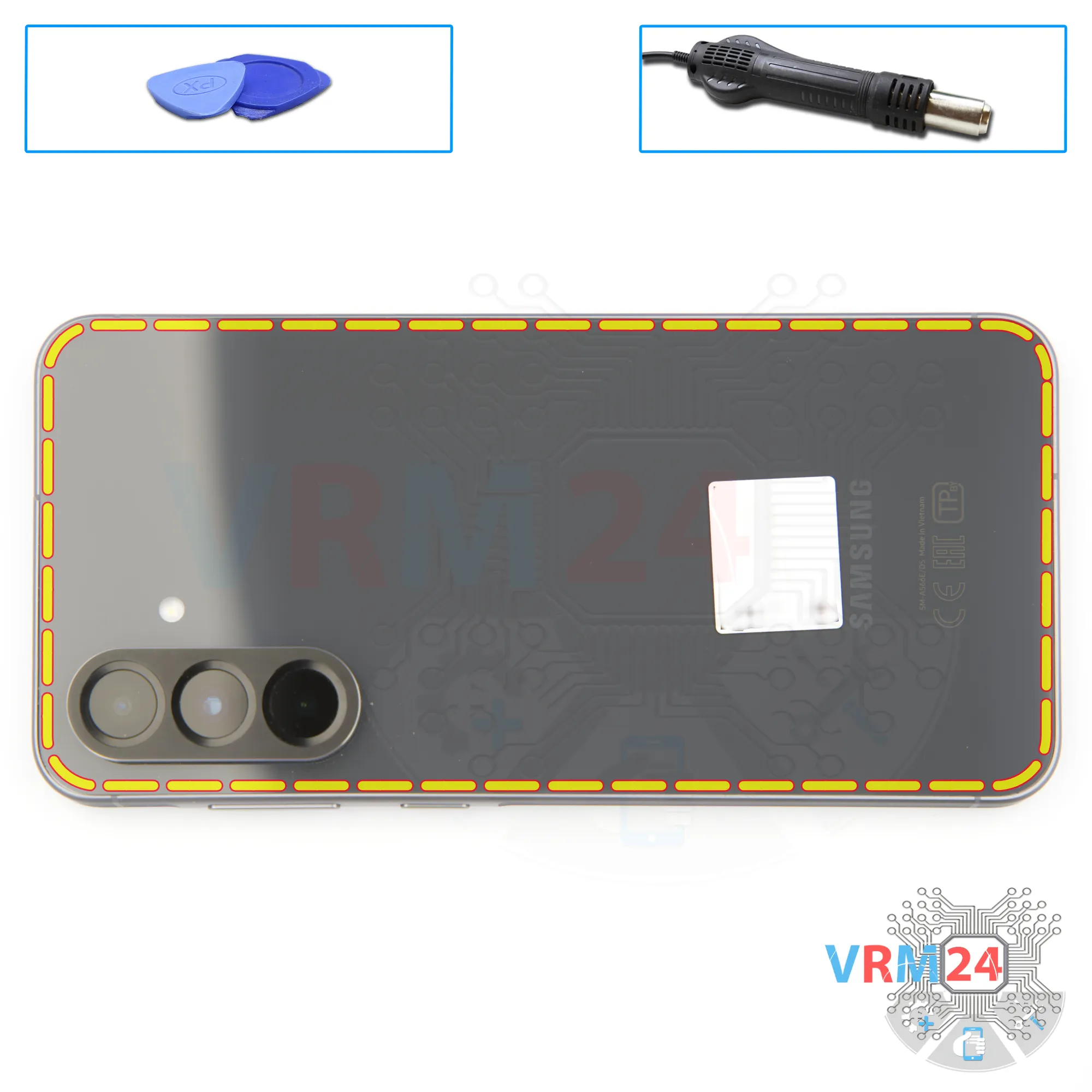

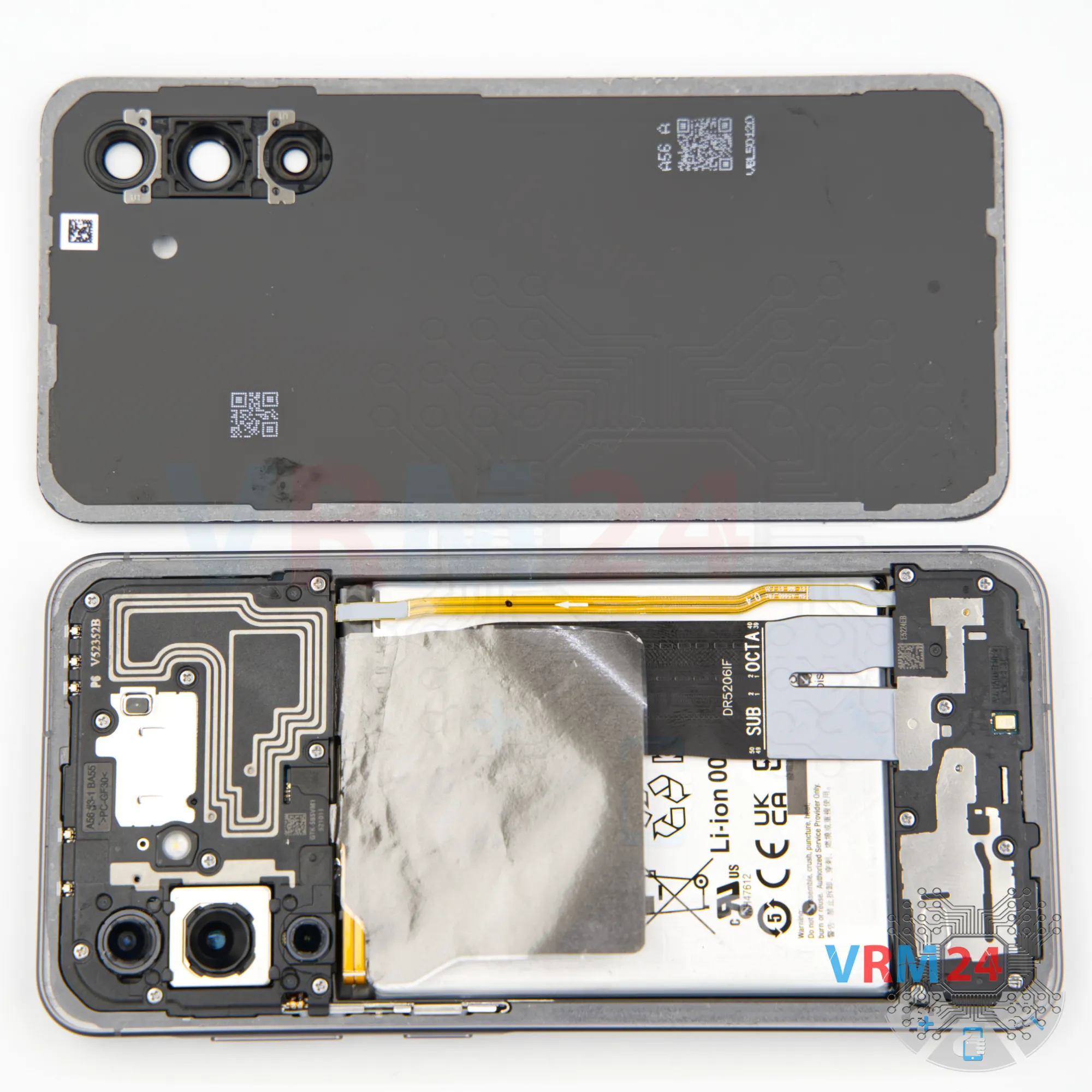

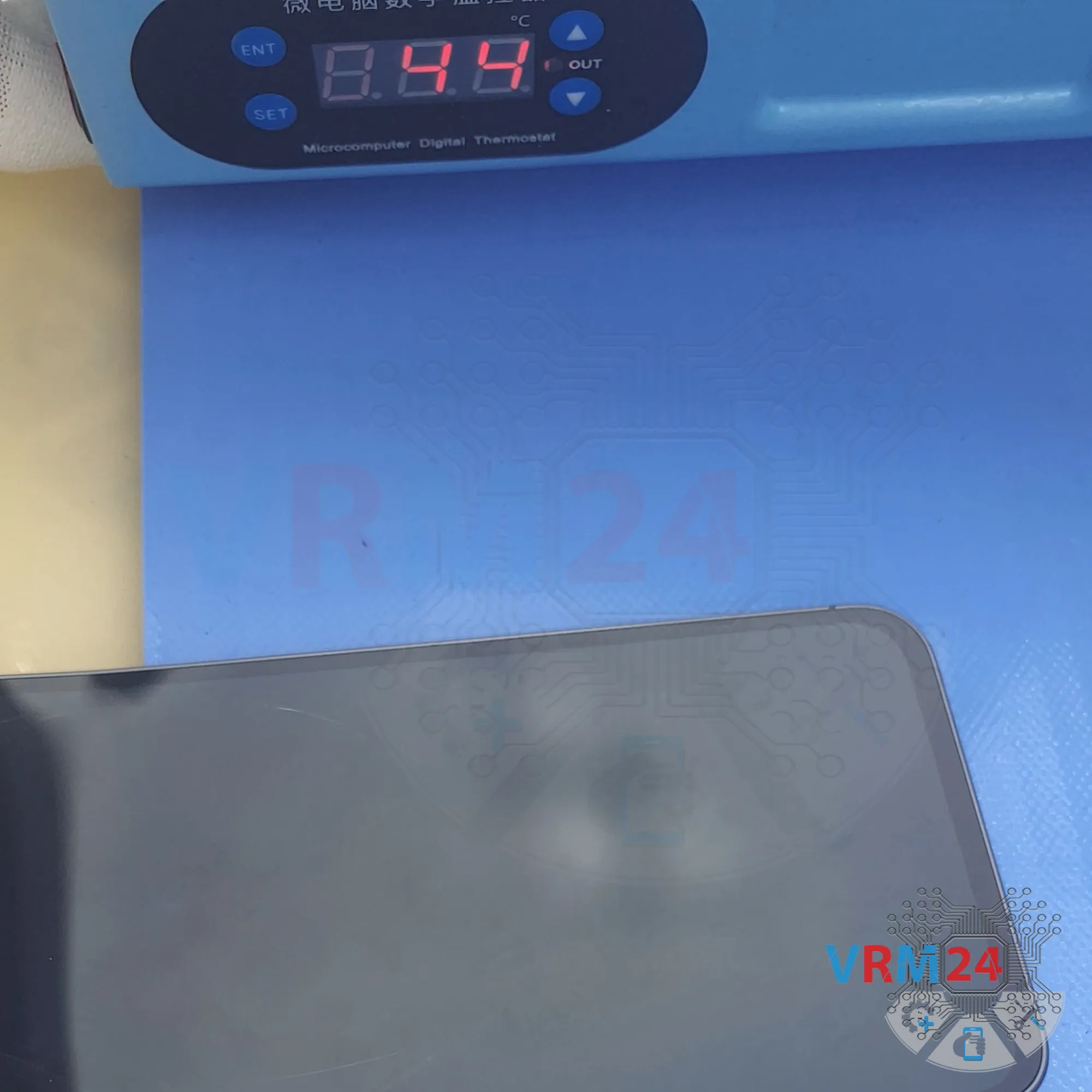

Шаг 3. Открываем заднюю крышку
Затем необходимо разогреть поверхность задней крышки до примерно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но можно также использовать фен.
После 5–7 минут нагрева можно перейти к отсоединению задней крышки.

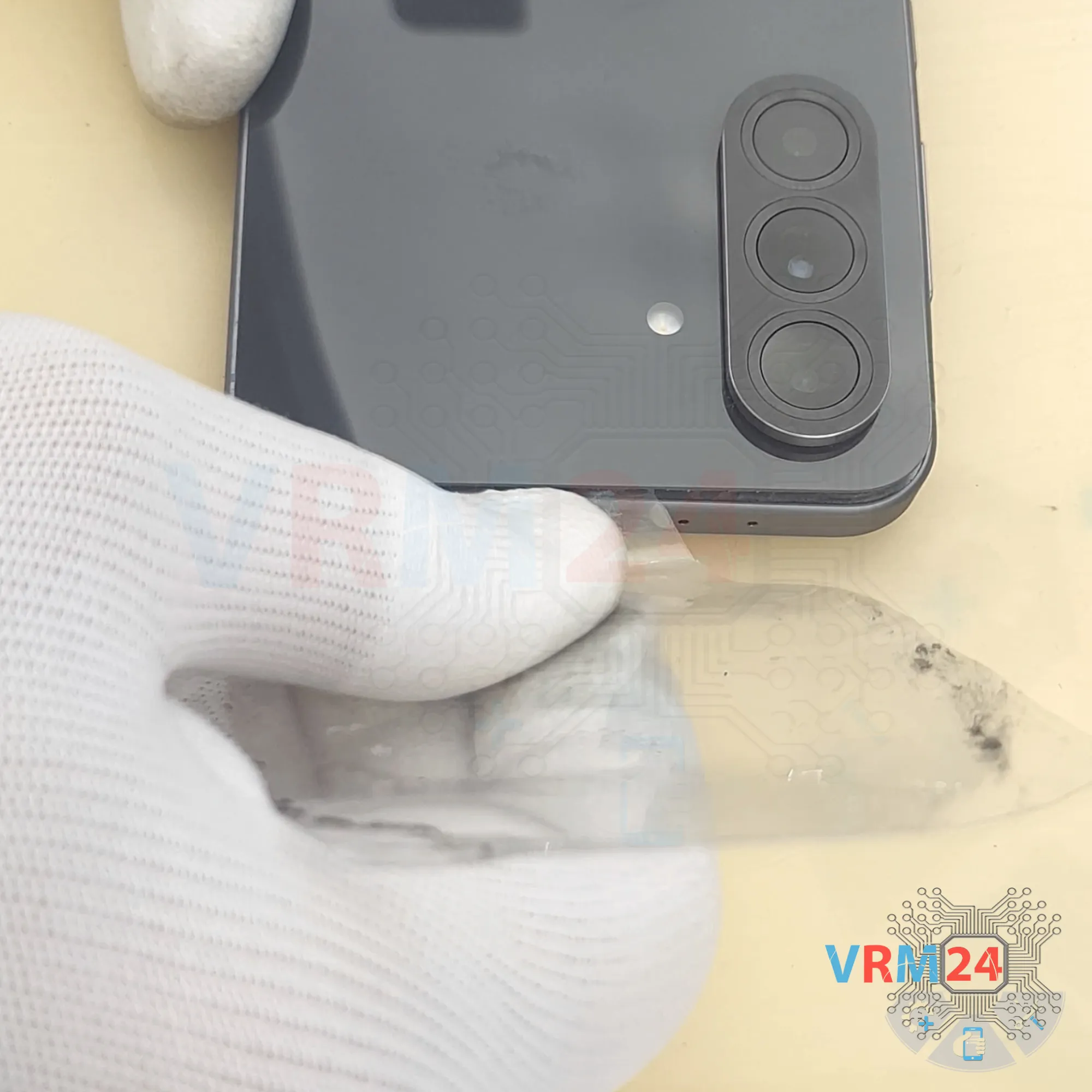

Для этого используем тонкую пластиковую пленку. Это может быть защитная пленка с нового дисплея или пленка из канцтоваров. Аккуратно вставляем её в зазор между задней крышкой и средней крышкой, и проводим пленкой вдоль края срезая клеевой слой.
Нужно быть особенно аккуратным в районе камер, чтобы случайно не повредить линзы. Лучше не проталкивать пленку слишком глубоко, под крышку, так как там могут располагаться шлейфы.

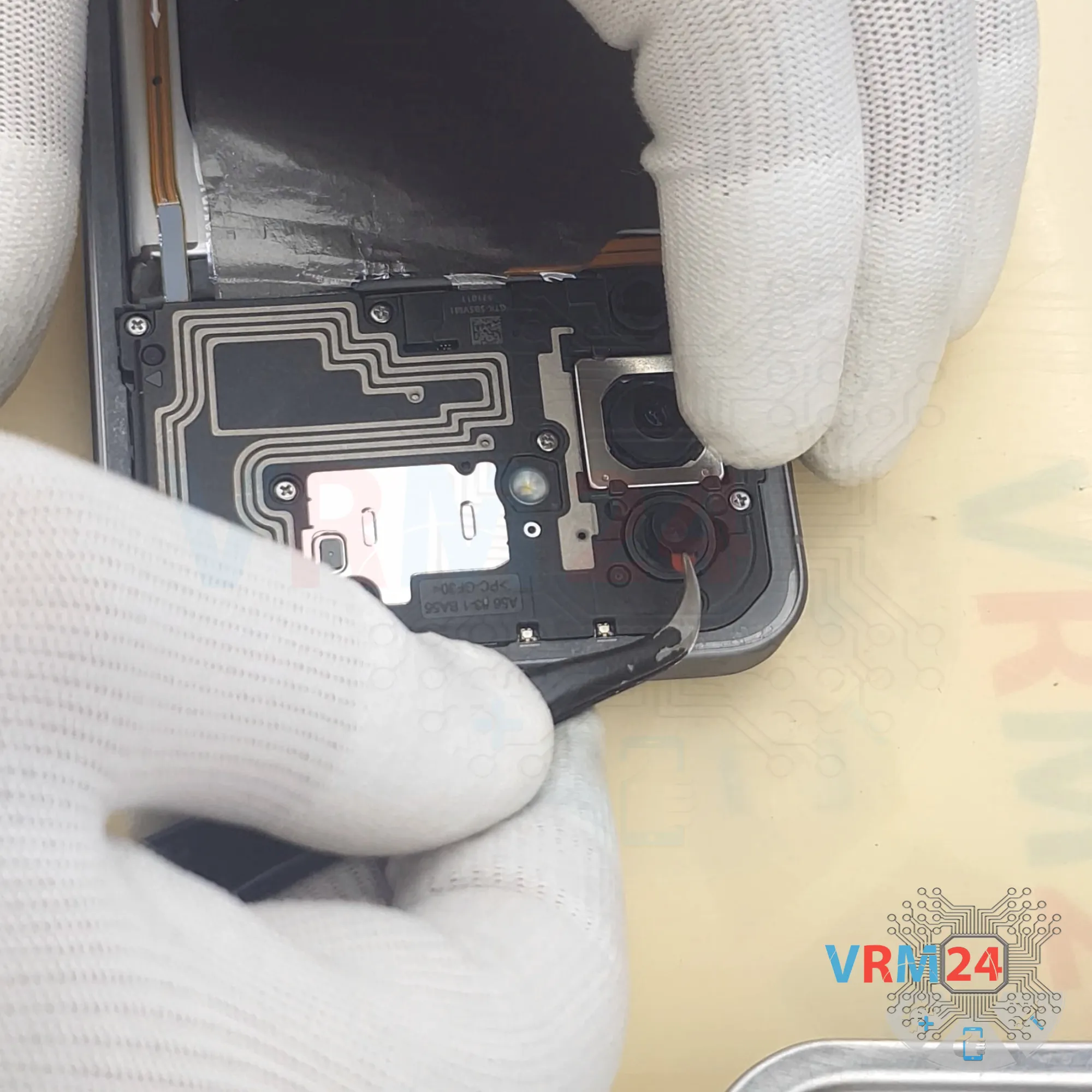

Шаг 4. Защищаем линзы камер

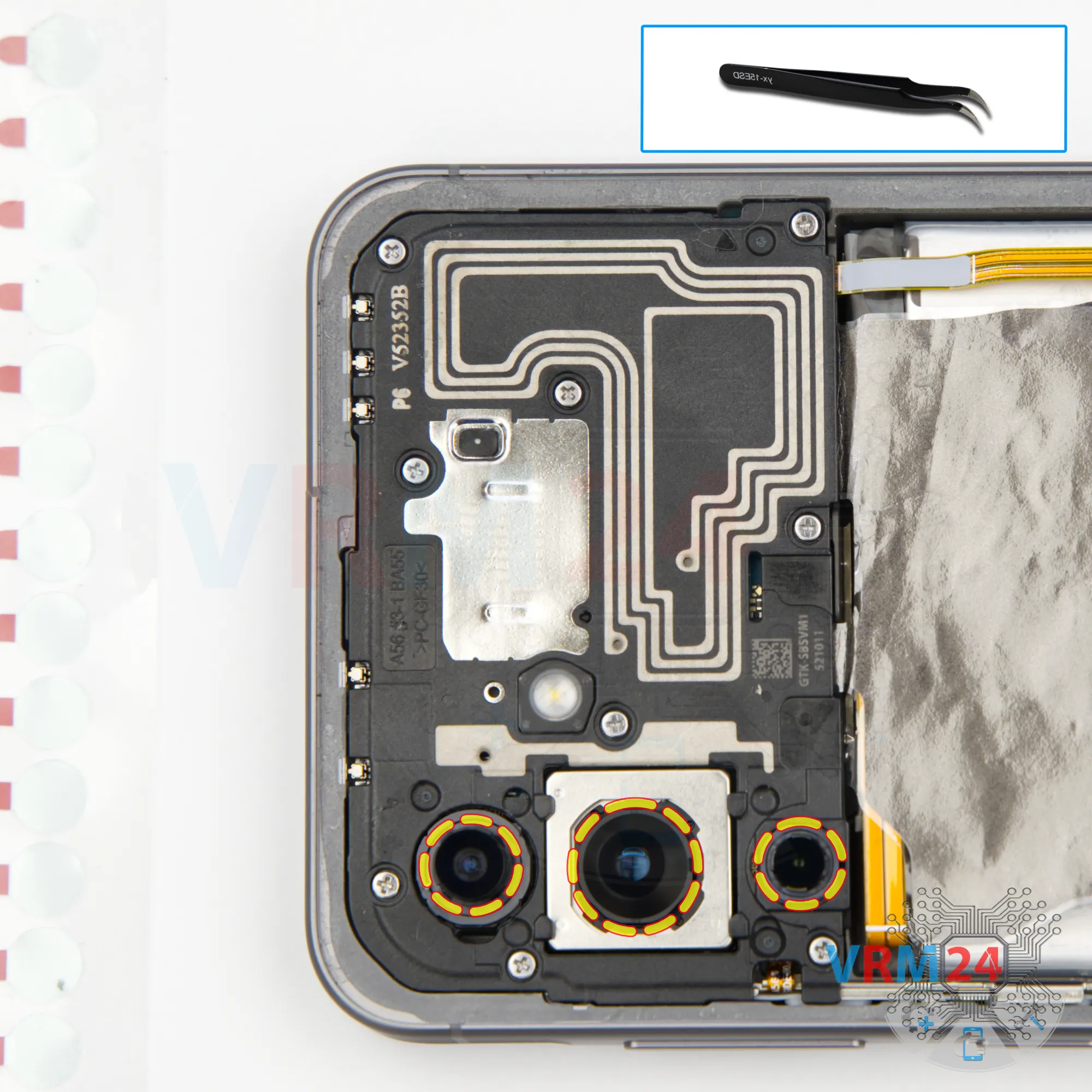

Затем необходимо закрыть линзы камер специальной защитной пленкой.
Аккуратно наклеиваем её на камеры, убедившись, что пленка прилегает к ободку вокруг линз, а не к самому стеклу.

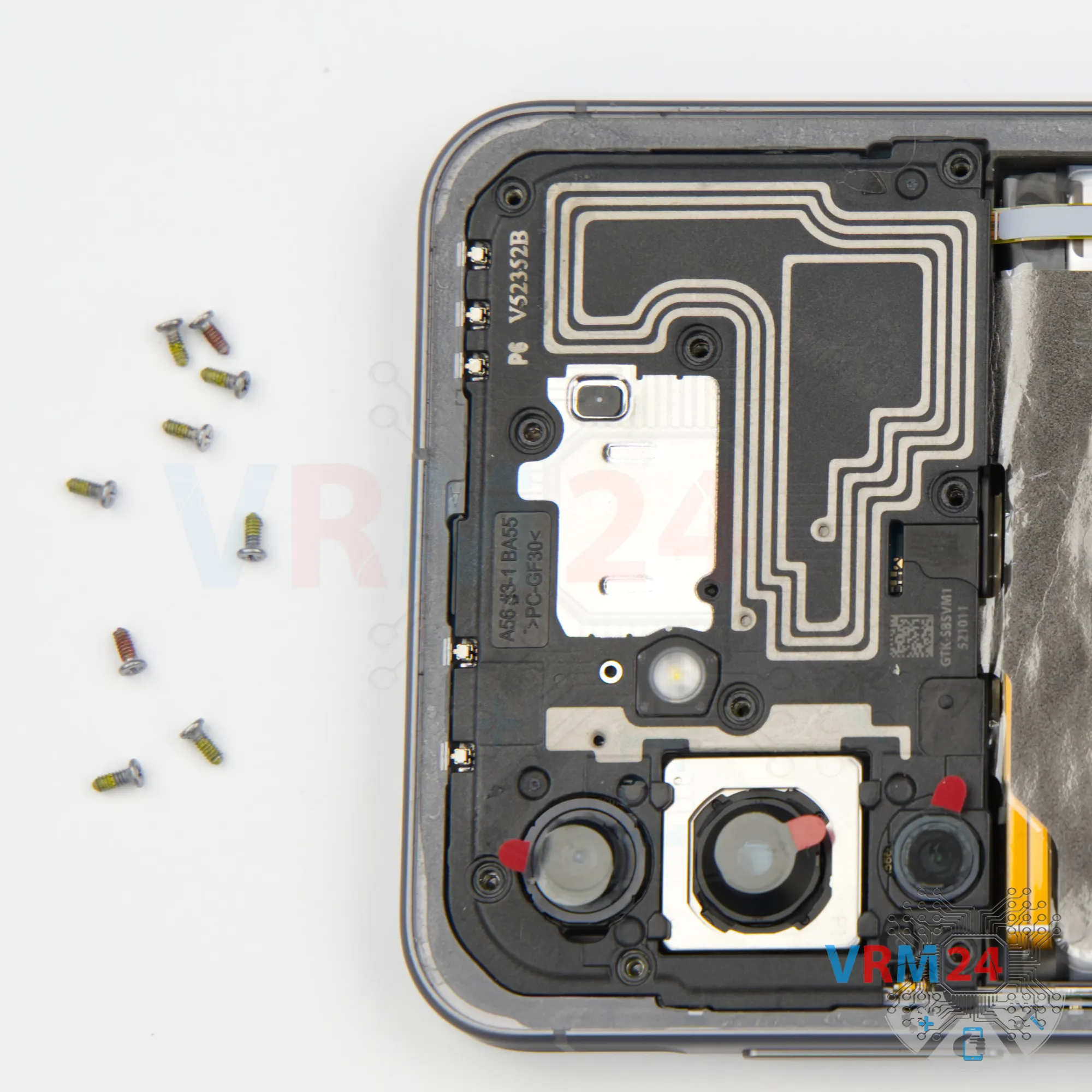

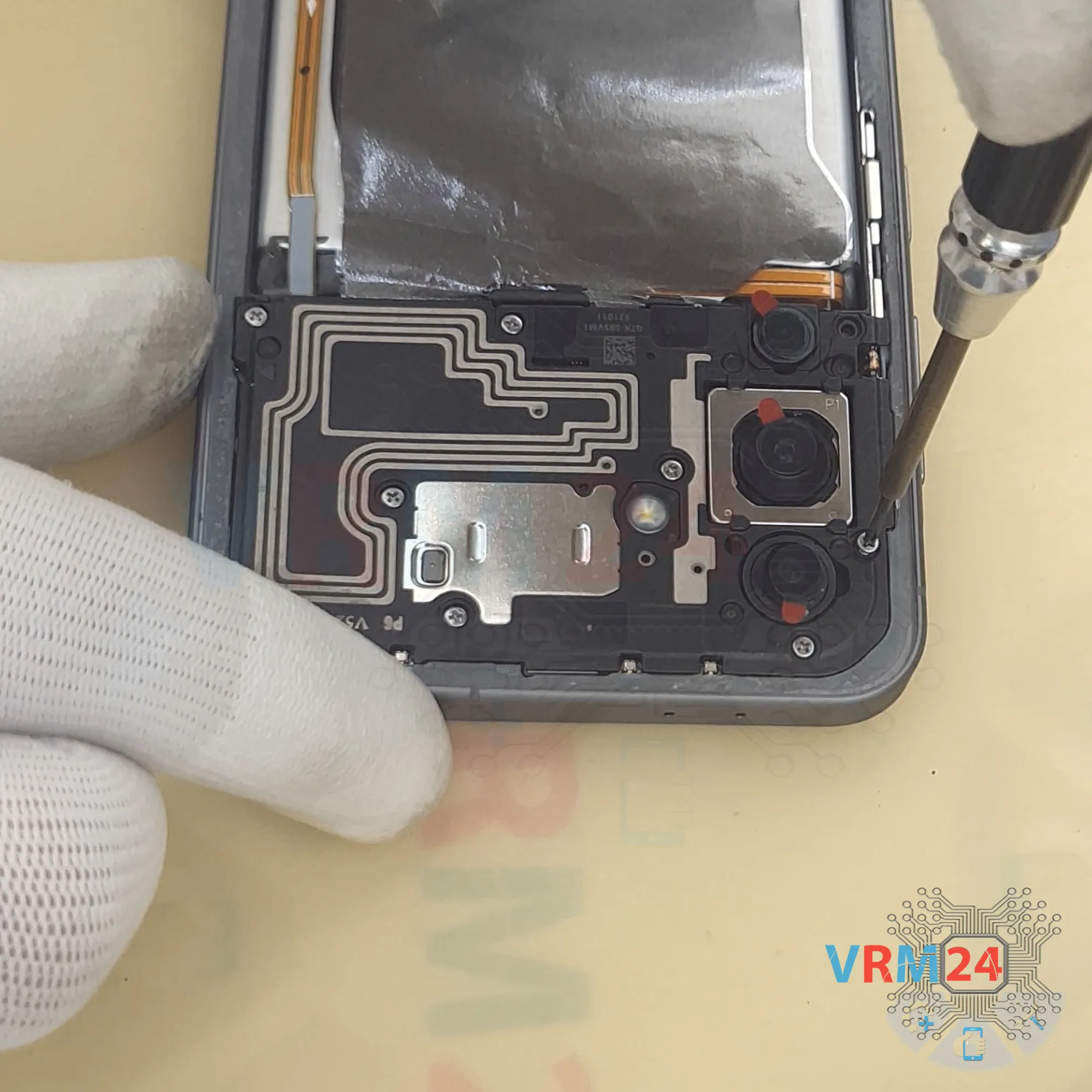

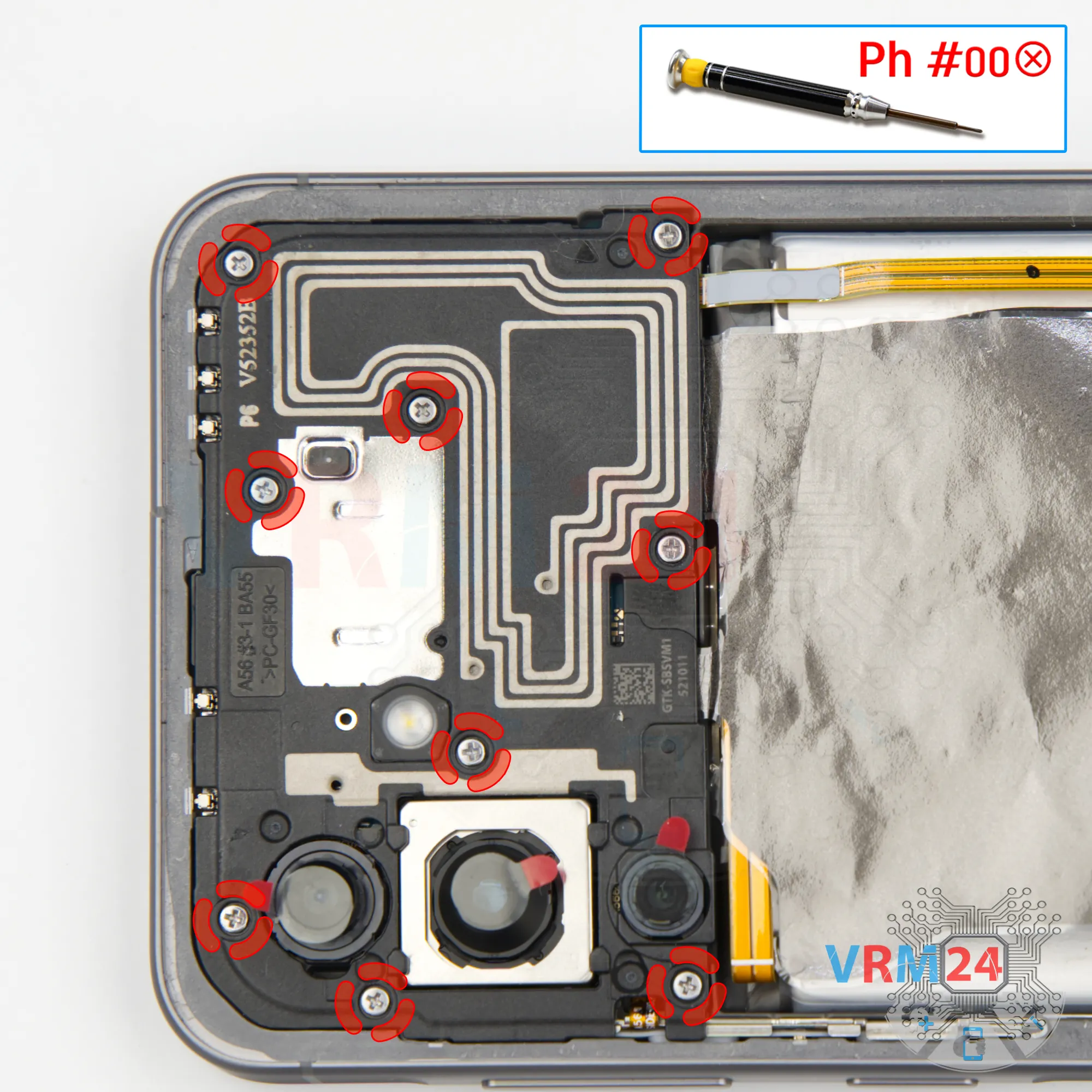

Шаг 5. Откручиваем винты
После этого выкручиваем девять винтов с помощью крестовой отвертки 1.5 мм или #000.
Аккуратно располагайте винты на специальной поверхности в определенном порядке, чтобы их не перепутать.
Если винты застревают, можно использовать пинцет, чтобы их вынуть.

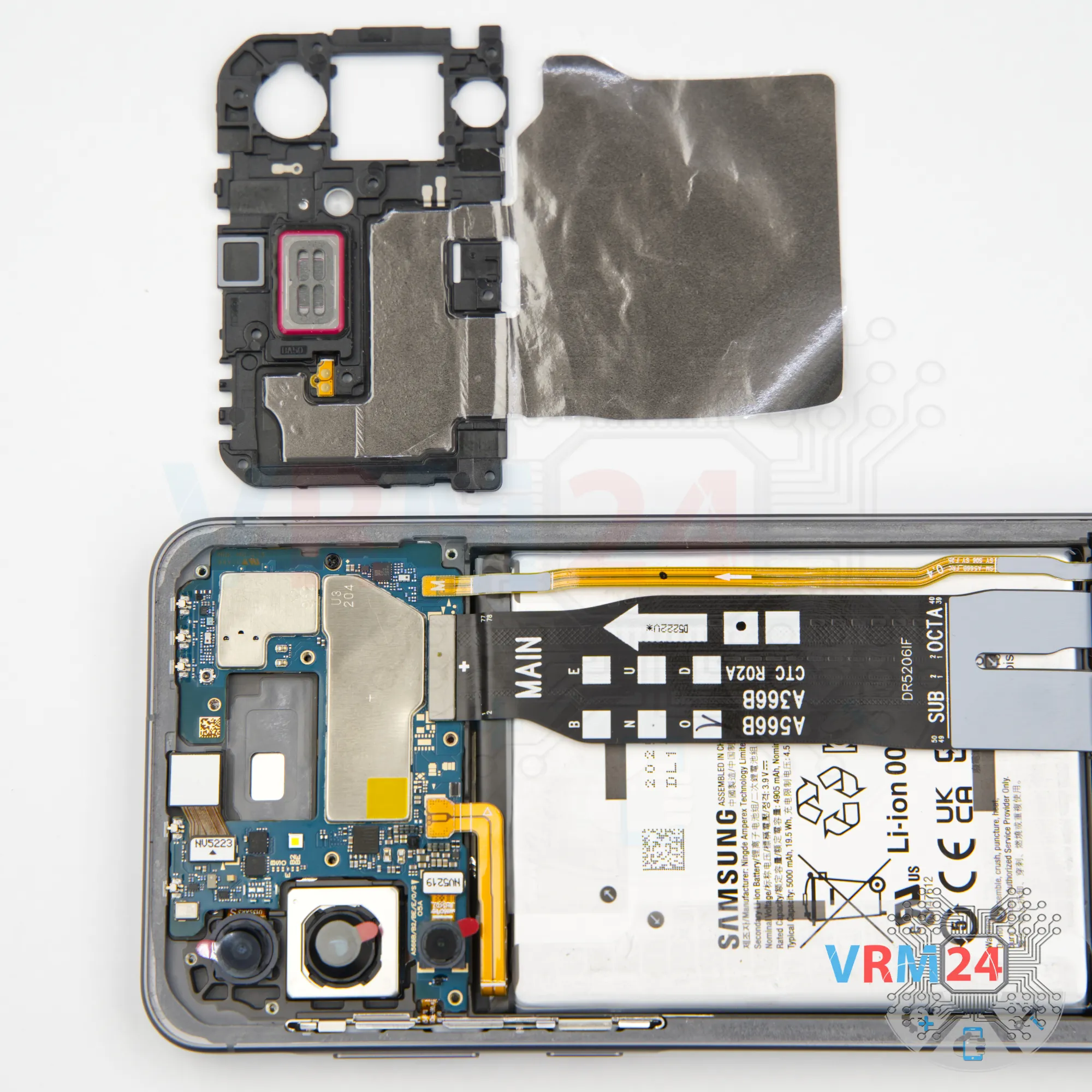

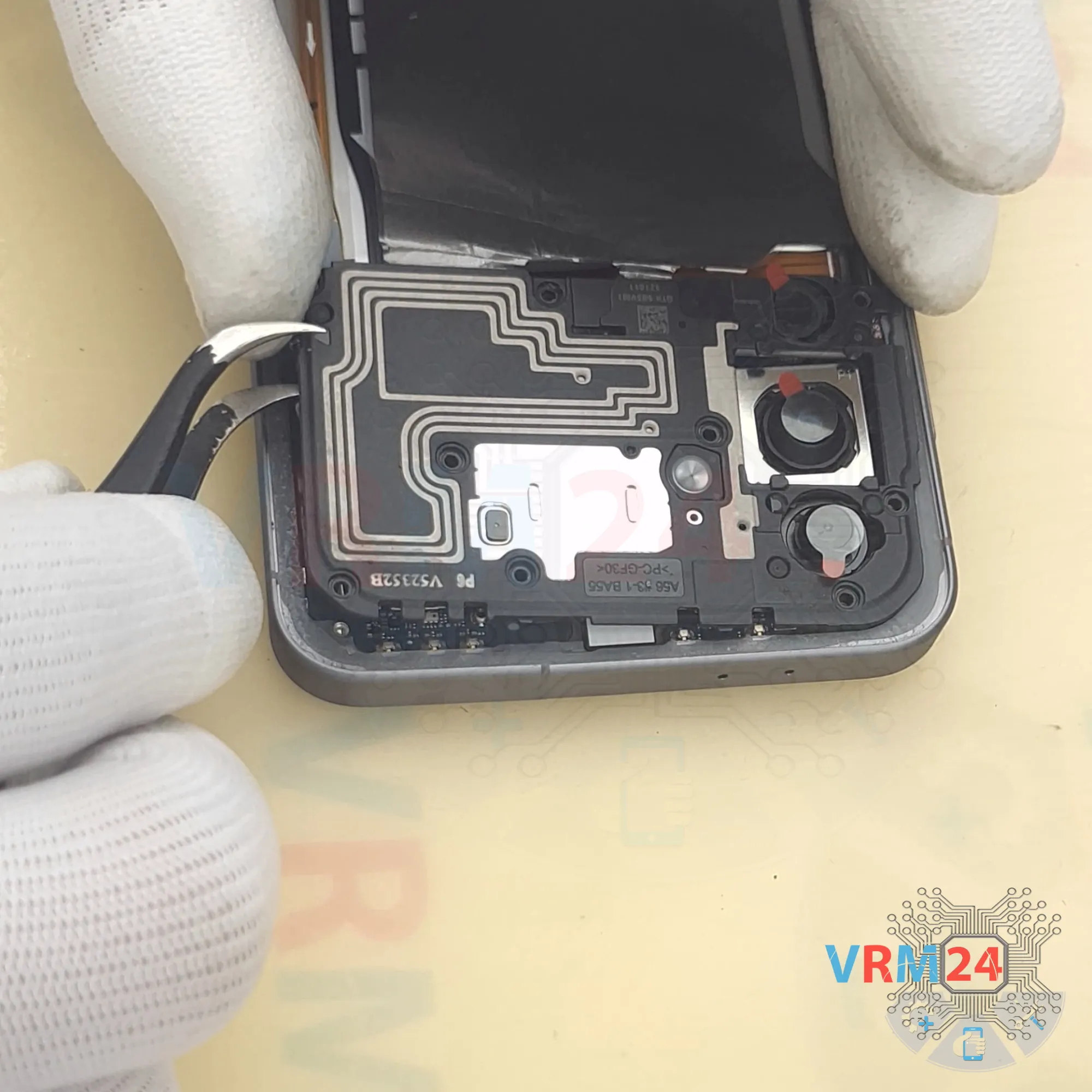

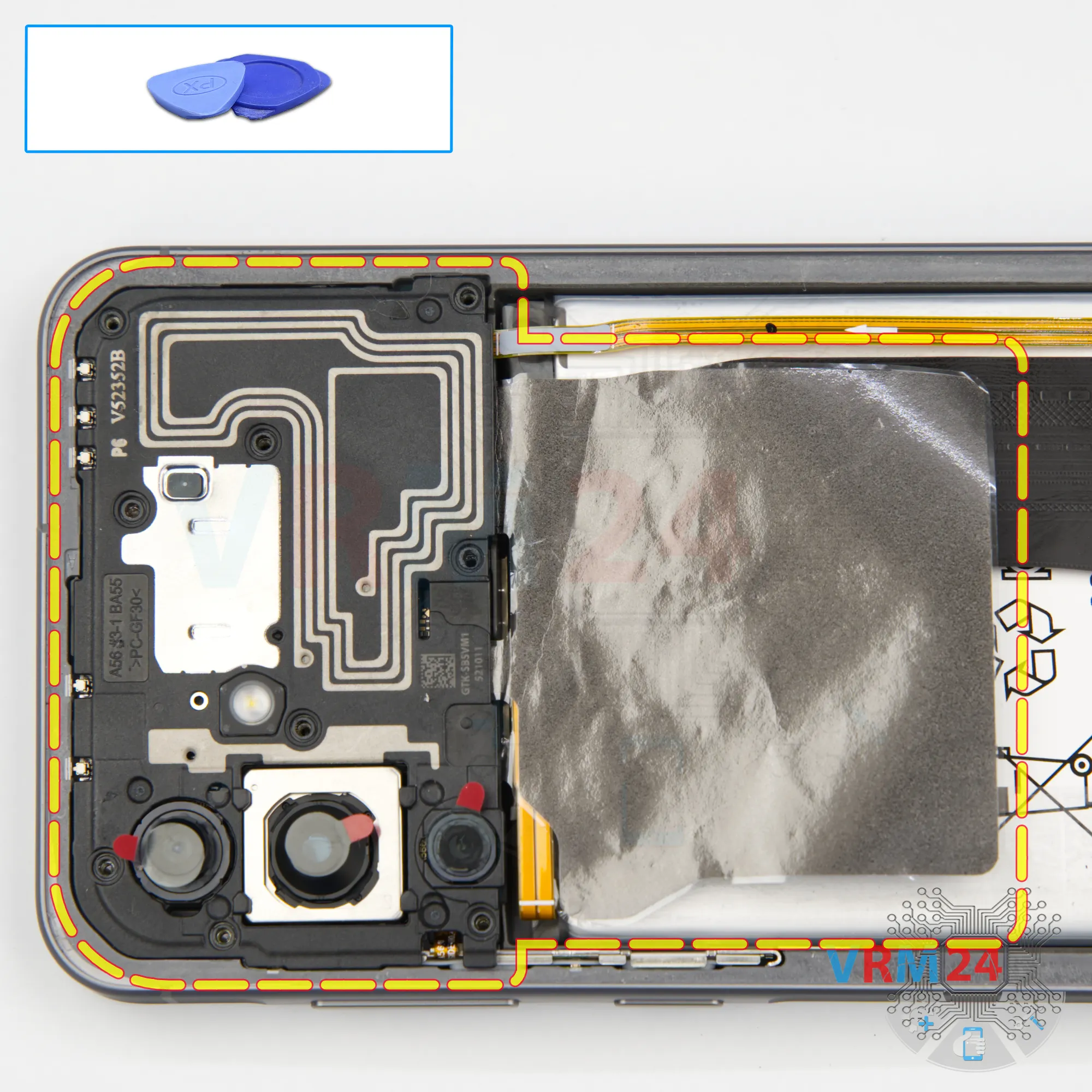

Шаг 6. Открываем крышку
Затем с помощью неметаллического инструмента аккуратно поддеваем и вынимаем верхнюю крышку с антеннами и динамиком.

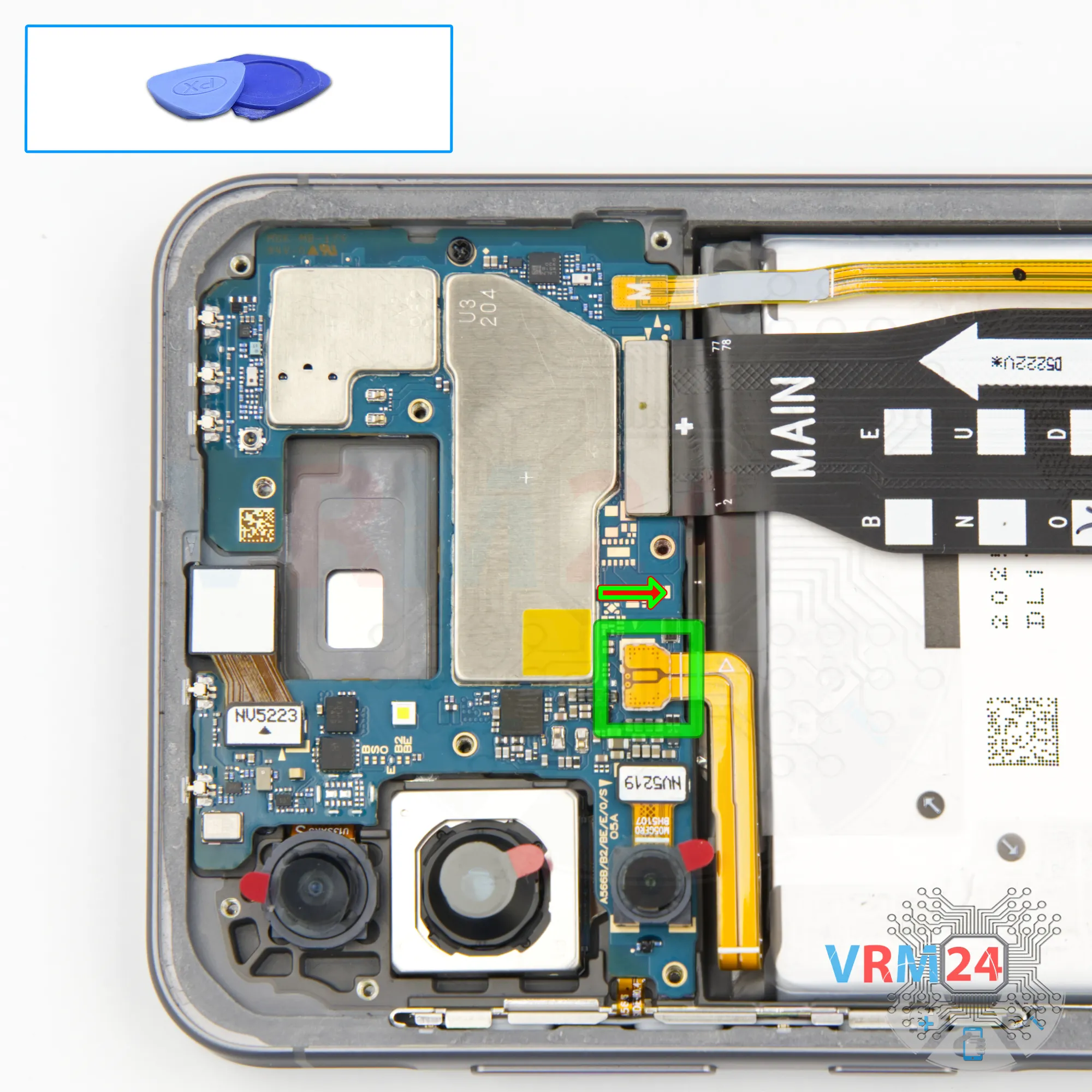

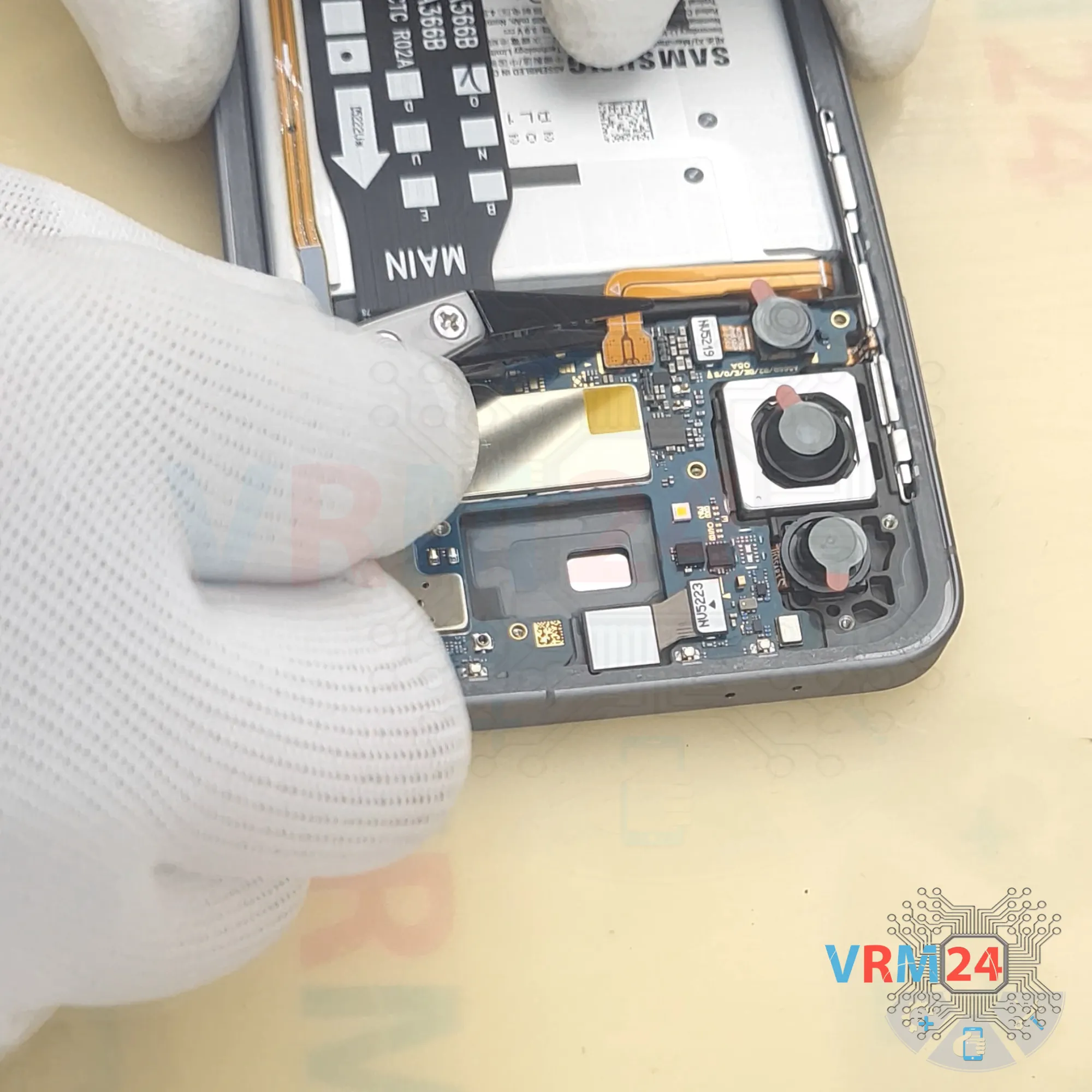

Шаг 7. Отсоединяем коннектор аккумуляторной батареи
Затем с помощью неметаллического инструмента отключаем разъём аккумулятора.
ℹ️️ В модели Samsung Galaxy A56 SM-A566 установлен аккумулятор EB-BA566ABY ёмкостью 5000 мАч.

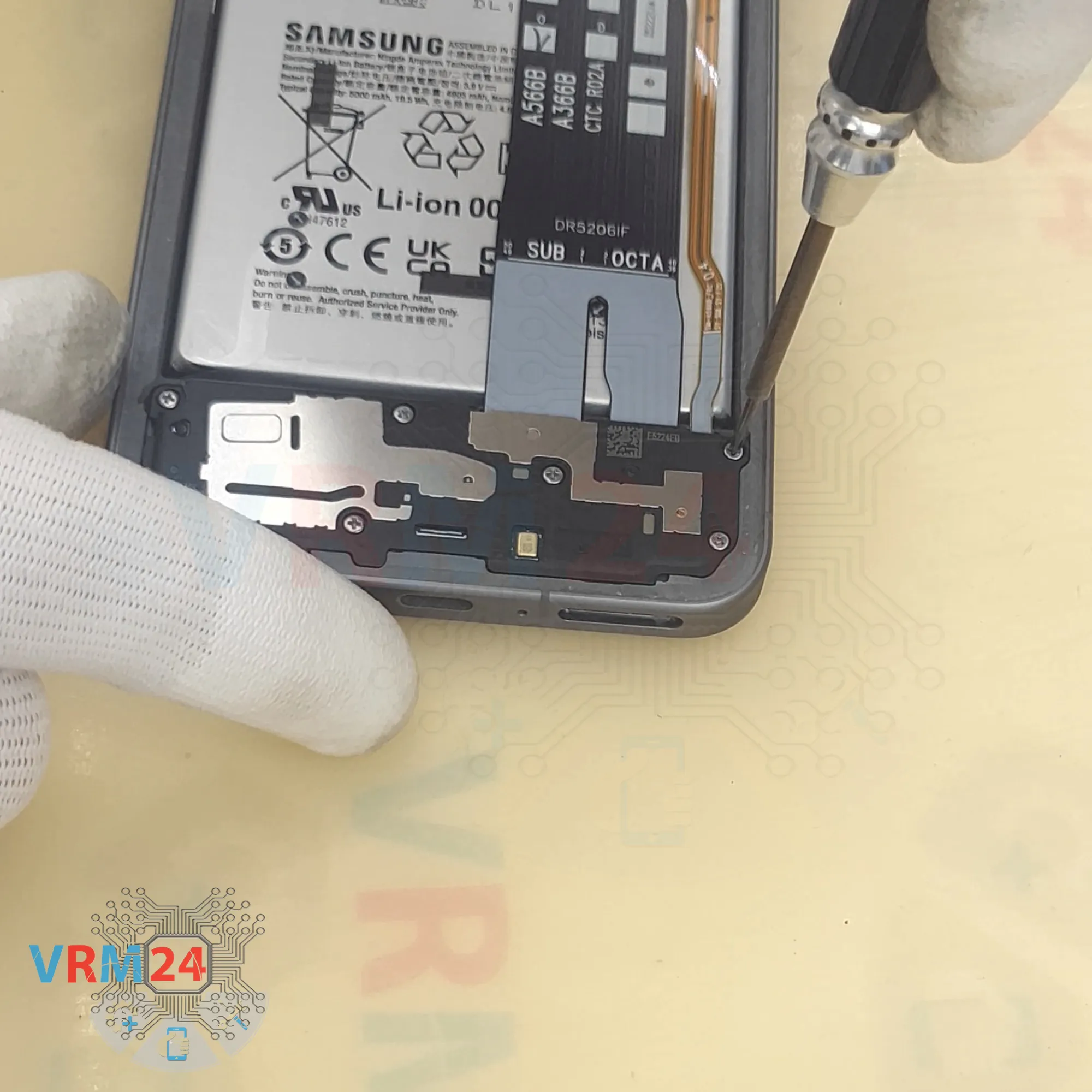

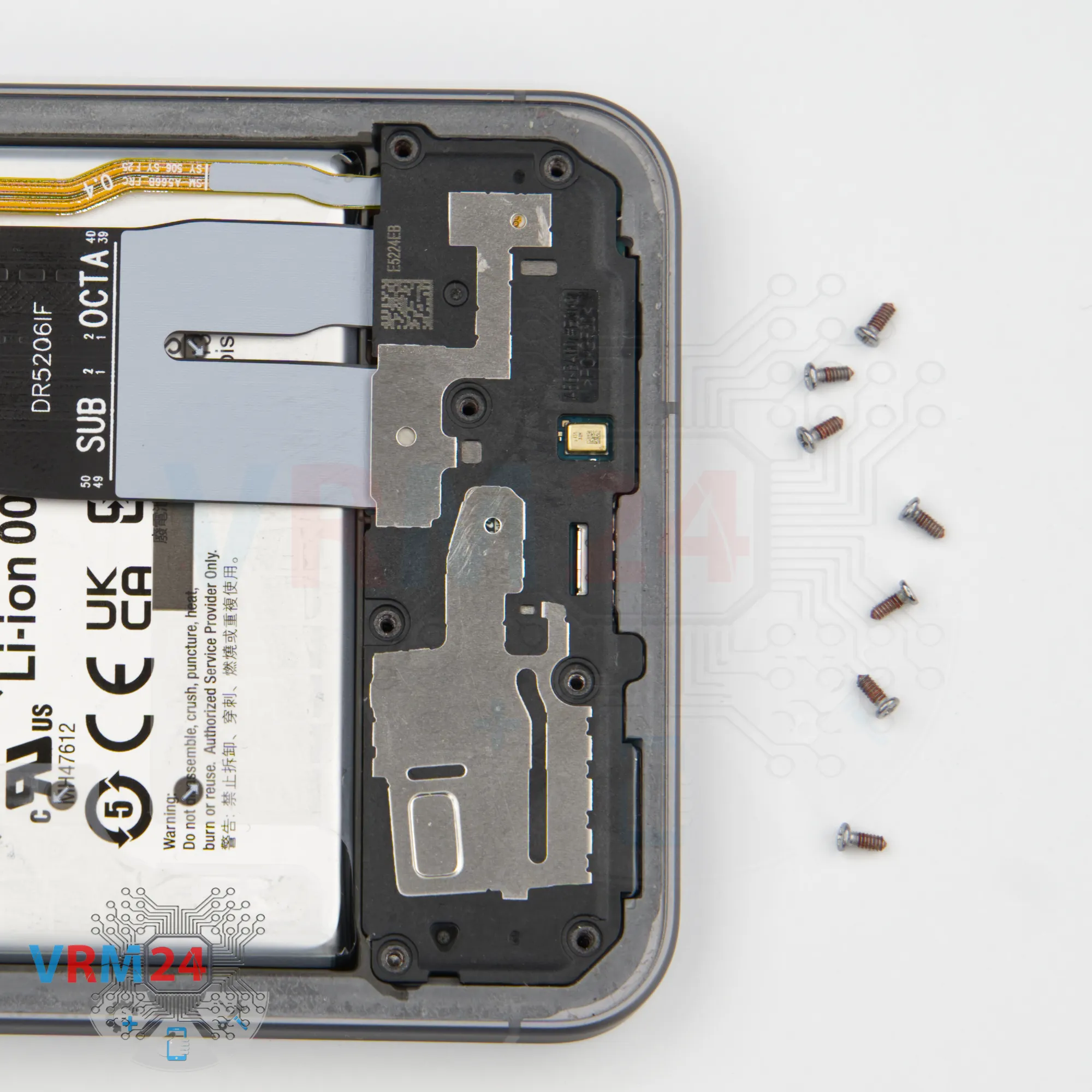

Шаг 8. Откручиваем винты

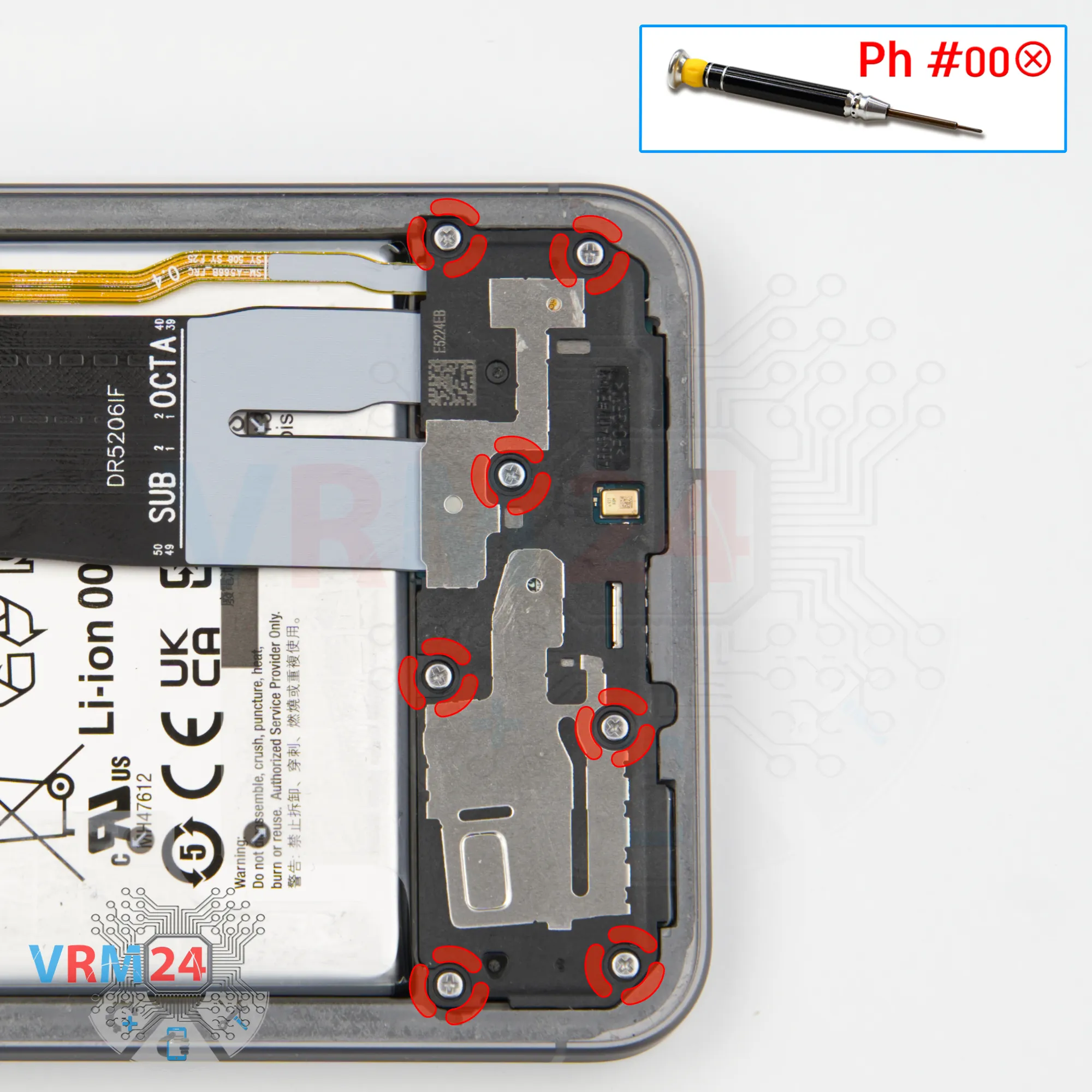

И затем переходим к выкручиванию семи винтов в нижней части.
Используем ту же крестовую отвертку 1.5 мм и располагаем эти винты отдельно от остальных.

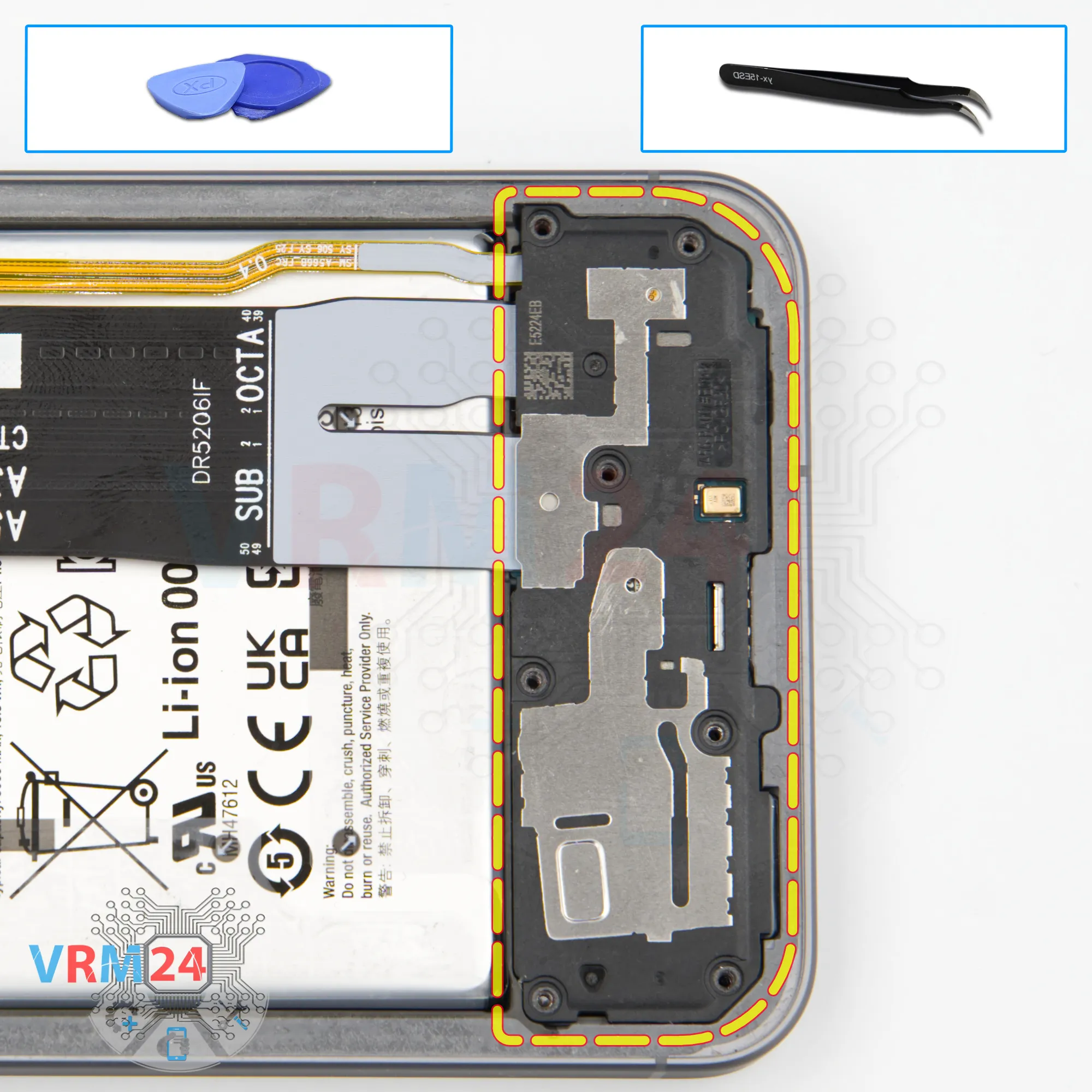

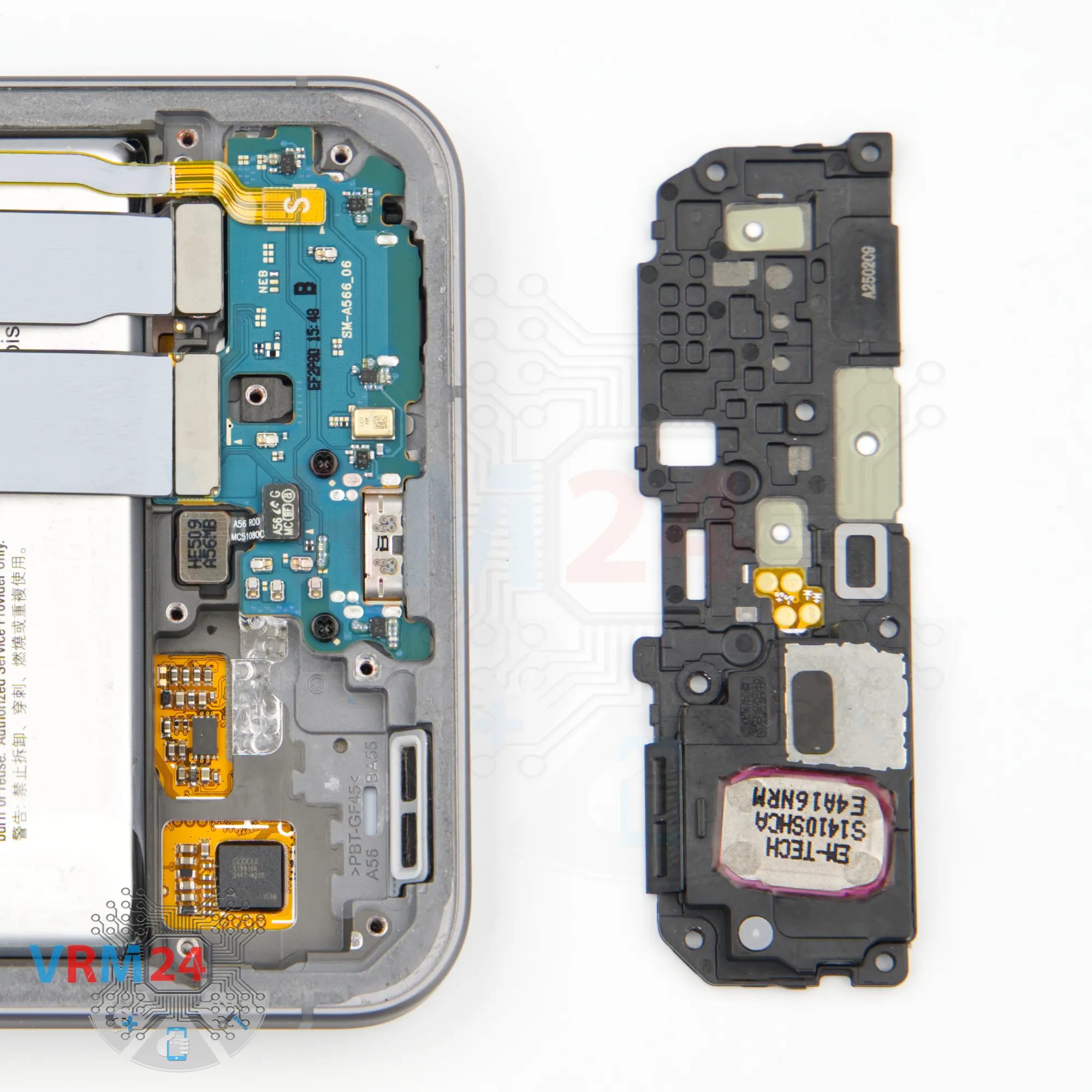

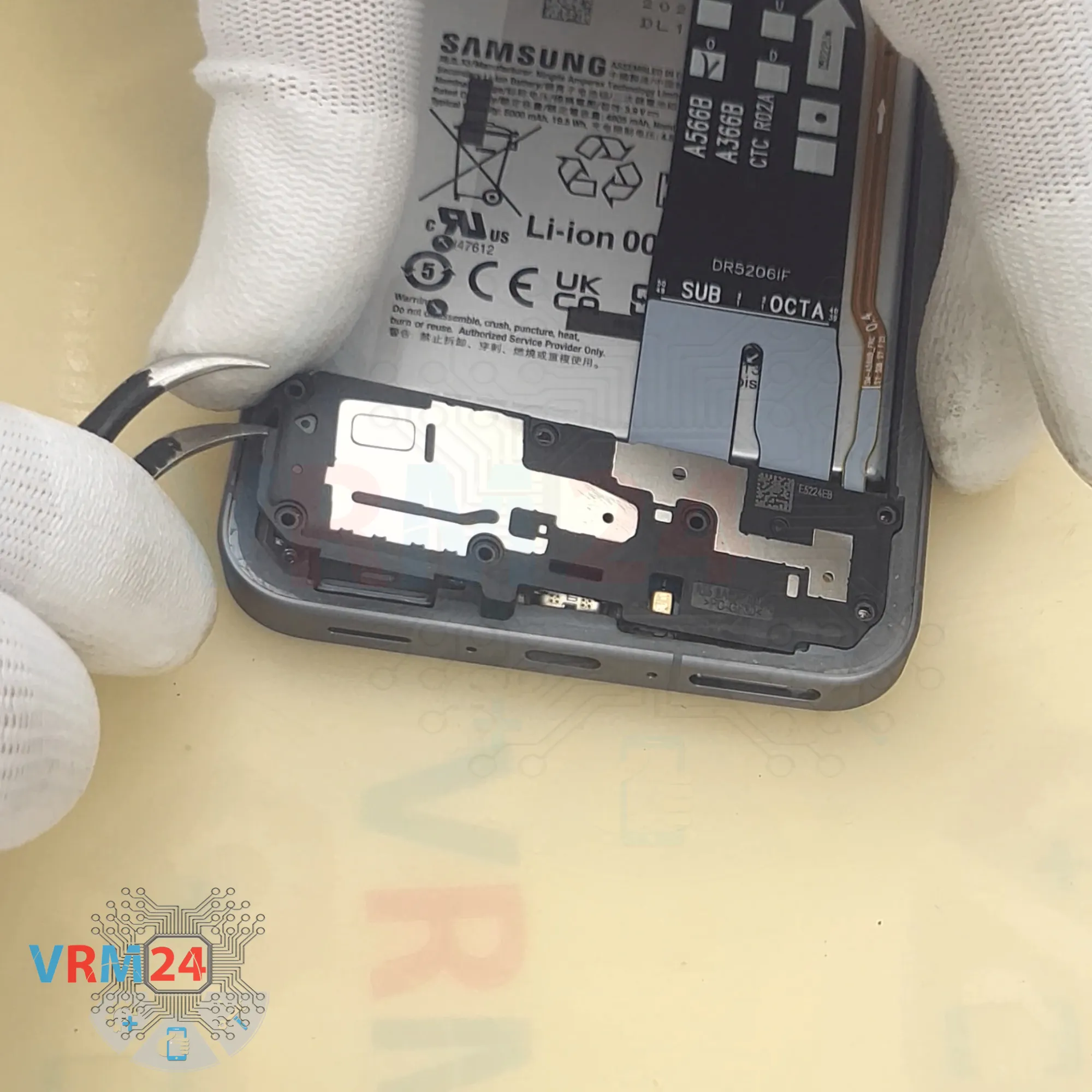

Шаг 9. Отсоединяем динамик
Теперь переходим к отсоединению нижней крышки.
Аккуратно поддеваем её в правильном месте, затем приподнимаем и вынимаем крышку вместе с динамиком.

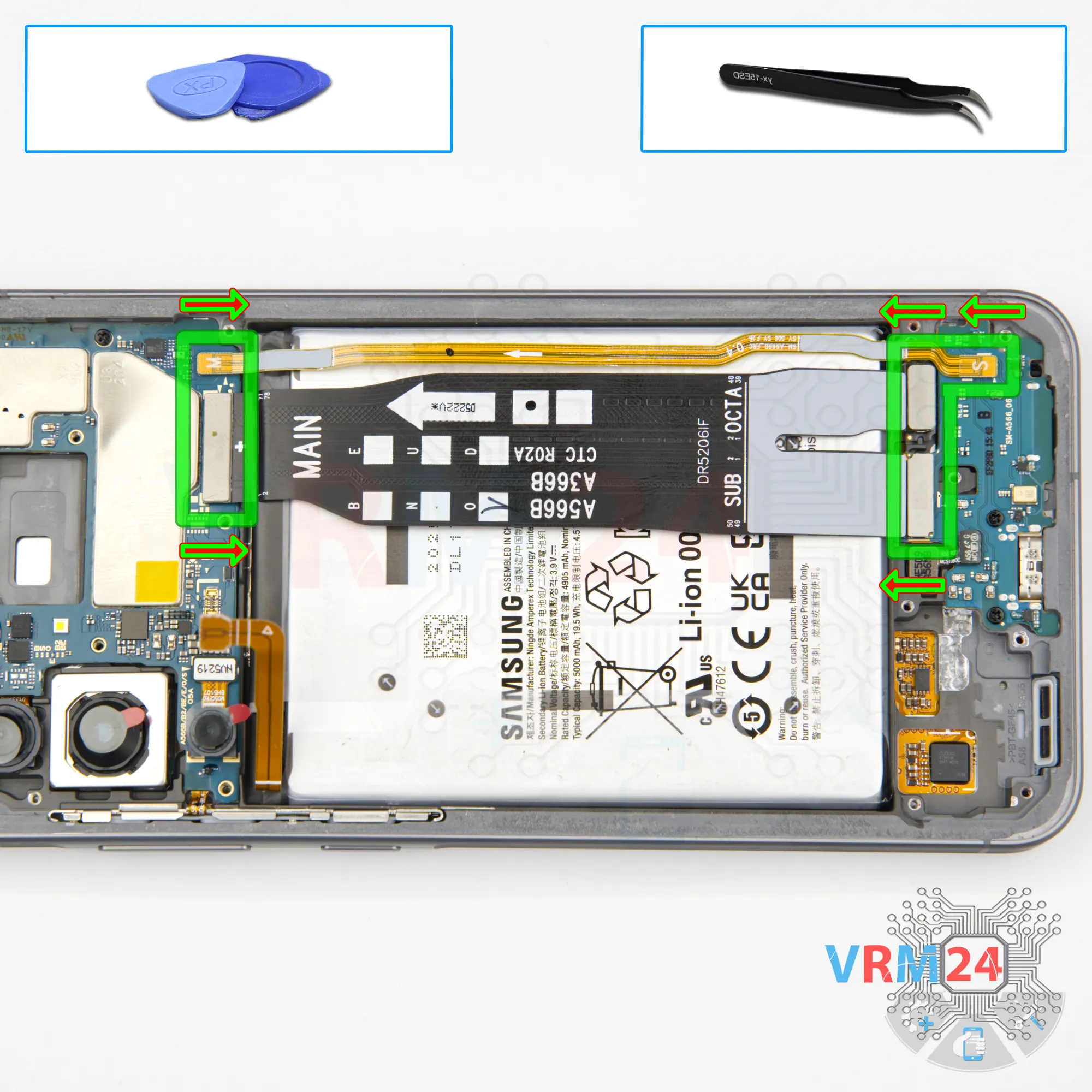

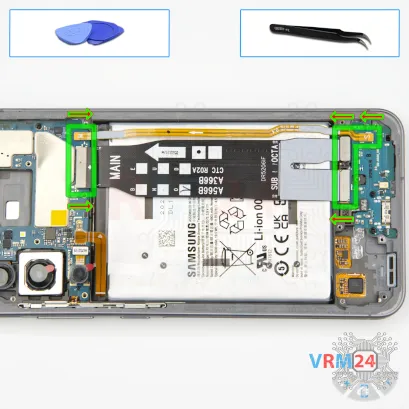

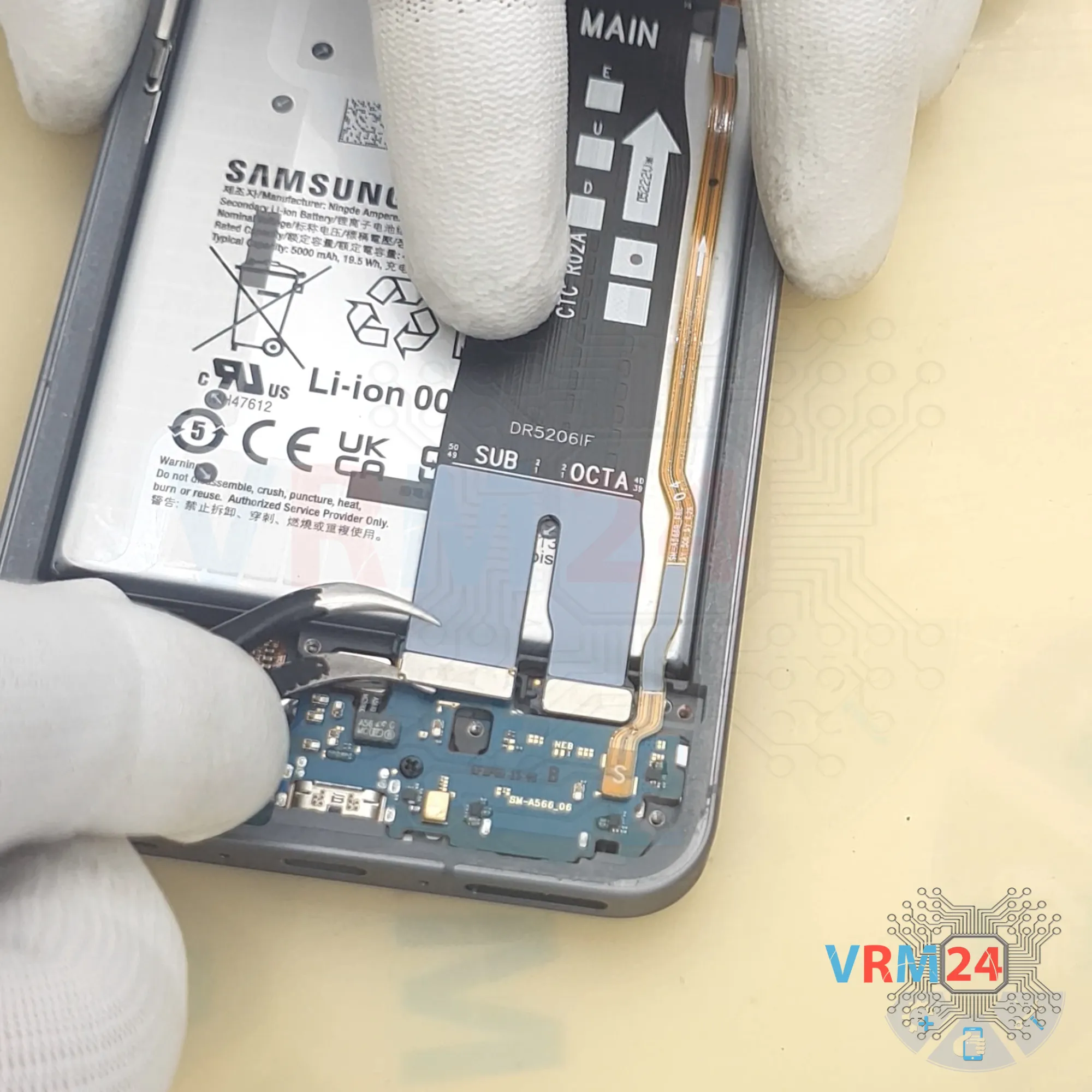

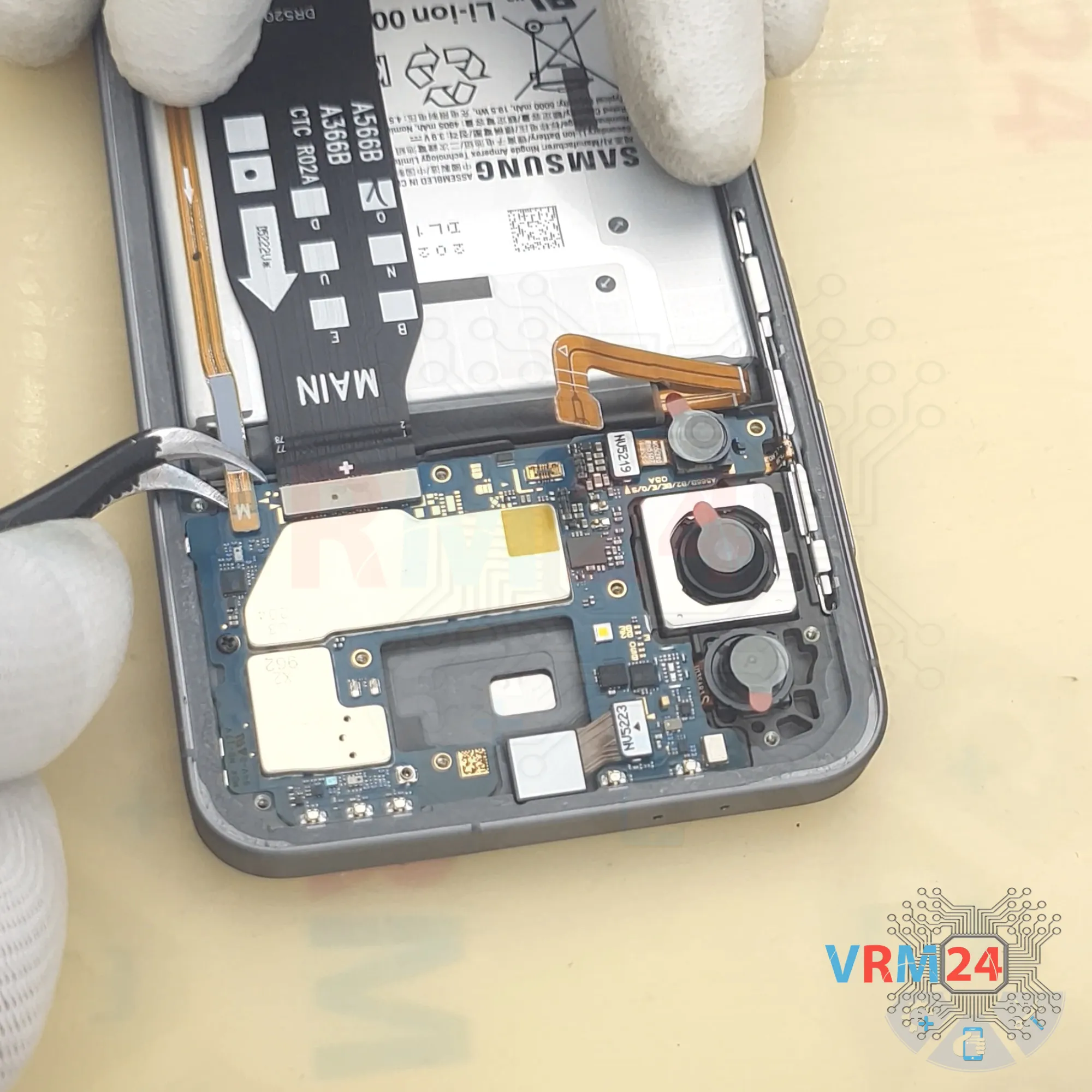

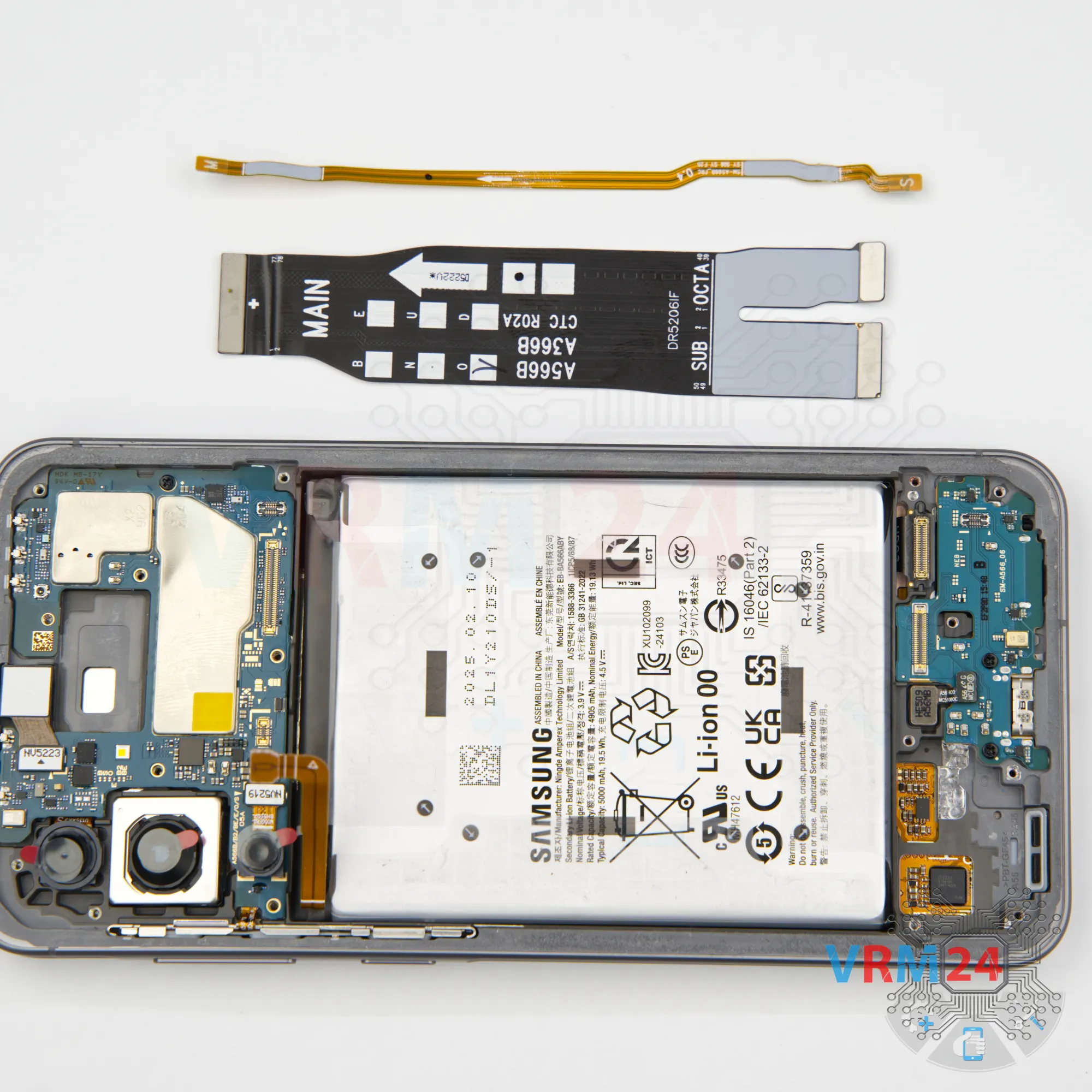

Шаг 10. Отсоединяем коннекторы
Теперь можно отсоединить шлейфы, после чего убираем в сторону межплатный шлейф и антенный шлейф.

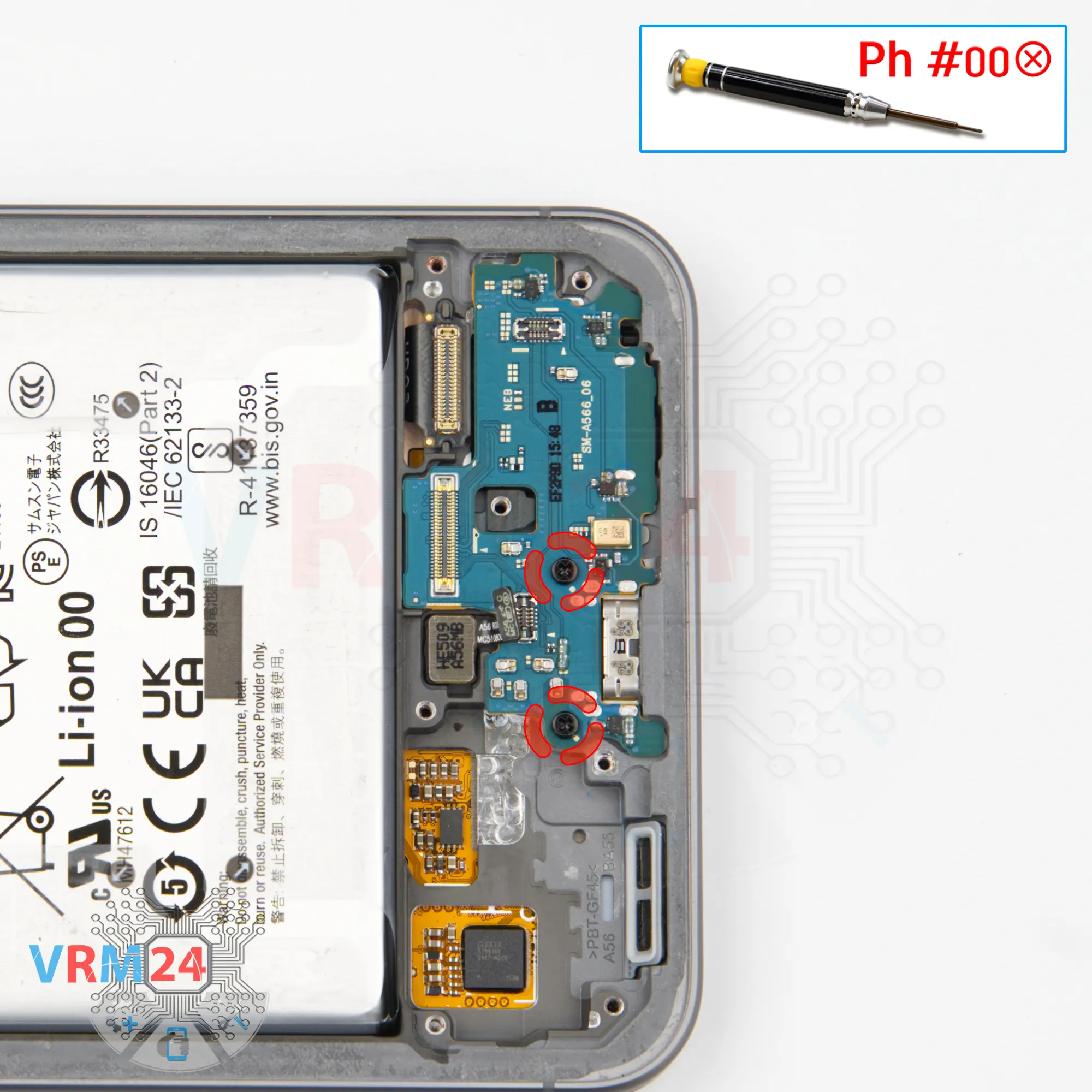

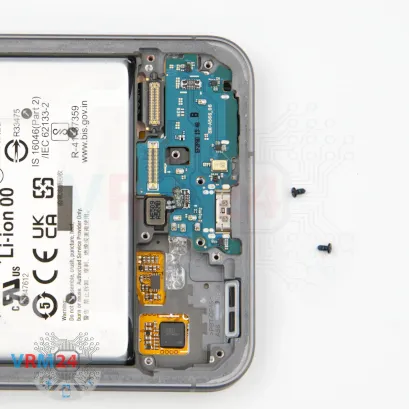

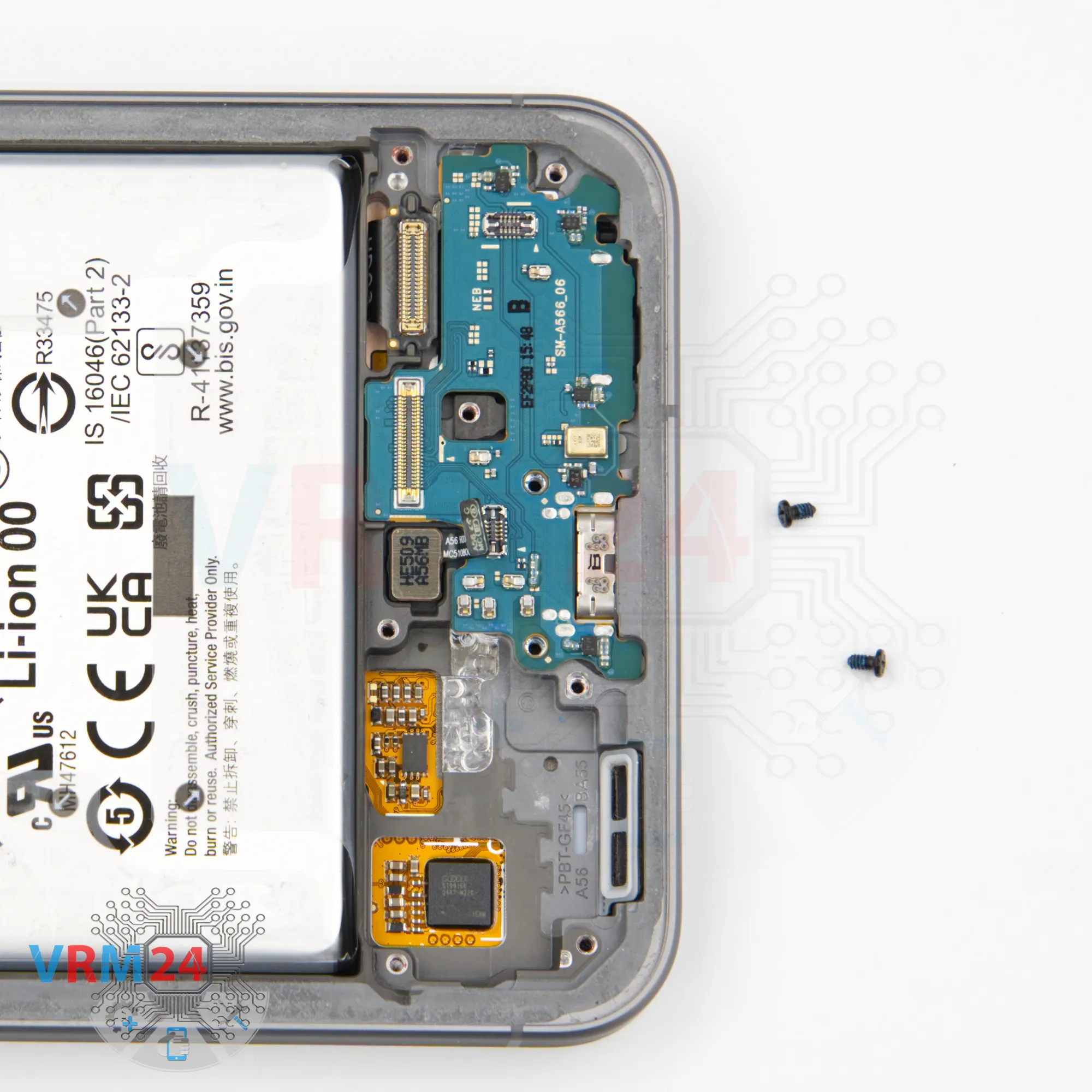

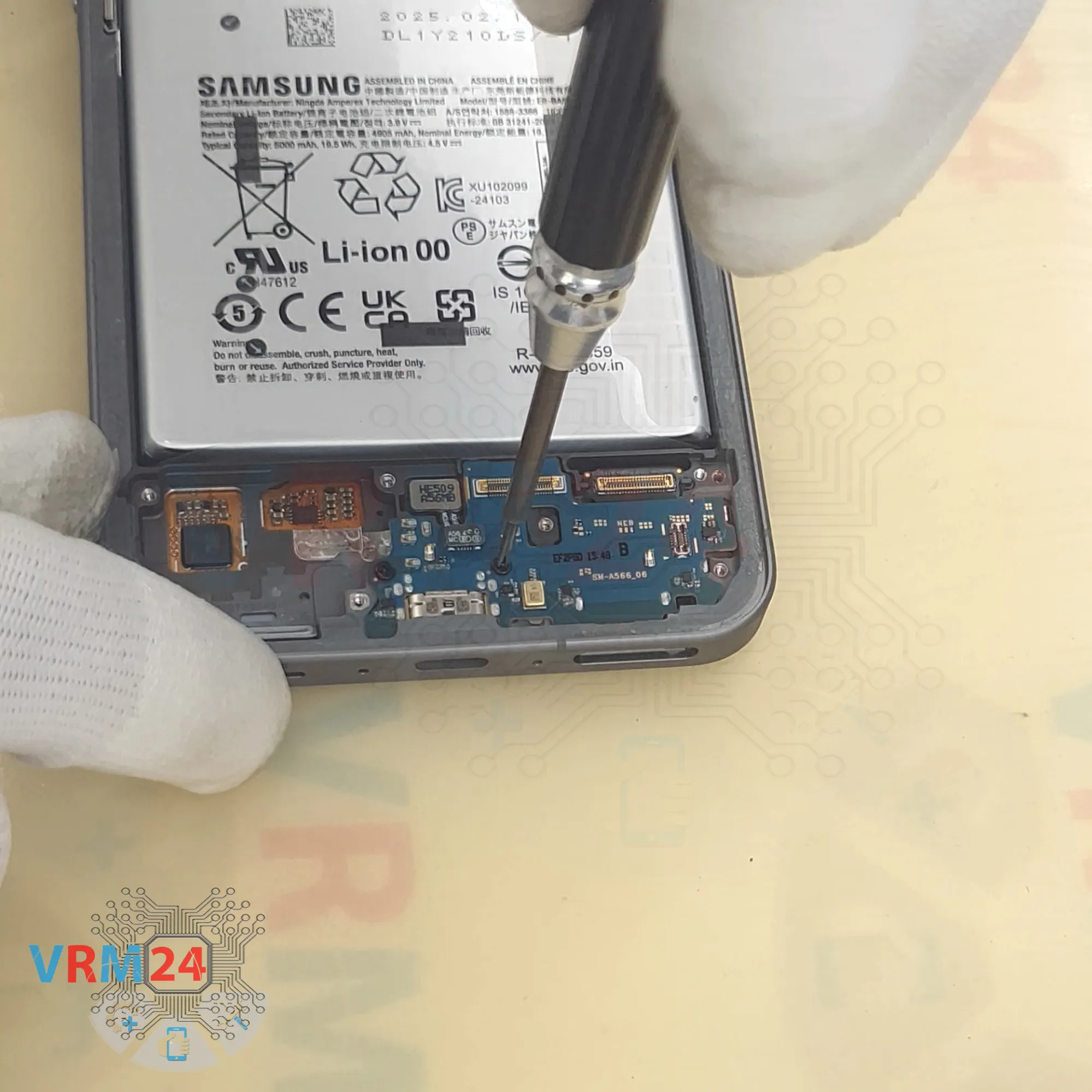

Шаг 12. Откручиваем винты
Затем выкручиваем два винта, фиксирующих субплату.
Эти винты отличаются от предыдущих, поэтому лучше располагать их отдельно.

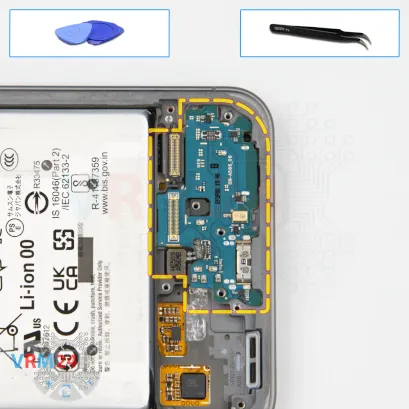

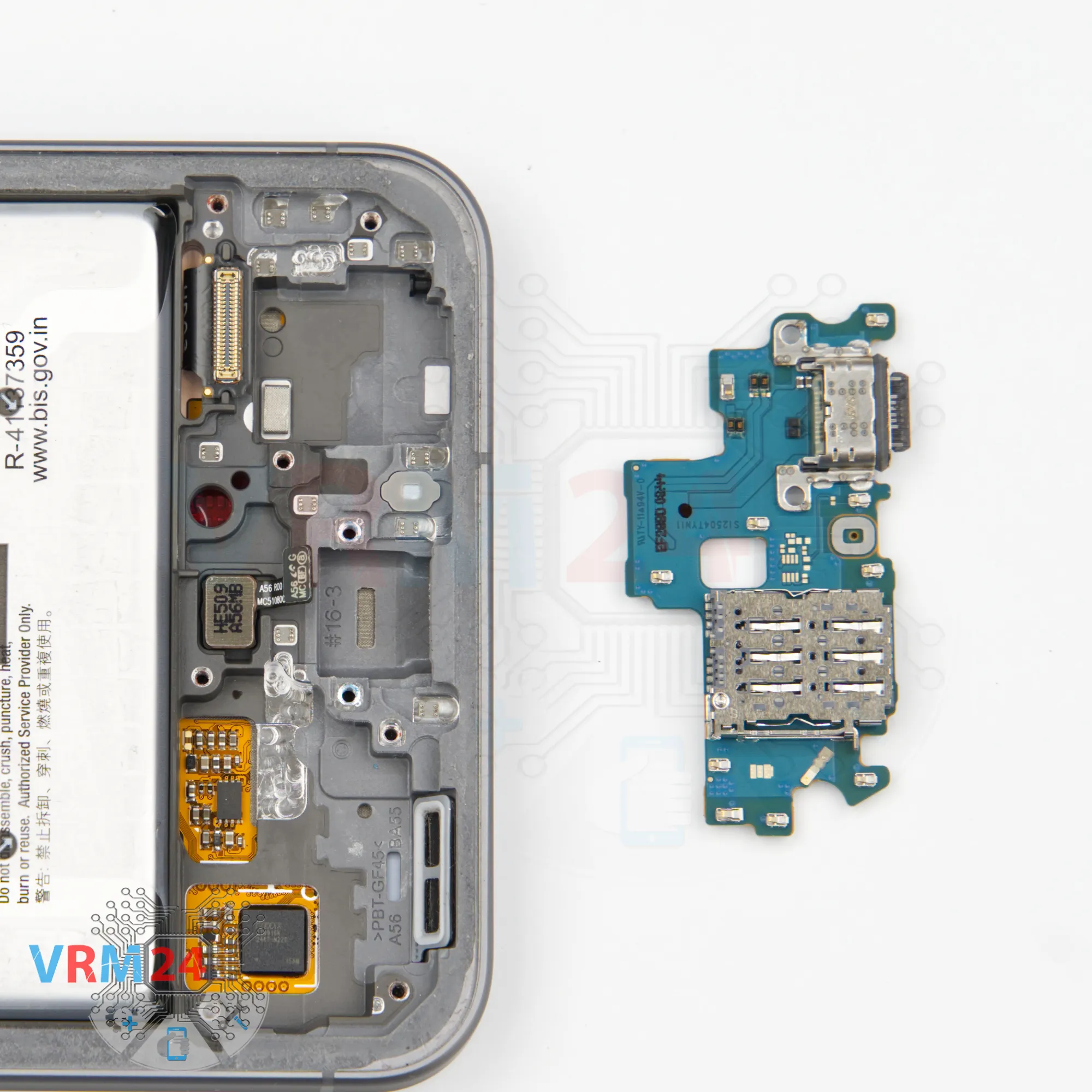

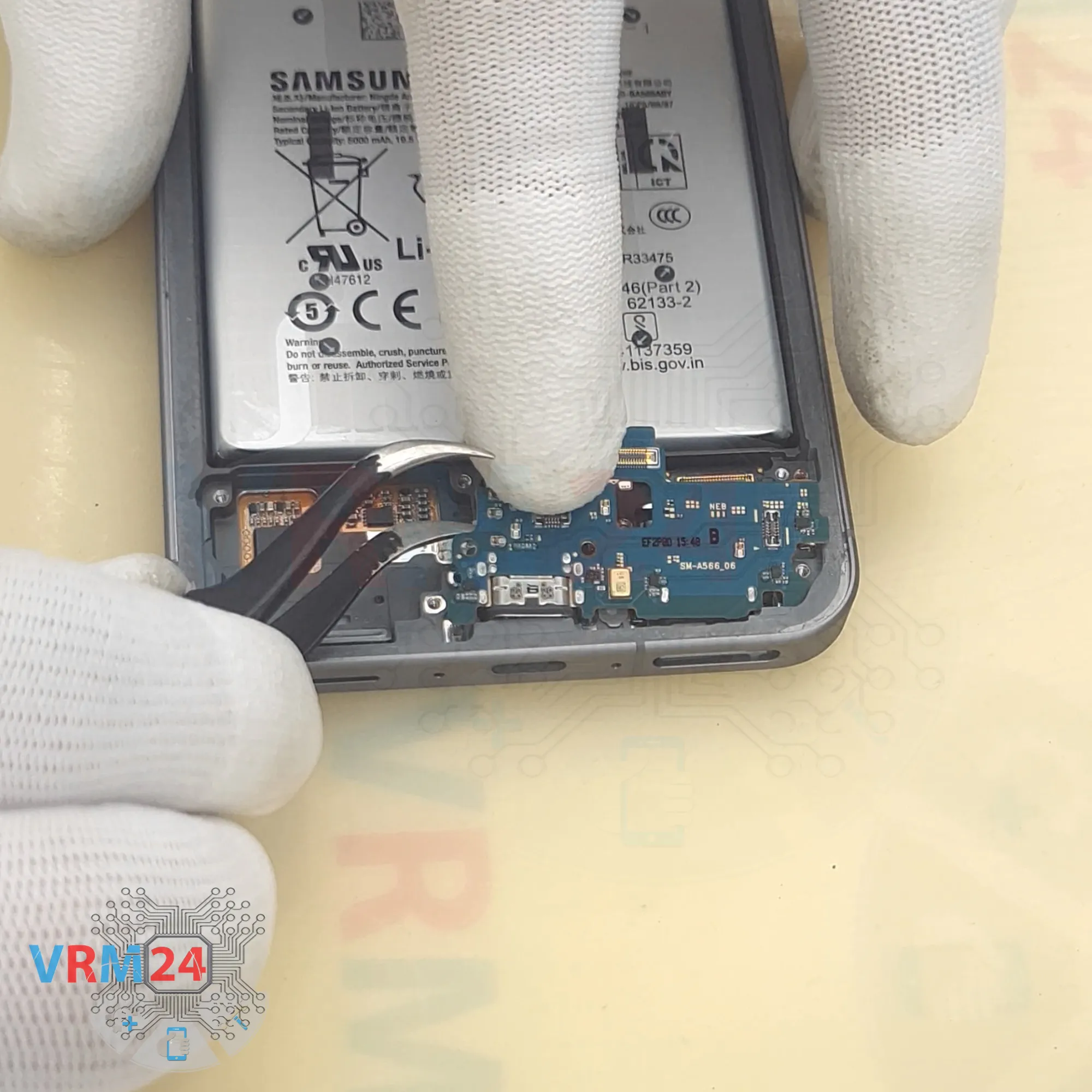

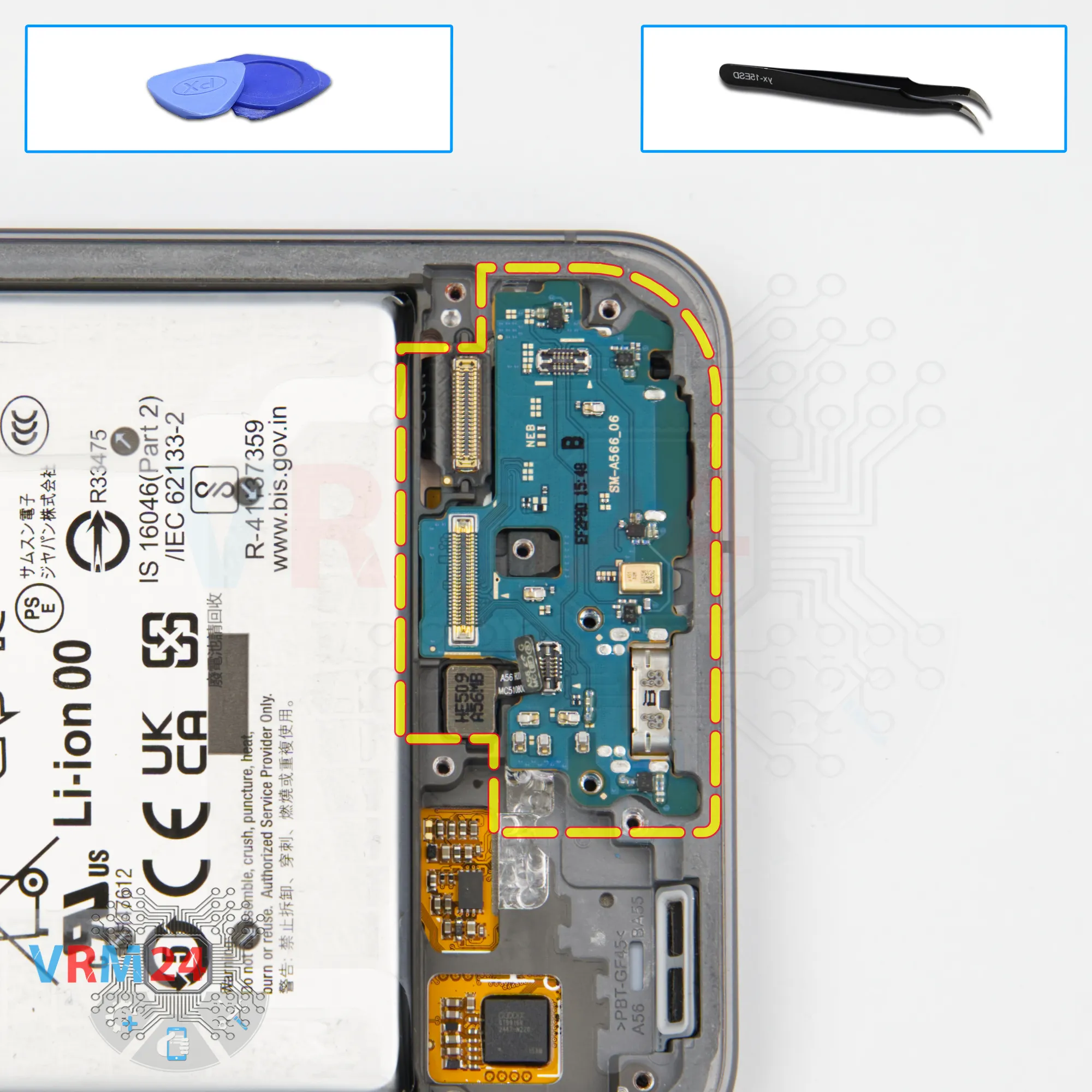

Шаг 13. Отсоединяем субплату
Теперь можно отсоединить субплату.
Аккуратно поддеваем её в правильном месте, приподнимаем и вынимаем плату.
На субплате расположены порт зарядки, микрофон и разъём SIM-карты с обратной стороны.

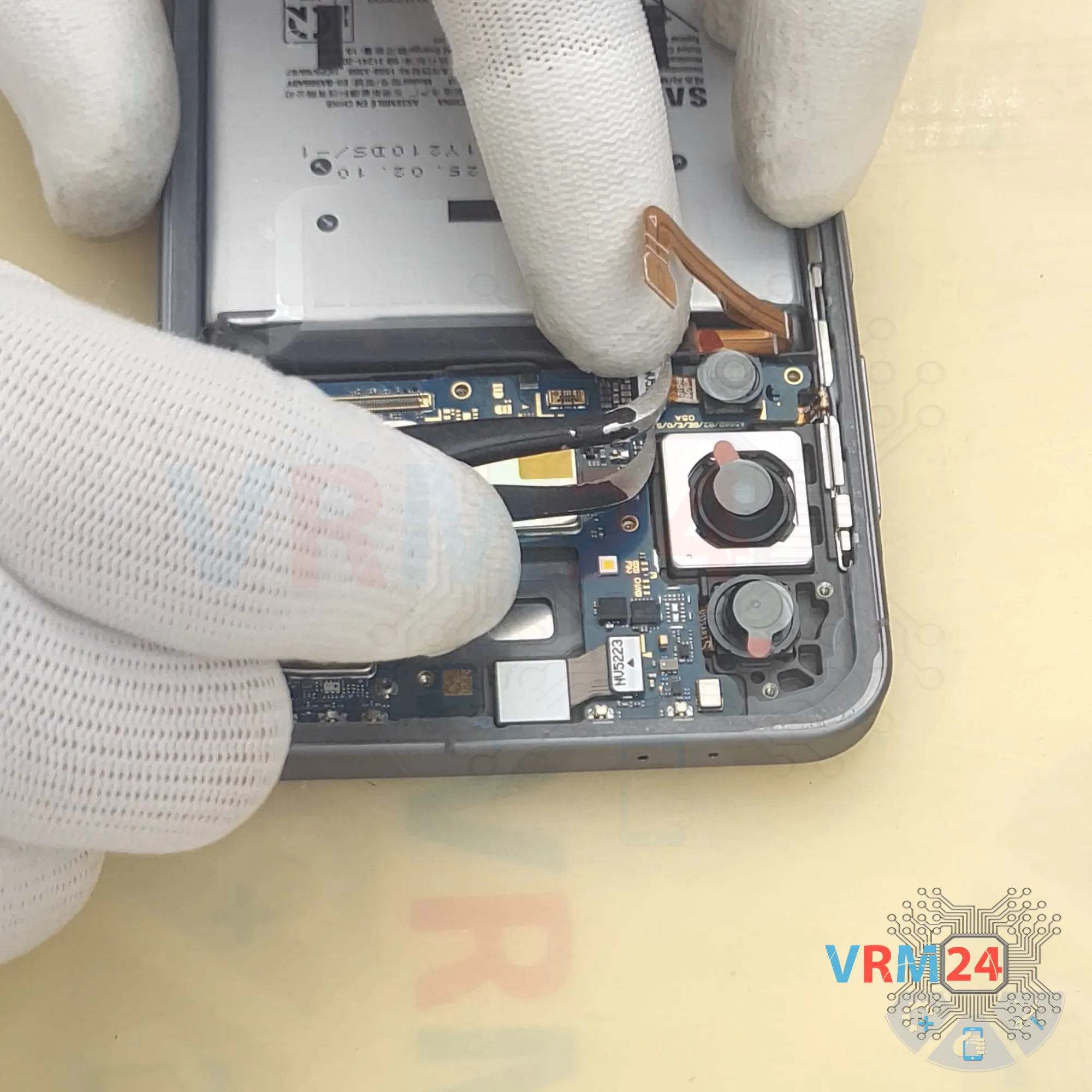

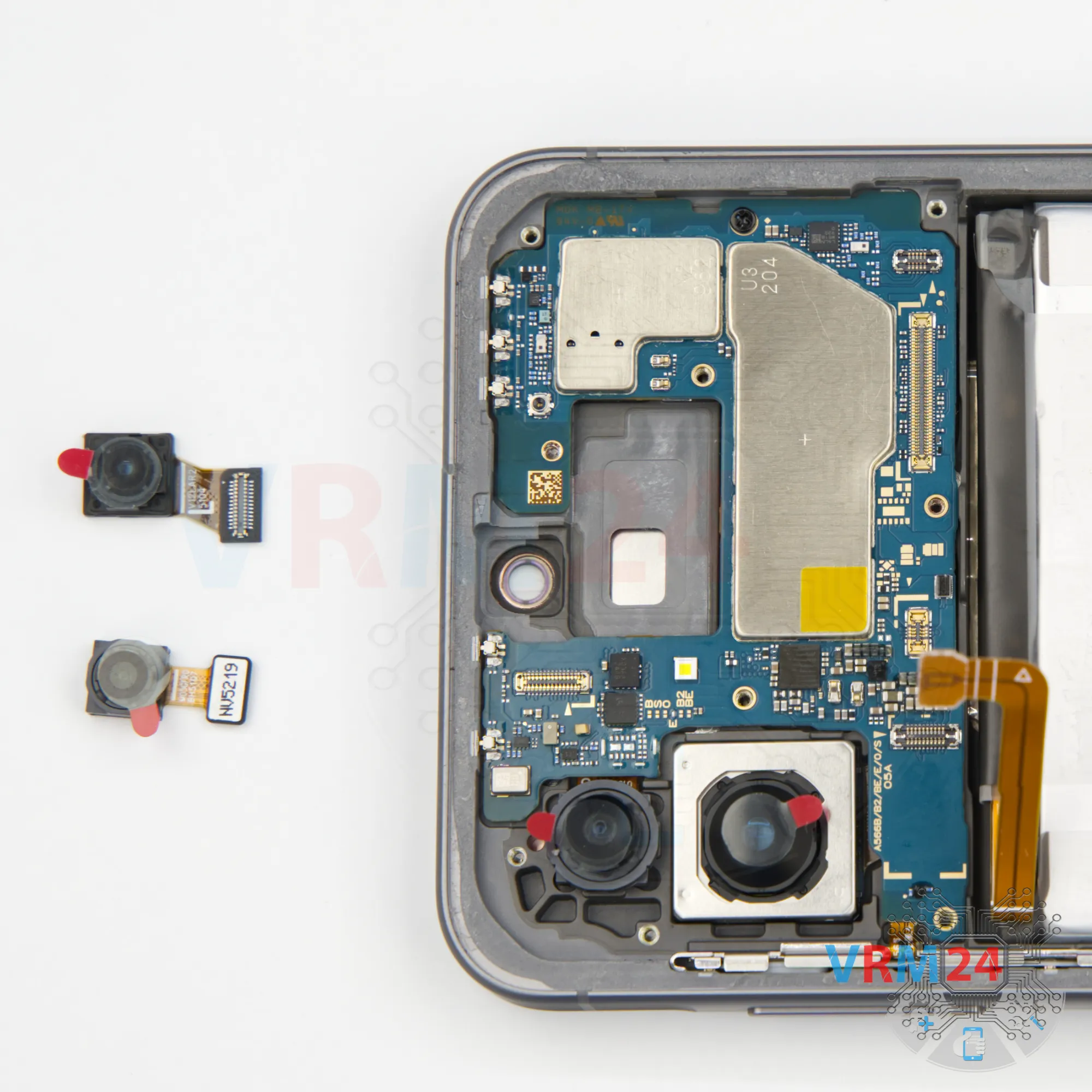

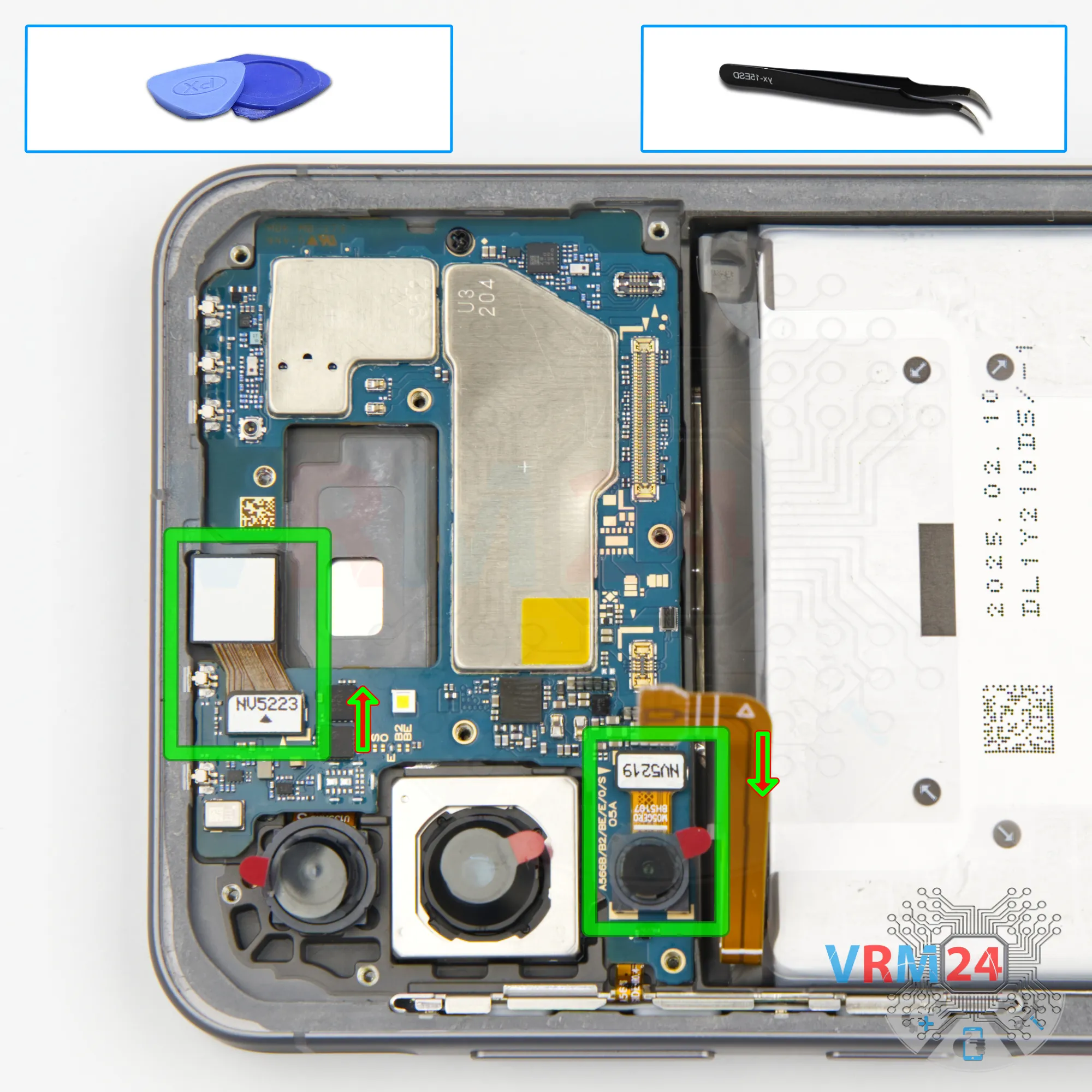

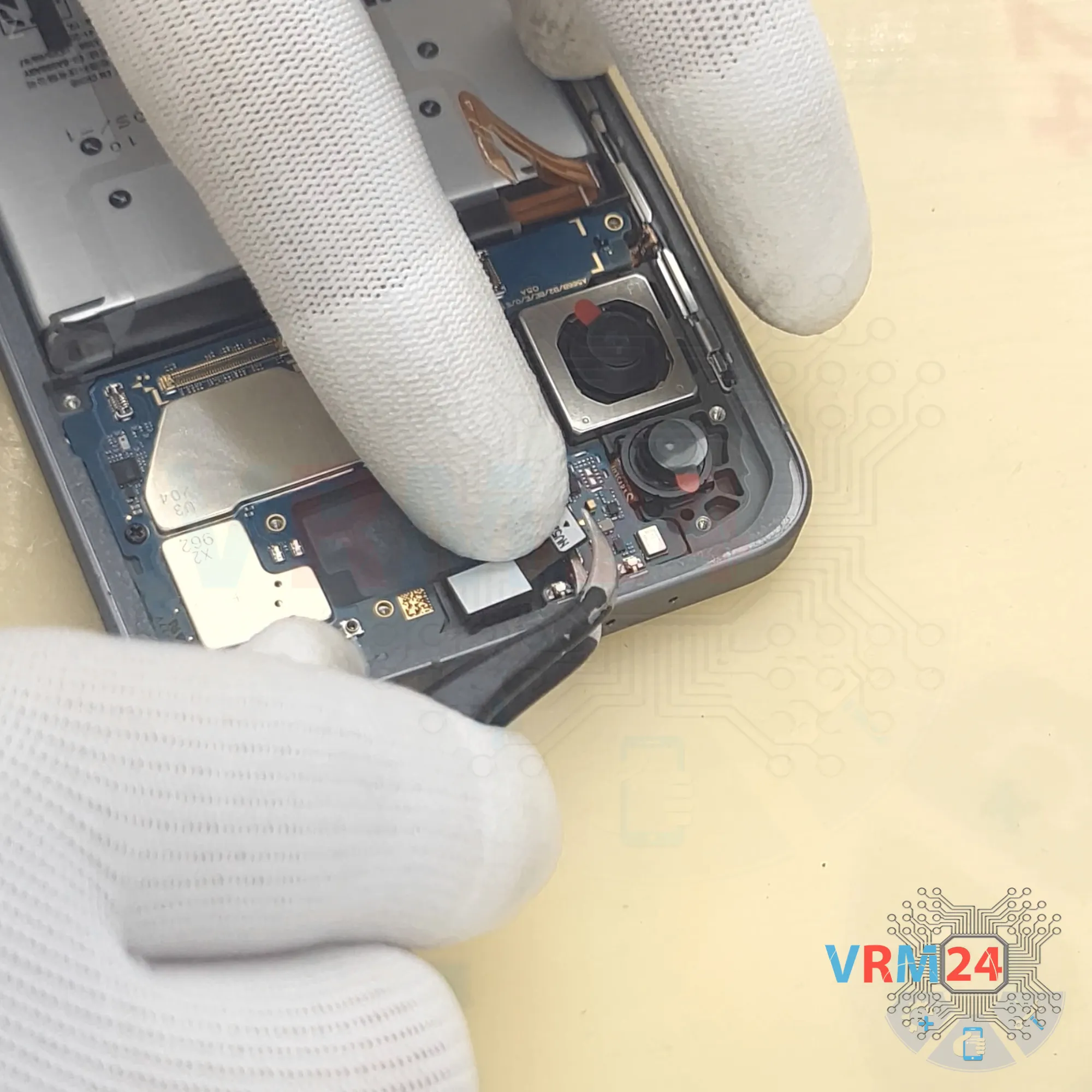

Шаг 14. Отсоединяем камеры

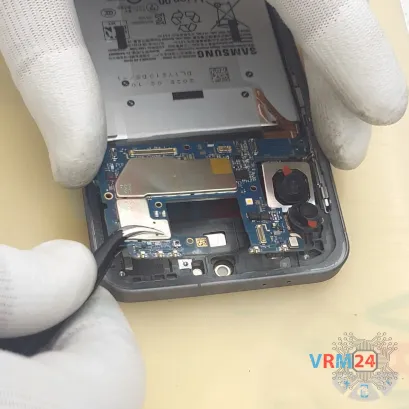

Переходим к основной плате. Сначала отсоединяем одну из тыльных камер и убираем её в сторону.
Затем отсоединяем фронтальную камеру. Лучше закрыть линзу специальной пленкой, чтобы на нее не попала пыль.

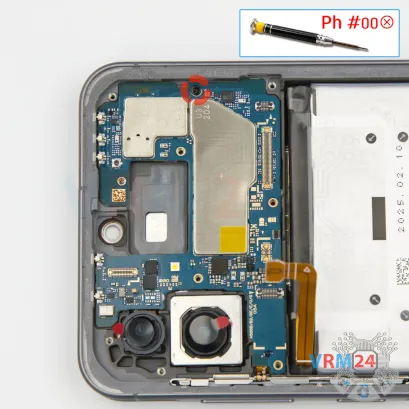

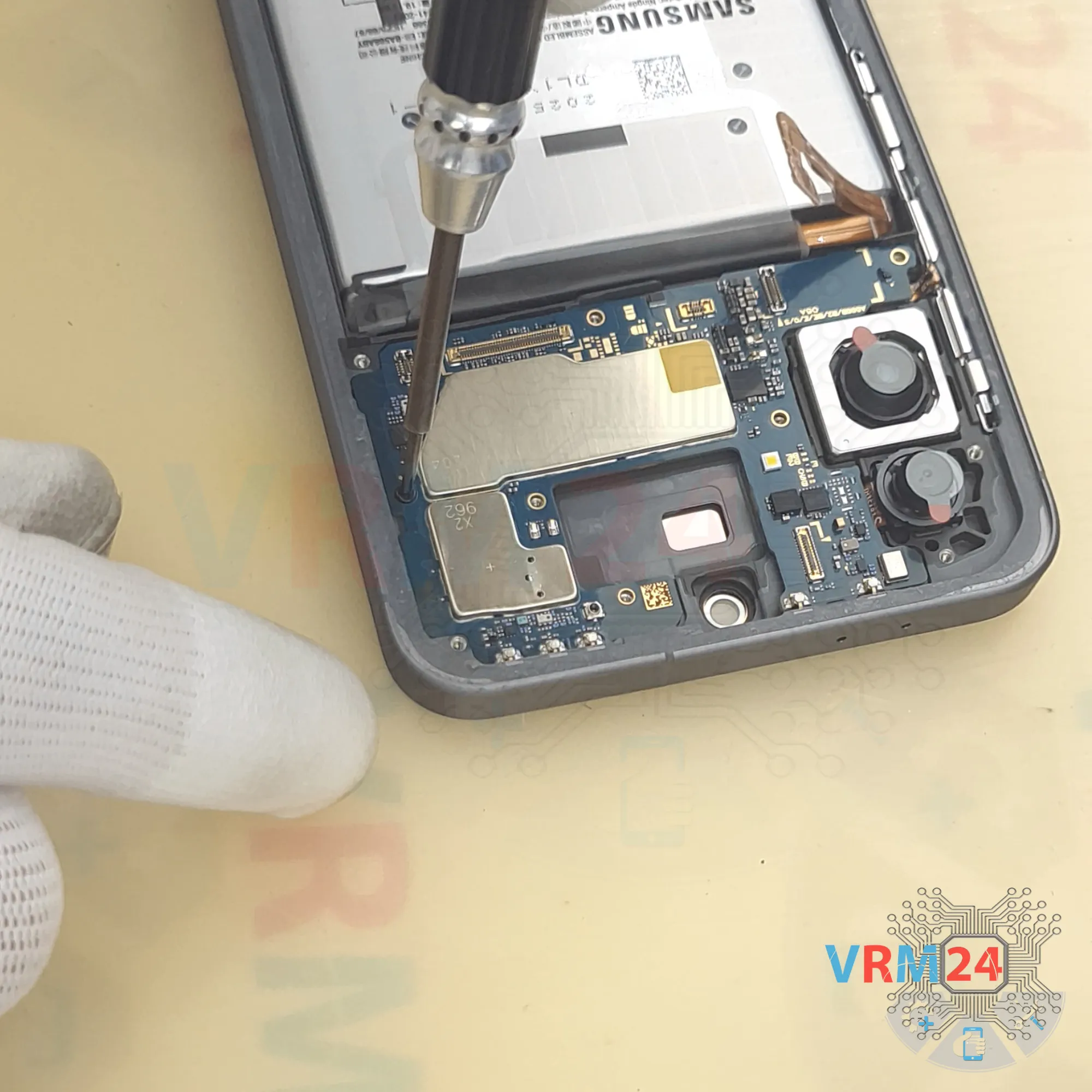

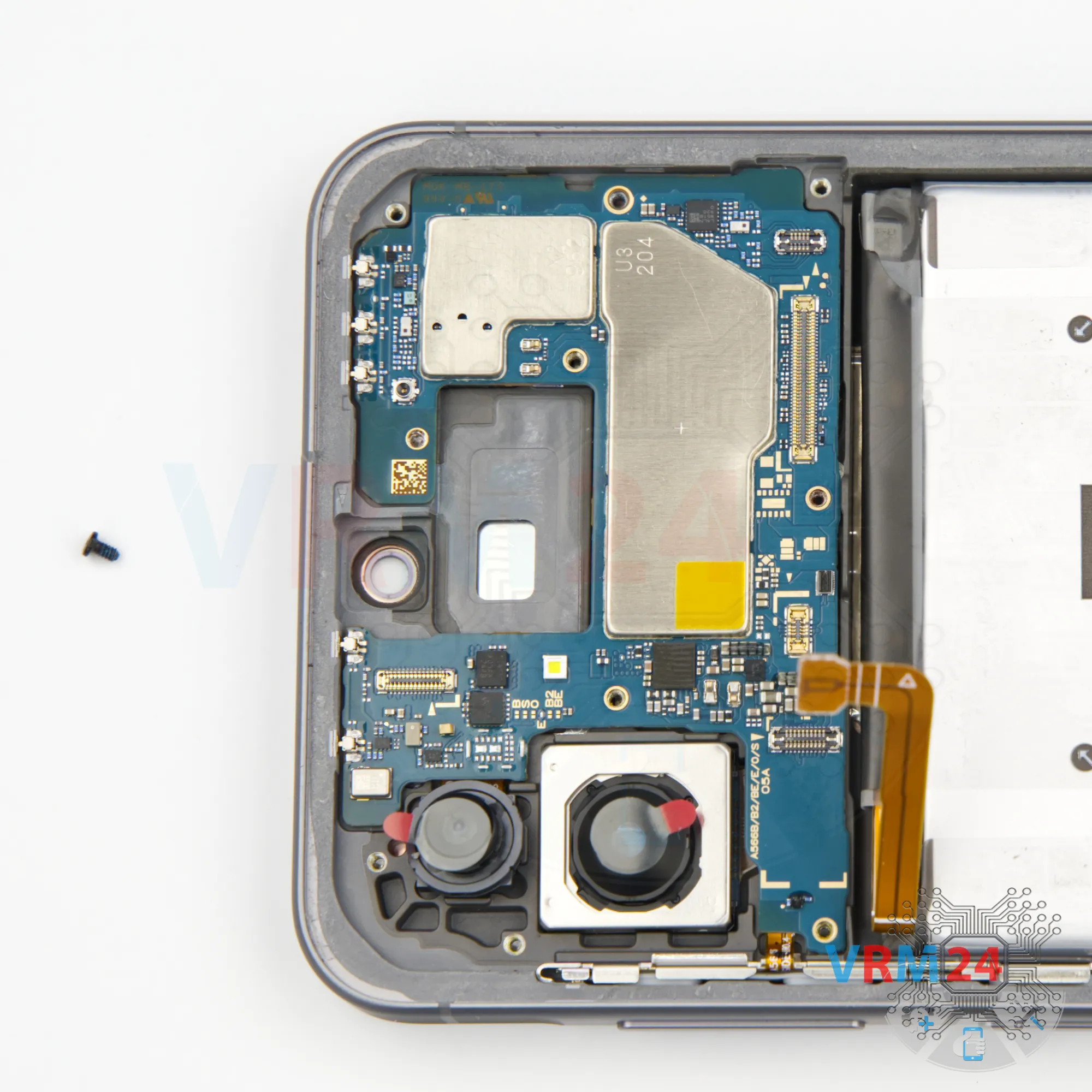

Шаг 15. Откручиваем винт

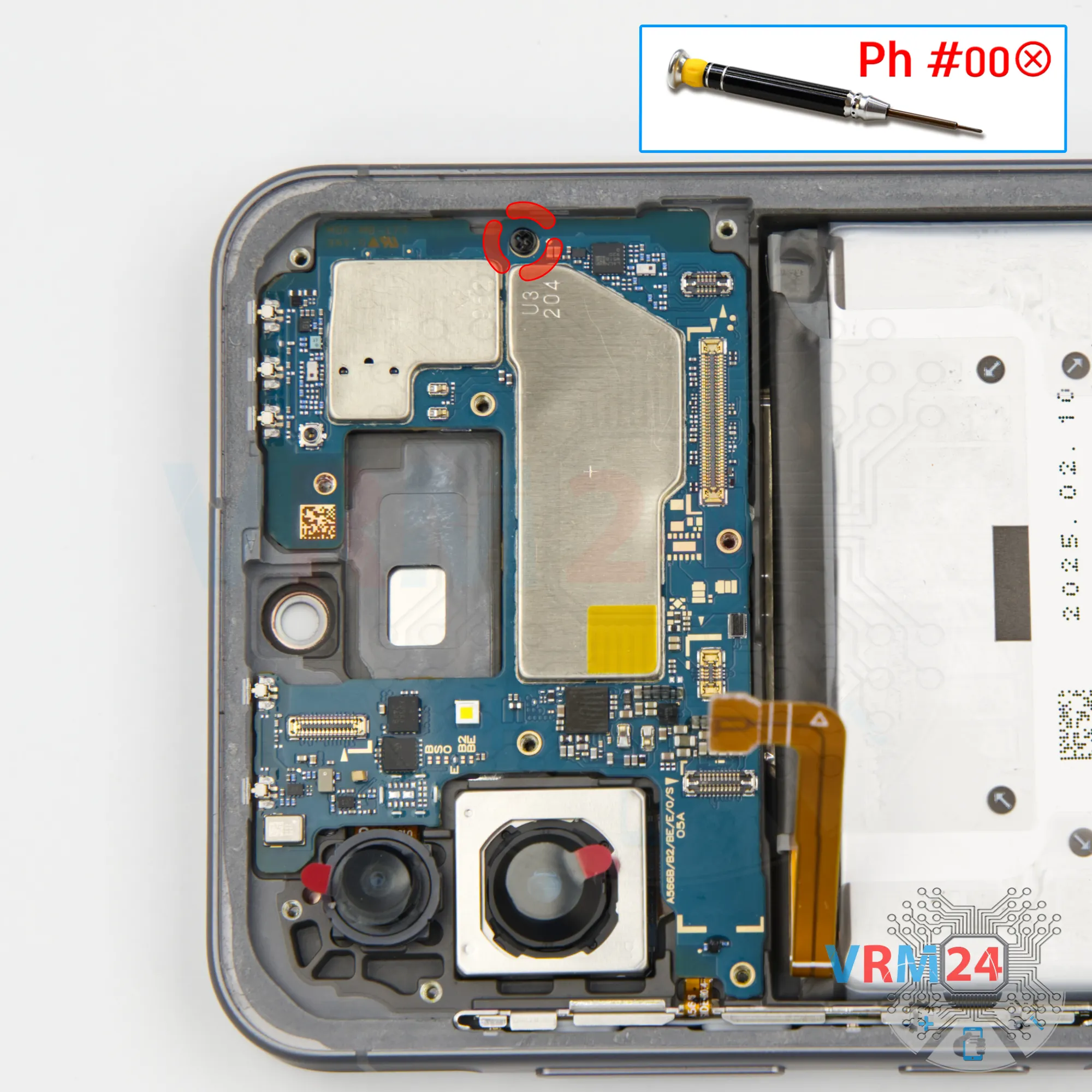

Перед отсоединением материнской платы необходимо выкрутить один винт, который её фиксирует.
Для этого используем отвертку Phillips #000.
Этот винт отличается от остальных, поэтому нужно расположить его отдельно.

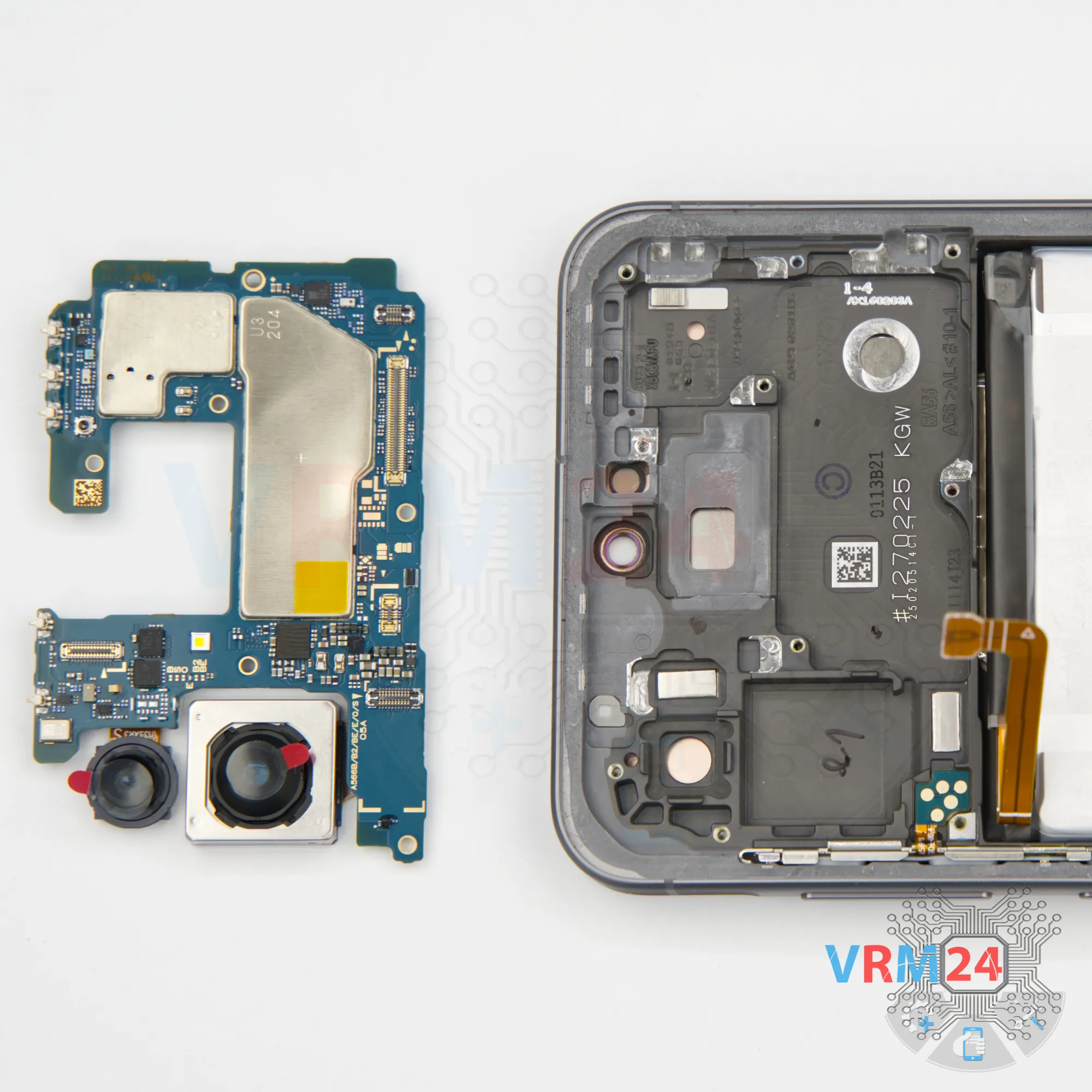

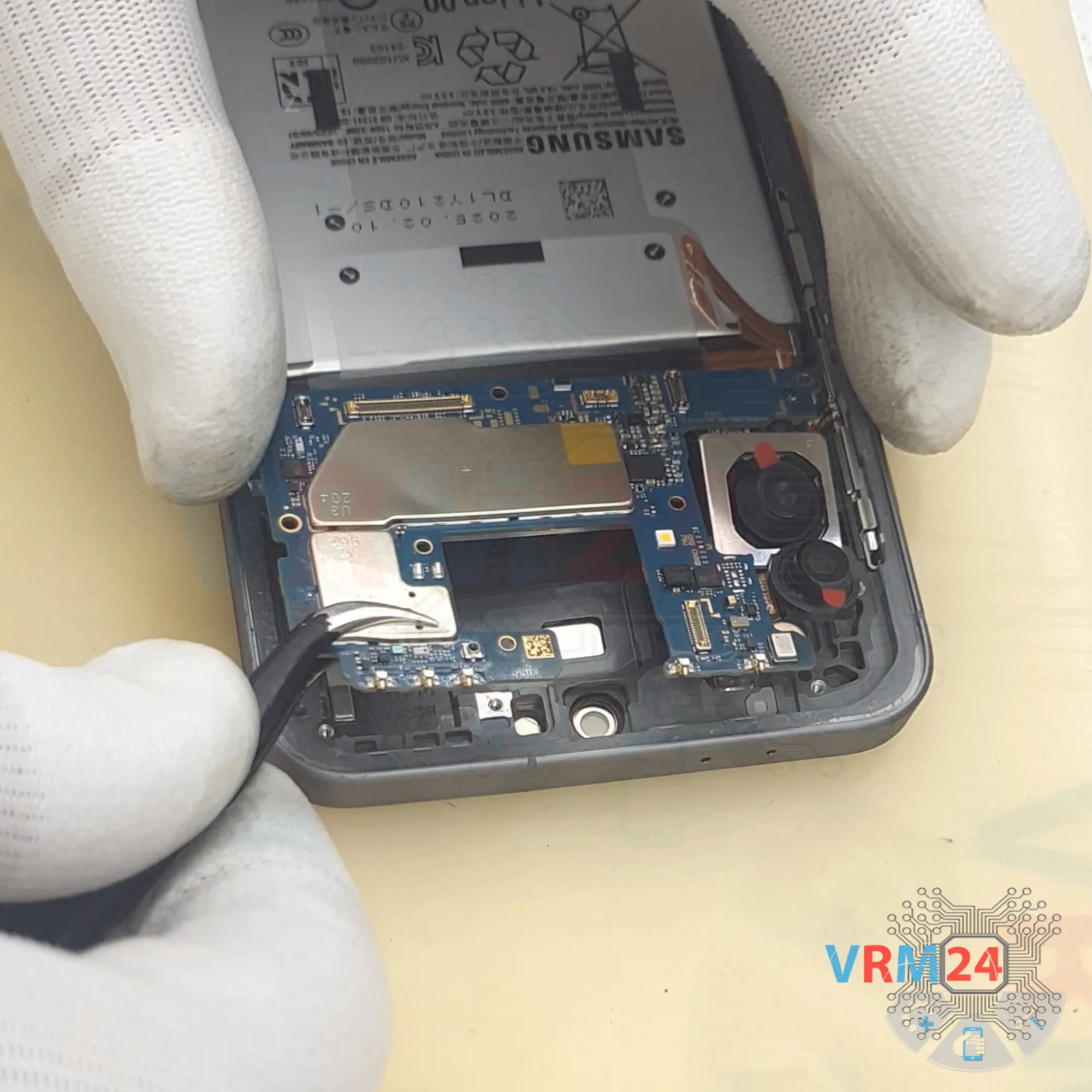

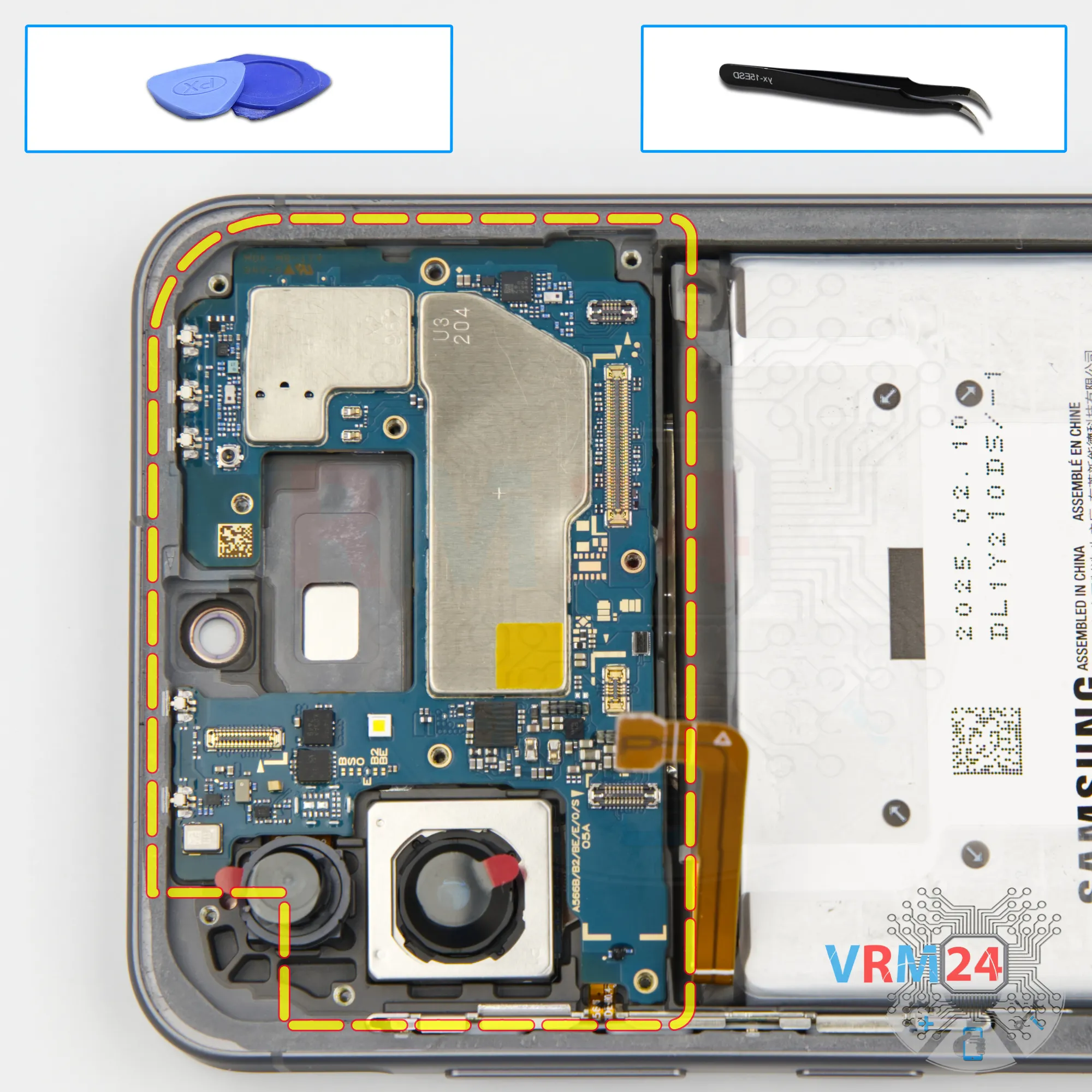

Шаг 16. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

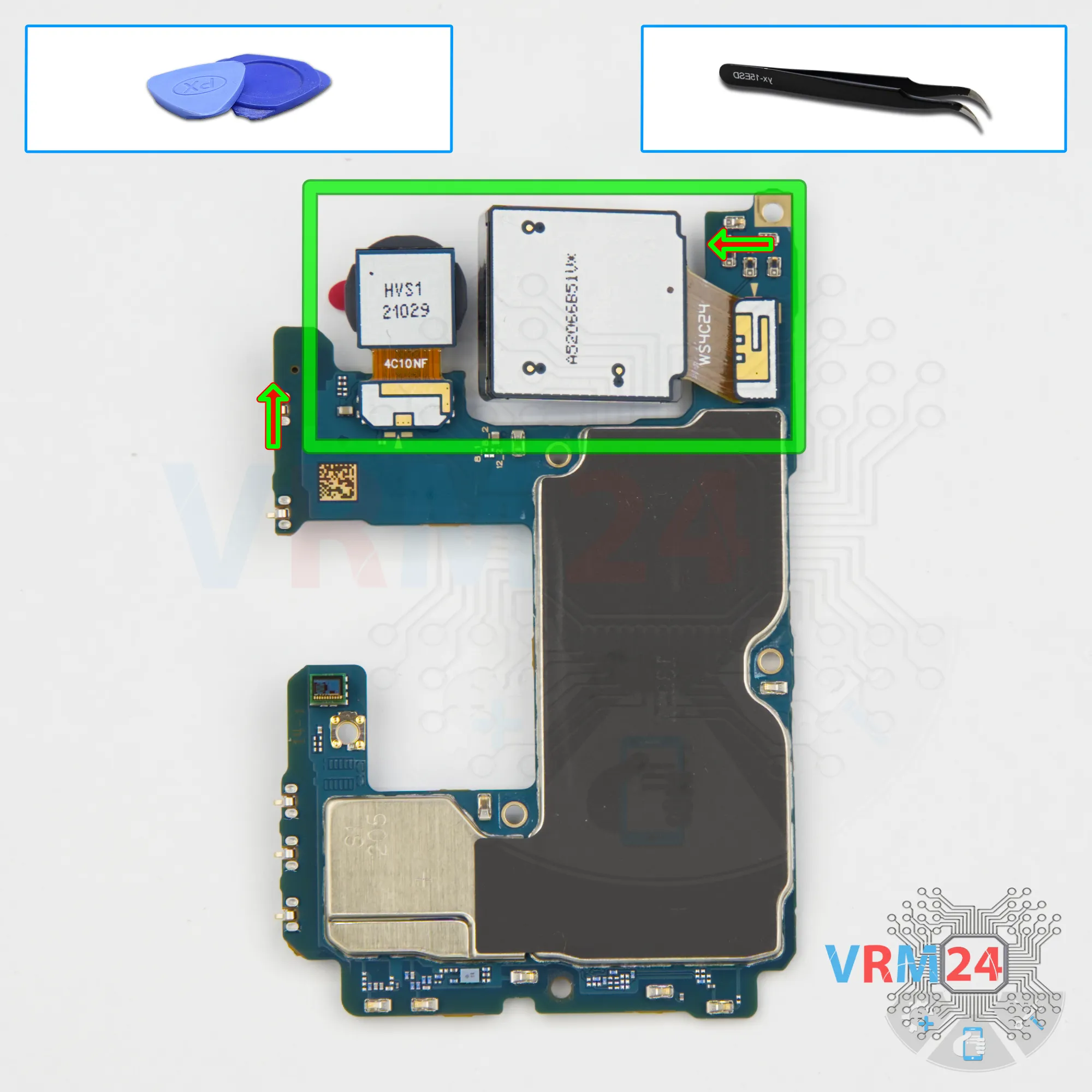

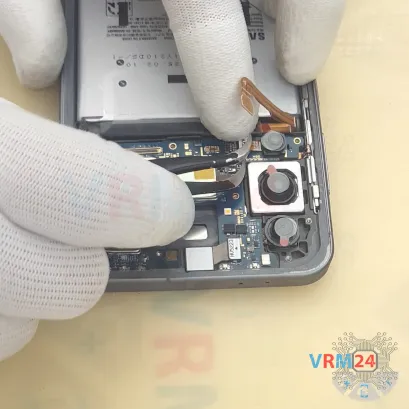

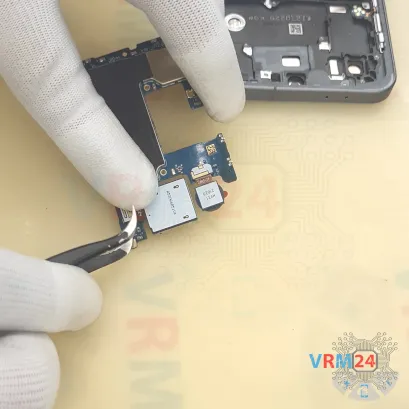

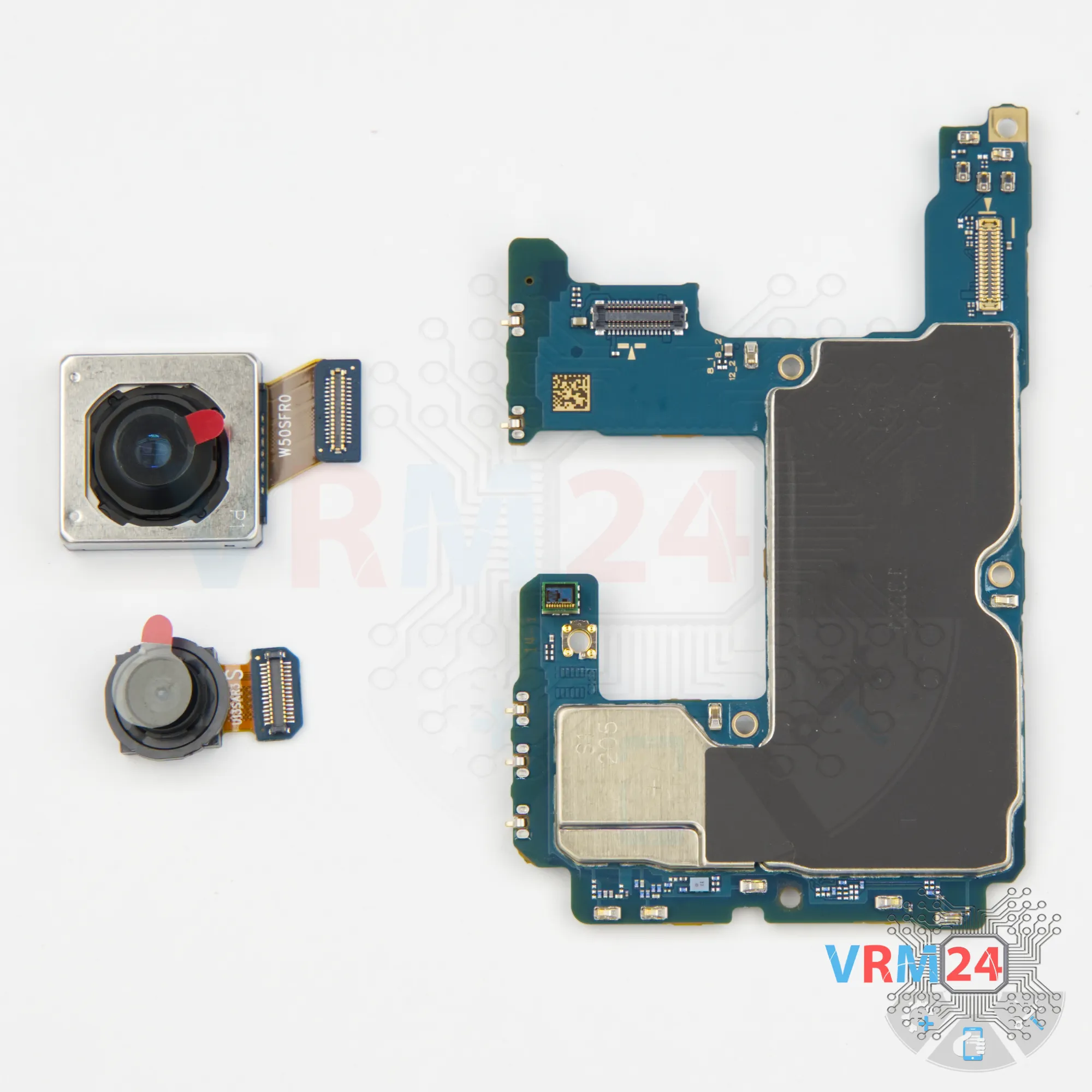

Шаг 17. Отсоединяем камеры

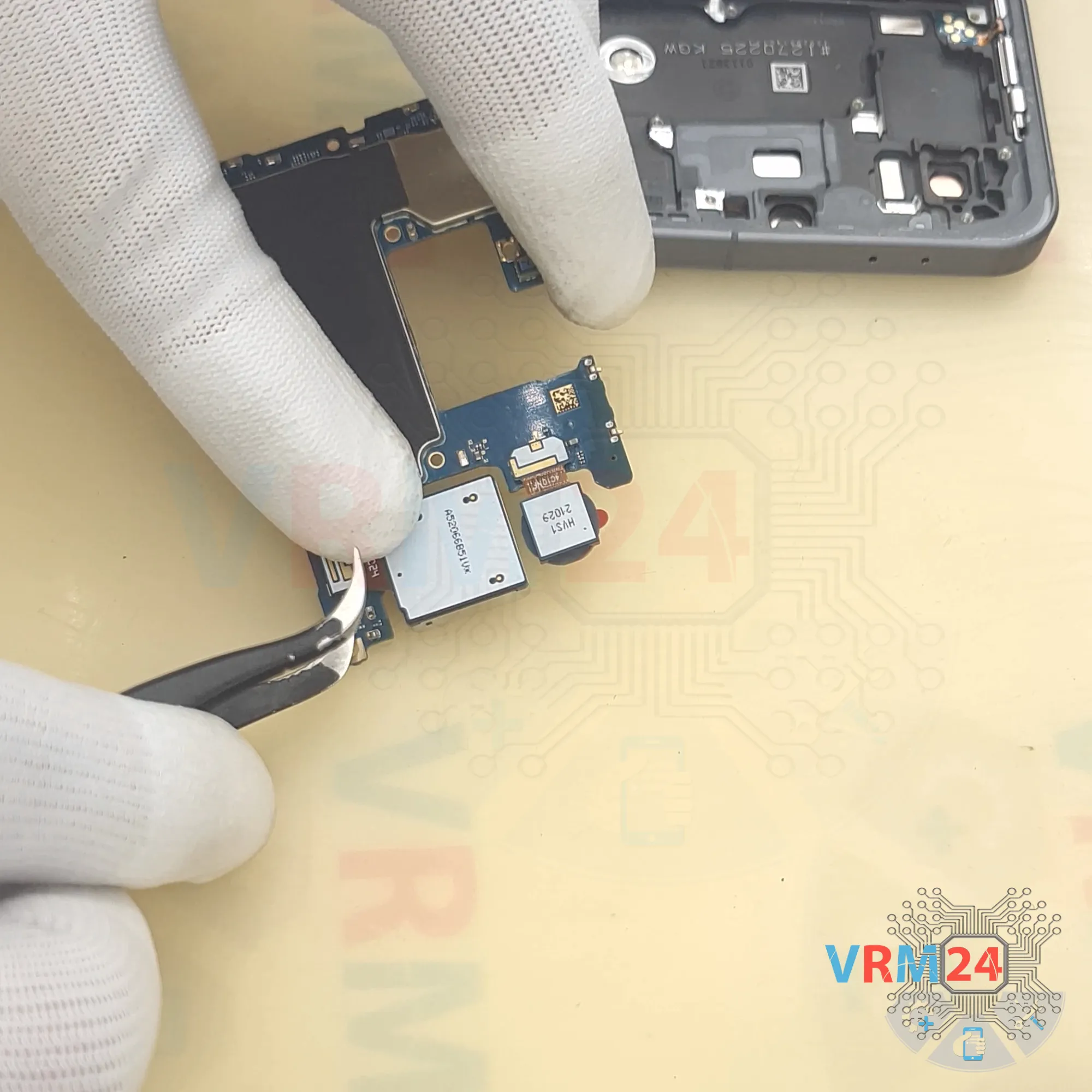

Затем переворачиваем материнскую плату и отсоединяем тыльные камеры. После этого можно отложить материнскую плату и камеры в сторону.

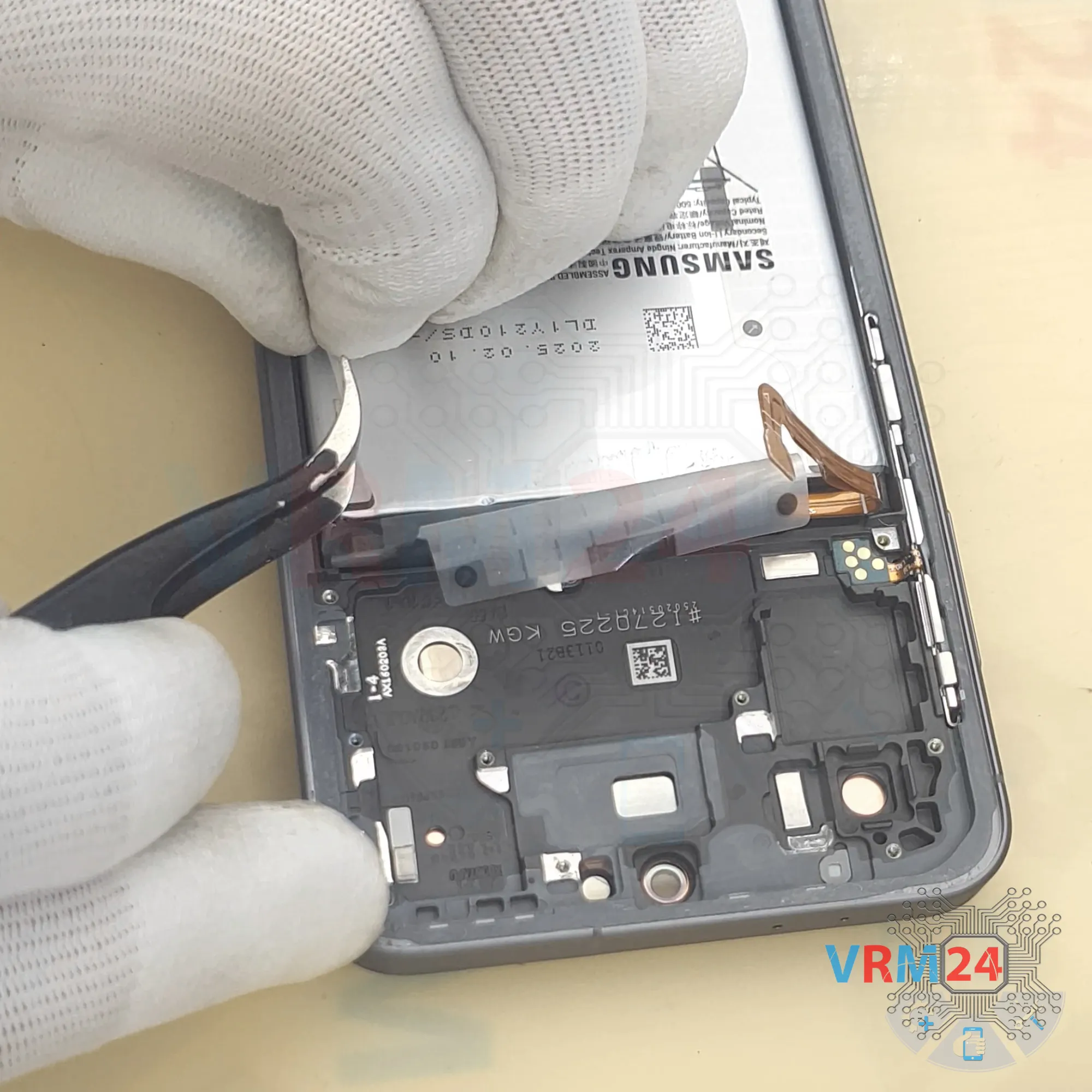

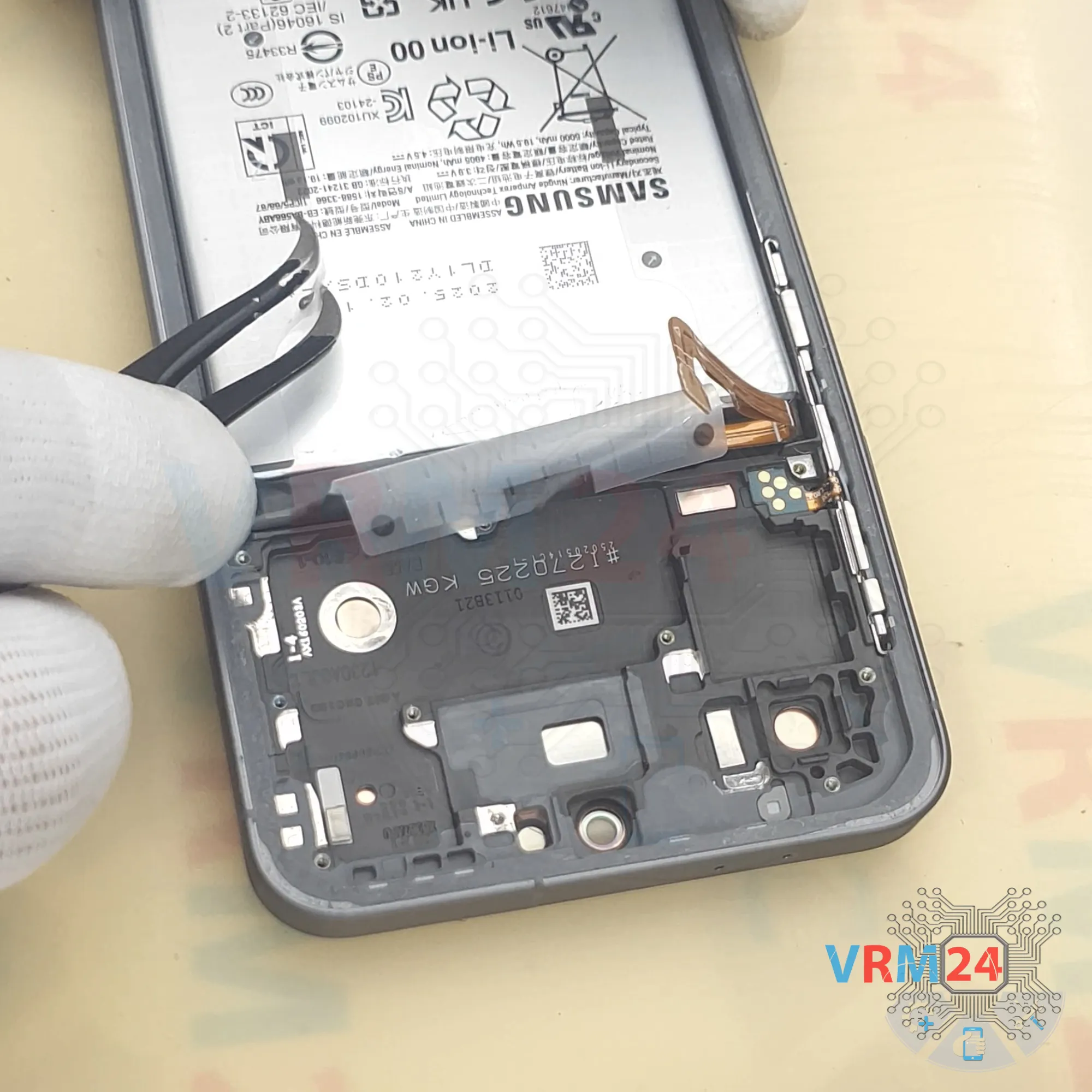

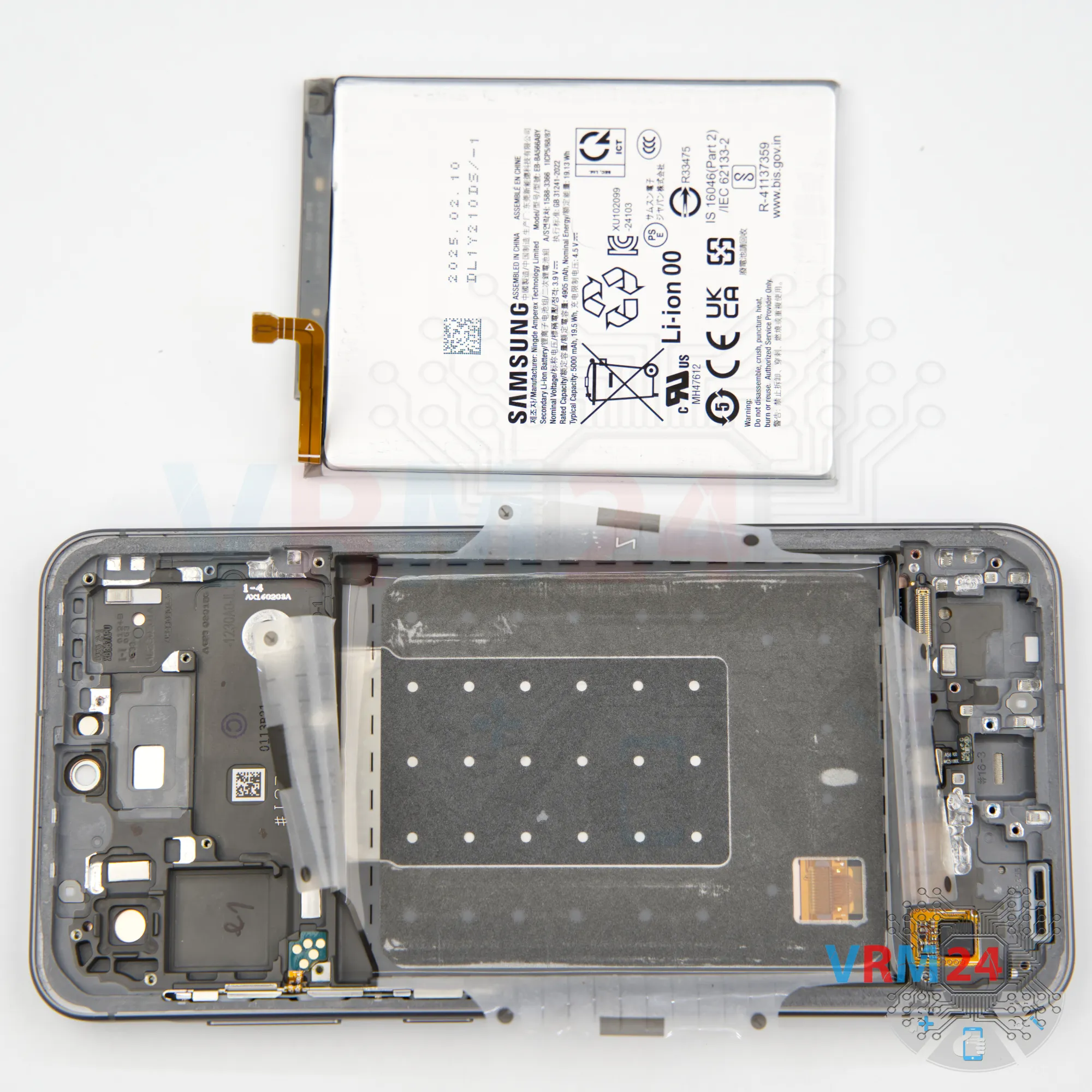

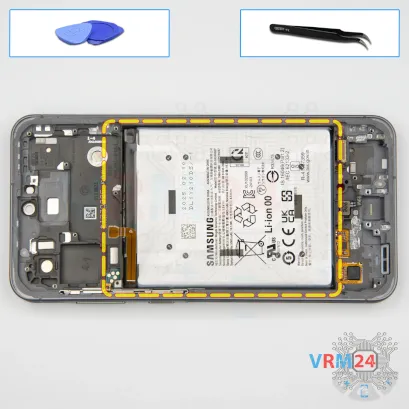

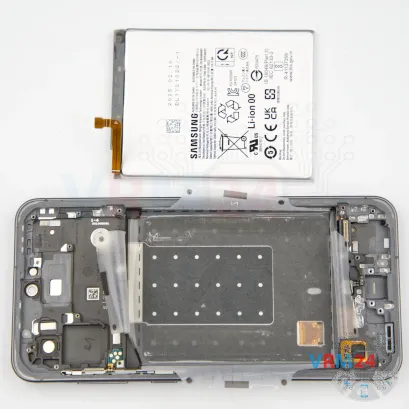

Шаг 18. Отсоединяем АКБ
И наконец, осталось только остоединить аккумулятор.

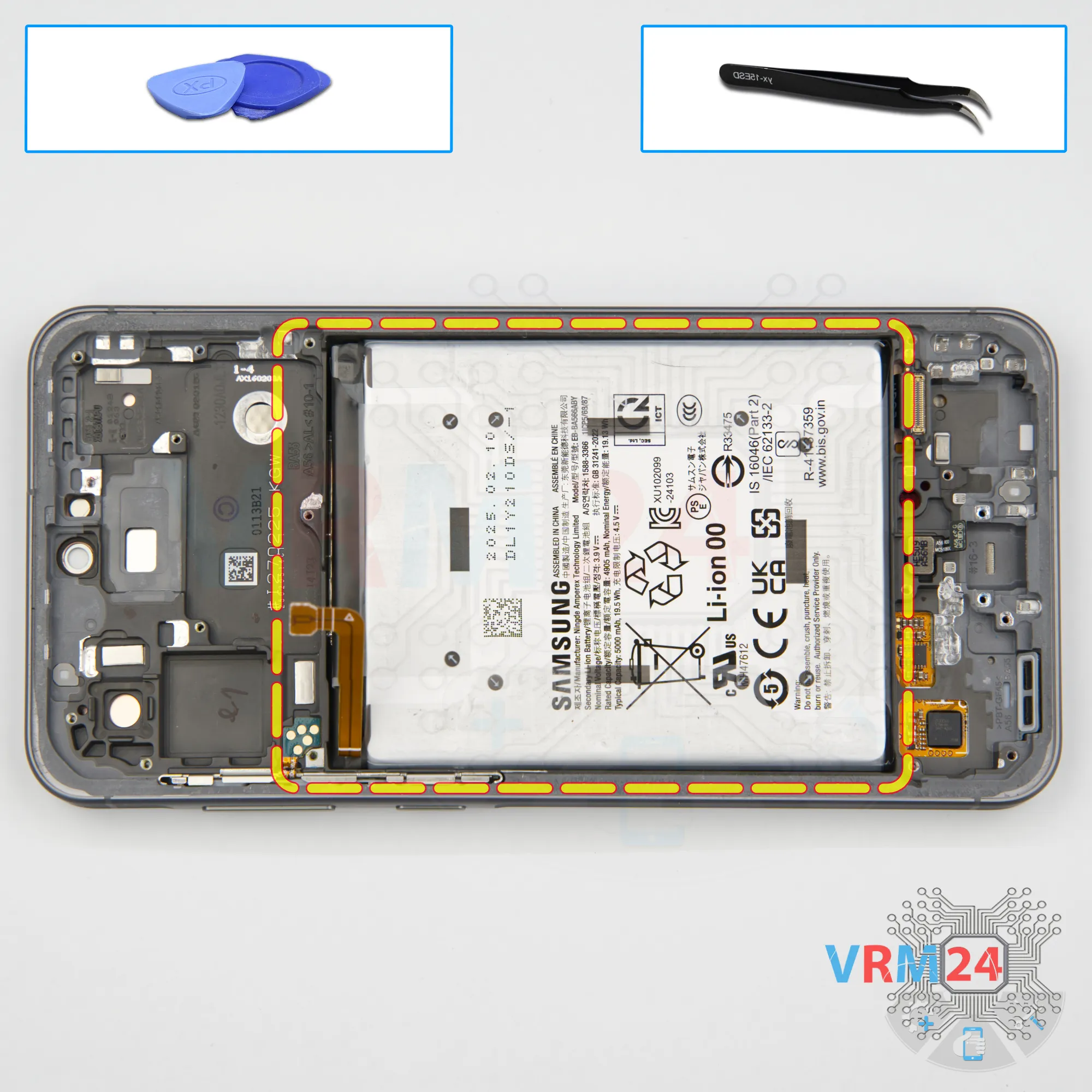

У новых моделей Samsung теперь есть четыре прозрачных язычка которые нужно отвернуть в стороны, чтобы извлечь аккумулятор.
Аккуратно отворачиваем каждый язычок в указанном направлении. Аккумулятор удерживается только этими язычками — проклейки под ним нет.
Это значительное улучшение, которое существенно упрощает демонтаж аккумулятора, особенно по сравнению с более старыми моделями Samsung, где использовались синие язычки, у которых проклейка припаивалась к батарее из-за нагрева.

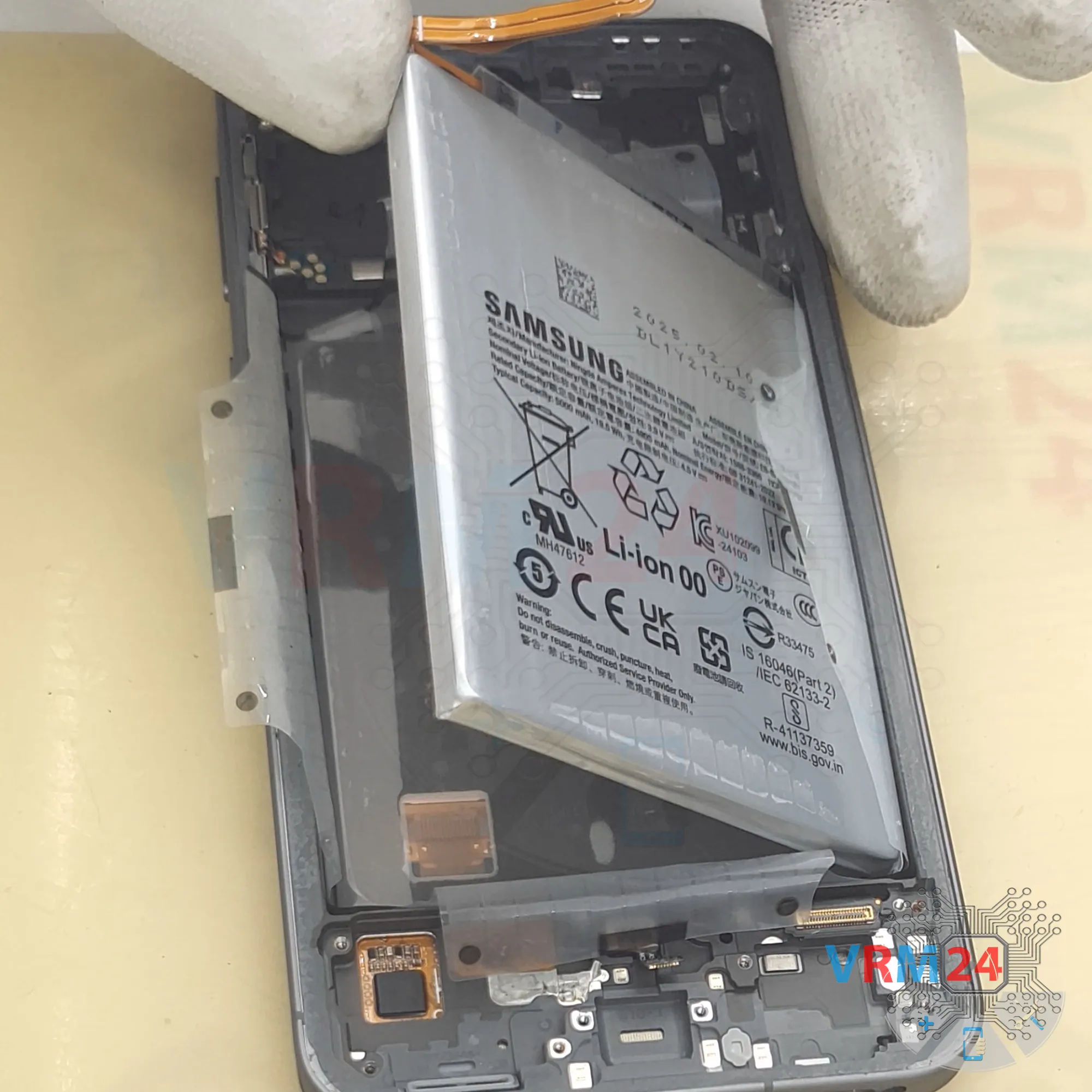

После того как все язычки будут освобождены, используйте инструмент, чтобы аккуратно приподнять аккумулятор. Нужно делать это аккуратно, чтобы не повредить оболочку батареи.

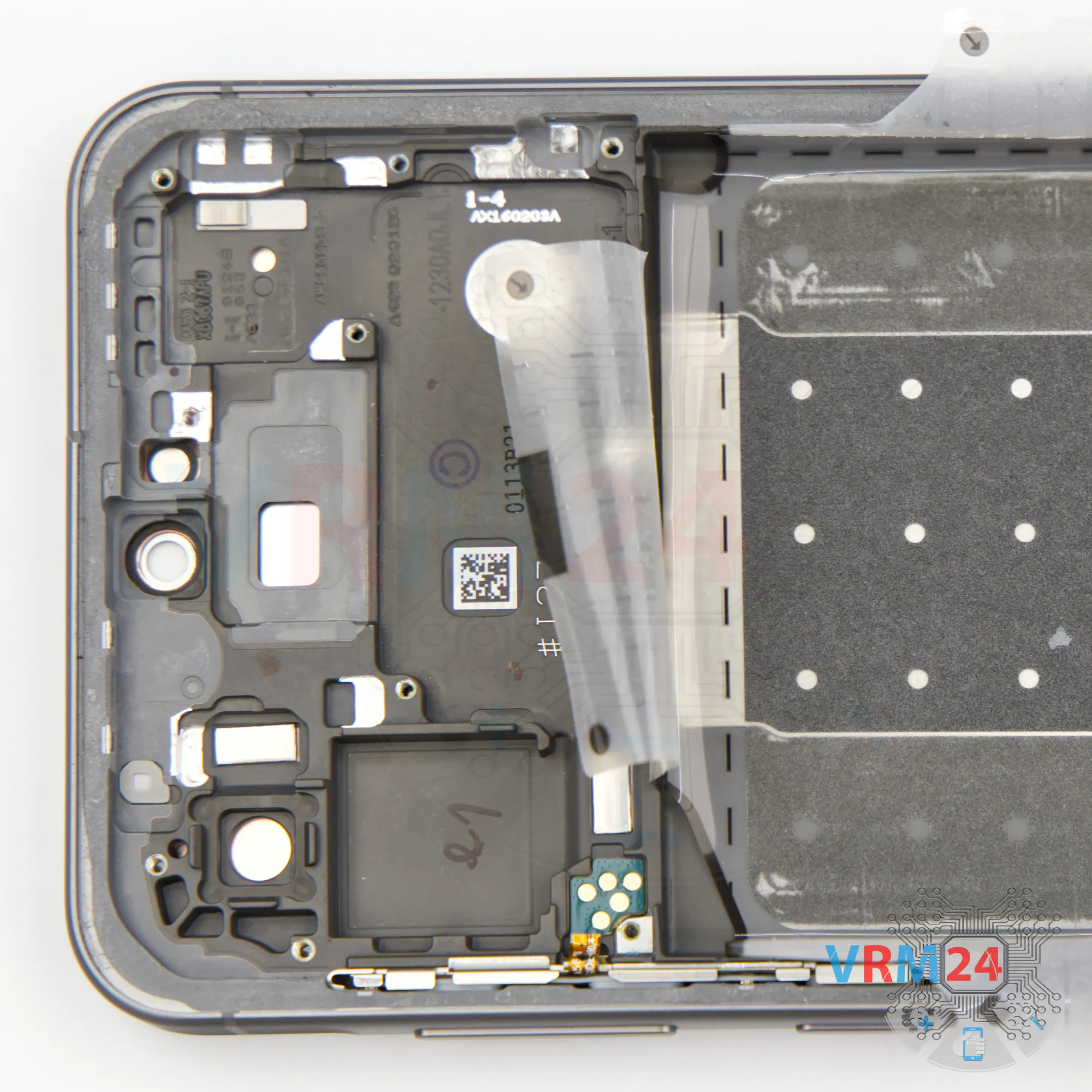

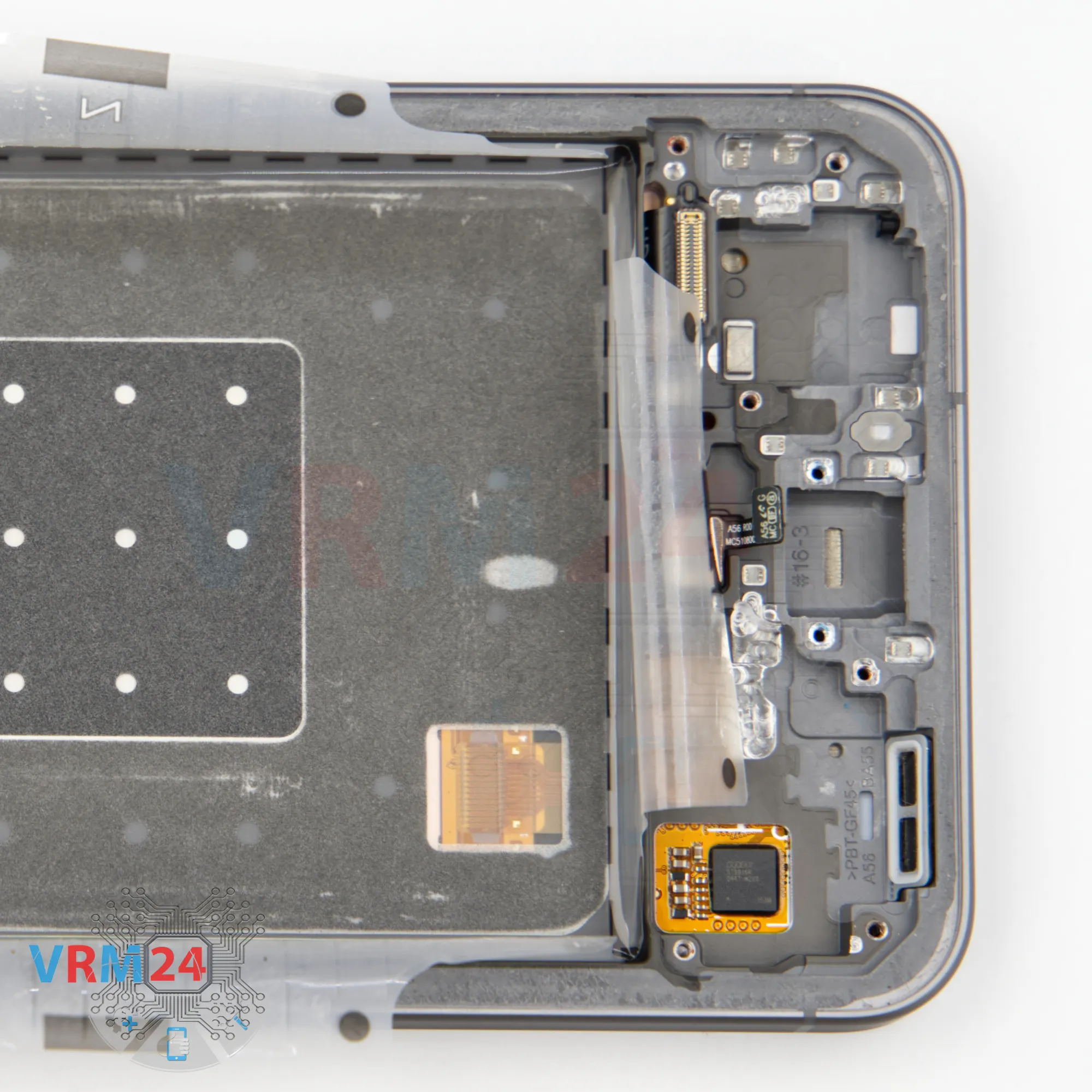

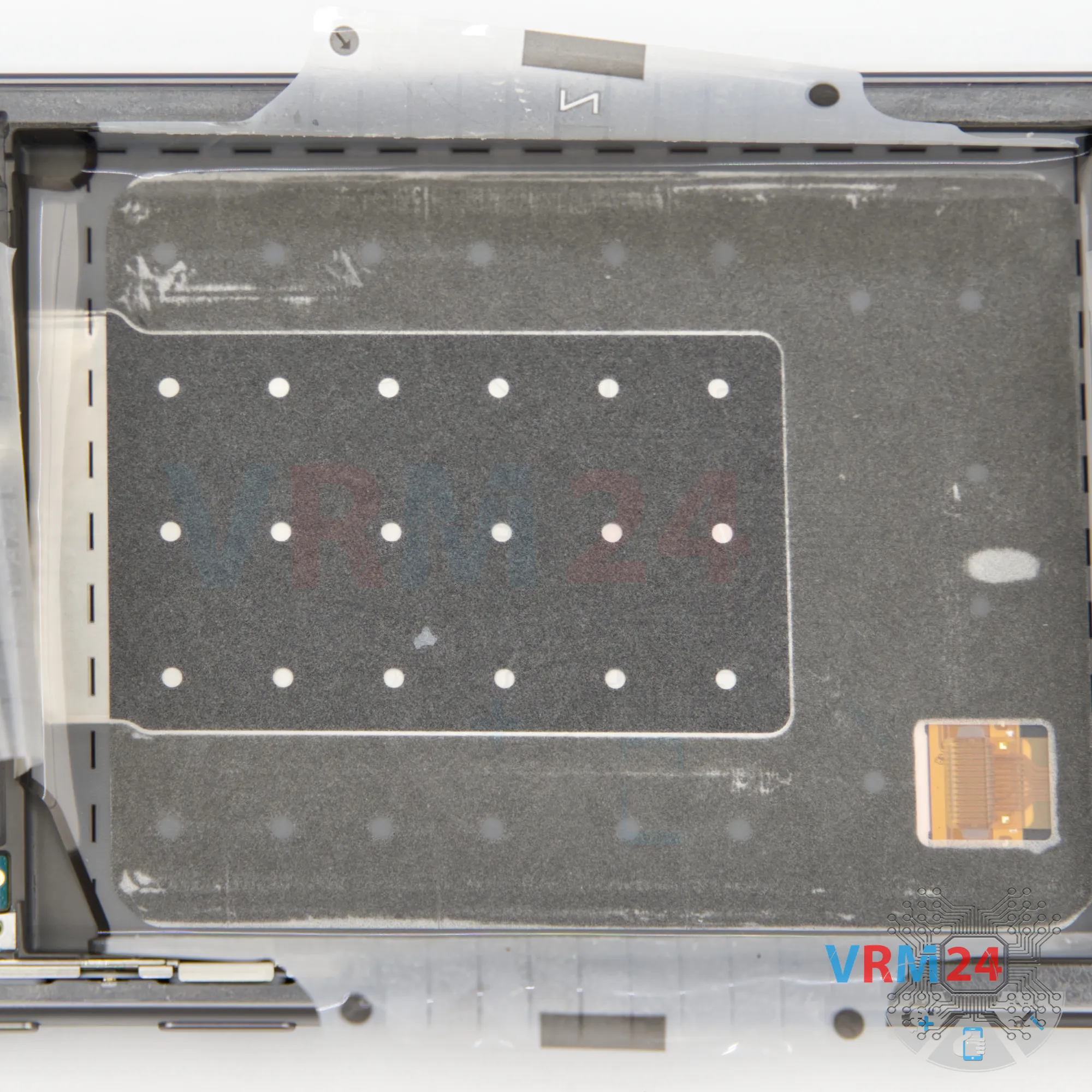

Шаг 19. В рамке дисплейного модуля

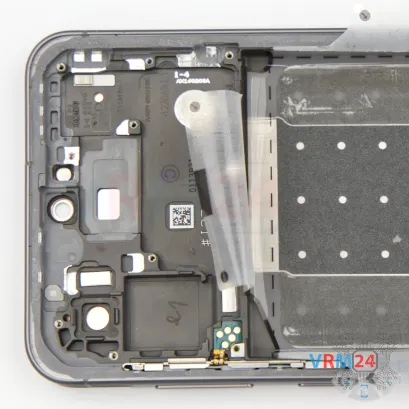

ℹ️️ В рамке дисплея остались: датчик отпечатков пальцев, боковые кнопки.
Подробные видео инструкции по разборке и ремонту Samsung Galaxy A56 SM-A566 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.
