Сложность разборки:
Сложно
Время разборки:
10 мин

Рекомендованные инструменты

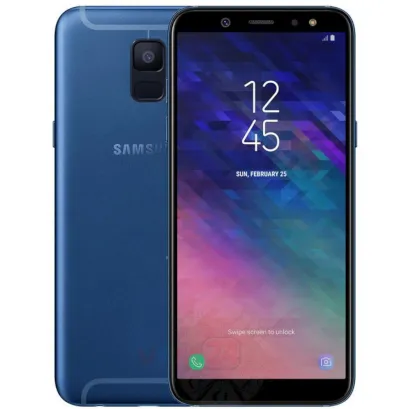

Разборка/Ремонт мобильного девайса Samsung Galaxy A6 (2018) SM-A600 (Самсунг Галакси А6 (2018)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 1/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 1/2

Шаг 1. Вынимаем Лотки карт

Используя инструмент Ключ или Скрепку и открываем лотки Сим карты и Карты памяти и вынимаем их.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 2/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 2/2

Шаг 2. Открываем дисплейный модуль

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 3/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 3/2

Шаг 3. Отсоединяем фиксатор

Подденьте за край и снимите фиксатор, удерживающий разъем модуля дисплея.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 4/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 4/2

Шаг 4. Отсоединяем коннектор

Подденьте разъем и снимите модуль дисплея.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 5/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 5/2

Шаг 5. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 18 винтов.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 6/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 6/2

Шаг 6. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 7/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 7/2 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 7/3 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 7/4

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Samsung Galaxy A6 (2018) SM-A600 имеет аккумулятор EB-BJ800ABE емкостью 3000 мАч (он же аккумулятор).

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 8/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 8/2

Шаг 8. Отсоединяем фронтальную камеру

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 9/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 9/2

Шаг 9. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих материнскую плату.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 10/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 10/2

Шаг 10. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 11/1 Как разобрать Samsung Galaxy A6 (2018) SM-A600, Шаг 11/2

Шаг 11. Отсоединяем основную камеру

Отсоедините разъем на материнской плате и снимите основную камеру.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A6 (2018) SM-A600 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 10 минут. Наше руководство подходит для всех моделей Samsung Galaxy A6 (2018) SM-A600 — Самсунг Галакси А6 (2018), выпущенных для рынков разных стран.
