Сложность разборки:
Средняя

Рекомендованные инструменты

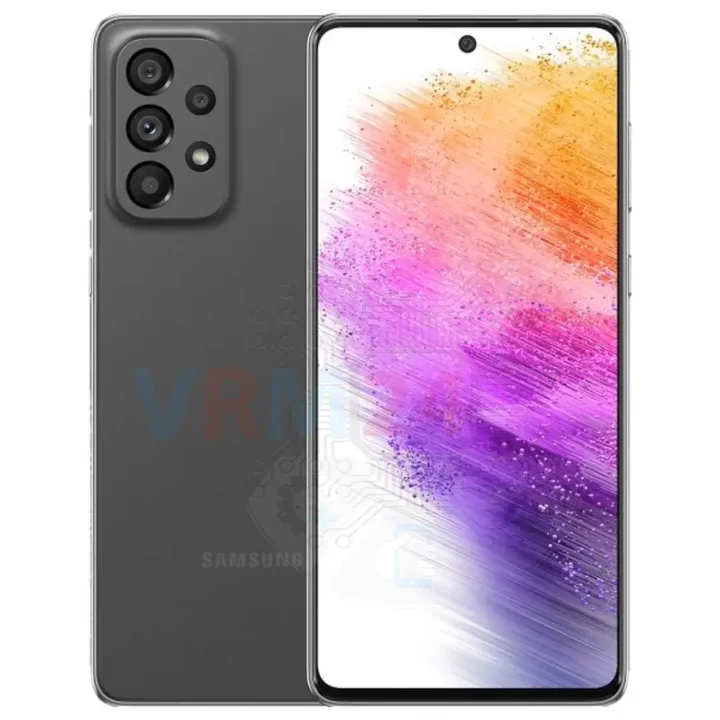

Разборка/Ремонт мобильного девайса Samsung Galaxy A73 SM-A736 (Самсунг Галакси А73 SM-A736) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 1/1

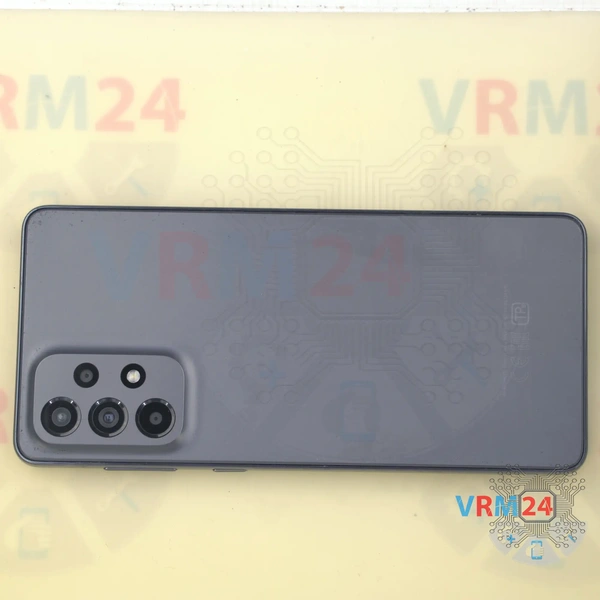

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 2/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 2/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 2/3

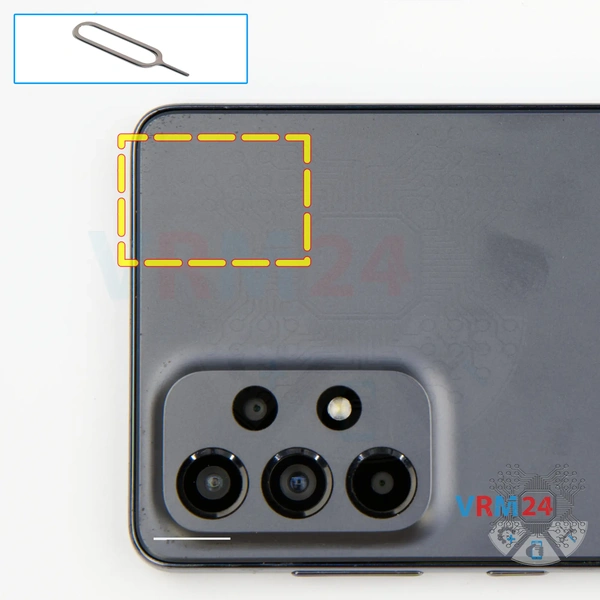

Шаг 2. Вынимаем Лоток карт

В самом начале нам нужно отсоединить лоток карт, для этого мы берем специальный инструмент, вставляем его в отверстие и выдвигаем комбинированный лоток для сим карт и карт памяти.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 3/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 3/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 3/3 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 3/4 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 3/5

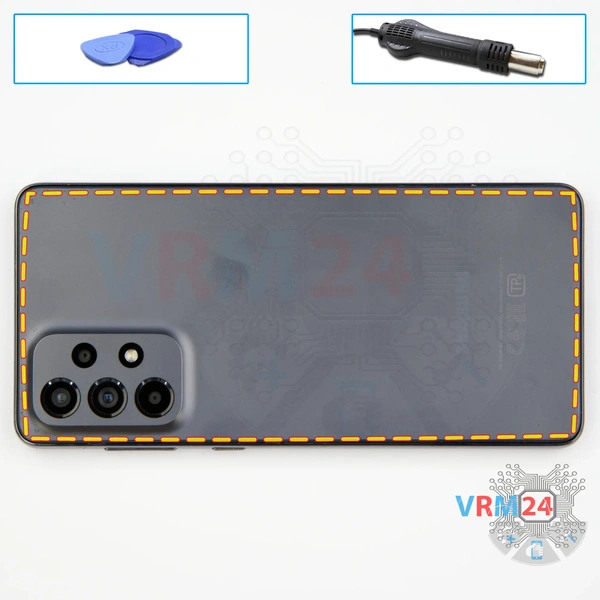

Шаг 3. Открываем заднюю крышку

Нам нужно нагреть поверхность задней крышки до температуры приблизительно 70° С.

Для отсоединения задней крышки мы используем пластиковую пленку, это защитная пленка от нового дисплея или пленка из канцелярского магазина.

Вставляем ее в отверстие между средней крышкой и задней крышкой и проводим ей повдоль, отсоединяя заднюю крышку.

⚠️️ Всегда нужно быть осторожным в районе камерам, чтобы не повредить линзы.

⚠️️ Также нужно быть осторожным в районе боковых кнопок, потому что там могут располагаться шлейфы.

На задней крышке находятся элементы вспышки и прокладка.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 4/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 4/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 4/3

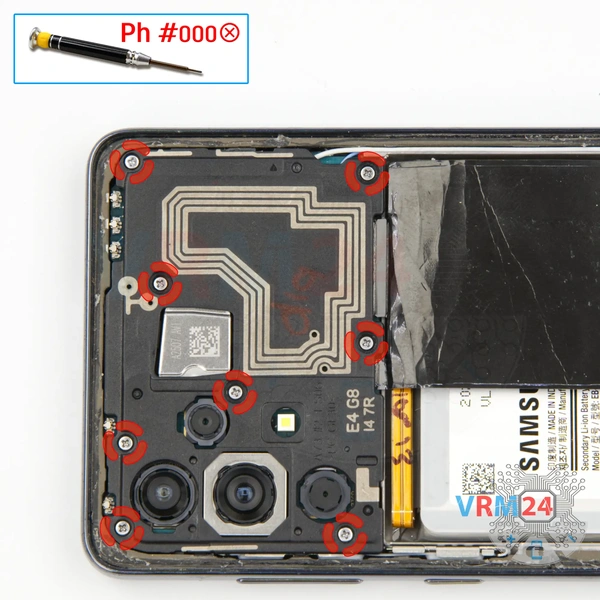

Шаг 4. Откручиваем винты

При помощи крестовой отвертки 1,5 мм или #000 — откручиваем восемь винтов.

Похоже, что все винты одинаковые, но мы все равно рекомендуем размещать их на специальной поверхности в легко запоминающемся порядке для обратной сборки.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 5/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 5/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 5/3

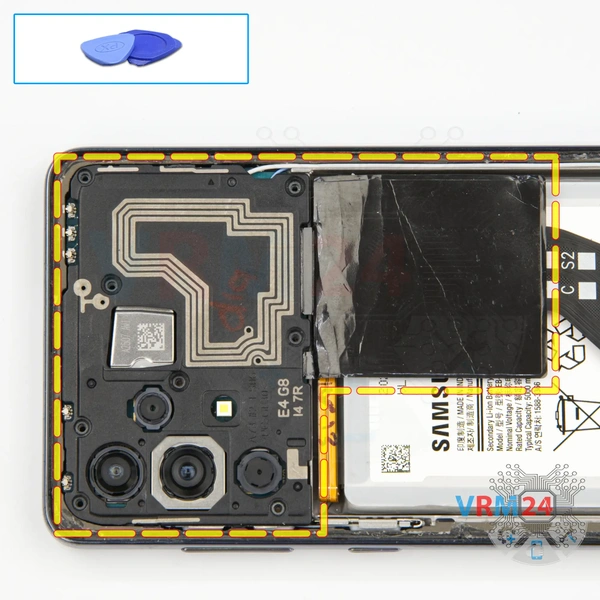

Шаг 5. Открываем крышку

С помощью неметаллического инструмента нам нужно отсоединить крышку, скрывающую материнскую плату.

На крышке расположены дорожки антенн.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 6/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 6/2

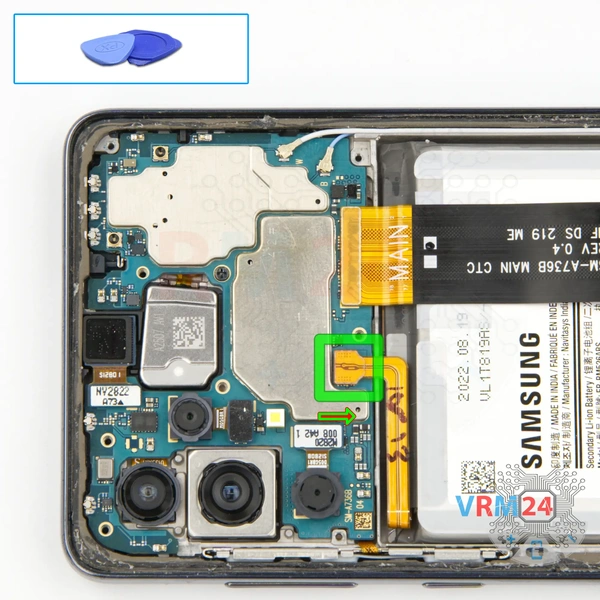

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

Отсоединяем разъем аккумулятора при первой возможности. Во избежание повреждений используйте неметаллический или пластиковый инструмент.

ℹ️️ В модели Samsung Galaxy A73 SM-A736 установлен аккумулятор EB-BM526ABS емкостью 5000 мАч.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 7/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 7/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 7/3

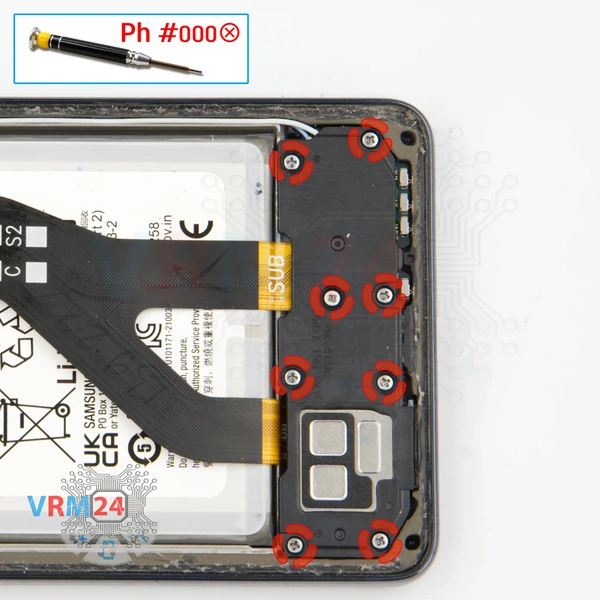

Шаг 7. Откручиваем винты

И переходим к откручиванию восьми винтов в нижней части. Отвертка та же крестовая 1,5 мм. Судя по всему, винты также все одинаковые. Винты удерживают субплату и крышку с динамиком.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 8/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 8/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 8/3

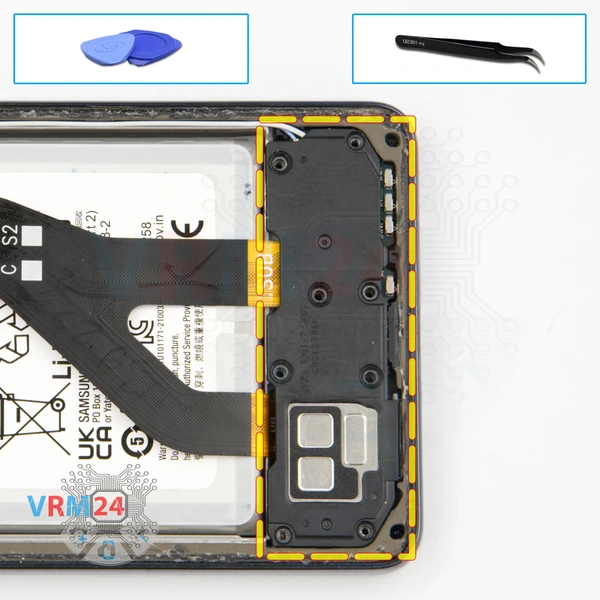

Шаг 8. Отсоединяем динамик

Отсоединяем крышку с динамиком. Находим правильное и удобное место, за которое можно подцепить крышку, аккуратно приподнимаем и снимаем крышку с полифоническим динамиком.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 9/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 9/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 9/3 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 9/4

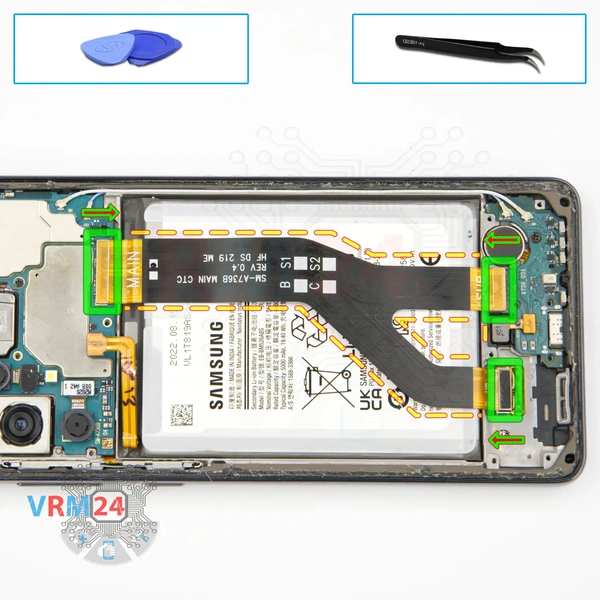

Шаг 9. Отсоединяем межплатный шлейф

Отсоединяем разъемы: на дисплей, на субплату и разъем на материнскую плату.

И можно снять межплатный шлейф.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 10/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 10/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 10/3 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 10/4

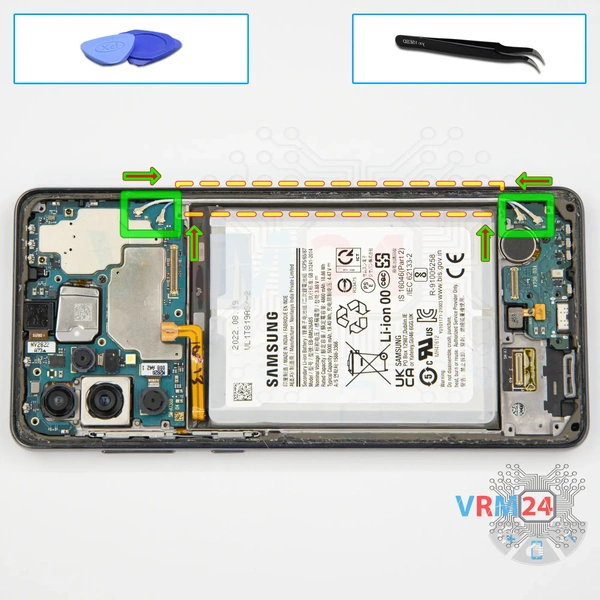

Шаг 10. Отсоединяем коаксиальный кабель

Отсоединяем разъемы коаксиального кабеля на платах и ​​отсоединяем сами коаксиальные кабели.

Аккуратно подцепляем разъемы и вынимаем кабели.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 11/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 11/2

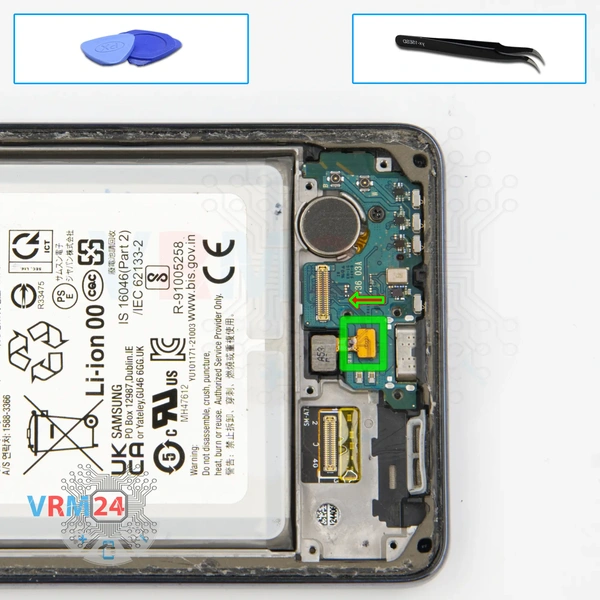

Шаг 11. Отсоединяем коннектор

Отсоединяем разъем датчика отпечатков пальцев на субплате.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 12/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 12/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 12/3

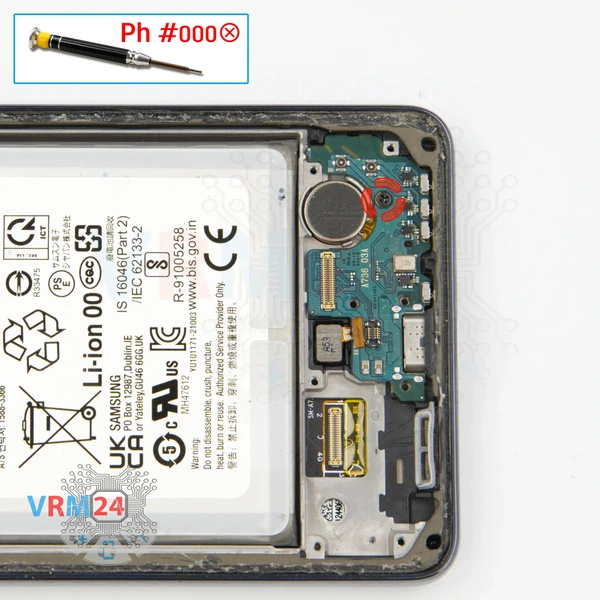

Шаг 12. Откручиваем винт

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем один винт, фиксирующий субплату.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 13/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 13/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 13/3

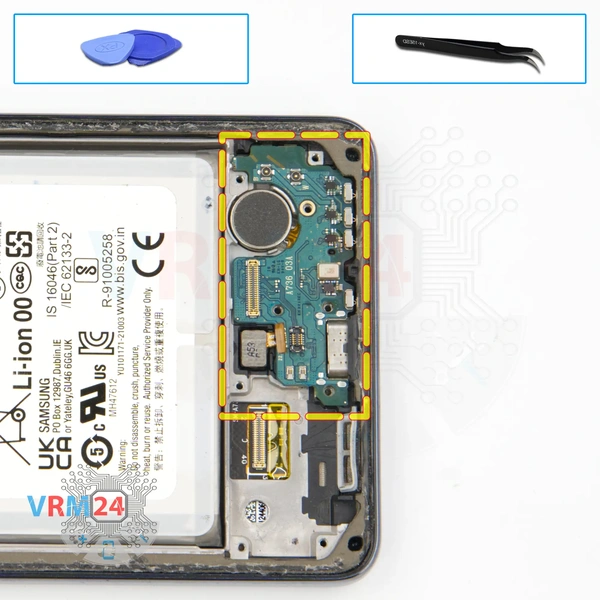

Шаг 13. Отсоединяем субплату

Отсоединяем субплату. Субплата слегка утоплена в рамку дисплея.

Осторожно подцепляем за край в нужном месте и вытягиваем ее.

На субплате расположены: порт зарядки, микрофон и другие элементы с внутренней стороны.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 14/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 14/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 14/3

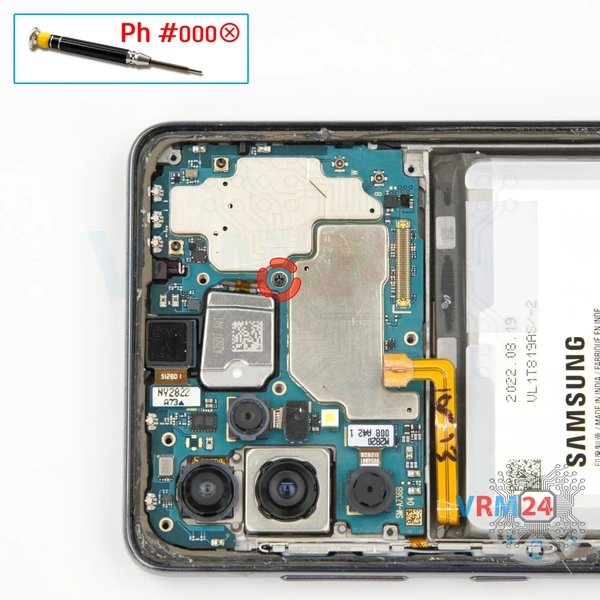

Шаг 14. Откручиваем винт

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем один винт фиксирующий материнскую плату.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 15/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 15/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 15/3 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 15/4

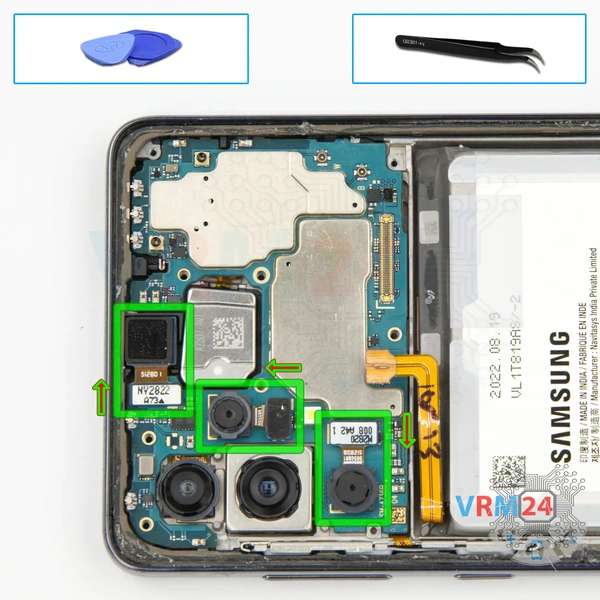

Шаг 15. Отсоединяем камеры

Переходим к отсоединению камер. Сначала отсоединяем тыльные камеры.

Аккуратно придерживаем камеры за корпус, чтобы они не выпали и не повредили линзы.

Также отсоединяем фронтальную камеру.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 16/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 16/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 16/3

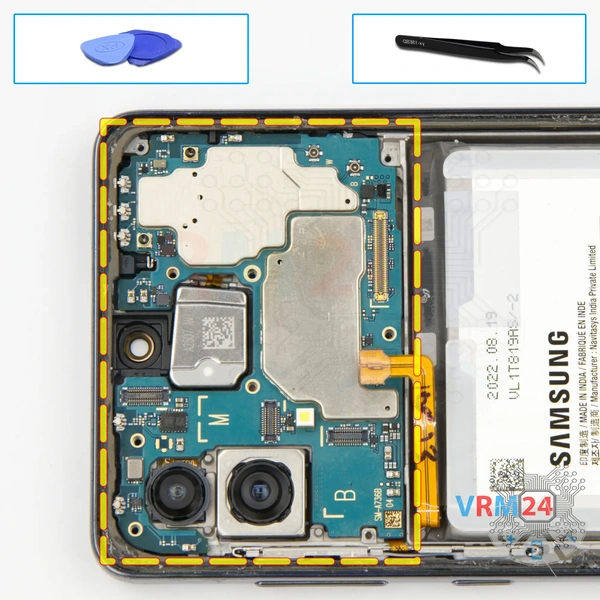

Шаг 16. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 17/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 17/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 17/3

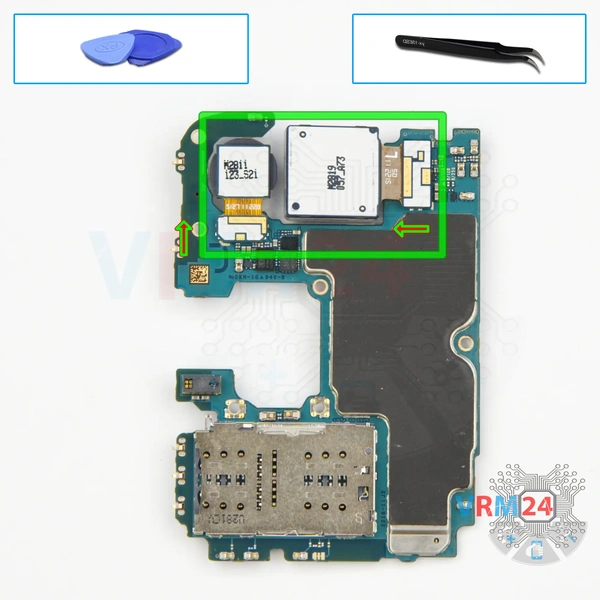

Шаг 17. Отсоединяем камеры

Затем отсоединяем оставшиеся тыльные камеры.

Камеры лучше удерживать так, чтобы они не выпали и не повредили линзы или чтобы туда не попала пыль.


Как разобрать Samsung Galaxy A73 SM-A736, Шаг 18/1 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 18/2 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 18/3 Как разобрать Samsung Galaxy A73 SM-A736, Шаг 18/4

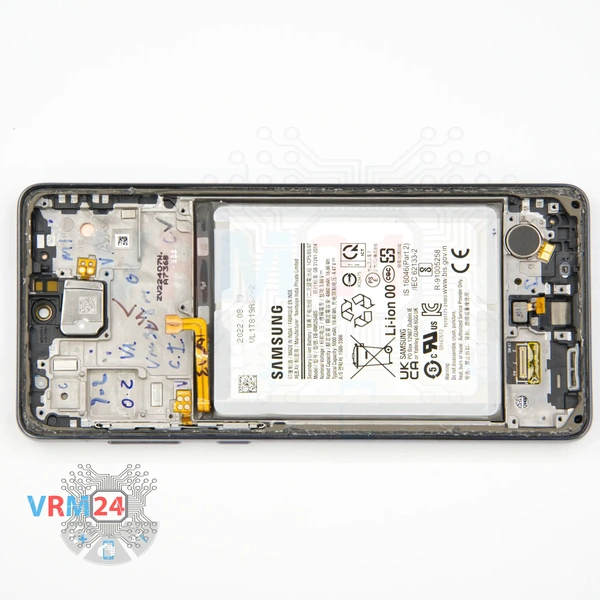

Шаг 18. В рамке дисплейного модуля

В рамке дисплея остаются: динамик, аккумулятор, а в нижней части: вибромотор и датчик отпечатков пальцев.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A73 SM-A736 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей Samsung Galaxy A73 SM-A736 , выпущенных для рынков разных стран.
