Сложность разборки:
Сложно

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy A8 (2015) SM-A8000 (Самсунг Галакси А8 (2015)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 1/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 1/2

Шаг 1.

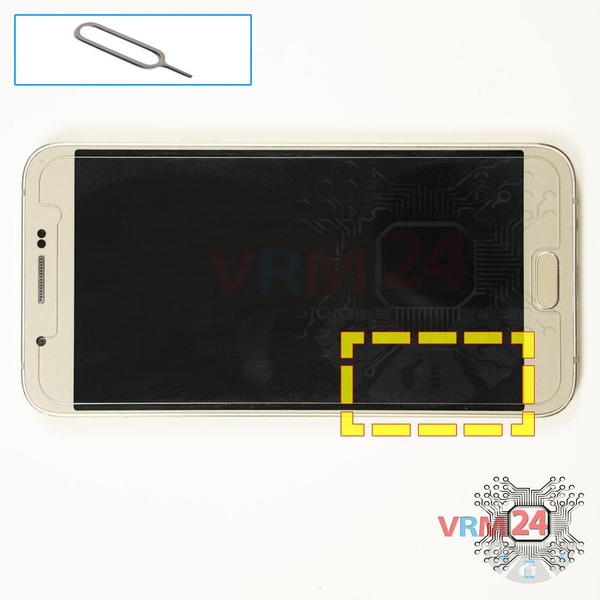

Используя инструмент Ключ или Скрепку и открываем слоты Сим карты и Карты памяти и вынимаем их.

Отверстие для лотков Сим карты и Карты памяти расположено в левой нижней части телефона.

ⓘ Запомните расположение Сим карты и Карты памяти, чтобы при обратной сборке ничего не перепутать.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 2/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 2/2

Шаг 2.

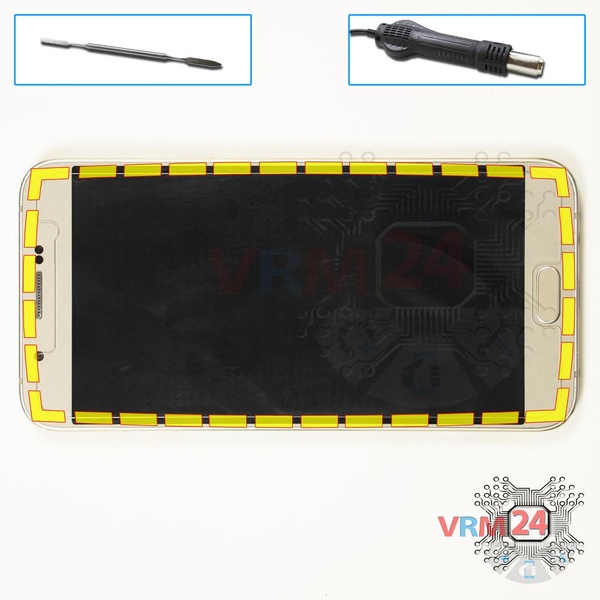

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

 Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ⓘ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

ⓘ Помните, что модуль приклеен не только по контуру к корпусу/станине, но и в средней части.

 Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

⚠️ Важно не попасть пленкой между стеклом и дисплейным модулем или между сенсором и матрицей, это приведет к поломке модуля.

⚠️ Заранее посмотрите на картинке места, где проходят шлейфы сенсора и дисплея под модулем, чтобы случайно их не повредить.

⚠️ Так же обратите внимание на шлейфы сенсорных кнопок, расположенных под модулем в нижней части.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 3/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 3/2

Шаг 3.

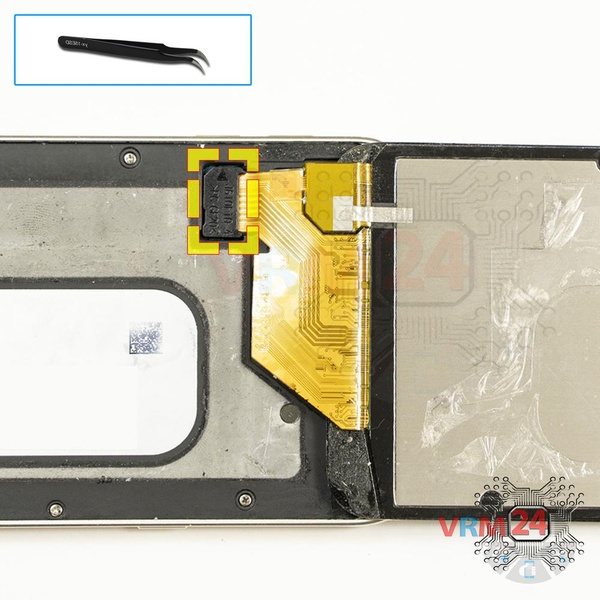

 Аккуратно, не натягивая и не изгибая шлейф, приподнимаем дисплейный модуль и отсоединяем фиксатор коннектора дисплейного шлейфа.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 4/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 4/2

Шаг 4.

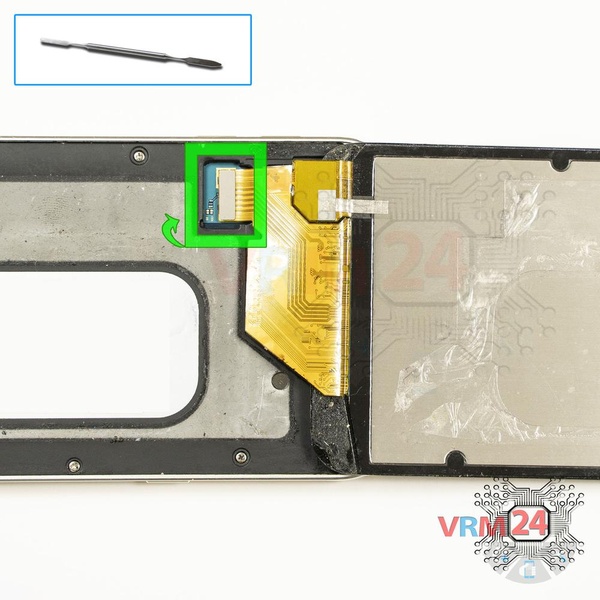

Поддев за край коннектор отсоединяем и убираем дисплейный модуль.

ⓘ Обратите внимание на электронные компоненты, расположенные рядом с коннектором. Действуйте аккуратно, чтобы случайно их не повредить!


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 5/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 5/2

Шаг 5.

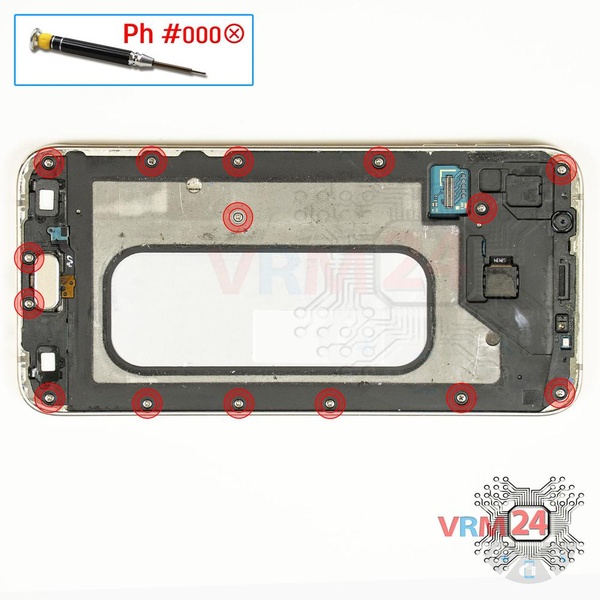

При помощи отвертки (крестовая 1,5 мм) откручиваем 15 винтов по периметру телефона.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 6/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 6/2

Шаг 6.

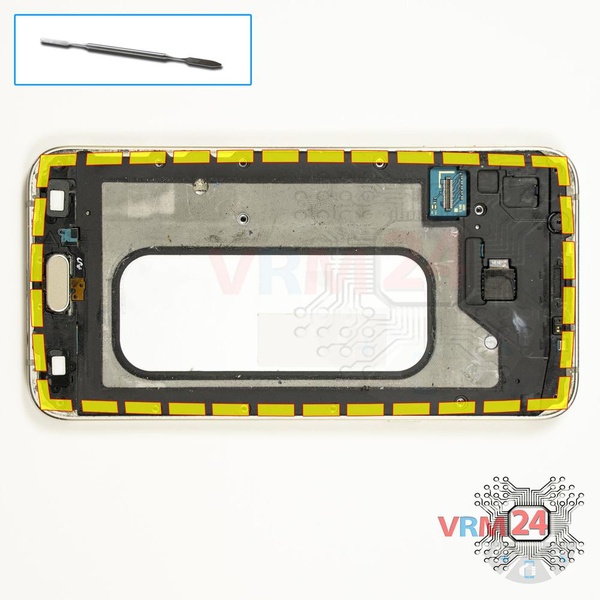

 Аккуратно вынимаем рамку с основной платой и АКБ от остальной части корпуса.

 При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

 Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 7/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 7/2

Шаг 7.

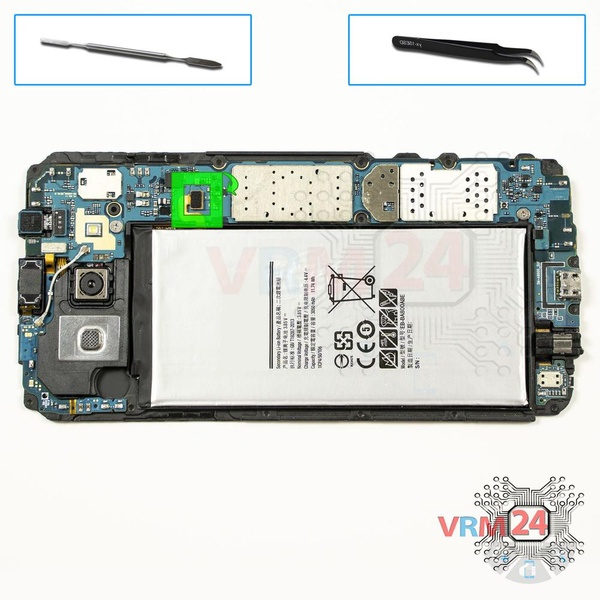

При первой же возможности, отсоединяем коннектор аккумуляторной батареи.

ⓘ В модели Samsung A8000, установлен аккумулятор (АКБ) EB-BA800ABE емкостью 3050 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Батарея приклеена! Если не получается батарею отделить от рамки, в этом случае, рекомендуем использовать фен и аккуратно прогреть поверхность аккумулятора, чтобы смягчить клеевую основу под ним.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 8/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 8/2

Шаг 8.

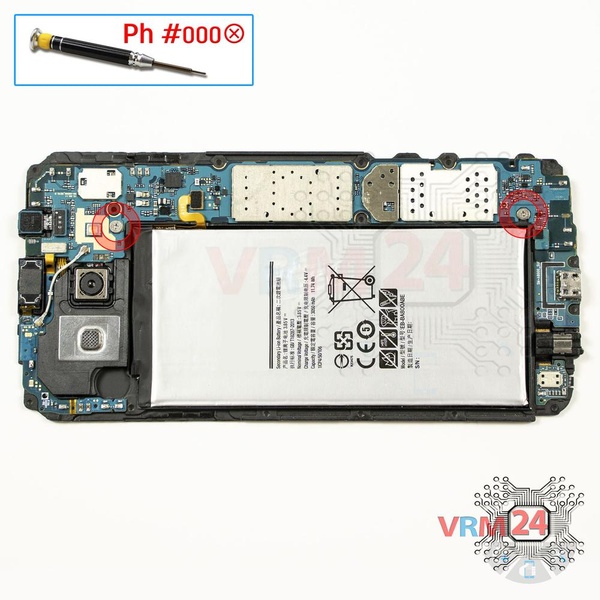

При помощи отвертки (крестовая 1,5 мм) откручиваем в верхней и нижней части платы 2 винта.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 9/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 9/2

Шаг 9.

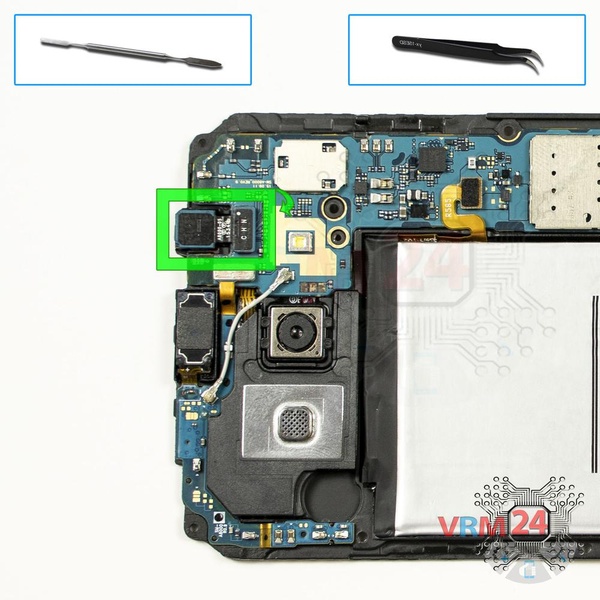

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

⚠️ Постарайтесь не касаться камеры. Камера сама по себе - очень хрупкая!

Если оставить отпечатки или другие следы на линзе, то в последствии будет очень трудно очистить линзу и качество снимков может ухудшиться.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 10/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 10/2

Шаг 10.

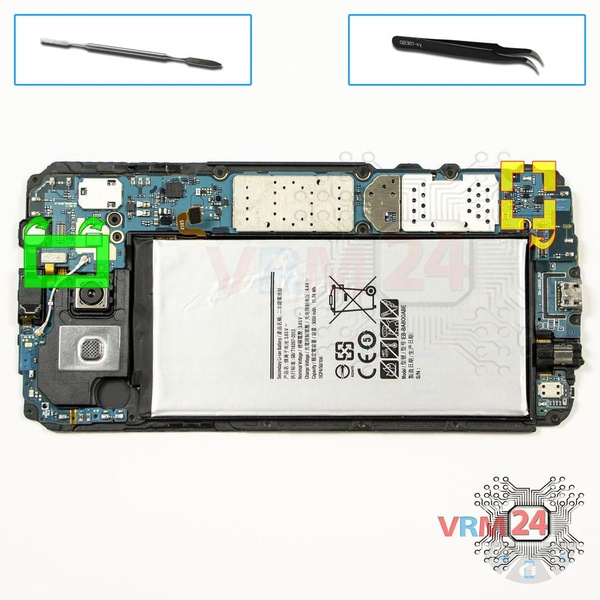

Отсоединяем коннекторы шлейфов: на динамик (спикер), коаксиальный кабель, шлейф на сканер отпечатка пальцев и шлейф на субплату (находится под основной платой в нижней части), от основной печатной платы и вынимаем ее.

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 11/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 11/2

Шаг 11.

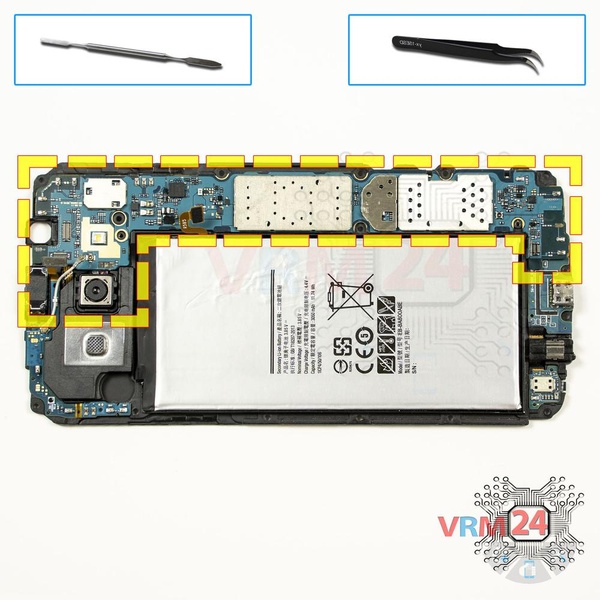

 Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 12/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 12/2

Шаг 12.

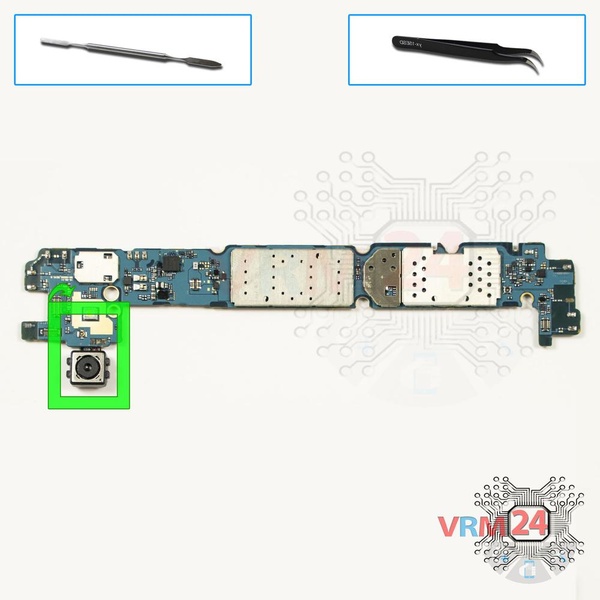

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Постарайтесь не оставлять отпечатки на линзе камеры и обращаться с ней как можно аккуратнее, очень хрупкая деталь!




Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 13/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 13/2

Шаг 13.

Используя лопатку (или другой инструмент для вскрытия) отклеиваем шлейфы сенсорных кнопок на передней части рамки.

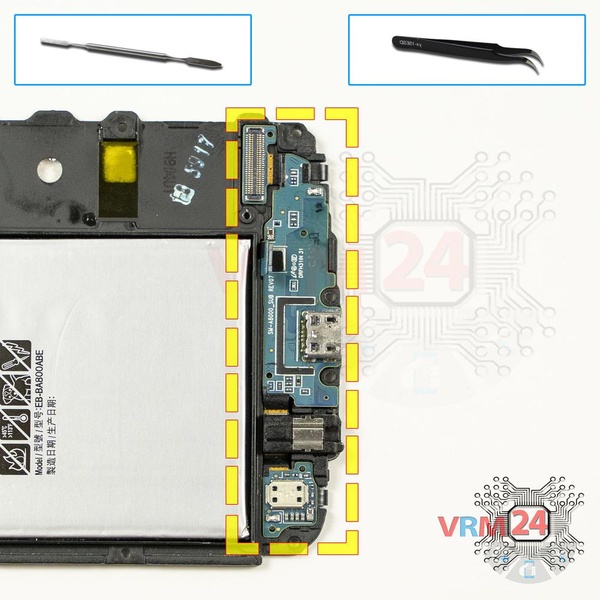

Отсоединяем нижнюю плату с микрофоном, разъемом зарядки и гарнитурой.

Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 14/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 14/2

Шаг 14.

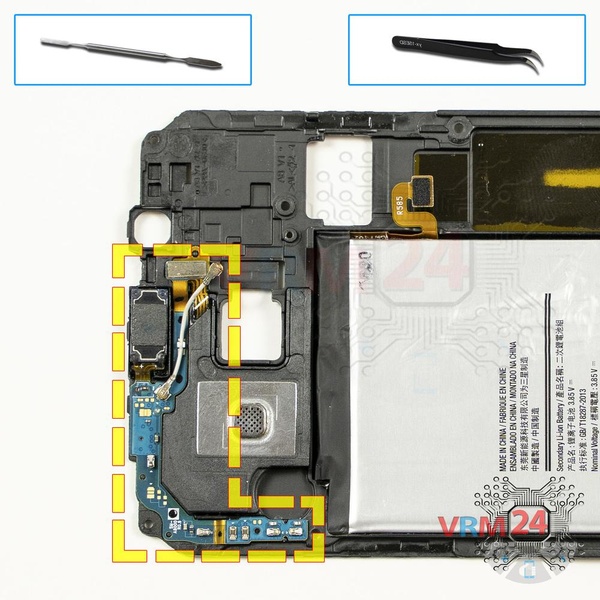

Отклеиваем верхний шлейф со слуховым динамиком и датчиком приближения.


Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 15/1 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 15/2 Как разобрать Samsung Galaxy A8 (2015) SM-A8000, Шаг 15/3

Шаг 15.

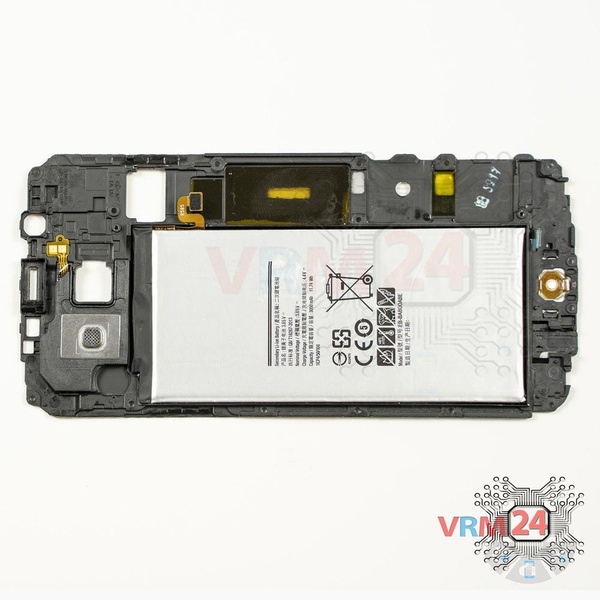

 На средней рамке осталось: в верхней части динамик (полифонический) и шлейф на кнопку домой с дактилоскопическим датчиком.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A8 (2015) SM-A8000 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 17 минут. Наше руководство подходит для всех моделей Samsung Galaxy A8 (2015) SM-A8000 — Samsung A8 SM-A8000, SM-A800F, SM-A800I, SM-A800IZ, SM-A800S, SM-A800YZ, выпущенных для рынков разных стран.
