Сложность разборки:
Сложно

Рекомендованные инструменты

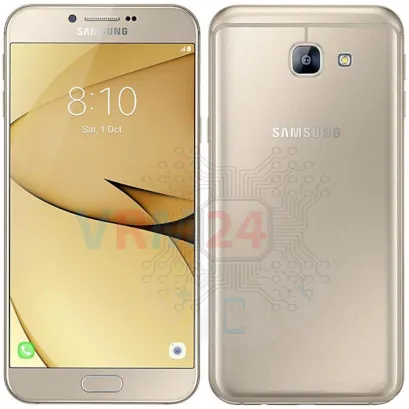

Разборка/Ремонт мобильного девайса Samsung Galaxy A8 (2016) SM-A810S (Самсунг Галакси А8 (2016)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 1/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 1/2

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 2/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 2/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 2/3 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 2/4

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/3 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/4 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/5 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/6 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 3/7

Шаг 3. Открываем дисплейный модуль

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 4/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 4/2

Шаг 4. Отсоединяем датчик отпечатка пальцев

Отсоединяем коннектор и снимаем датчик отпечатка пальцев.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 5/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 5/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 5/3

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 18 винтов.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 6/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 6/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 6/3 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 6/4

Шаг 6. Открываем среднюю крышку

Отсоединяем среднюю крышку с платой и батареей от корпуса телефона.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 7/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 7/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 7/3

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели Samsung Galaxy A8 (2016) SM-A810, установлен аккумулятор (АКБ) EB-BA810ABE емкостью 3300 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 8/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 8/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 8/3 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 8/4

Шаг 8. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем два винта.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 9/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 9/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 9/3

Шаг 9. Отсоединяем фронтальную камеру

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 10/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 10/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 10/3 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 10/4

Шаг 10. Отсоединяем коннекторы

Отсоединяем коннекторы разъема гарнитуры, полифонического динамика, слухового динамика.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 11/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 11/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 11/3

Шаг 11. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 12/1 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 12/2 Как разобрать Samsung Galaxy A8 (2016) SM-A810S, Шаг 12/3

Шаг 12. Отсоединяем основную камеру

Отсоединяем коннекторы на печатной плате и вынимаем основную камеру.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A8 (2016) SM-A810S от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 17 минут. Наше руководство подходит для всех моделей Samsung Galaxy A8 (2016) SM-A810S — Самсунг Галакси А8 (2016) SM-A810S, выпущенных для рынков разных стран.
