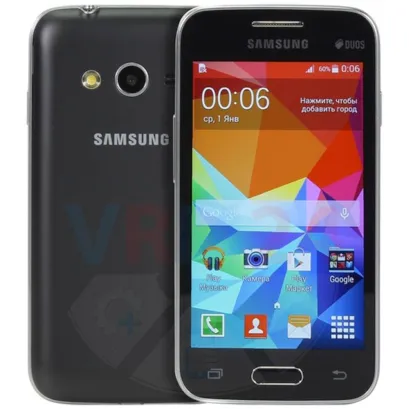

Разборка/Ремонт мобильного девайса Samsung Galaxy Ace 4 Lite SM-G313 (Самсунг Галакси 4 Лайт) с описанием каждого шага и необходимого набора инструментов.

⚠ Перед тем, как приступить к разборке, не забудьте выключить телефон.

Открываем заднюю крышку, используя специальный зазор.

Вынимаем аккумуляторную батарею.

Открываем крышку скрывающую коннектор дисплея и слухового динамика.

Отсоединяем коннектор дисплея.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 4 винта и вынимаем кнопку.

Отсоединяем печатную плату.

ℹ️ В корпусе остались: динамик (слуховой), полифонический динамик, вибромотор.
