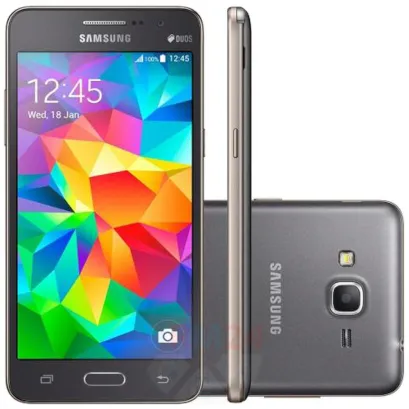

Samsung Galaxy Grand Prime VE Duos SM-G531

Сложность разборки:
Средняя

Время разборки:
6 мин

Разборка/Ремонт мобильного девайса Samsung Galaxy Grand Prime VE Duos SM-G531 (Самсунг Галакси Гранд Прайм ВЕ Дуос) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 1/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 2/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 3/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 4/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 4/2

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 4/3

Шаг 4.

Отделяем среднюю рамку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 5/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 5/2

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 5/3

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт, отсоединяем коннектор и вынимаем шлейф с динамиком и разъемом гарнитуры.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 6/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 6/2

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 6/3

Шаг 6.

Отсоединяем коннектор на печатную плате и снимаем фронтальную камеру.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 7/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 7/2

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 7/3

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 7/4

Шаг 7.

Отсоединяем коннектор и вынимаем печатную плату.

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 8/1

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 8/2

Как разобрать Samsung Galaxy Grand Prime VE Duos SM-G531, Шаг 8/3

Шаг 8.

Элементы на средней рамки.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Grand Prime VE Duos SM-G531 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Grand Prime VE Duos SM-G531

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Grand Prime VE Duos SM-G531 — Самсунг Галакси Гранд Прайм ВЕ Дуос, выпущенных для рынков разных стран.
