Шаг 1. Открываем заднюю крышку

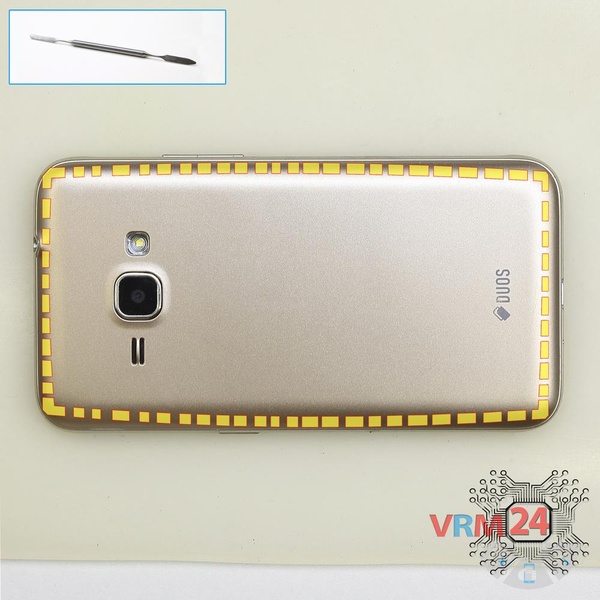

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 2/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 2/2

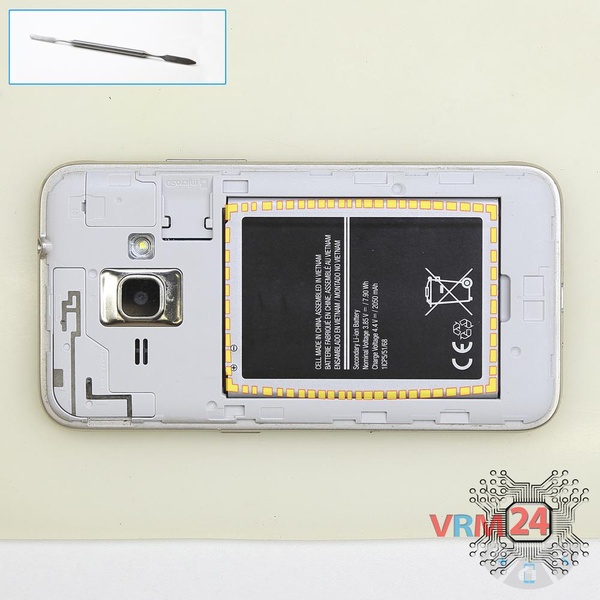

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 3/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 3/2

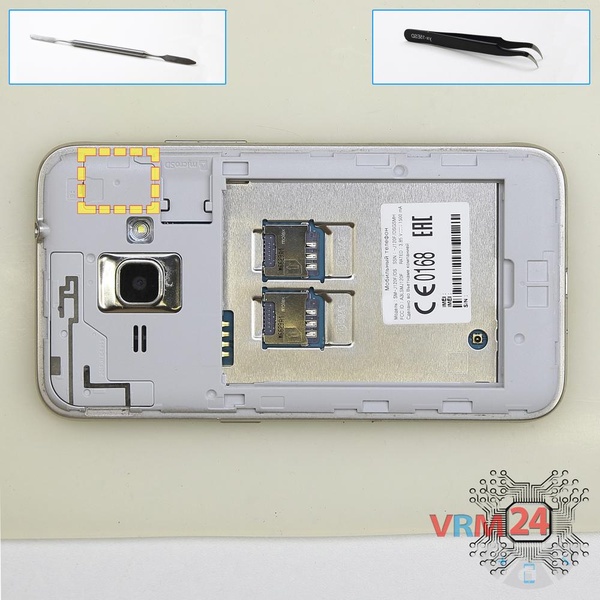

Шаг 3. Открываем крышку

Подденьте и снимите крышку, скрывающую разъем.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 4/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 4/2 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 4/3 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 4/4

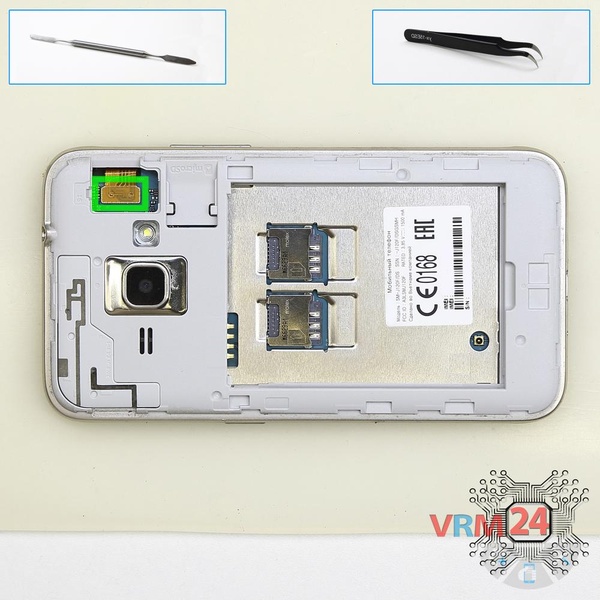

Шаг 4. Отсоединяем коннектор

Поднимите разъем модуля дисплея.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 5/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 5/2

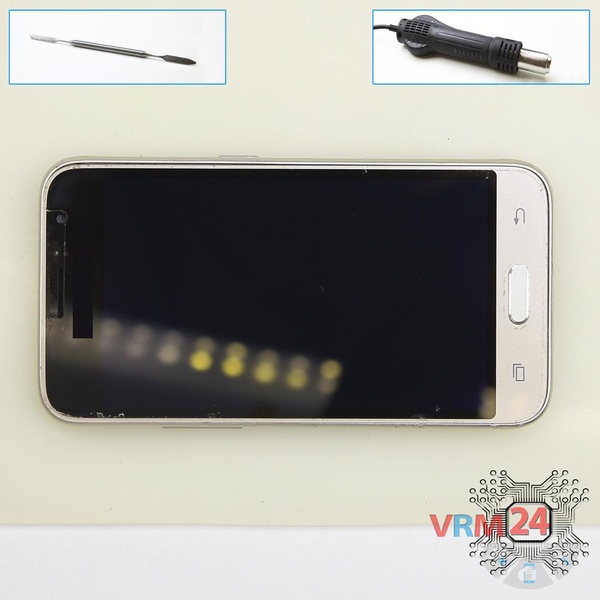

Шаг 5. Открываем дисплейный модуль

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 6/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 6/2

Шаг 6. Откручиваем винты

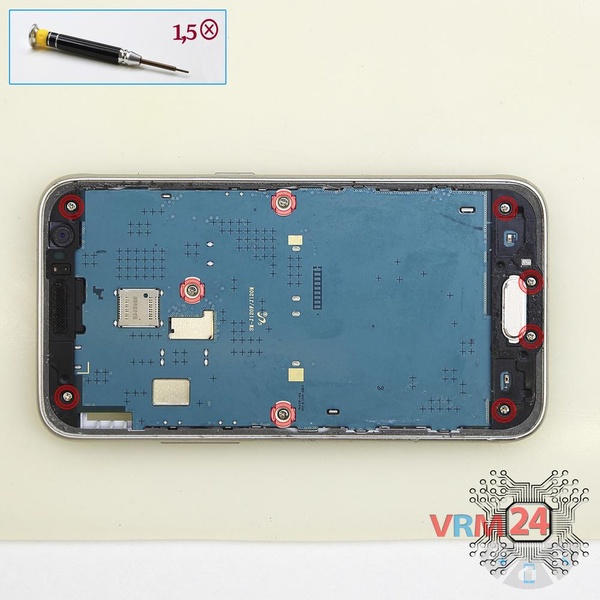

С помощью отвертки (Phillips 1,5 мм PH000) открутите девять винтов.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 7/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 7/2

Шаг 7. Открываем среднюю крышку

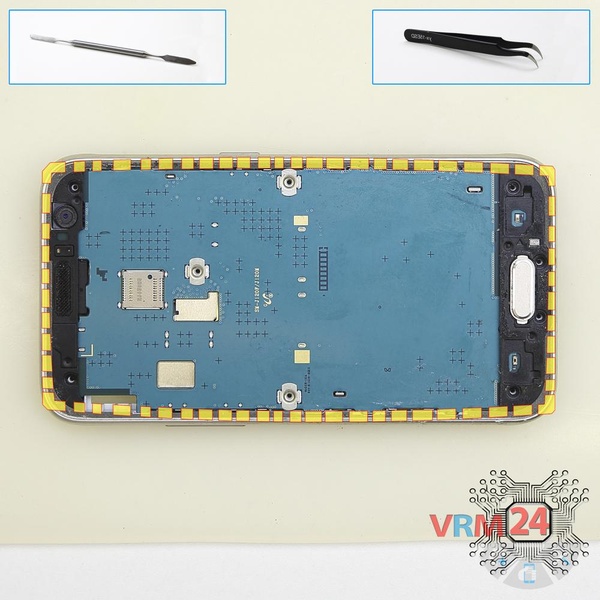

<p>Подденьте за края. Проведите инструментом по краю, отсоедините зажимы и снимите среднюю крышку с динамиком, вибромотором, антенными площадками и направляющими. Средняя крышка защищает печатную плату (PCB). </p>

<p>Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-нибудь на печатной плате. </p>


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 8/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 8/2 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 8/3 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 8/4 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 8/5

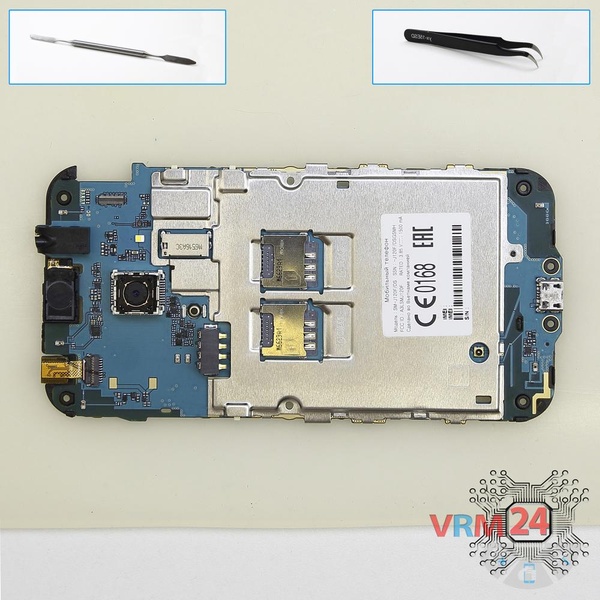

Шаг 8. Открываем крышки

Переверните материнскую плату и снимите крышки с разговорным динамиком и клавишей кнопки Home.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 9/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 9/2 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 9/3

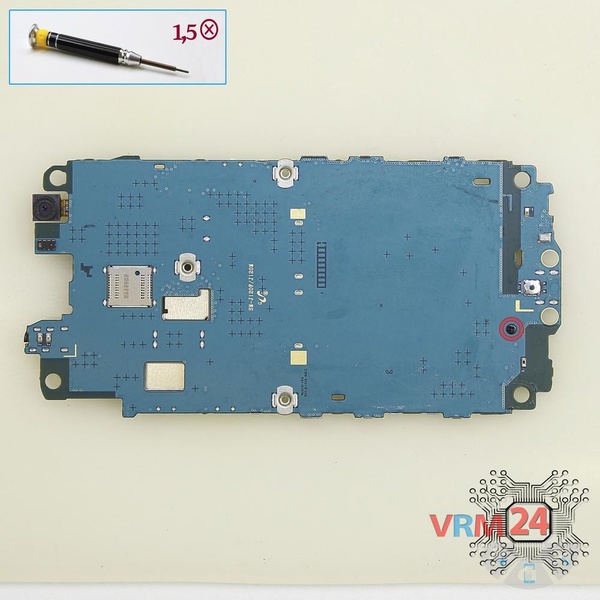

Шаг 9. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 10/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 10/2

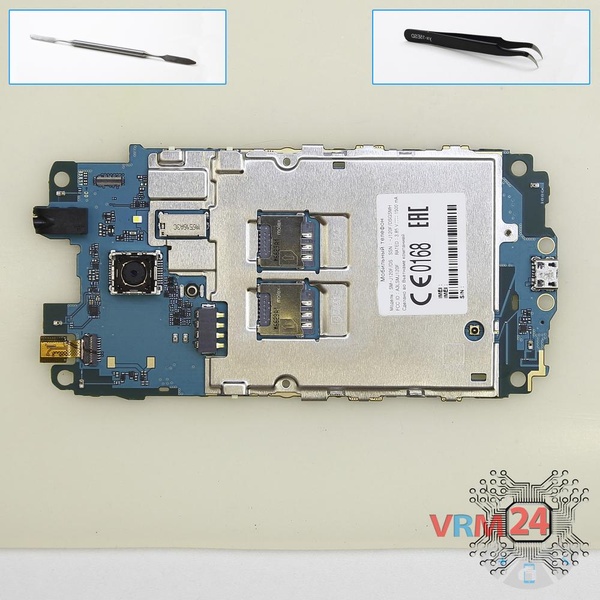

Шаг 10. Открываем крышку

Переверните материнскую плату и снимите защитную крышку.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 11/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 11/2 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 11/3 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 11/4

Шаг 11. Отсоединяем камеры

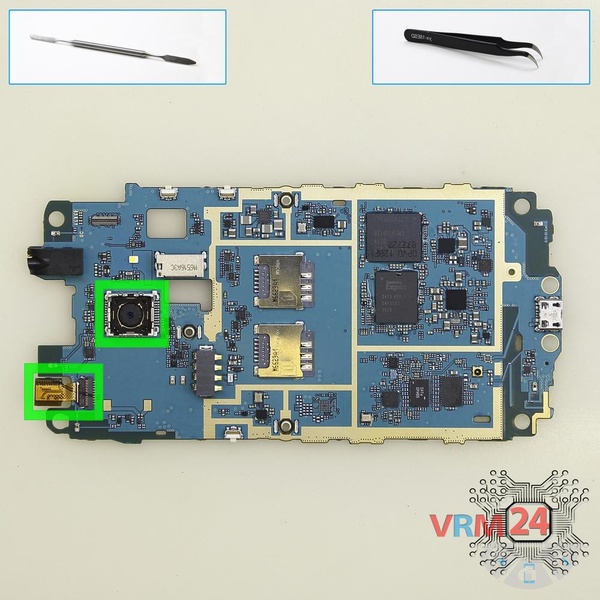

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру и корпус тыльной камеры.


Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 12/1 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 12/2 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 12/3 Как разобрать Samsung Galaxy J1 (2016) SM-J120, Шаг 12/4

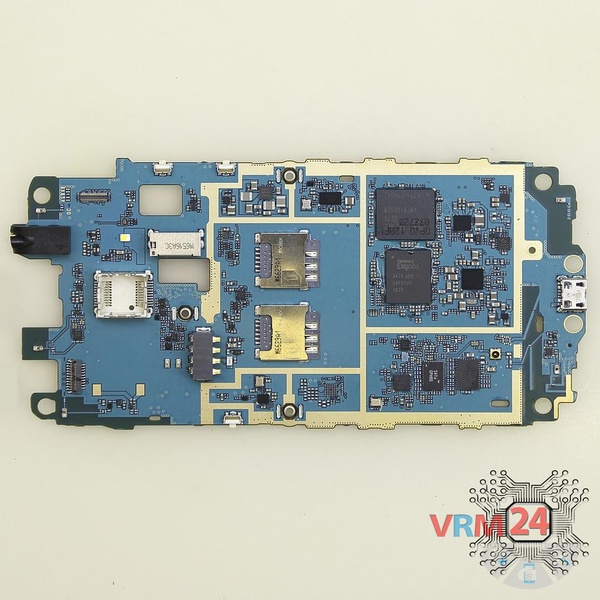

Шаг 12. На материнской плате

На материнской плате:
