Разборка/Ремонт мобильного девайса Samsung Galaxy J3 (2016) SM-J320 (Самсунг Галакси Джи 3 (2016)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 1/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 1/2

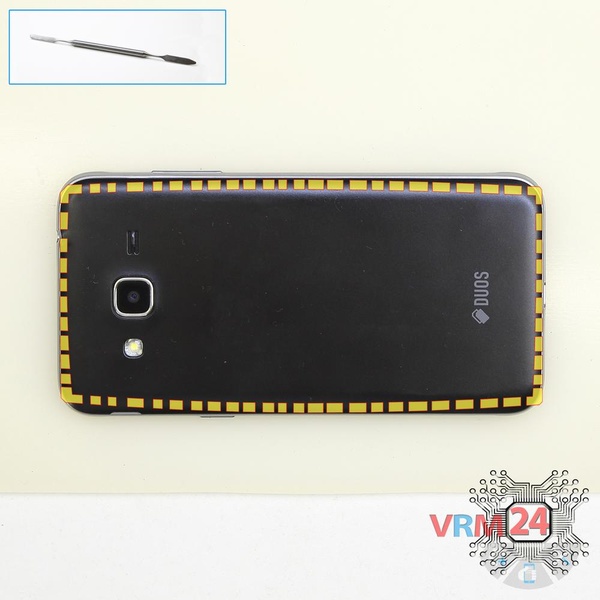

Шаг 1. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 2/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 2/2

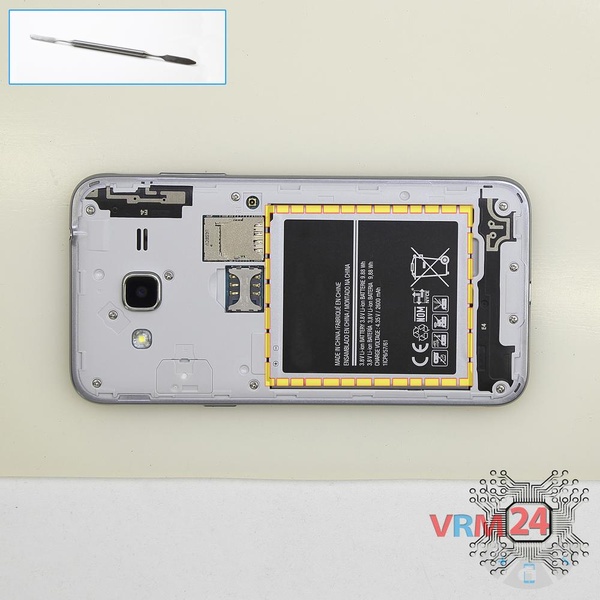

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките ее.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 3/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 3/2

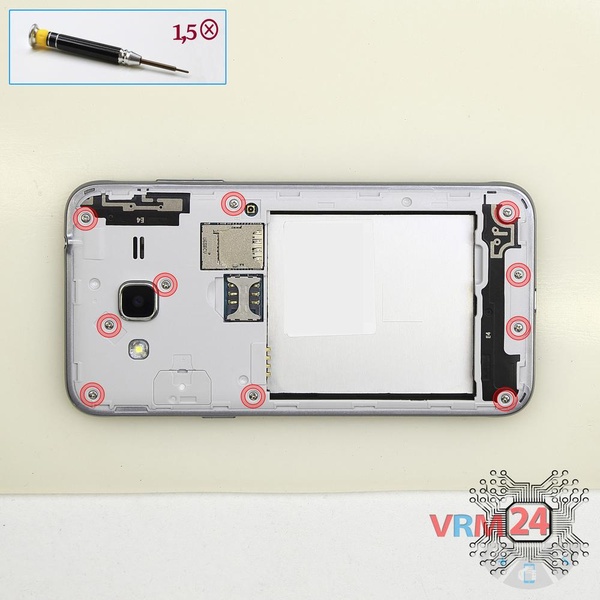

Шаг 3. Откручиваем винты

С помощью отвертки Phillips 1,5 мм PH #000 открутите десять винтов.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 4/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 4/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 4/3

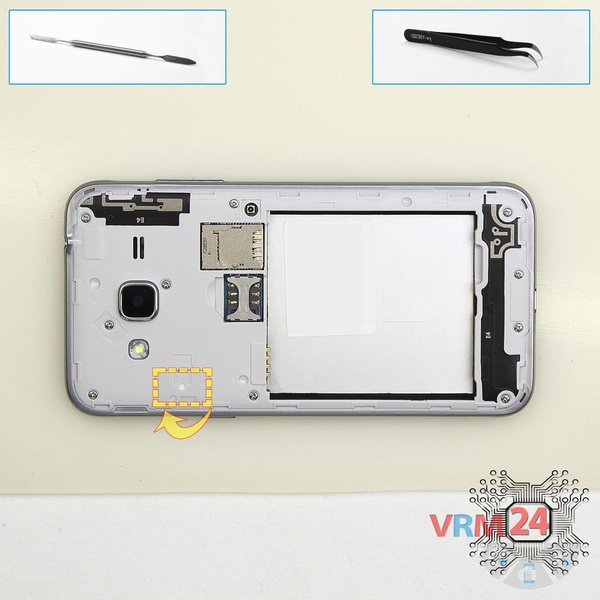

Шаг 4. Открываем крышку

Подденьте за край и отсоедините крышку, скрывающую разъем дисплея.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 5/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 5/2

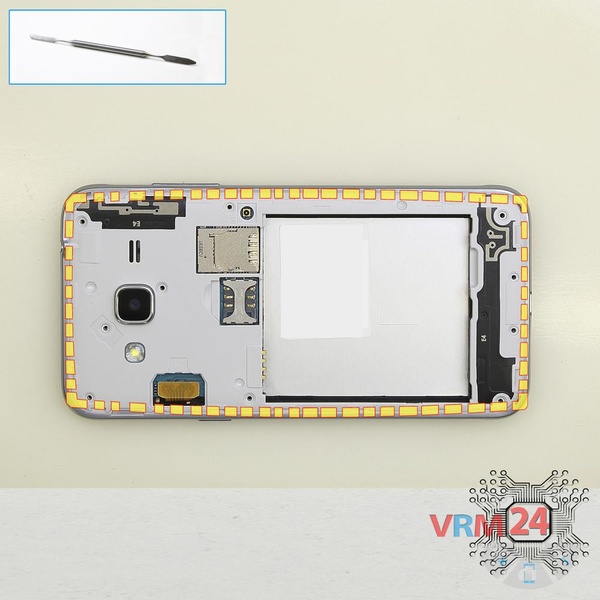

Шаг 5. Открываем среднюю крышку

Подденьте за край. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Попробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 6/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 6/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 6/3 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 6/4

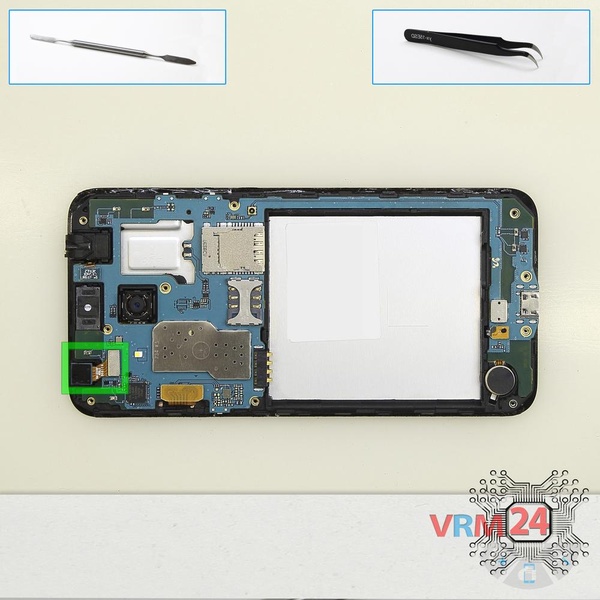

Шаг 6. Отсоединяем фронтальную камеру

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 7/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 7/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 7/3

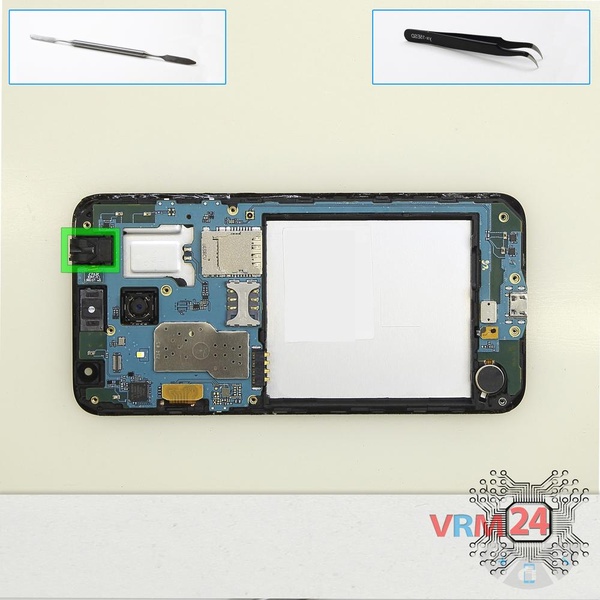

Шаг 7. Отсоединяем разъем гарнитуры

Подденьте разъем на материнской плате и извлеките разъем для наушников.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/3 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/4 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/5 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 8/6

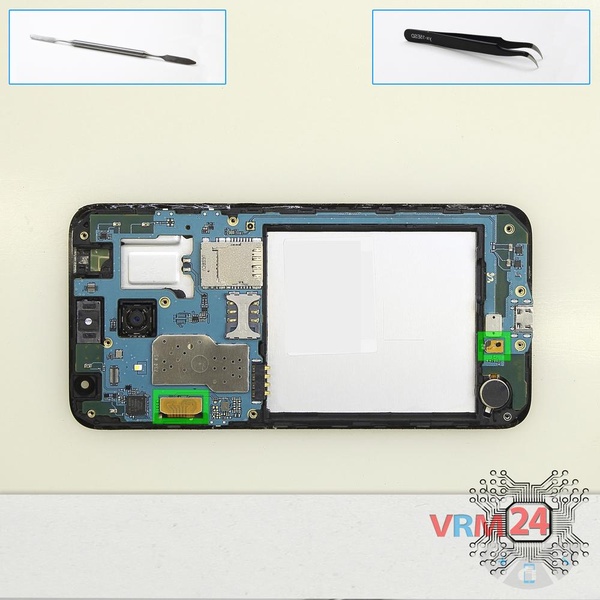

Шаг 8. Отсоединяем коннекторы

Отсоедините разъем шлейфа модуля дисплея, шлейф на кнопки навигации.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 9/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 9/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 9/3

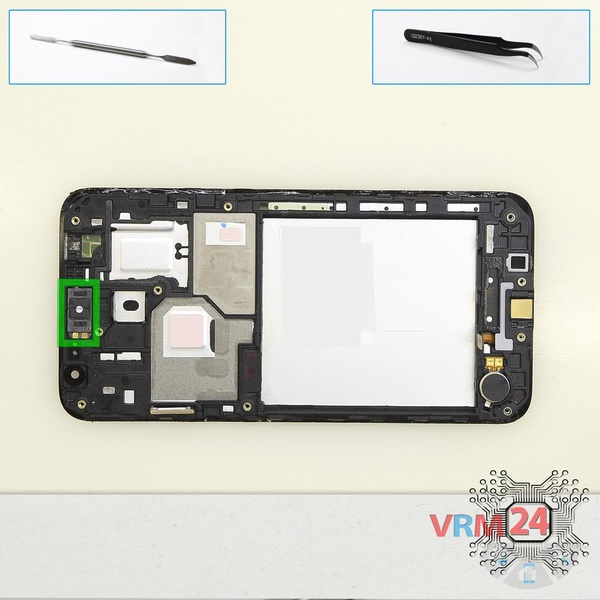

Шаг 9. Отсоединяем слуховой динамик

Подденьте нижнюю часть и отсоедините разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 10/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 10/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 10/3

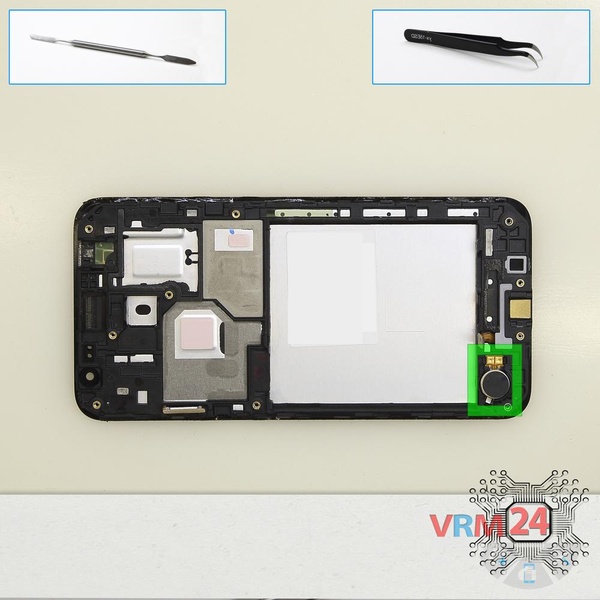

Шаг 10. Отсоединяем вибромотор

Подденьте за нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.


Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 11/1 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 11/2 Как разобрать Samsung Galaxy J3 (2016) SM-J320, Шаг 11/3

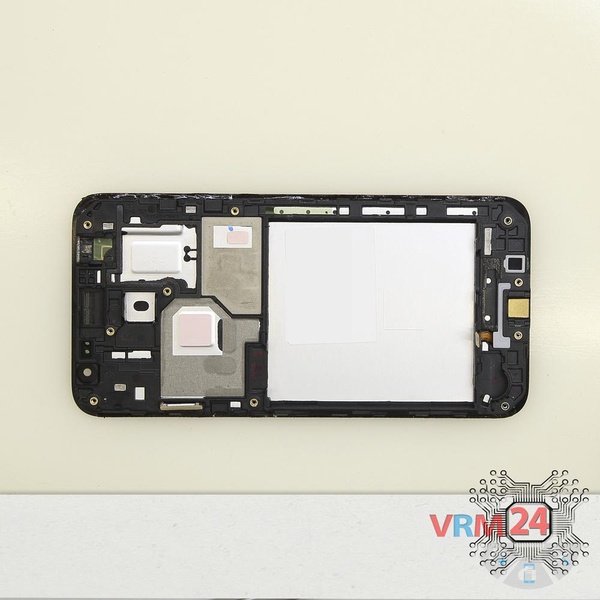

Шаг 11. В рамке дисплейного модуля

ℹ️️ В рамке дисплея осталось:

Подробные видео инструкции по разборке и ремонту Samsung Galaxy J3 (2016) SM-J320 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 6 минут. Наше руководство подходит для всех моделей Samsung Galaxy J3 (2016) SM-J320 — Самсунг Галакси Джи 3 (2016), выпущенных для рынков разных стран.
