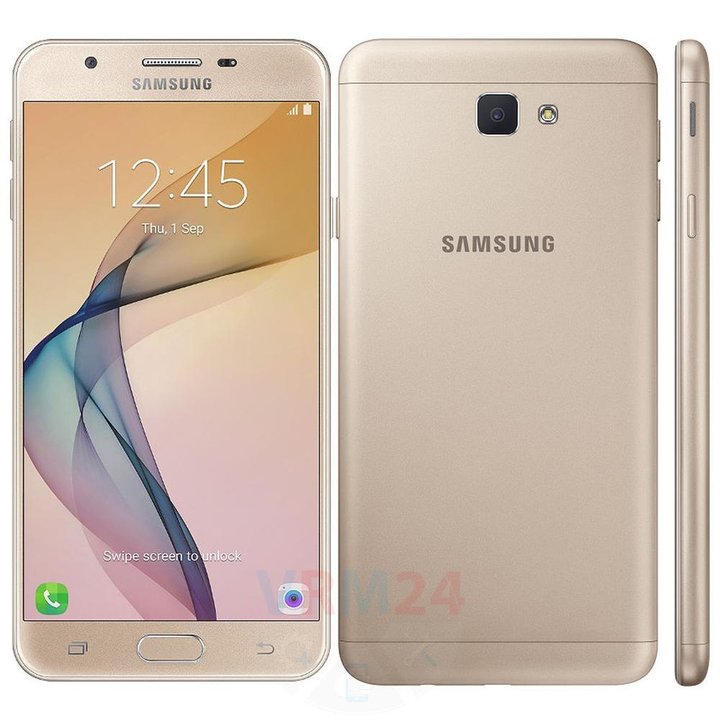

Разборка/Ремонт мобильного девайса Samsung Galaxy J5 Prime SM-G570 (Самсунг Галакси Джи 5 Прайм) с описанием каждого шага и необходимого набора инструментов.

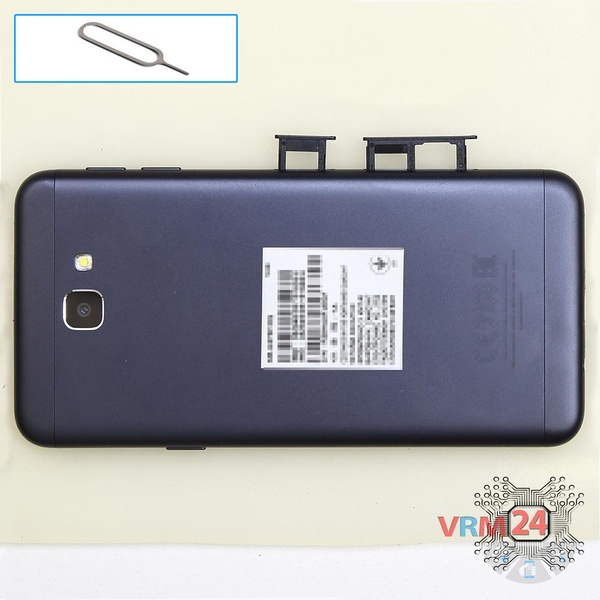

Используя инструмент Ключ или Скрепку и открываем лотки Сим карты и Карты памяти и вынимаем их.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

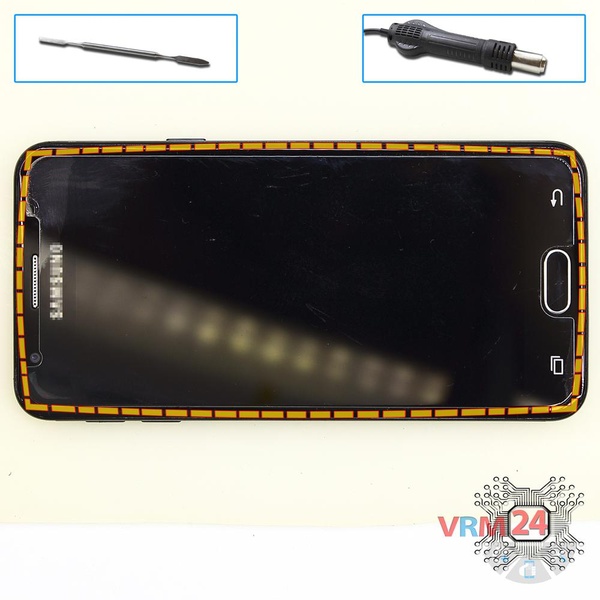

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

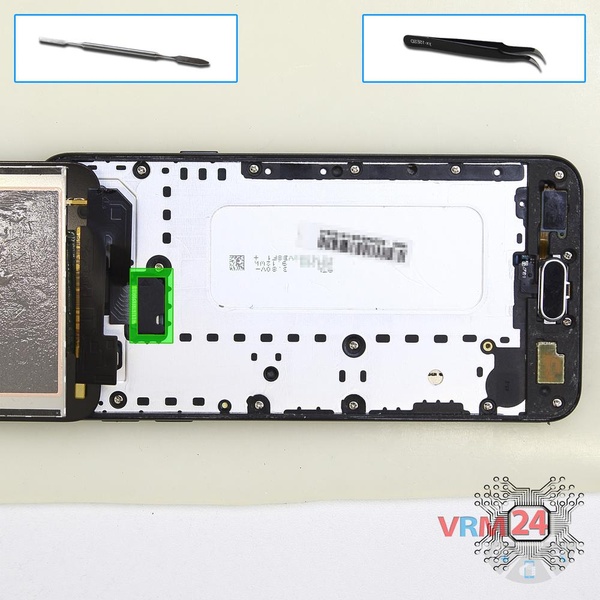

Подденьте за край и снимите фиксатор, удерживающий разъемы. Отсоедините разъем и снимите модуль дисплея.

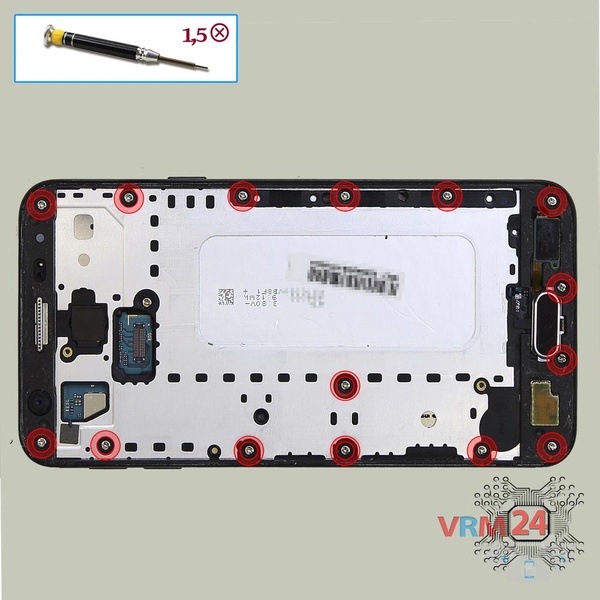

С помощью отвертки (Phillips 1,5 мм PH000) открутите 16 винтов.

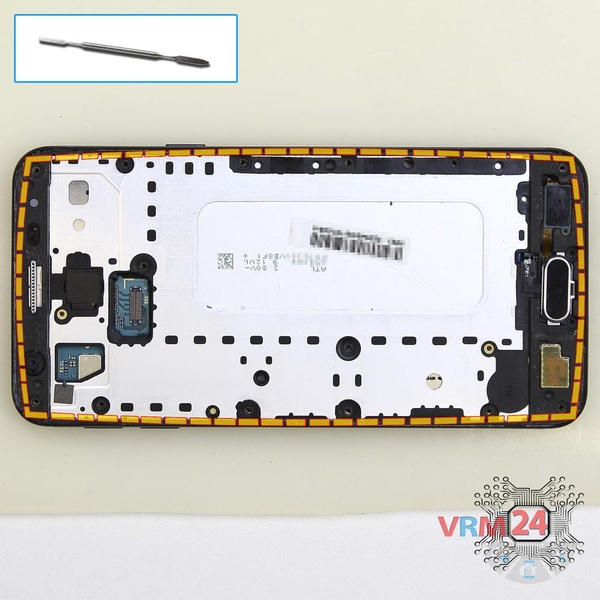

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите среднюю крышку с антенными площадками и дорожками. Отделяем среднюю крышку от корпуса.

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

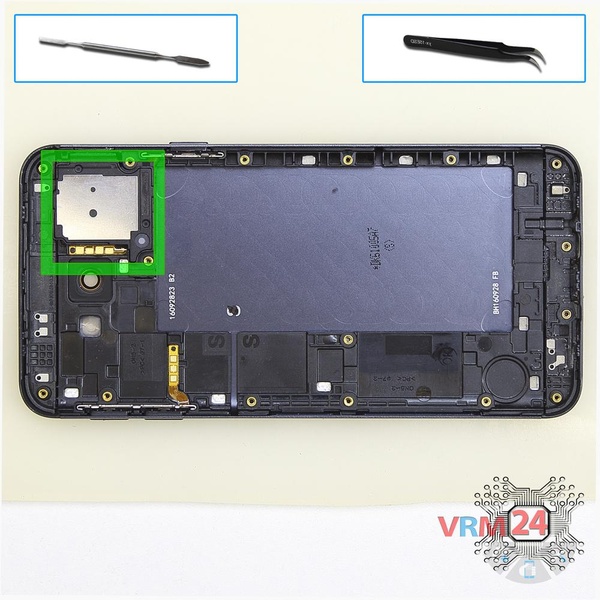

Подденьте нижнюю часть и снимите динамик.

⚠️️ Будьте осторожны! Динамик немного приклеен.

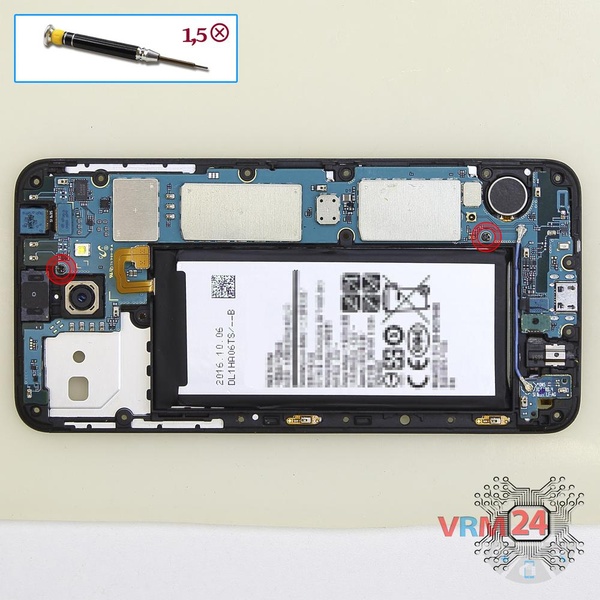

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих материнскую плату.

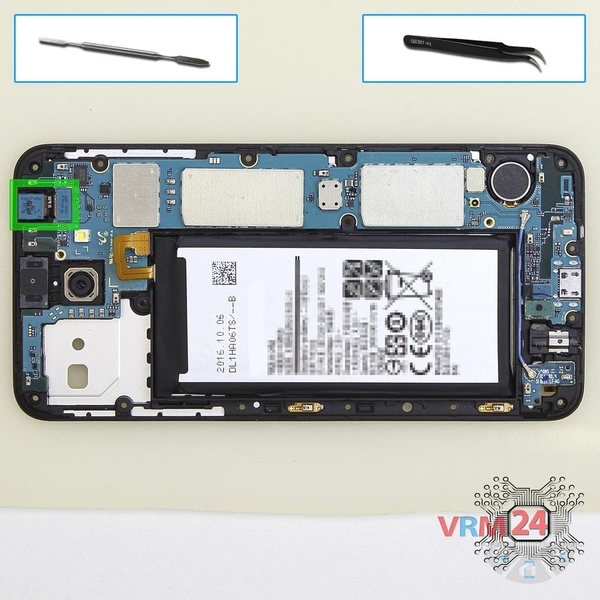

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

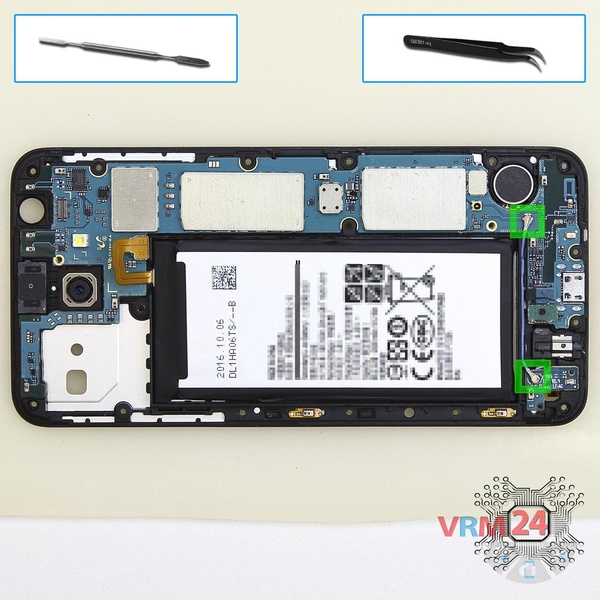

Отсоедините разъемы и снимите коаксиальный кабель.

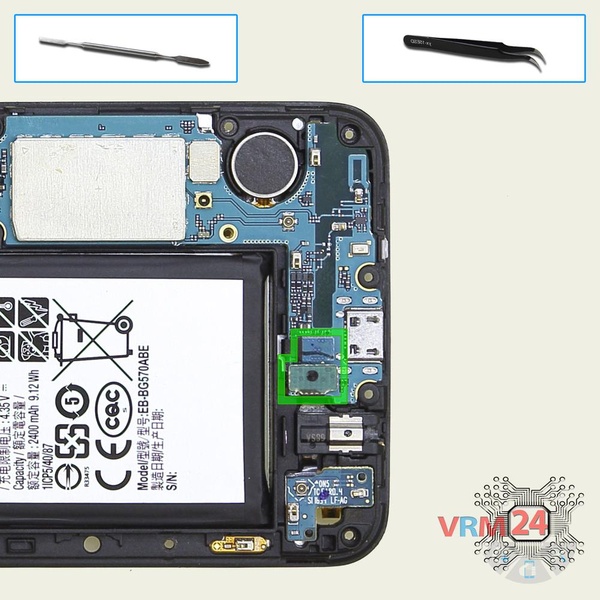

Отсоедините разъем для наушников, разъем кнопки "Домой".

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

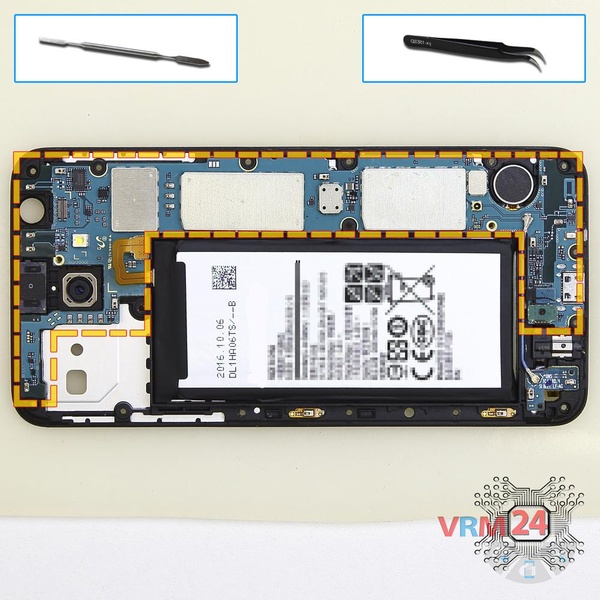

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

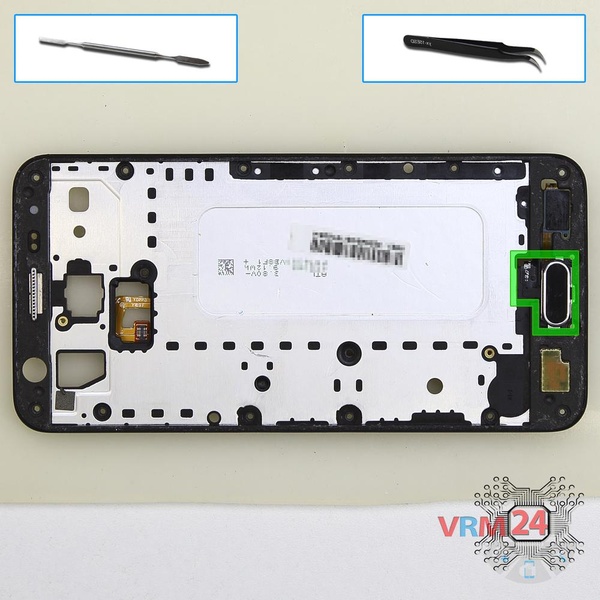

Осторожно отсоедините датчик отпечатков пальцев.

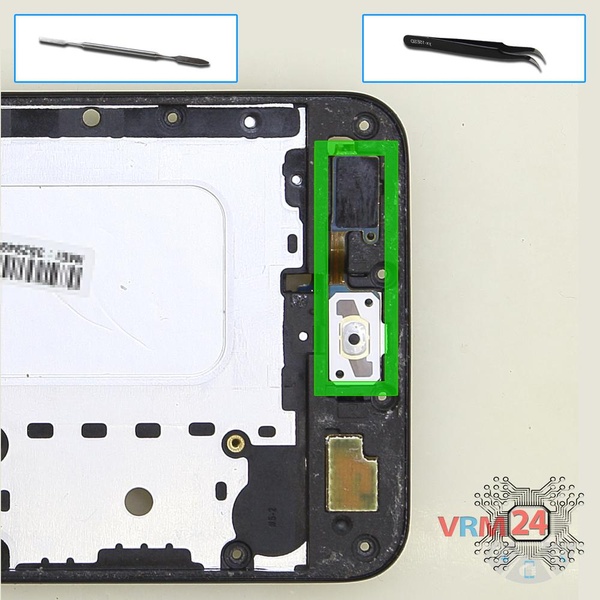

Поднимите кнопку "Домой" вверх. Переверните среднюю крышку и отсоедините шлейф с кнопкой «Домой», маленькой платой, разъемом для наушников.

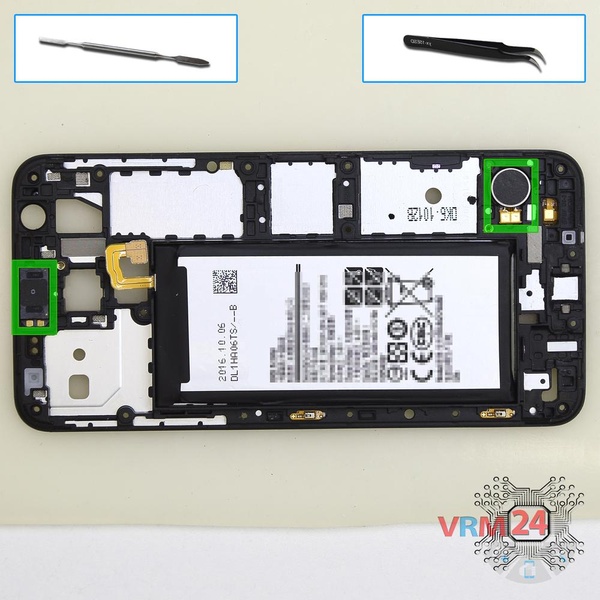

Подденьте нижнюю часть и снимите разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик немного приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

Подденьте нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор немного приклеен.

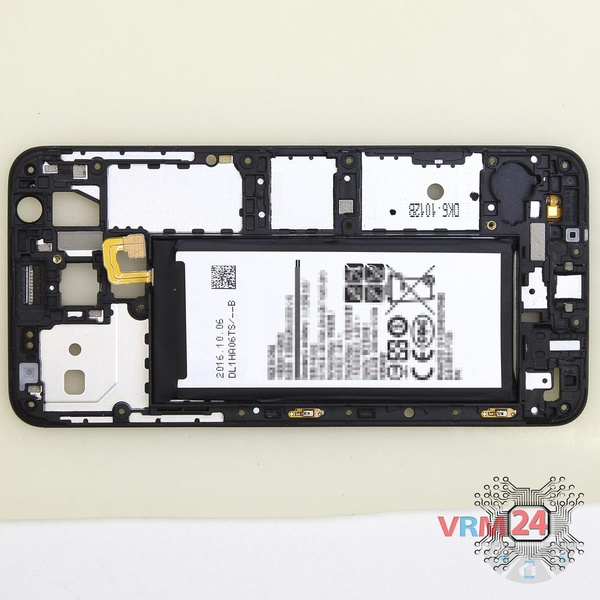

ℹ️️ В средней крышке осталось: батарея.
