Сложность разборки:
Средняя

Рекомендованные инструменты

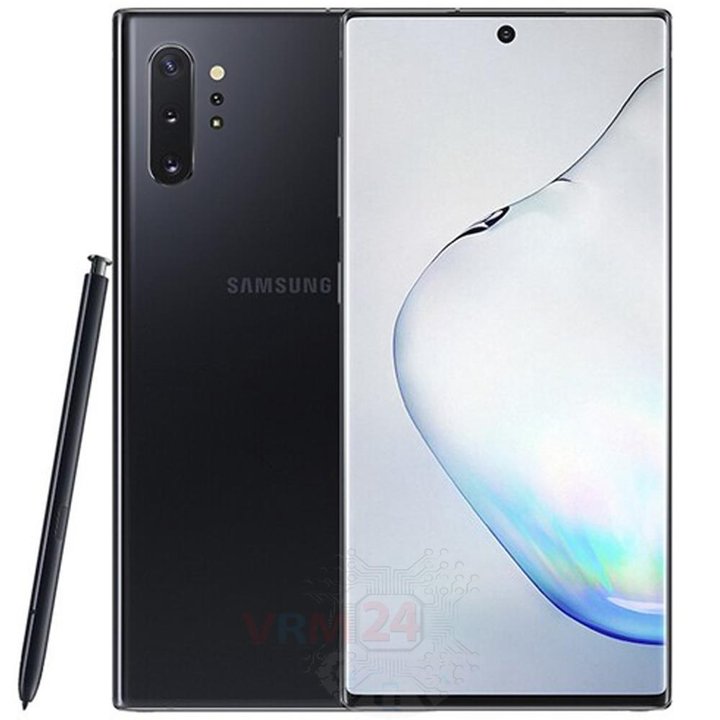

Разборка/Ремонт мобильного девайса Samsung Galaxy Note 10 Plus SM-N975 (Самсунг Галакси Нот 10 Плюс) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 1/1

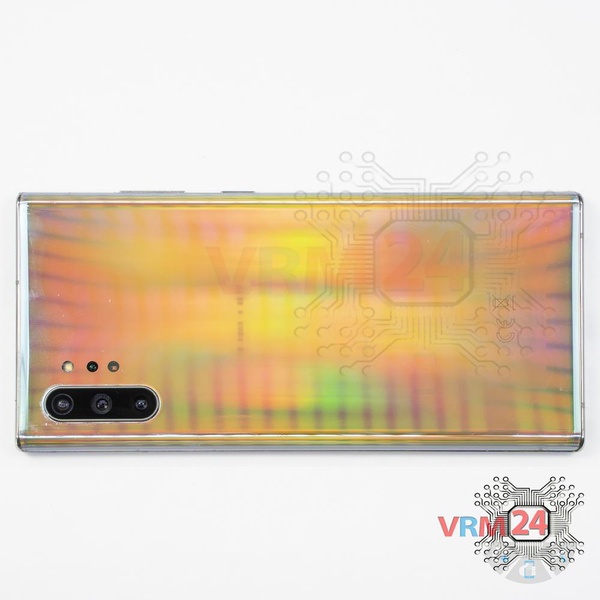

Шаг 1.

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 2/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 2/2

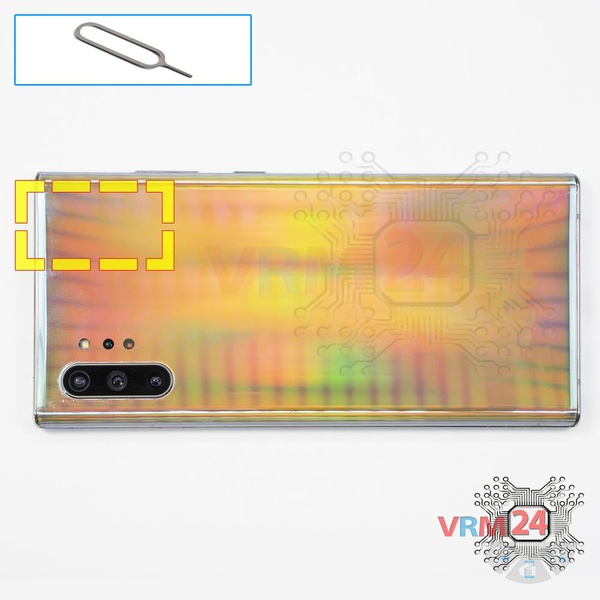

Шаг 2.

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 3/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 3/2

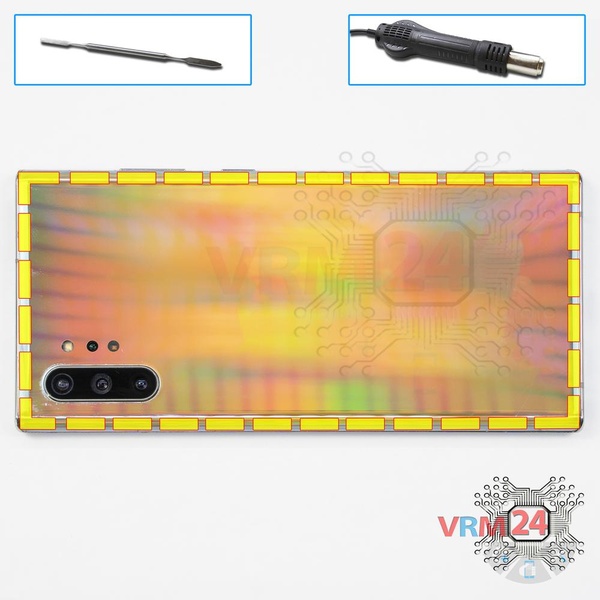

Шаг 3.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Не допускайте попадания жидкости во внутрь смартфона.

Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 4/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 4/2

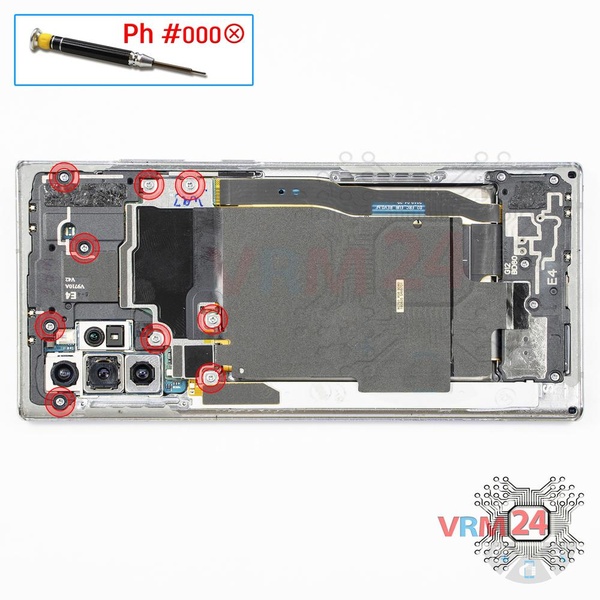

Шаг 4.

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 8 винтов.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 5/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 5/2

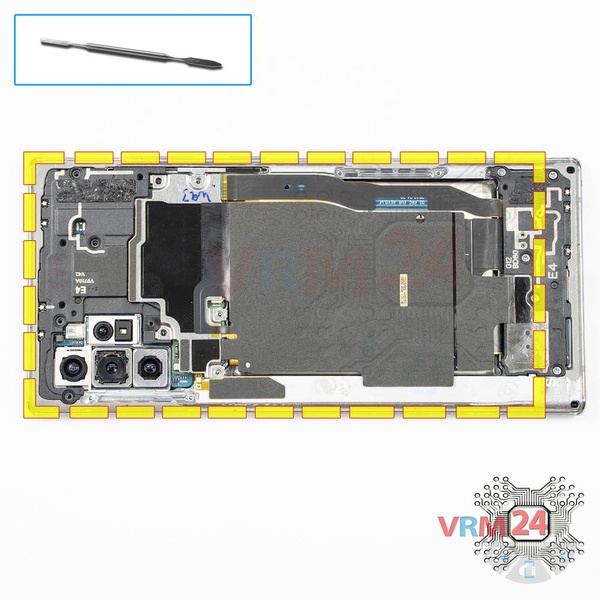

Шаг 5.

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Также отсоединяем вкладыш NFC. NFC имеет небольшой шлейф присоединяющийся к коннектору на печатной платой.. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На верхней крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 6/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 6/2

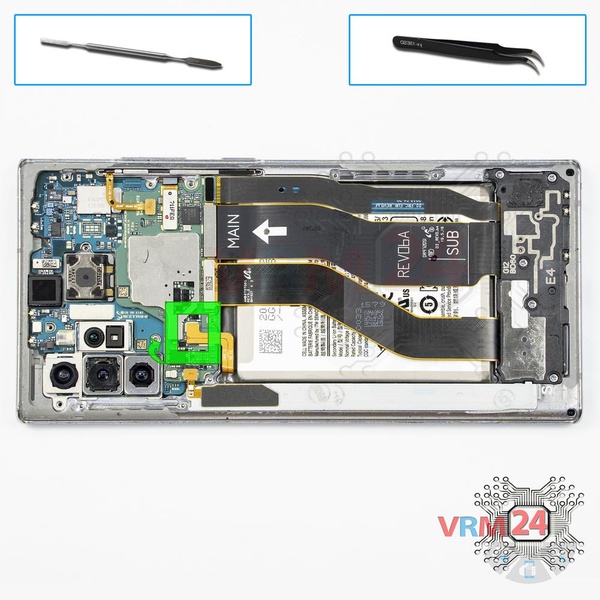

Шаг 6.

При первой же возможности, отсоединяем коннектор аккумуляторной батареи.

ℹ️️ В модели Samsung Galaxy Note 10 Plus SM-N975, установлен аккумулятор (АКБ) EB-BN972ABU емкостью 4300 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 7/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 7/2

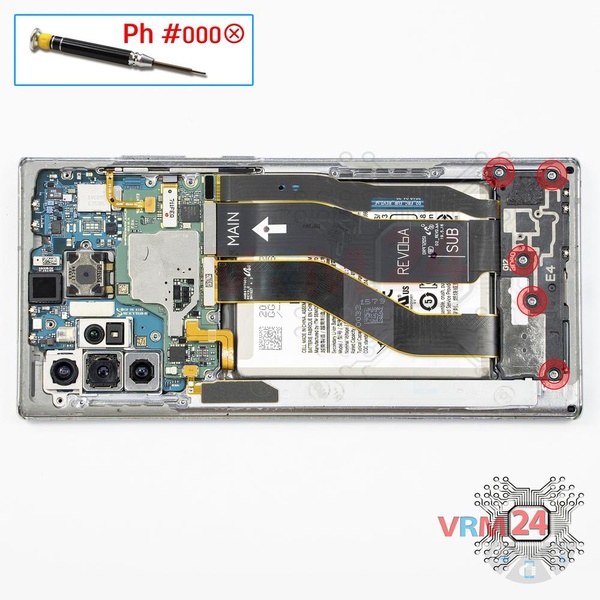

Шаг 7.

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 5 винтов в нижней части телефона.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 8/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 8/2

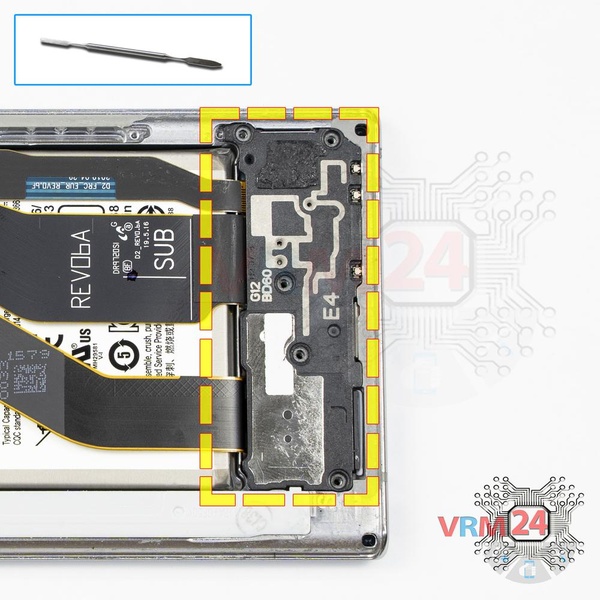

Шаг 8.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 9/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 9/2

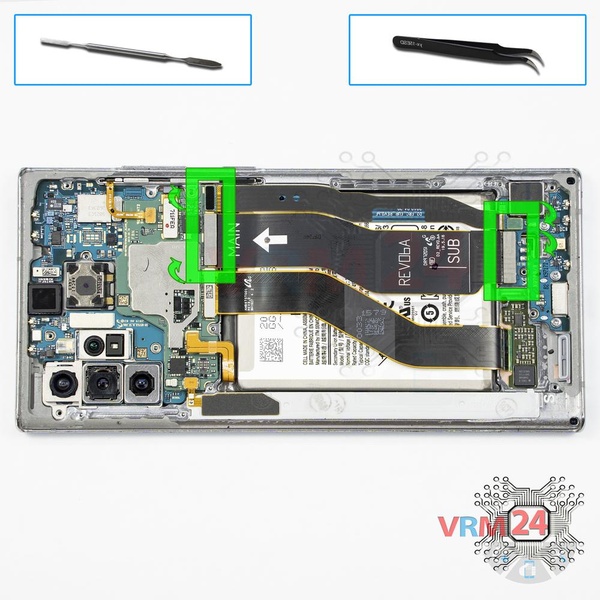

Шаг 9.

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейфы, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 10/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 10/2

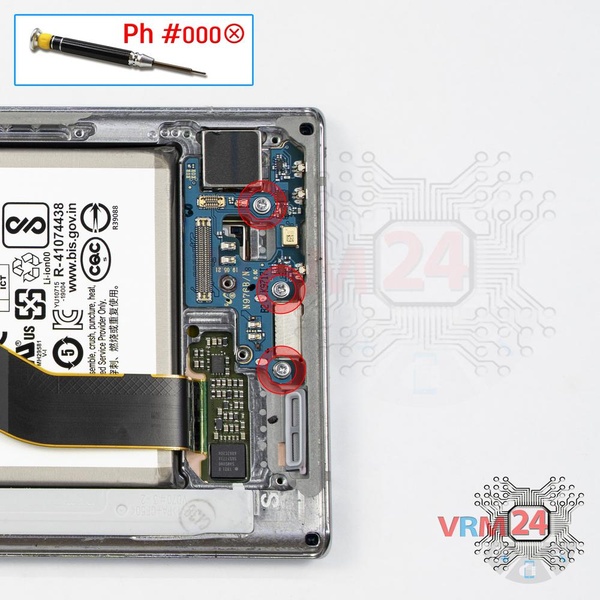

Шаг 10.

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 3 винта на дополнительной печатной плате.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 11/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 11/2

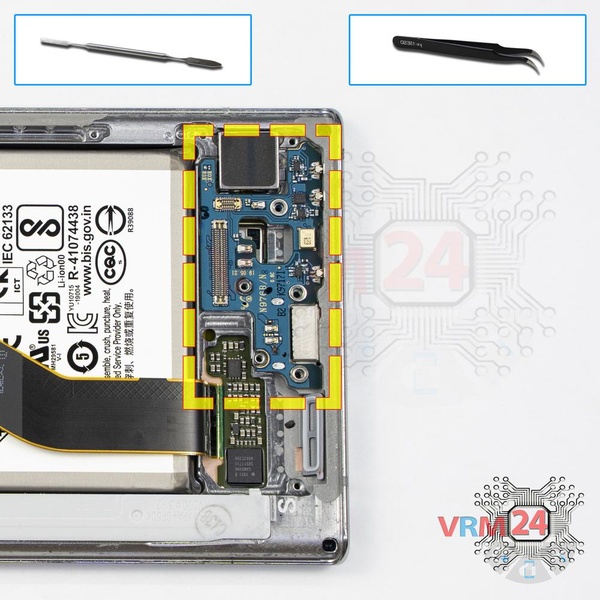

Шаг 11.

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 12/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 12/2

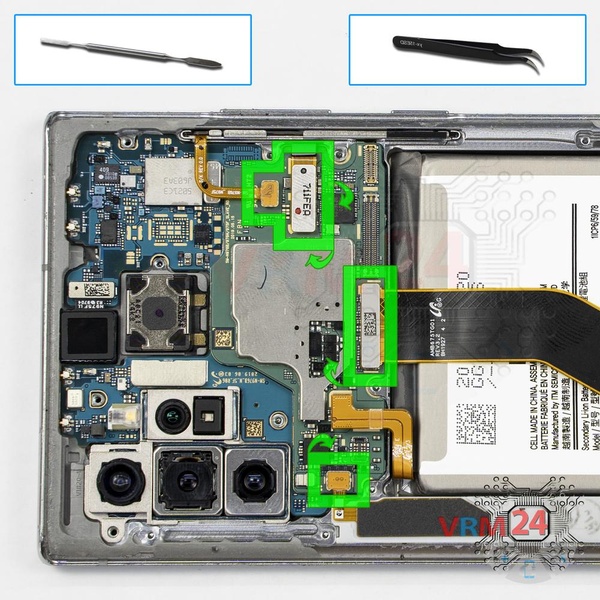

Шаг 12.

Отсоединяем коннекторы шлейфов боковых кнопок, на дисплейный модуль, тачскрин, датчик определения положения стилуса.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 13/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 13/2

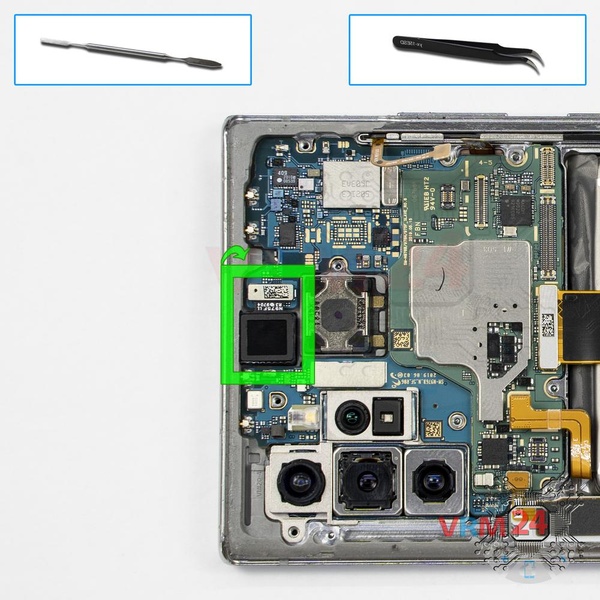

Шаг 13.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 14/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 14/2

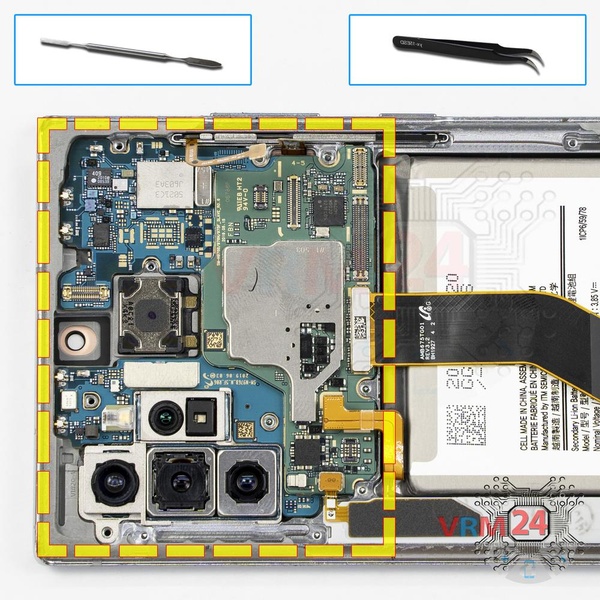

Шаг 14.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 15/1 Как разобрать Samsung Galaxy Note 10 Plus SM-N975, Шаг 15/2

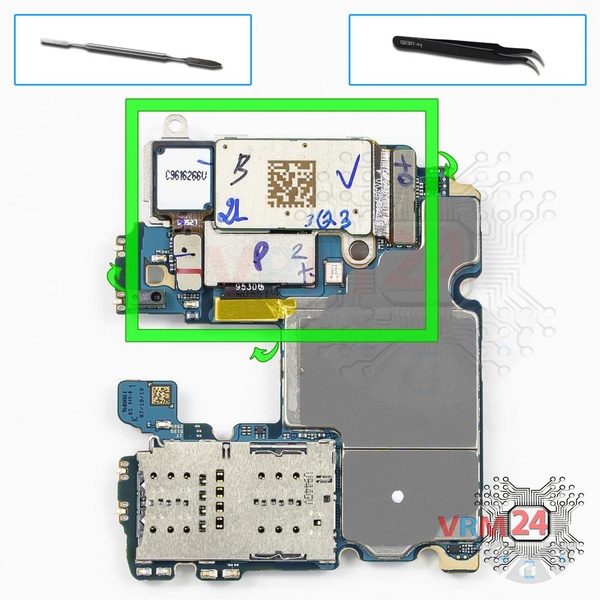

Шаг 15.

Отсоединяем коннекторы на печатной плате и снимаем сборку из четырех тыловых камер.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Note 10 Plus SM-N975 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 16 минут. Наше руководство подходит для всех моделей Samsung Galaxy Note 10 Plus SM-N975 — Самсунг Галэкси Нот 10 Плюс, выпущенных для рынков разных стран.
