Сложность разборки:
Средняя
Время разборки:
14 мин

Рекомендованные инструменты

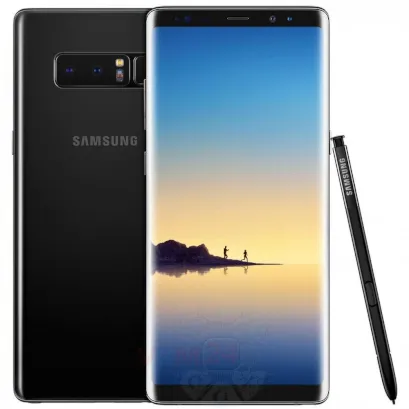

Разборка/Ремонт мобильного девайса Samsung Galaxy Note 8 SM-N950 (Самсунг Галакси Нот 8) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 1/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 1/2

Шаг 1.

Вынимаем сенсорное перо.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 2/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слот Сим и Micro SD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 3/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 3/2

Шаг 3.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 4/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 4/2

Шаг 4.

Отсоединяем коннектор и снимаем датчик отпечатка пальцев.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 5/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 16 винтов по периметру телефона.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 6/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 6/2

Шаг 6.

Отсоединяем крышки с динамиком и вкладышем NFC.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 7/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 7/2

Шаг 7.

Отсоединяем коннекторы на печатной плате и снимаем две фронтальные камеры.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 8/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 8/2

Шаг 8.

Отсоединяем коннекторы на основной печатной плате.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 9/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 9/2

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт на основной плате.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 10/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 10/2

Шаг 10.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 11/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 11/2

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 винта на дополнительной печатной плате.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 12/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 12/2

Шаг 12.

Отсоединяем коннектор и вынимаем разъем гарнитуры.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 13/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 13/2

Шаг 13.

Снимаем дополнительную печатную плату.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 14/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 14/2 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 14/3

Шаг 14.

Элементы на рамке модуля.

Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 15/1 Как разобрать Samsung Galaxy Note 8 SM-N950, Шаг 15/2

Шаг 15.

Отсоединяем коннектор на печатной плате и снимаем сборку из двух тыловых камер.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Note 8 SM-N950 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Note 8 SM-N950 — Самсунг Галакси Нот 8, выпущенных для рынков разных стран.
