Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy Note FE SM-N935 (Самсунг Галакси Нот ФЕ) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 1/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 1/2

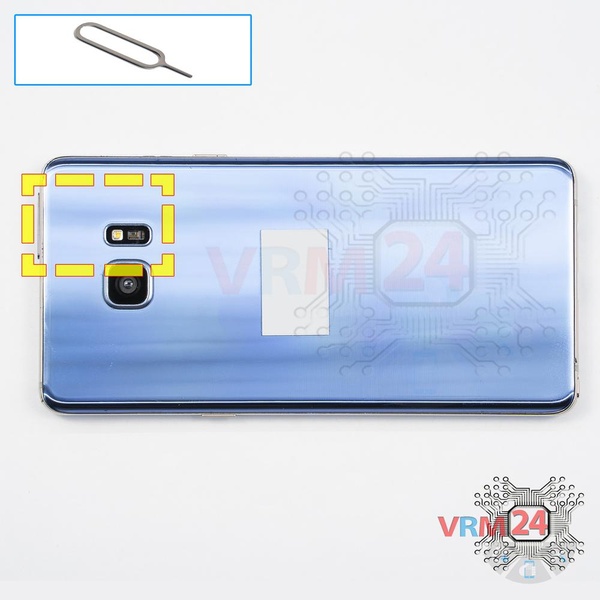

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 2/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 2/2

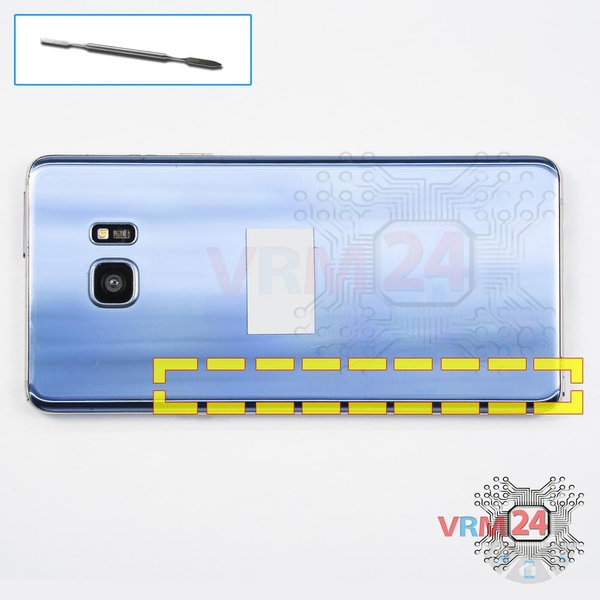

Шаг 2.

Вынимаем сенсорное перо.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 3/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 3/2

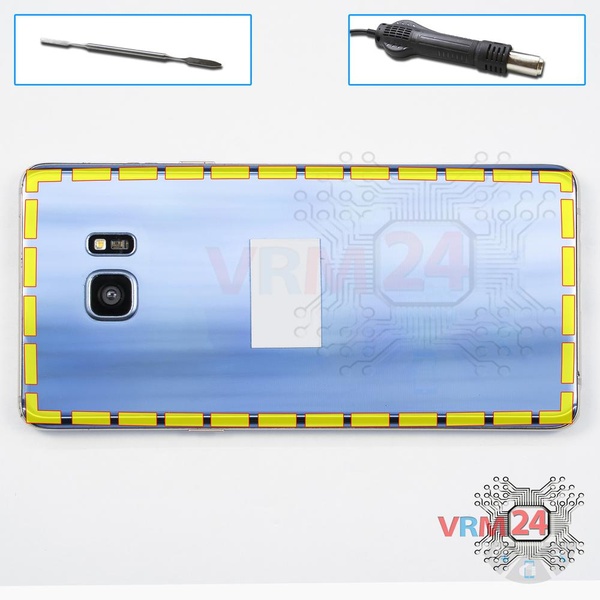

Шаг 3.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 4/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 4/2

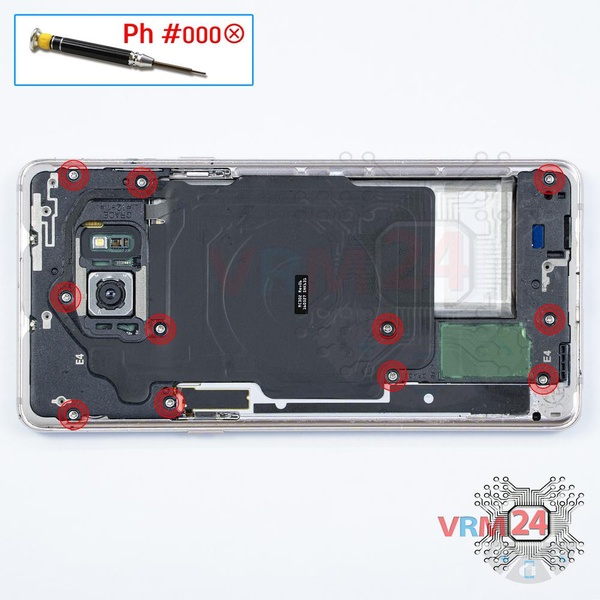

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 винтов.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 5/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 5/2

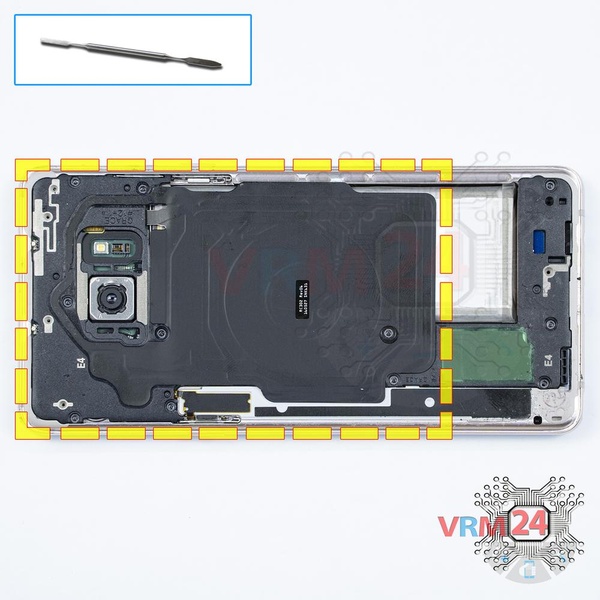

Шаг 5.

Отсоединяем крышку с вкладышем NFC.

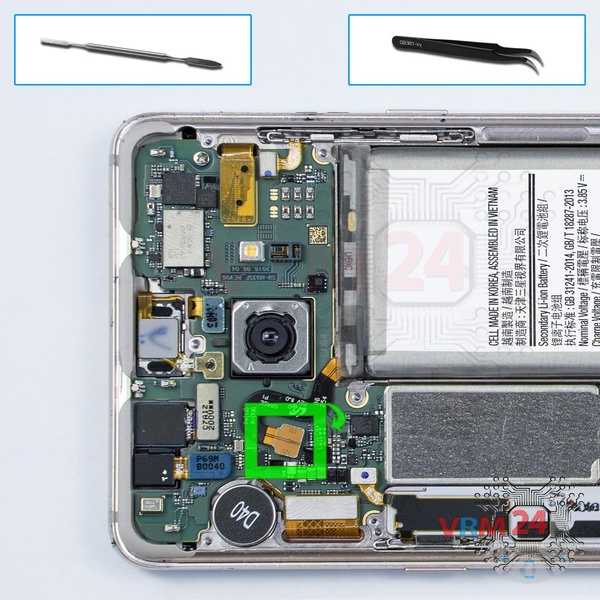

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 6/1

Шаг 6.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Samsung Galaxy Note FE is EB-BN935ABE.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 7/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 7/2

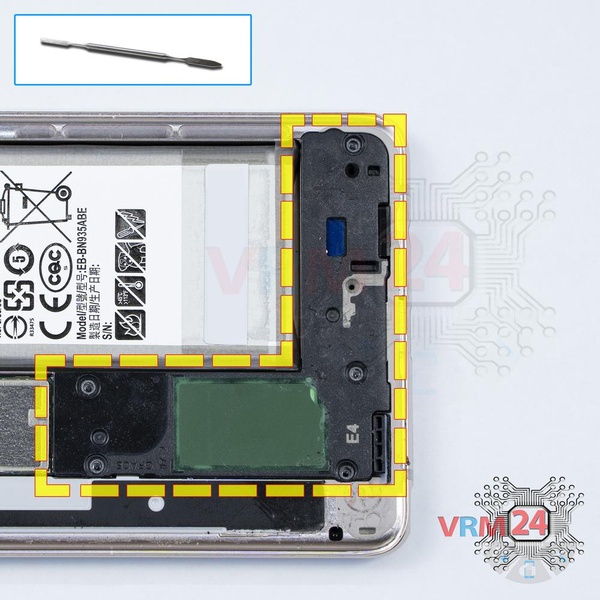

Шаг 7.

Отсоединяем нижний блок с динамиком.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 8/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 8/2

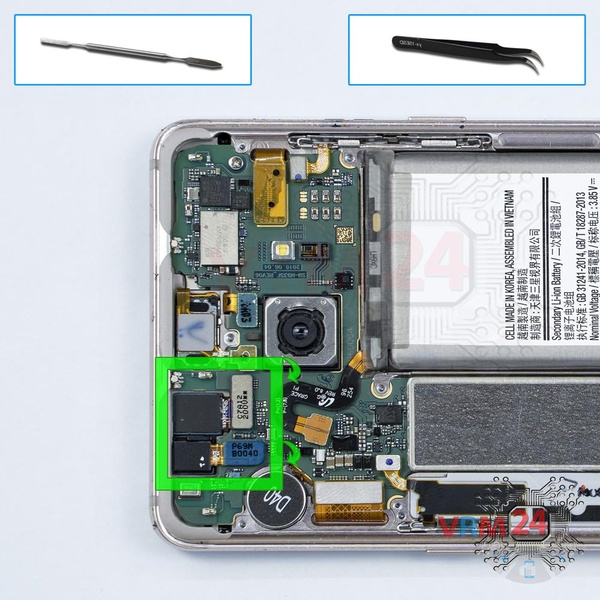

Шаг 8.

Отсоединяем коннекторы на печатной плате и снимаем две фронтальные камеры.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 9/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 9/2

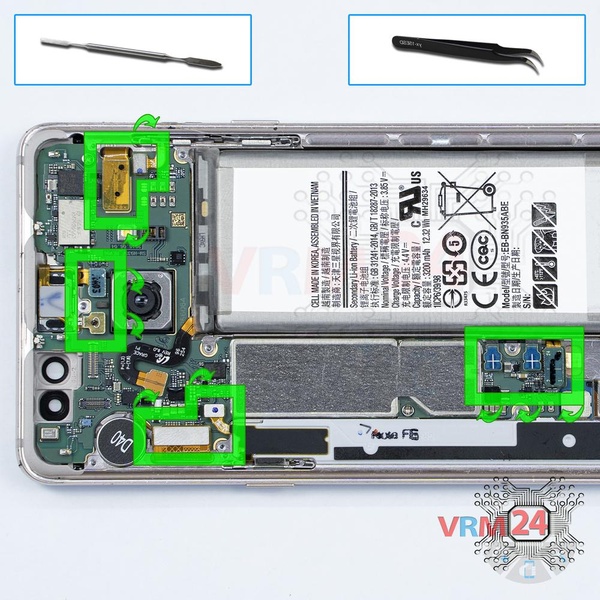

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 10/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 10/2

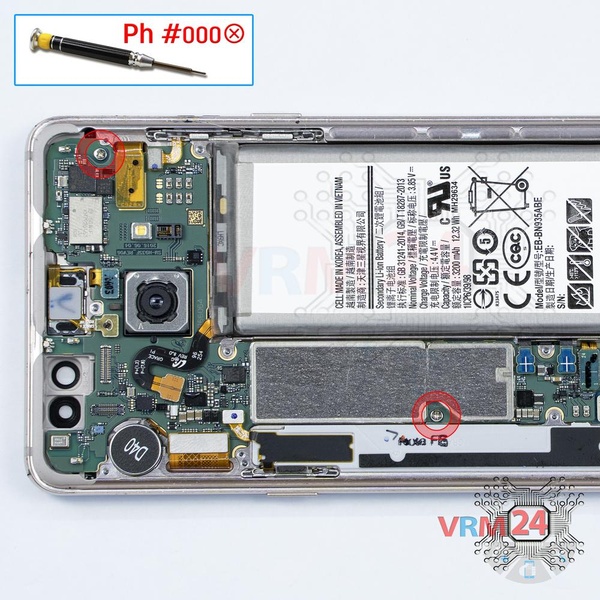

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 11/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 11/2

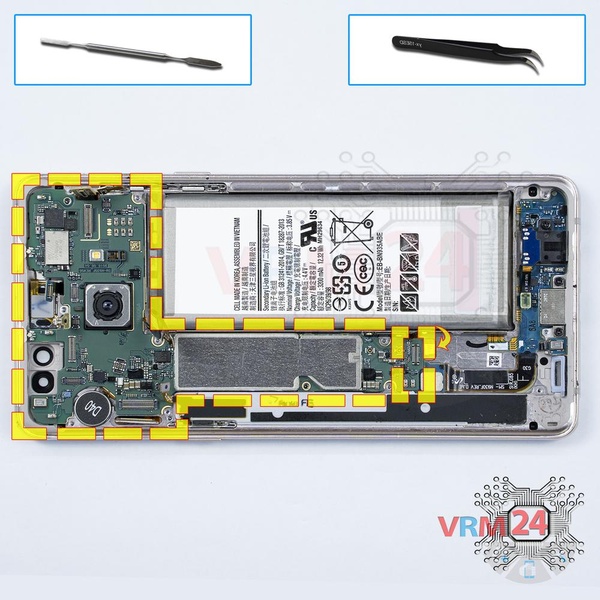

Шаг 11.

Приподнимаем печатную плату и отсоединяем межплатный коннектор и убираем основную плату.

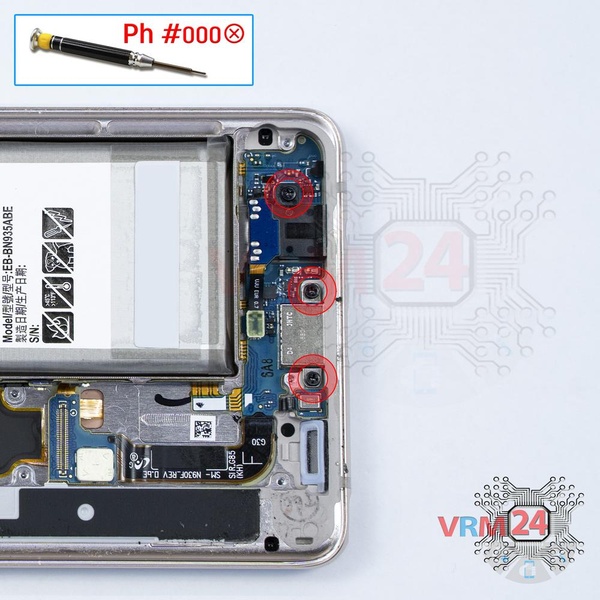

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 12/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 12/2

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 винта на дополнительной печатной плате.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 13/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 13/2

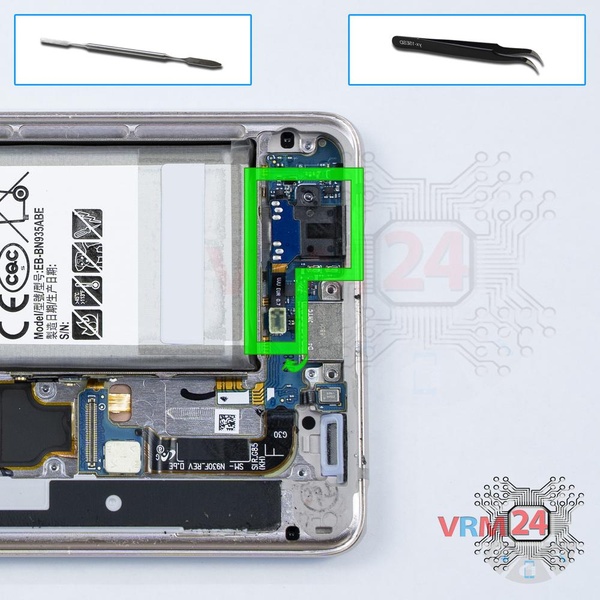

Шаг 13.

Отсоединяем коннектор и снимаем разъем гарнитуры.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 14/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 14/2

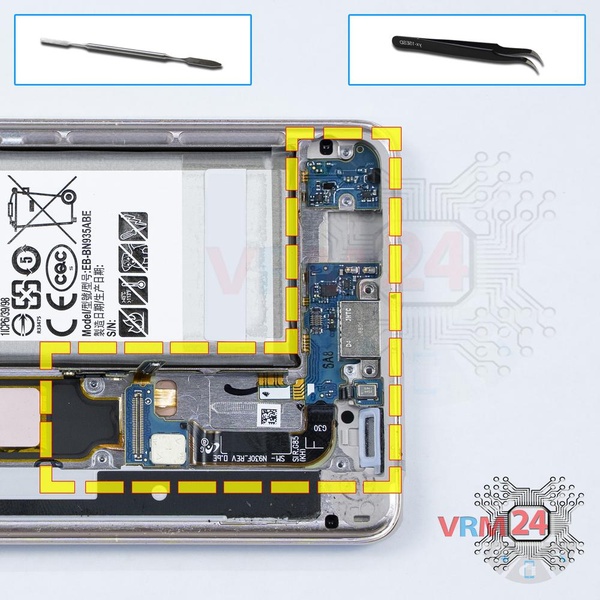

Шаг 14.

Снимаем дополнительную печатную плату.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 15/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 15/2 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 15/3

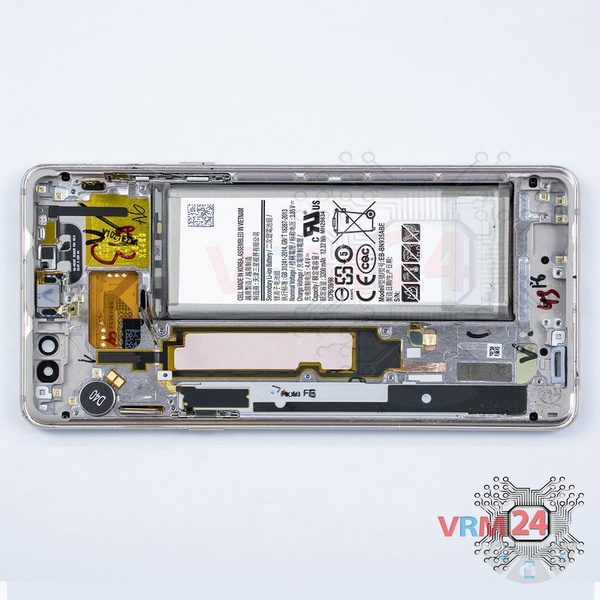

Шаг 15.

Элементы на рамке модуля.

Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 16/1 Как разобрать Samsung Galaxy Note FE SM-N935, Шаг 16/2

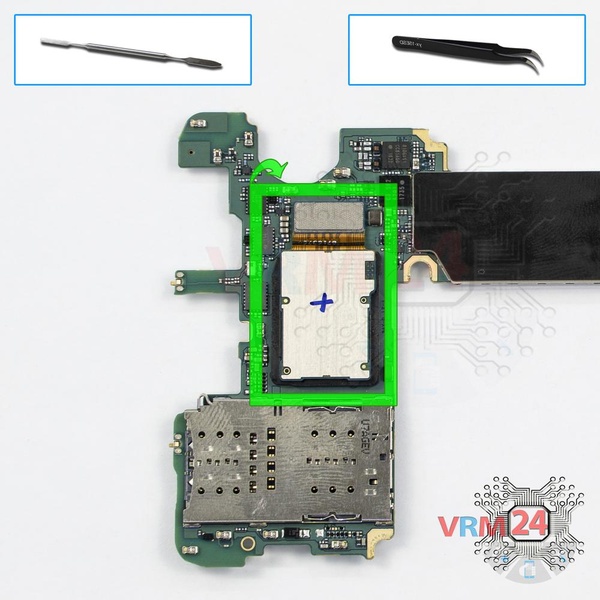

Шаг 16.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Note FE SM-N935 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут. Наше руководство подходит для всех моделей Samsung Galaxy Note FE SM-N935 — Samsung Galaxy Note 7, Samsung N935F/DS (Malaysia, Philippines); N935S, N935K, N935L (Korea), выпущенных для рынков разных стран.
