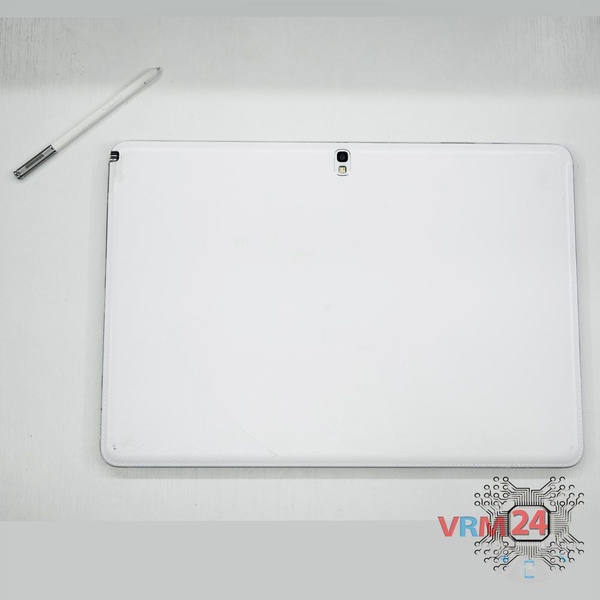

Вытяните стилус.
Легко
Рекомендованные инструменты
![Крестовая Отвертка 1,5 мм](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Инструмент для открывания](/media/sorl-cache/6c/d0/6cd069d1d27c3406e338146bf76ed63f.jpg)
![Пинцет](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)

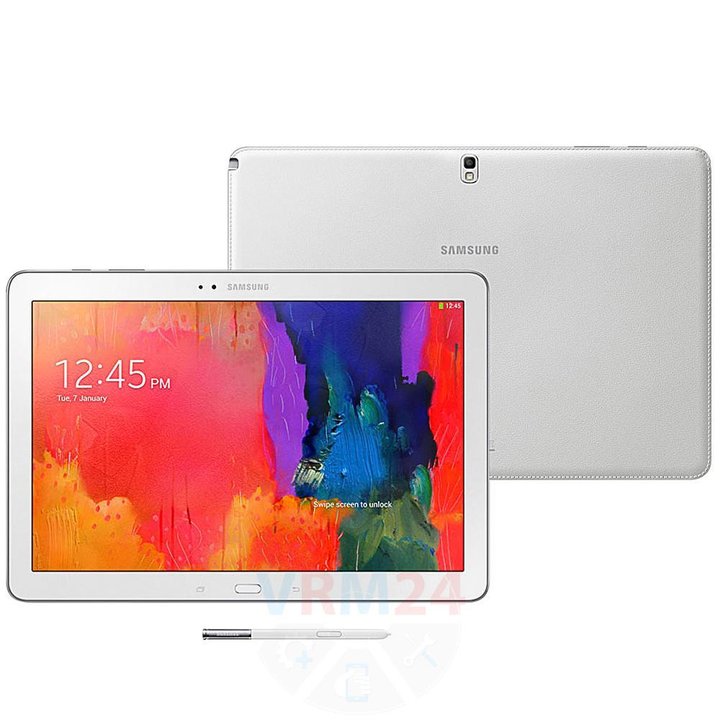

Разборка/Ремонт мобильного девайса Samsung Galaxy Note Pro 12.2'' SM-P905 (Самсунг Галакси Нот Про) с описанием каждого шага и необходимого набора инструментов.
Специалист по созданию контента.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 2/1](/media/sorl-cache/a2/99/a2993cf876f4206ae55b6da0f1608f6e.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 2/2](/media/sorl-cache/7f/c5/7fc514a56c17ac87873209419da93076.webp)

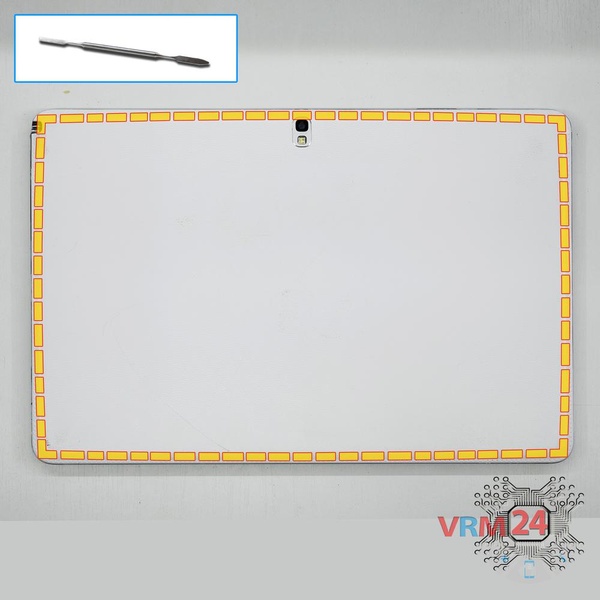

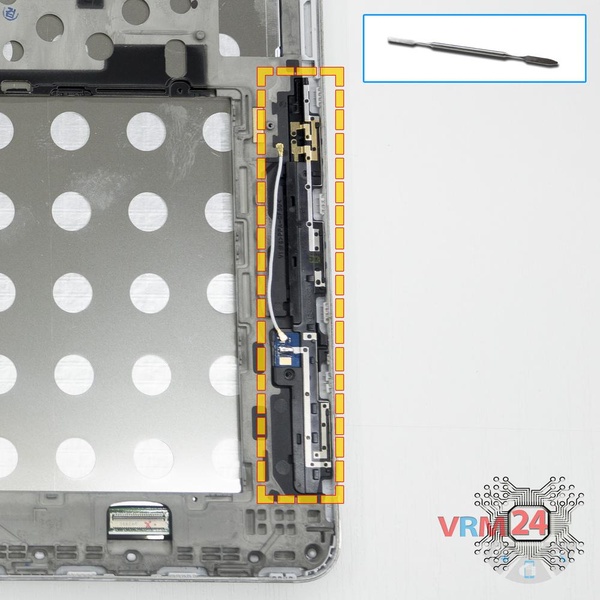

Шаг 2. Открываем заднюю крышку
При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.
⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 3/1](/media/sorl-cache/20/3f/203f834e6624144a9ddeb8f366b1f5bf.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 3/2](/media/sorl-cache/fd/99/fd990785dbfbd6d9a58786e2d5a66a8d.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 3/3](/media/sorl-cache/77/71/777168ed47f1fb2852a4f2691098ad82.webp)

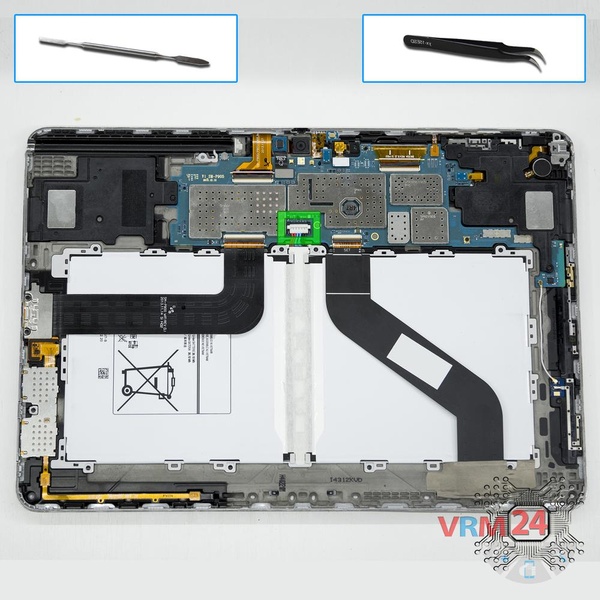

Шаг 3. Отсоединяем коннектор аккумуляторной батареи
Как можно скорее отсоедините разъем аккумулятора.
ℹ️️ Модель Samsung Galaxy Note Pro 12,2 дюйма SM-P905 оснащена аккумулятором T9500E емкостью 9500 мАч (он же аккумулятор).
⚠️ Настоятельно рекомендуется отсоединить разъем, чтобы избежать возможных коротких замыканий во время разборки.
Также старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 4/1](/media/sorl-cache/8e/17/8e17420489cc42fae852e427e4b17913.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 4/2](/media/sorl-cache/f4/69/f469bc1497aa90261b4375942482a92c.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 4/3](/media/sorl-cache/47/ce/47ce0a8660bd629132b23d052f3bc787.webp)

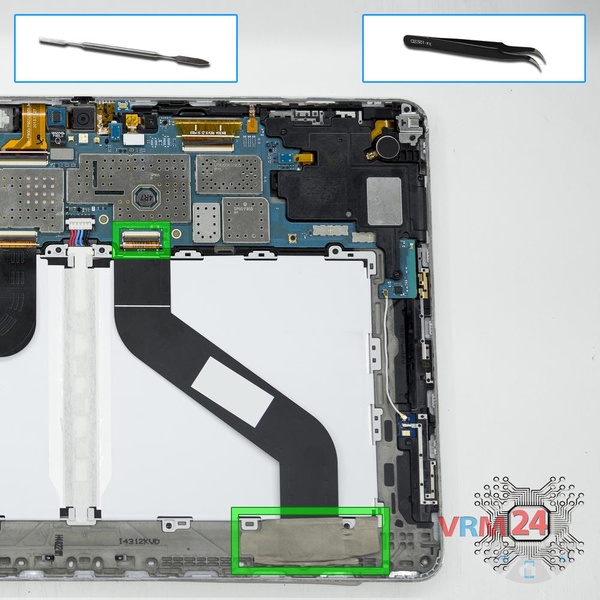

Шаг 4. Отсоединяем межплатный шлейф
Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).
⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
ℹ️️ Стрелочка на шлейфе указывает его правильное положение.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 6/1](/media/sorl-cache/64/5b/645b93e4e6e43c4f7b3407d28514a003.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 6/2](/media/sorl-cache/2b/b5/2bb500329cdf343ed0dfed4545fc2cf9.webp)

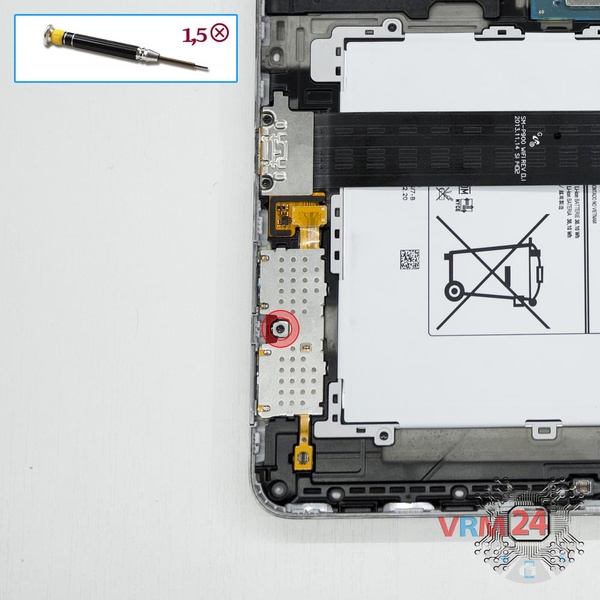

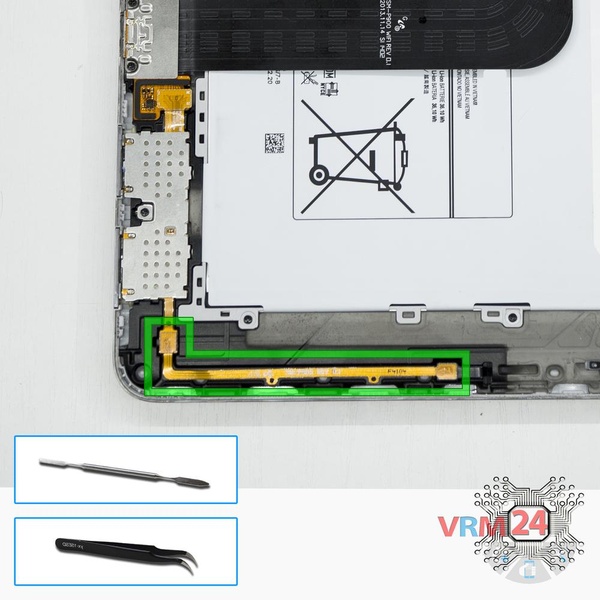

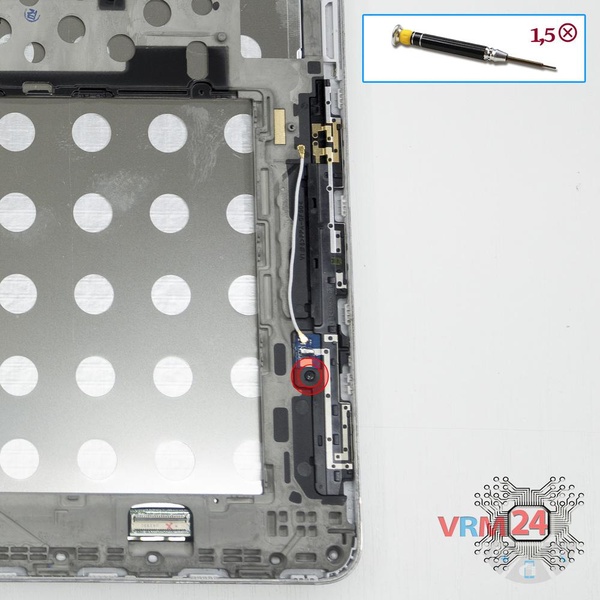

Шаг 6. Откручиваем винт
С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт, который фиксирует шлейф с коннекторами SIM- и Micro SD-карт.

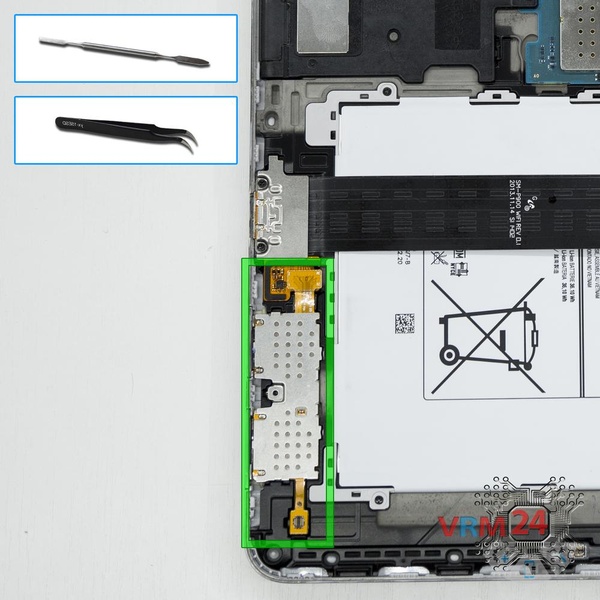

![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 8/1](/media/sorl-cache/fc/d5/fcd581f233a6d4c128bde851e378288b.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 8/2](/media/sorl-cache/26/37/2637843c5499a66b58c412de823fb1bb.webp)

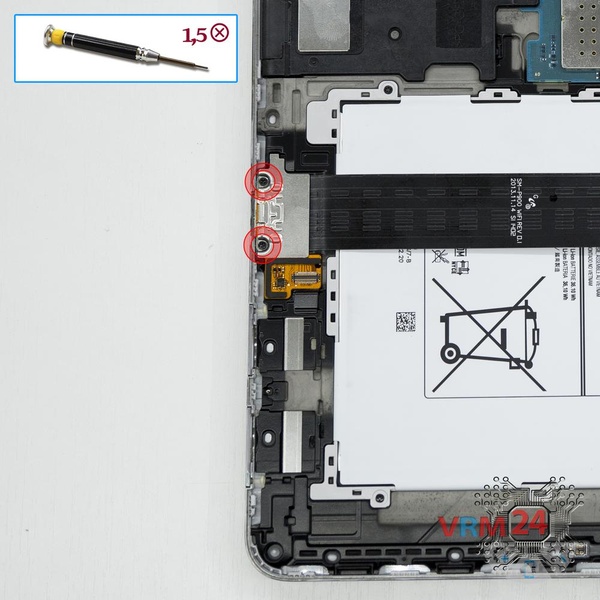

Шаг 8. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, фиксирующие порт зарядки.

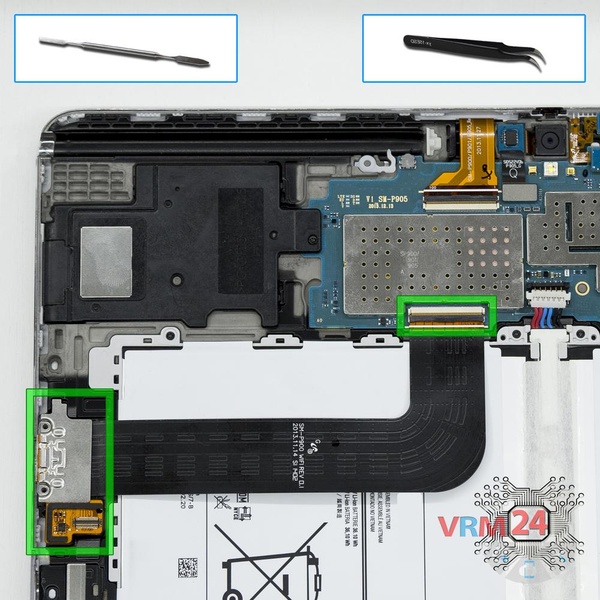

![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 10/1](/media/sorl-cache/33/74/337444cba8e8db0197b4e8fa3c4eade7.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 10/2](/media/sorl-cache/14/92/149204026ce43148e1f33b7c1c53d151.webp)

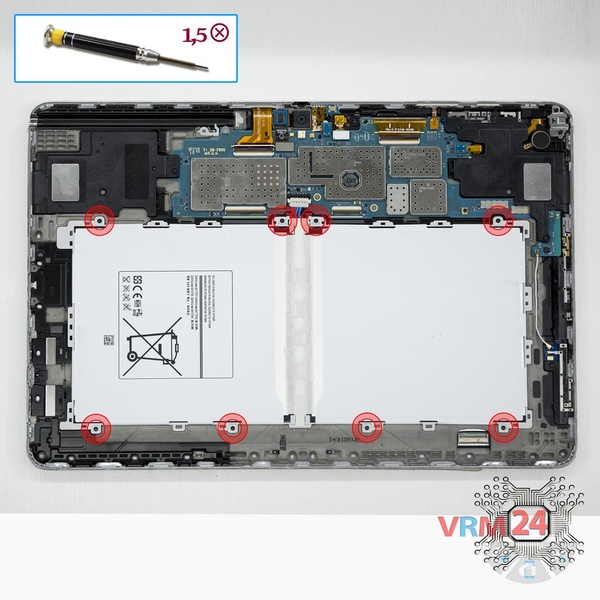

Шаг 10. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH000) открутите 8 винтов, фиксирующих аккумулятор.

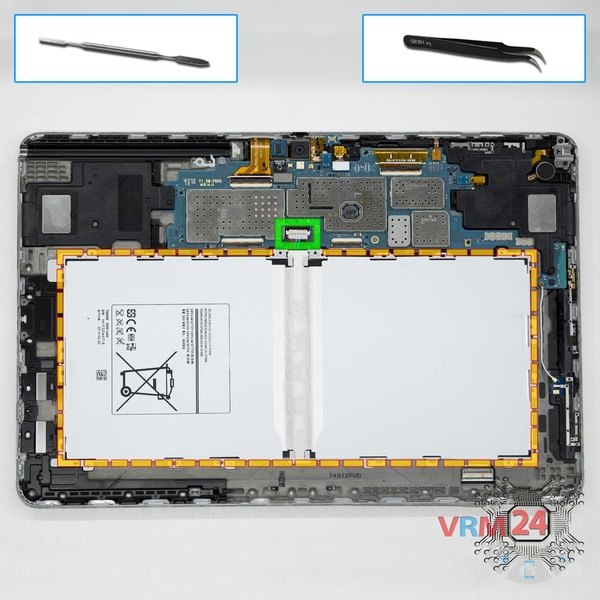

![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 12/1](/media/sorl-cache/2e/d3/2ed36f1f744665d8fac0a277f5144535.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 12/2](/media/sorl-cache/5e/fb/5efb051e5f7222470893faf9f560fba3.webp)

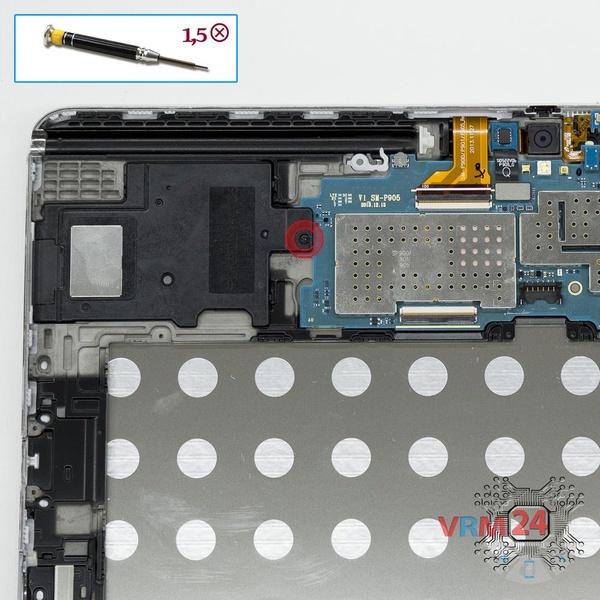

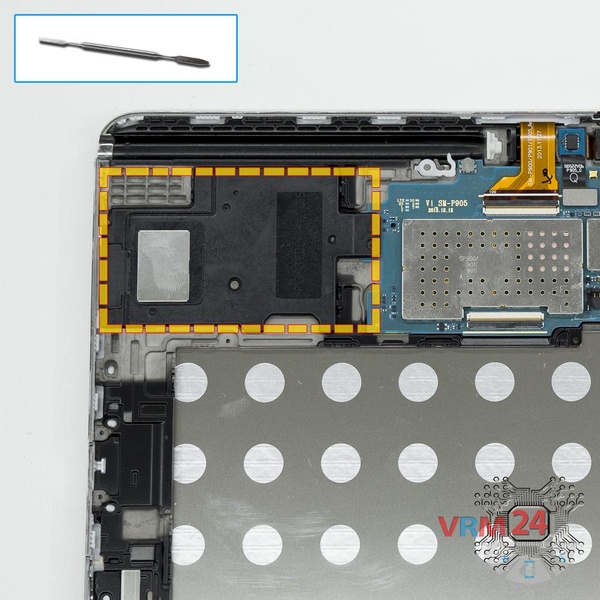

Шаг 12. Откручиваем винт
С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт, фиксирующий блок полифонического динамика.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 14/1](/media/sorl-cache/aa/fa/aafaf8b5759128ec4beb00e6348a9cb9.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 14/2](/media/sorl-cache/11/a4/11a43c1b6570892cc5917f758307e1fd.webp)

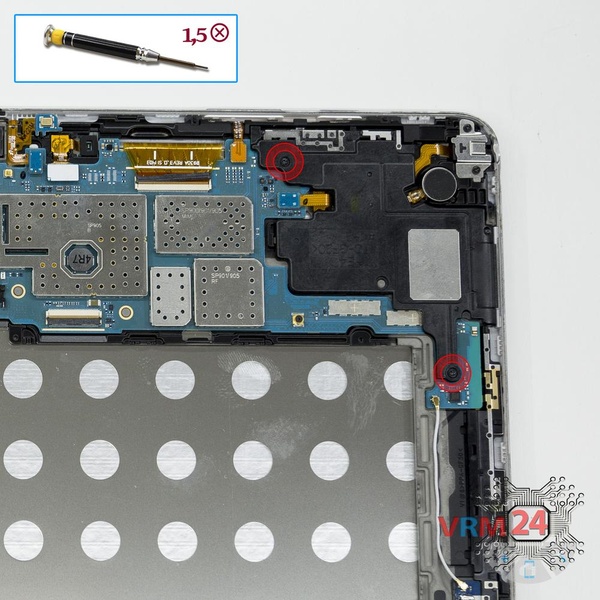

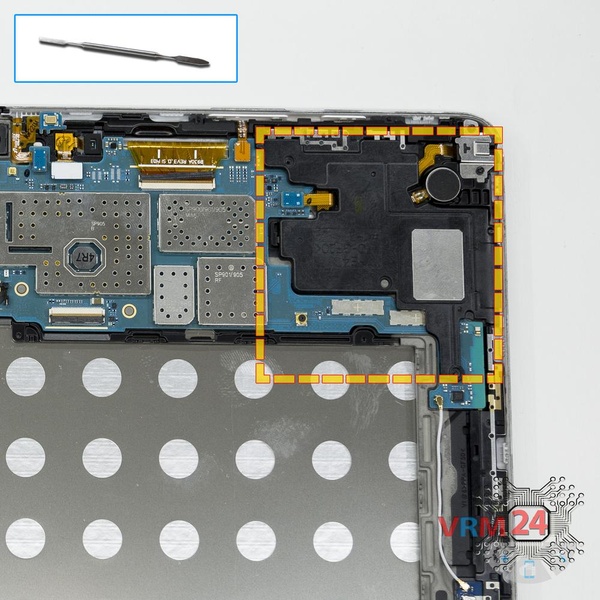

Шаг 14. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, которыми крепится блок динамика.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 16/1](/media/sorl-cache/7b/01/7b016093c918cabae95cda462cfe2dcd.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 16/2](/media/sorl-cache/58/73/587343137dd5c3ba6b0217cacbc23cce.webp)

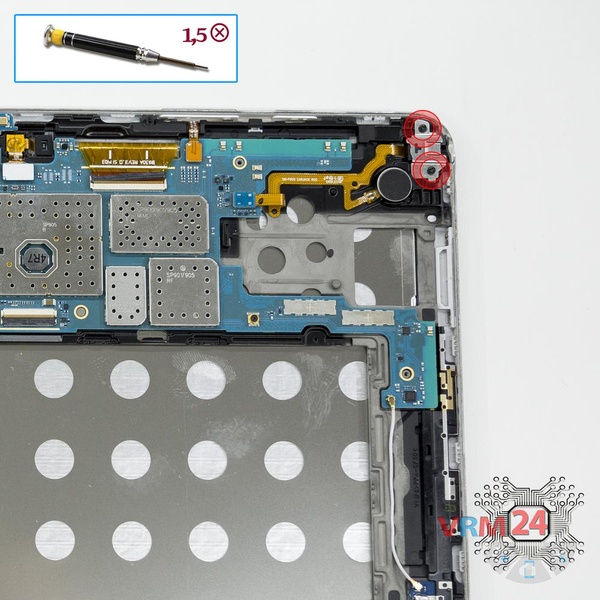

Шаг 16. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, которыми крепится разъем для наушников.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 17/1](/media/sorl-cache/e5/b3/e5b3f340c8d31212f9aaf3ccb215b63c.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 17/2](/media/sorl-cache/a8/3f/a83fe9821da366785d99af4e05d607fe.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 17/3](/media/sorl-cache/cb/d4/cbd499ec54349d93ad62822d774238fc.webp)

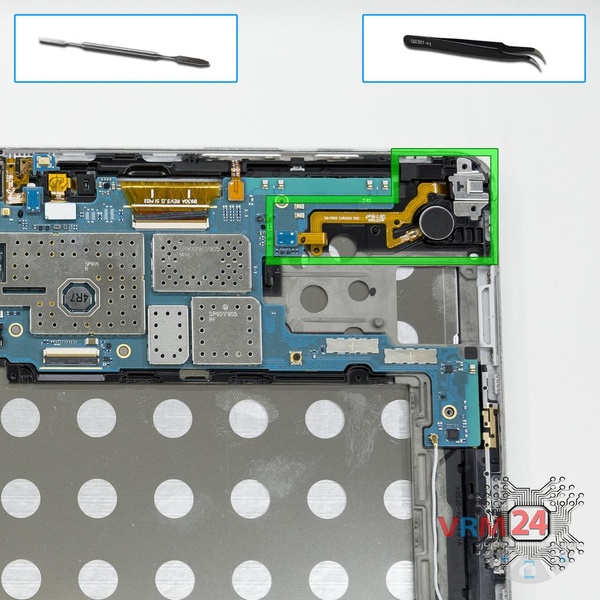

Шаг 17. Отсоединяем разъем гарнитуры
Отсоедините разъем на материнской плате и снимите шлейф с разъемом для наушников и вибромотором.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 18/1](/media/sorl-cache/3e/61/3e61461ae6593a3980c7aac3dd83011b.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 18/2](/media/sorl-cache/52/d0/52d07d02c5e3bd5f1ea438d7df07c207.webp)

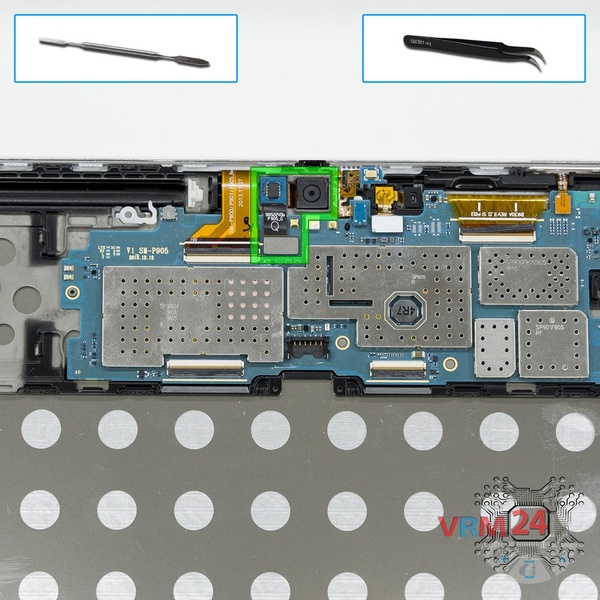

Шаг 18. Отсоединяем основную камеру
Отсоединяем коннектор на материнской плате и снимаем основную камеру.
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 19/1](/media/sorl-cache/ba/aa/baaa92dee2da759ebb46a06ad8849e70.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 19/2](/media/sorl-cache/19/fb/19fb83b9215d08942bf55c1fad39ebea.webp)

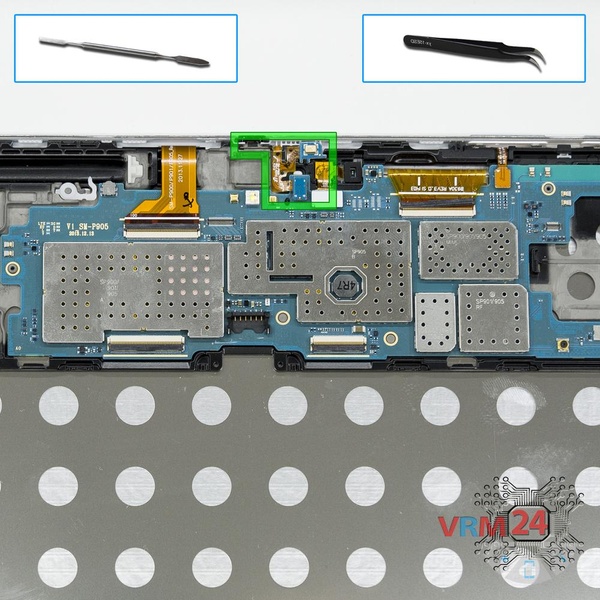

Шаг 19. Отсоединяем микрофон
Отсоединяем коннектор на материнской плате и снимаем шлейф с микрофоном.

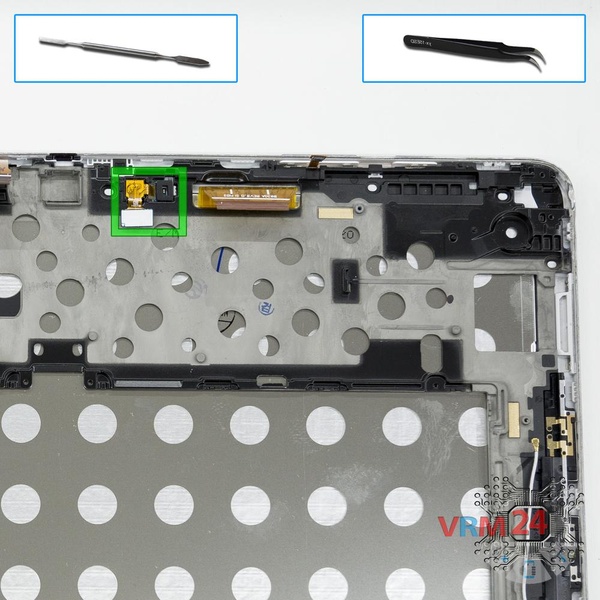

![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 21/1](/media/sorl-cache/57/a2/57a2c69808b089a5c64270bae20a7a99.webp)
![Как разобрать Samsung Galaxy Note Pro 12.2'' SM-P905, Шаг 21/2](/media/sorl-cache/76/40/7640b69384f582626ce169663a5f6185.webp)

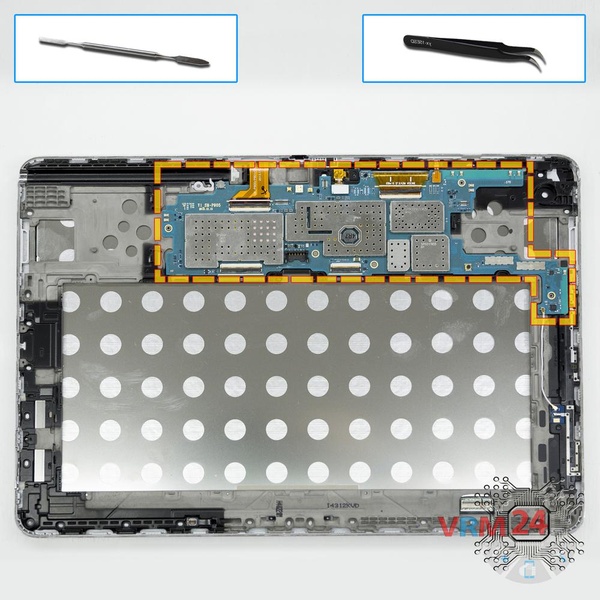

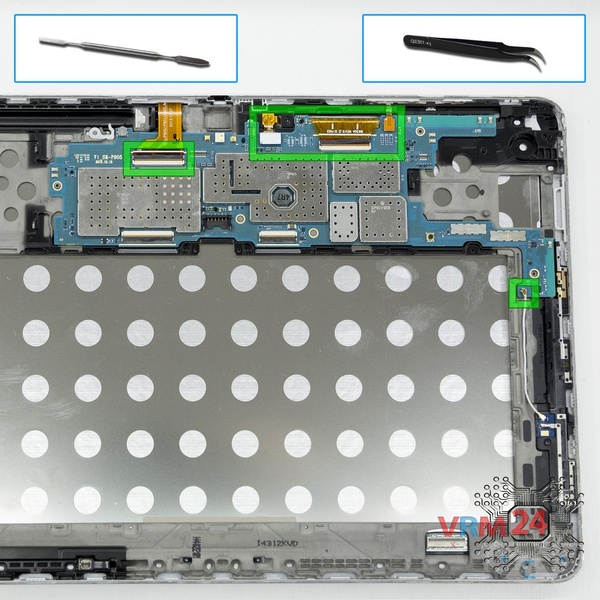

Шаг 21. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

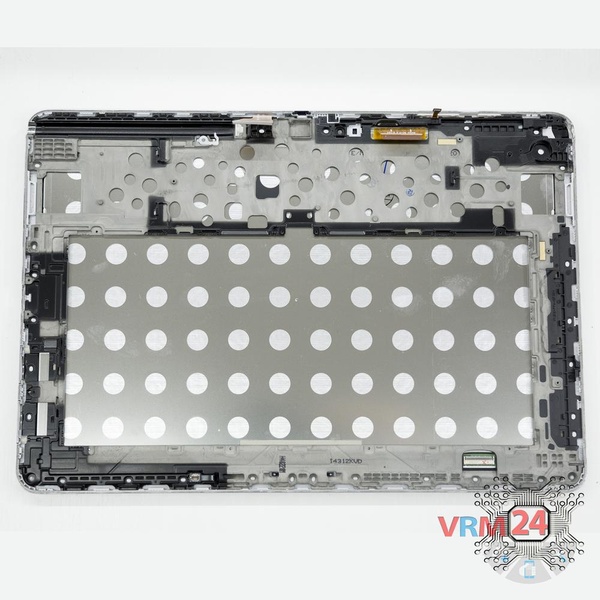

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Note Pro 12.2'' SM-P905 от нашего сервисного центра:
