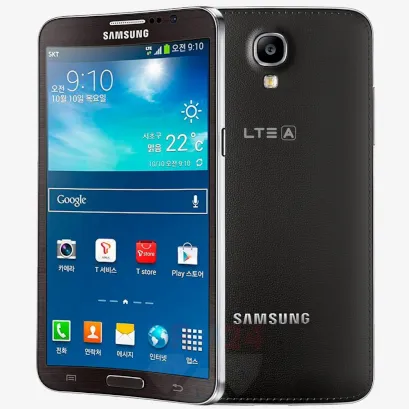

Samsung Galaxy Round SM-G910S
Samsung Galaxy Round SM-G910S
Сложность разборки:
Средняя
Время разборки:
9 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Round SM-G910S (Самсунг Галакси Раунд) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 1/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 2/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 3/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 4/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 5/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 5/2 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 5/3 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 5/4

Шаг 5.

Отсоединяем коннектор и снимаем Шлейф с кнопками громкости и сим\флэш коннектор.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/2 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/3 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/4 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/5 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 6/6

Шаг 6.

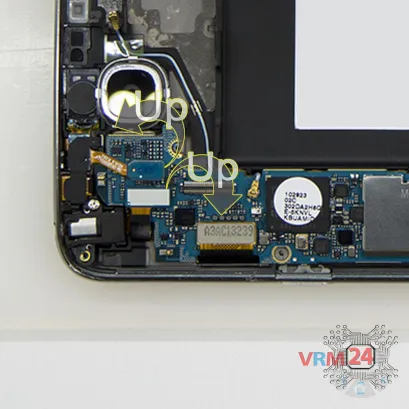

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 7/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 7/2

Шаг 7.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 8/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 8/2

Шаг 8.

Вынимаем нижнюю плату с разъемом зарядки.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 9/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 9/2

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 10/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 10/2

Шаг 10.

Из фиксирующего отверстия в рамке модуля вынимаем шлейф с фронтальной камерой и разъемом гарнитуры.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 11/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 11/2

Шаг 11.

Из фиксирующего отверстия в рамке модуля вынимаем шлейф с динамиком и датчиком приближения.

Как разобрать Samsung Galaxy Round SM-G910S, Шаг 12/1 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 12/2 Как разобрать Samsung Galaxy Round SM-G910S, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Round SM-G910S от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Round SM-G910S
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Round SM-G910S — Самсунг Галакси Раунд, выпущенных для рынков разных стран.
