Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy S10 5G SM-G977 (Самсунг Галакси Эс10 5Г) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 2/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 2/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 2/3 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 2/4

Шаг 2. Вынимаем Лоток карт

Прежде всего нам нужно отсоединить лоток для карт, он расположен в верхней части. Для этого берем специальный инструмент, вставляем его в отверстие и выталкиваем лоток для сим-карт.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 3/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 3/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 3/3 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 3/4

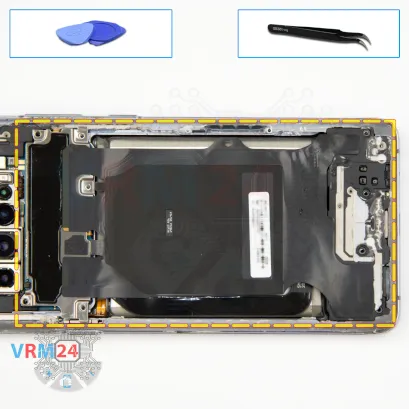

Шаг 3. Открываем заднюю крышку

Нам необходимо нагреть поверхность задней крышки до температуры около 65-70°С. Для этого используем нагревательный коврик, можно использовать фен.

И через 5-7 минут можно приступать к разборке.

Чтобы снять отсоединить заднюю крышку, мы будем использовать пластиковую пленку, это защитная пленка от нового дисплея. Вставляем ее в отверстие между средней и задней крышкой и проводим повдоль отсоединяя заднюю крышку.

⚠️️ Всегда будьте осторожны с боковыми кнопками, так как в этой области могут находиться шлейфы и их можно повредить.

⚠️️ Также необходимо соблюдать осторожность в районе камер, важно не задеть и не повредить линзы.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 4/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 4/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 4/3

Шаг 4. Откручиваем винты

После этого нам нужно открутить пять винтов в верхней части, для этого используем крестовую отвертку 1,5 мм или #000.

Это позволит нам добраться до разъема аккумулятора, который нам нужно будет отсоединить.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 5/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 5/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 5/3 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 5/4 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 5/5

Шаг 5. Отсоединяем коннектор

Нужно аккуратно приподнять крышку и с помощью неметаллического инструмента отсоединить разъем беспроводной зарядки.

Осторожно отсоединяем разъем и отворачиваем беспроводную зарядку в сторону.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 6/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 6/2

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

Неметаллическим инструментом отсоединяем разъем аккумулятора.

Разъем аккумулятора на нашей модели расположен немного в другом месте и поэтому шлейф проходит сбоку.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 7/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 7/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 7/3

Шаг 7. Откручиваем винты

Переходим к откручиванию винтов в нижней части. Для откручивания винтов используем ту же отвертку — крестовую 1,5 мм.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 8/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 8/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 8/3

Шаг 8. Отсоединяем динамик

Можно отсоединить крышку с динамиком. Находим подходящее место, в котором можно подцепить крышку и поднимаем ее.

И мы можем отсоединить всю сборку целиком.

Наша сборка состоит из беспроводной зарядки, NFC и динамика.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 9/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 9/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 9/3

Шаг 9. Отсоединяем межплатный шлейф

После этого можно отсоединить межплатный шлейф. Отсоединяем разъемы и снимаем шлейф.

Обратите внимание, что стрелки на шлейфе указывают направление к материнской плате, а также надписи указывают расположение шлейфа относительно материнской платы и дополнительной платы.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 10/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 10/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 10/3

Шаг 10. Отсоединяем коннекторы

Затем отсоединяем разъемы шлейфа порта гарнитуры и межплатного шлейфа.

⚠️️ Нужно быть осторожным, потому что шлейф порта гарнитуры очень тонкий и его можно легко повредить.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 11/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 11/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 11/3

Шаг 11. Откручиваем винты

И нам нужно открутить три винта фиксирующие субплату.

Отвертка та же крестовая 1,5 мм.

Винты могут отличаться, поэтому рекомендуем располагать их на специальной поверхности в легко запоминающемся порядке, чтобы ничего не перепутать при обратной сборке.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 12/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 12/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 12/3 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 12/4

Шаг 12. Отсоединяем субплату

И мы можем отсоединить субплату, осторожно подцепляем ее за край и пробуем приподнять субплату.

 ⚠️️ Субплата слегка утоплена, а шлейф порта гарнитуры тонкий и его можно легко повредить, поэтому будьте осторожны.

И мы вынимаем субплату с межплатным шлейфом.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 13/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 13/2

Шаг 13. Отсоединяем коннекторы

Затем отсоединяем разъем шлейфа боковых кнопок и разъем шлейфа на дисплей.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 14/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 14/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 14/3

Шаг 14. Откручиваем винты

Затем откручиваем оставшиеся четыре винта, фиксирующие крышку и материнскую плату. Отвертка та же крестовая 1,5 мм.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 15/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 15/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 15/3

Шаг 15. Открываем крышку

Затем аккуратно подцепляем за край и вынимаем крышку с дорожками антенн. На крышке также расположена контактная площадка для разговорного динамика.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 16/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 16/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 16/3

Шаг 16. Отсоединяем фронтальную камеру

Отсоединяем два разъема и вынимаем сборку фронтальной камеры.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 17/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 17/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 17/3

Шаг 17. Отсоединяем печатную плату

И мы можем отсоединить материнскую плату и найти подходящее место за которое можно ее подцепить.

Осторожно отгибаем шлейфы, чтобы они нам не мешали, и вынимаем материнскую плату.

Как мы видим, на тыльной стороне прикреплен блок камер.

⚠️️Сборка прочно приклеена.


Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 18/1 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 18/2 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 18/3 Как разобрать Samsung Galaxy S10 5G SM-G977, Шаг 18/4

Шаг 18. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор, аккумулятор и боковые кнопки.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S10 5G SM-G977 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Samsung Galaxy S10 5G SM-G977 — Самсунг Галакси Эс10 5Г, выпущенных для рынков разных стран.
