Сложность разборки:
Средняя
Время разборки:
10 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy S10 Plus SM-G975 (Самсунг Галакси Эс 10 Плюс) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 1/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 1/2

Шаг 1.

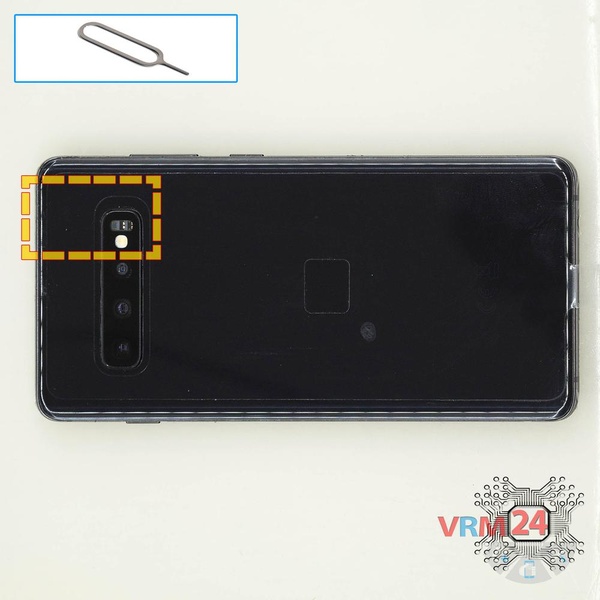

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 2/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 2/2

Шаг 2.

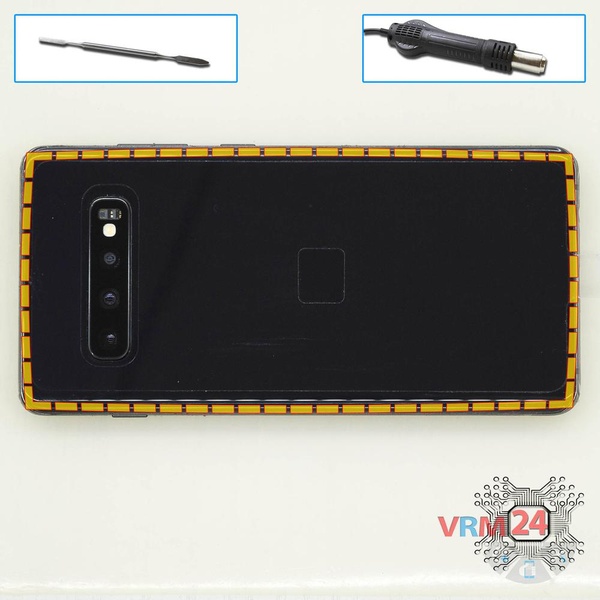

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 3/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 3/2

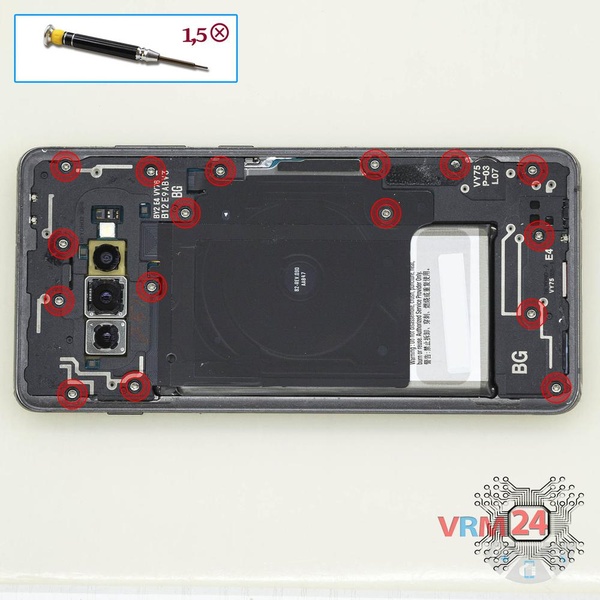

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 16 болтов по периметру телефона.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 4/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 4/2

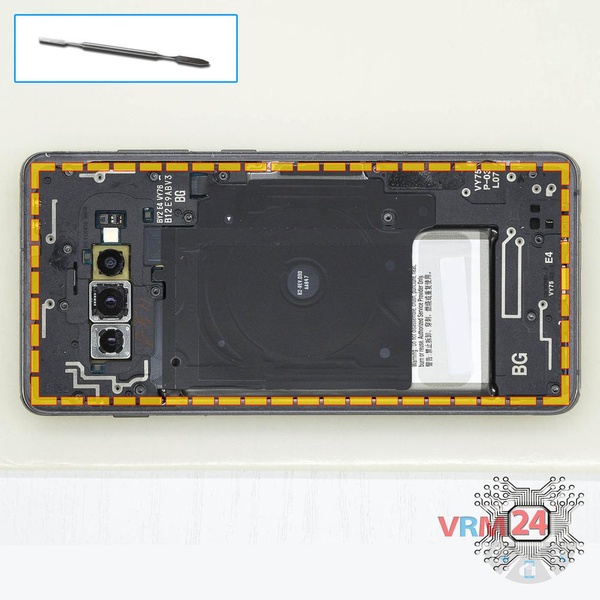

Шаг 4.

Отсоединяем панели с антеннами, динамиком и вкладышем NFC.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 5/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 5/2 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 5/3

Шаг 5.

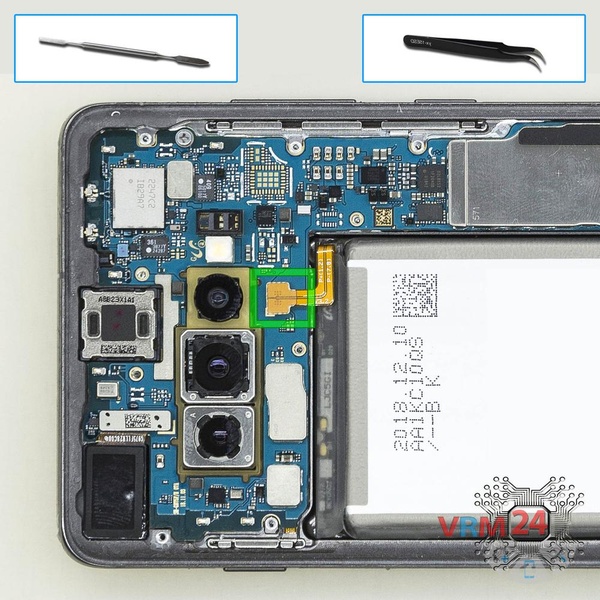

Отсоединяем коннектор аккумуляторной батареи. Модель батареи в Samsung Galaxy S10 Plus SM-G975 - EB-BG975ABU

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 6/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 6/2

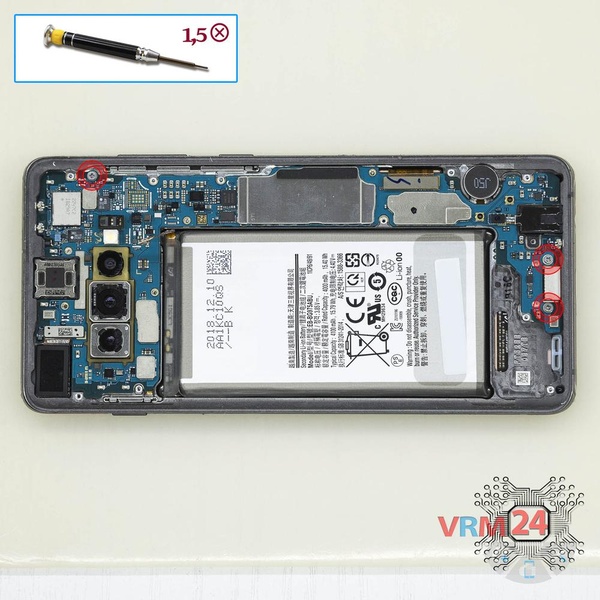

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 7/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 7/2 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 7/3

Шаг 7.

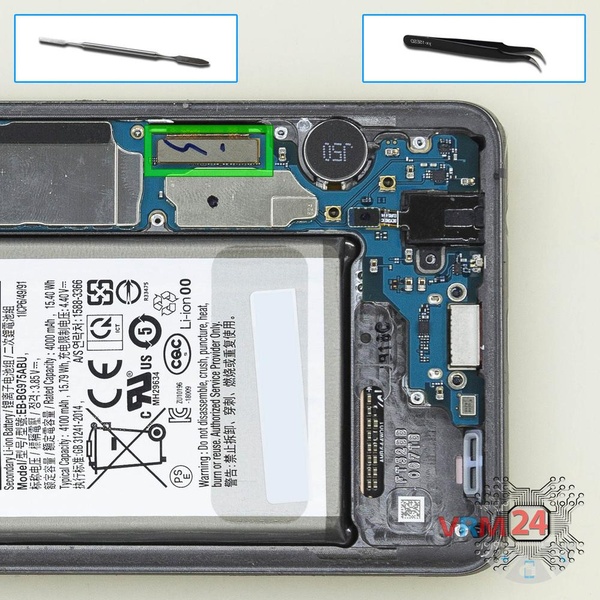

Отсоединяем коннектор на печатной плате.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 8/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 8/2 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 8/3

Шаг 8.

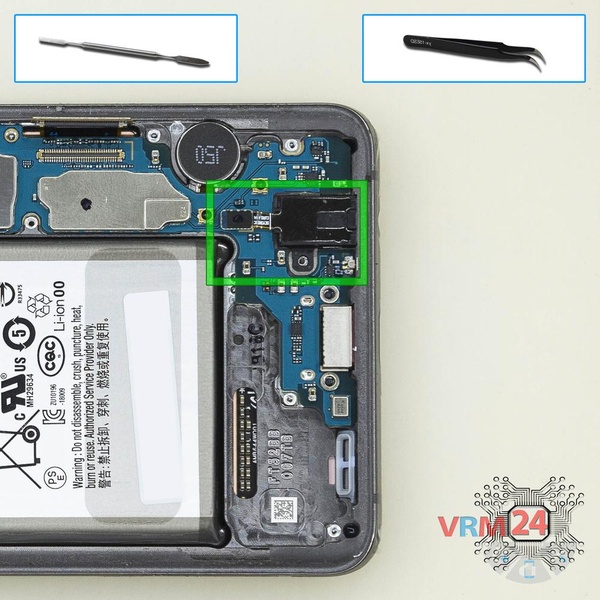

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 9/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 9/2

Шаг 9.

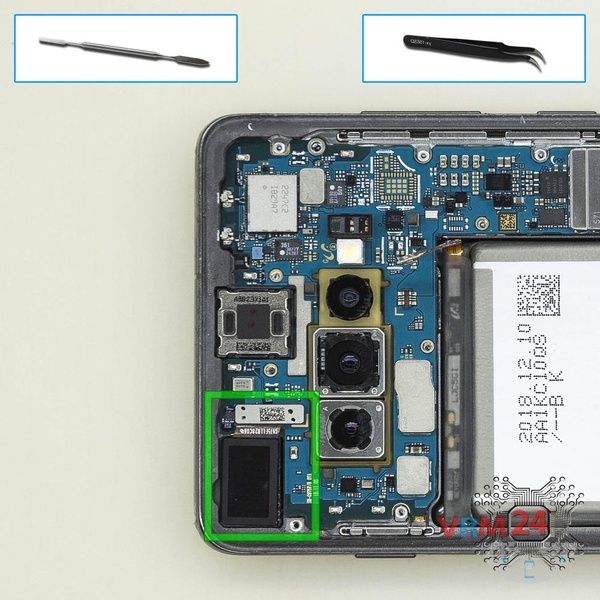

Отсоединяем коннектор на печатной плате и снимаем сборку из двух фронтальных камер.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 10/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 10/2

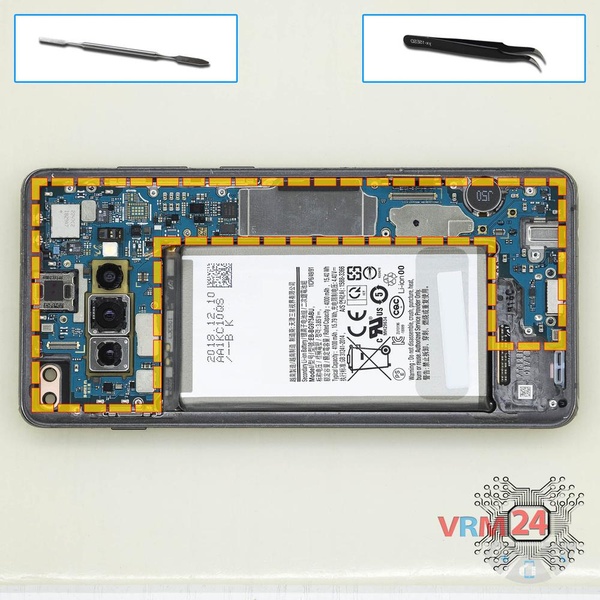

Шаг 10.

Снимаем печатную плату.


Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 11/1 Как разобрать Samsung Galaxy S10 Plus SM-G975, Шаг 11/2

Шаг 11.

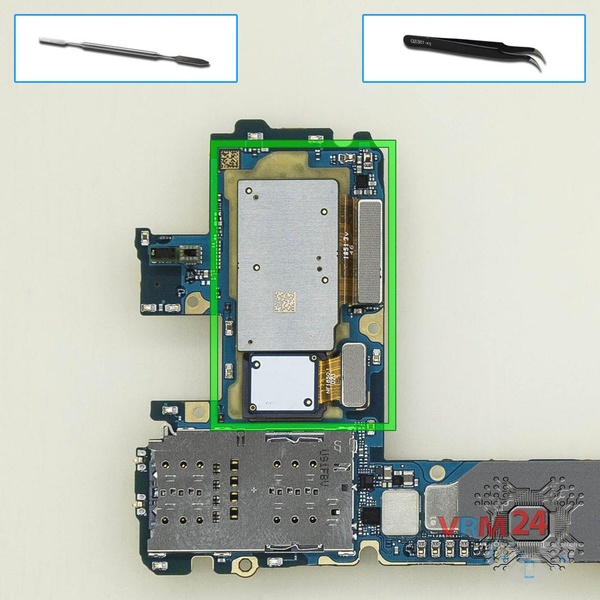

Отсоединяем коннекторы на печатной плате и снимаем сборку из трех тыловых камер.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S10 Plus SM-G975 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S10 Plus SM-G975 — Самсунг Галакси Эс 10 Плюс, выпущенных для рынков разных стран.
