Сложность разборки:
Средняя

Рекомендованные инструменты

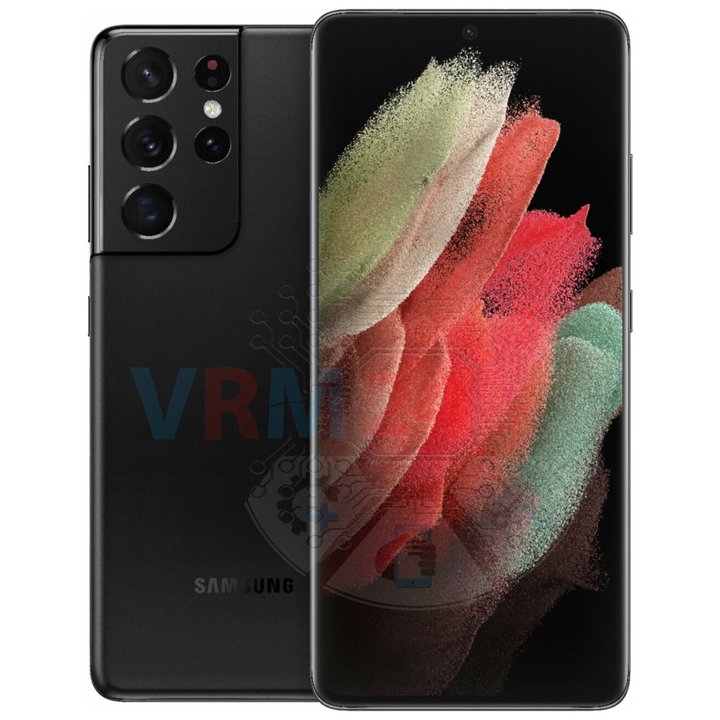

Разборка/Ремонт мобильного девайса Samsung Galaxy S21 Ultra SM-G998 (Самсунг Галакси Эс 21 Ультра 5Г) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 2/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 2/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 2/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 2/4

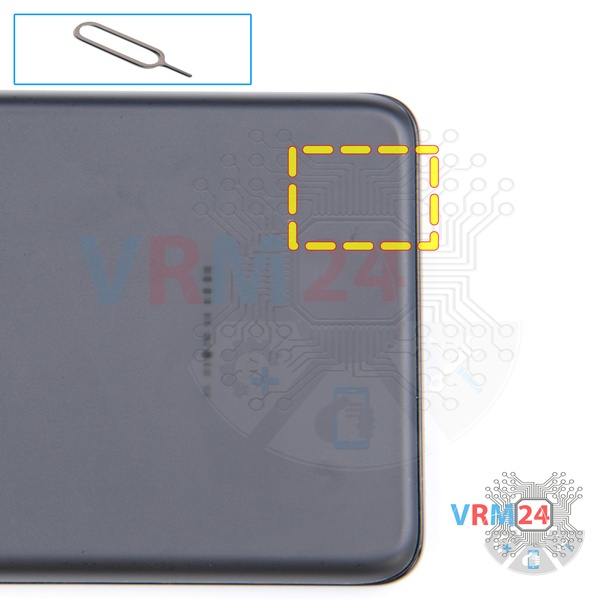

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 3/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 3/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 3/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 3/4

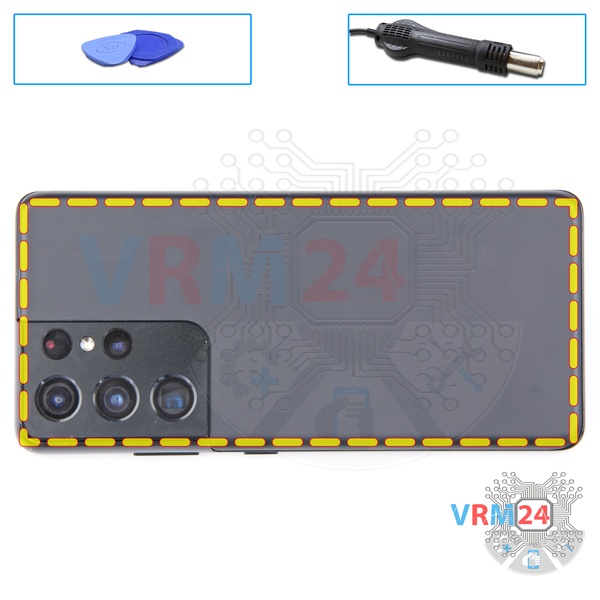

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 4/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 4/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 4/3

Шаг 4. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите шесть винтов.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 5/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 5/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 5/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 5/4

Шаг 5. Отсоединяем беспроводную зарядку

Отсоедините два разъема. Подденьте за края и снимите крышку с беспроводной зарядкой и NFC вкладышем. Противоположная сторона вкладыша приклеена к нижней крышке, поэтому ее нужно аккуратно отклеить.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 6/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 6/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 6/3

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Samsung Galaxy S21 Ultra 5G SM-G998 оснащена аккумулятором EB-BG998ABY емкостью 5000 мАч (он же АКБ).

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 7/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 7/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 7/3

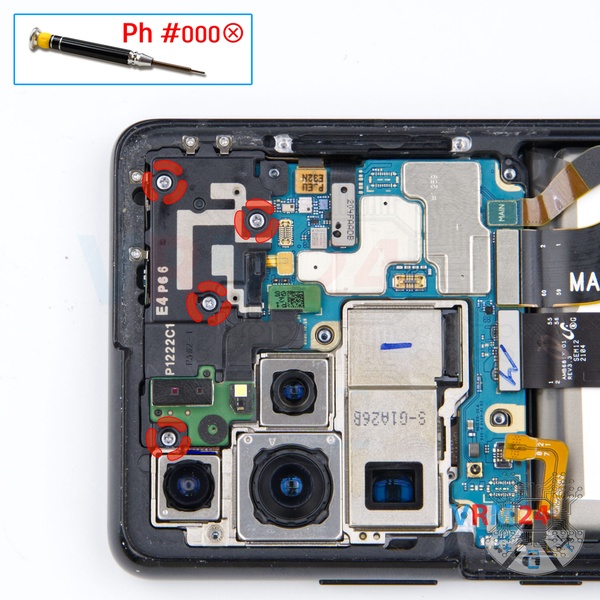

Шаг 7. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите четыре винта.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 8/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 8/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 8/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 8/4

Шаг 8. Отсоединяем слуховой динамик

Подденьте разъемы и аккуратно снимите крышку с дорожками антенн, датчиками, вспышкой и разговорным динамиком, расположенным изнутри.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 9/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 9/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 9/3

Шаг 9. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите четыре винта крепления крышки.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 10/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 10/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 10/3

Шаг 10. Отсоединяем динамик

Подденьте края и снимите полифонический динамик в сборе с антеннами.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 11/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 11/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 11/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 11/4

Шаг 11. Отсоединяем межплатные шлейфы

Осторожно, желательно с края, отсоедините разъемы и отсоедините два межплатных шлейфа, соединяющих материнскую плату с дочерней платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

ℹ️️ Стрелка на кабеле FFC (гибкий плоский кабель) указывает на его правильное положение.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 12/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 12/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 12/3

Шаг 12. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите три винта крепления субплаты.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 13/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 13/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 13/3

Шаг 13. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 14/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 14/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 14/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 14/4 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 14/5

Шаг 14. Отсоединяем коннекторы

Подденьте разъемы шлейфа кнопок громкости питания, шлейфа модуля дисплея, тыльной камеры, фронтальной камеры.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 15/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 15/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 15/3

Шаг 15. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 16/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 16/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 16/3 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 16/4

Шаг 16. Отсоединяем камеры

Подденьте разъемы и осторожно снимите сборку из четырех тыльных камер.


Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 17/1 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 17/2 Как разобрать Samsung Galaxy S21 Ultra SM-G998, Шаг 17/3

Шаг 17. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: аккумулятор, фронтальная камера и вибромотор.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S21 Ultra SM-G998 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 16 минут. Наше руководство подходит для всех моделей Samsung Galaxy S21 Ultra SM-G998 — Самсунг Галакси С21 Ультра 5Г, выпущенных для рынков разных стран.
