Разборка/Ремонт мобильного девайса Samsung Galaxy S23 FE SM-S711 (Самсунг Галакси Эс23 ФЕ) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Прежде всего, нам необходимо вынуть лоток карт, для этого используем специальный инструмент, вставляем его в отверстие и выталкиваем лоток карт.

Нам нужно нагреть поверхность задней крышки примерно до 70 градусов по Цельсию. Для этого используем нагревательный коврик, можно использовать фен.

И через 5-7 минут можно переходить к отсоединению задней крышки.

Для этого вначале тонким металлическим инструментом слегка приподнимаем заднюю крышку, т.к. у нас задняя крышка утоплена в среднюю крышку.

Слегка приподнимаем заднюю крышку с одного края, вставляем тонкую пластиковую пленку, и проходим по краю срезаю клеевою основу, тем самым отсоединяя заднюю крышку.

Выкручиваем шесть винтов верхней части, для этого используем крестовую отвертку 1,5 мм или Philips #000.

Винты лучше располагать на специальной поверхности, чтобы не потерять их, и в определенном порядке на случай, если винты разные.

И после того, как мы выкрутили винты, нам нужно отсоединить верхнюю часть.

Для этого нам нужно отсоединить разъем беспроводной зарядки. Используем неметаллический инструмент, в нашем случае - это пинцет с керамическими наконечниками.

Осторожно отсоединяем разъем, и можем отвернуть в сторону верхнюю часть с беспроводной зарядкой и NFC.

Затем также неметаллическим инструментом отсоединяем разъем аккумулятора.

ℹ️️ Модель Samsung Galaxy S23 FE SM-S711 имеет аккумулятор EB-BS711ABY емкостью 4500 мАч (также известный как аккумуляторная батарея).

И мы можем перейти к выкручиванию восьми винтов в нижней части.

Также мы используем крестовую отвертку 1,5 мм или Philips #000.

После этого нам нужно отсоединить сборку включающую крышку с динамиком, беспроводную зарядку и вкладыш NFC.

Как всегда, нам нужно найти правильное место, в котором мы сможем аккуратно поддеть, приподнять и вынуть сборку.

После этого мы можем отсоединить разъемы межплатных шлейфов на суб-плате и на материнской плате и снять два межплатных шлейфа.

Стрелка на нашлейфах показывает направление к материнской плате.

Затем мы можем приступить к отсоединению разъема датчика отпечатков пальцев на суб-плате.

Нам нужно выкрутить два винта, которые фиксируют суб-плату. Для этого используем отвертку Phillips 1,5 мм или Philips #000.

Осторожно выкручиваем винты и располагаем их на специальную поверхность, отдельно от предыдущих.

Теперь мы можем отсоединить суб-плату. Находим правильное место, в котором аккуратно поддеваем и снимаем суб-плату, которая слегка утопленна.

На суб-плате расположены порт зарядки, микрофон и другие элементы с обратной стороны.

С помощью отвертки Phillips 1,5 мм (PH #000) выкручиваем шесть винтов в верхней части.

Затем переходим к отсоединению блока с динамиком на материнской плате. Аккуратно отсоединяем динамик и откладываем его в сторону.

После этого мы можем отсоединить разъем боковых кнопок, а также разъем фронтальной камеры.

И мы можем переходить к отсоединению материнской платы.

Как всегда, нам нужно найти правильное место, в котором мы сможем подцепить, приподнять и вынуть материнскую плату.

Переворачиваем материнскую плату и отсоединяем тыльные камеры.

Камеры лучше придерживать, чтобы они случайно не выпали и мы не повредили линзы.

Осторожно отсоединяем и откладываем все камеры в сторону.

Переходим к отсоединению аккумулятора.

Нам нужно отвернуть синий широкий ярлык, который расположен посередине, и прозрачное покрытие по краям.

Осторожно отворачиваем его так, чтобы покрытие, которое расположеное по краям, не удерживало аккумулятор. Для этого можно использовать пинцет, как в нашем случае.

После этого нам нужно аккуратно потянуть вверх синий ярлык. И, мы аккуратно тянем вверх, тем самым отсоединяя аккумулятор.

Под аккумулятором расположено защитное прозрачное покрытие.

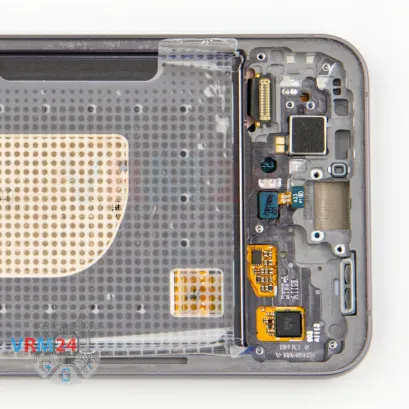

ℹ️️ В рамке дисплея остались: фронтальная камера, сканер отпечатков пальцев и вибромотор.
