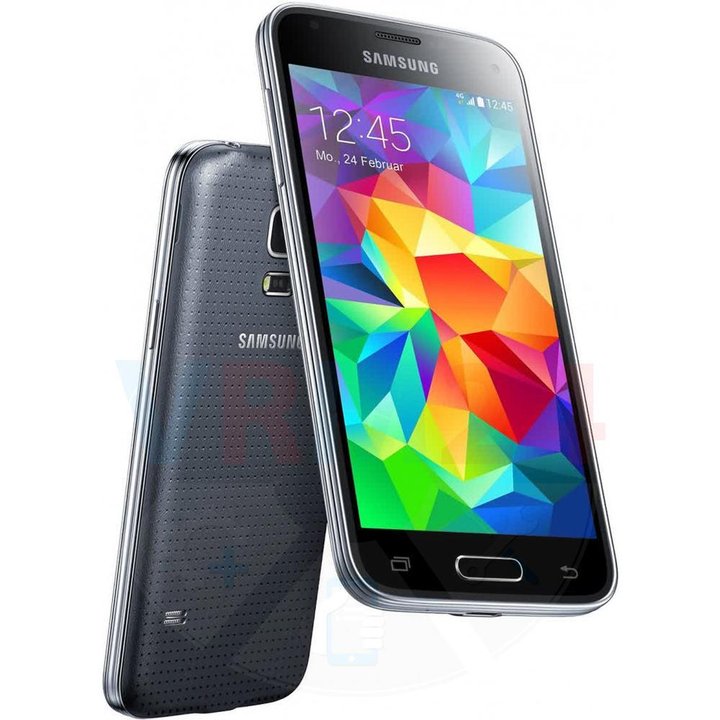

Разборка/Ремонт мобильного девайса Samsung Galaxy S5 mini SM-G800 (Самсунг Галакси Эс 5 мини SM-G800) с описанием каждого шага и необходимого набора инструментов.

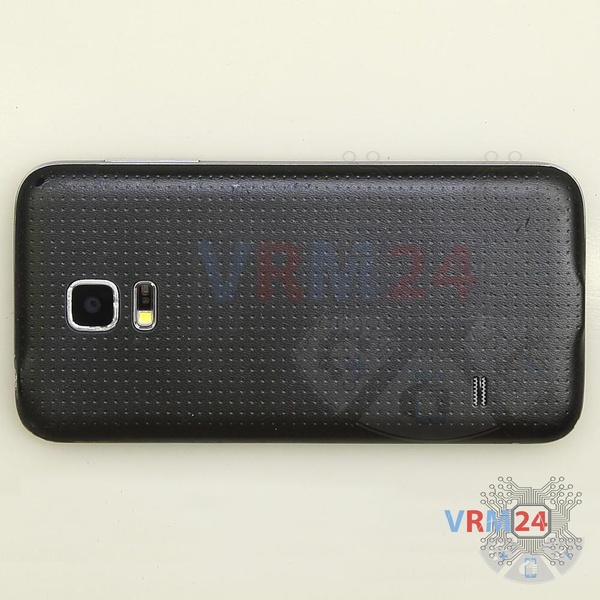

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

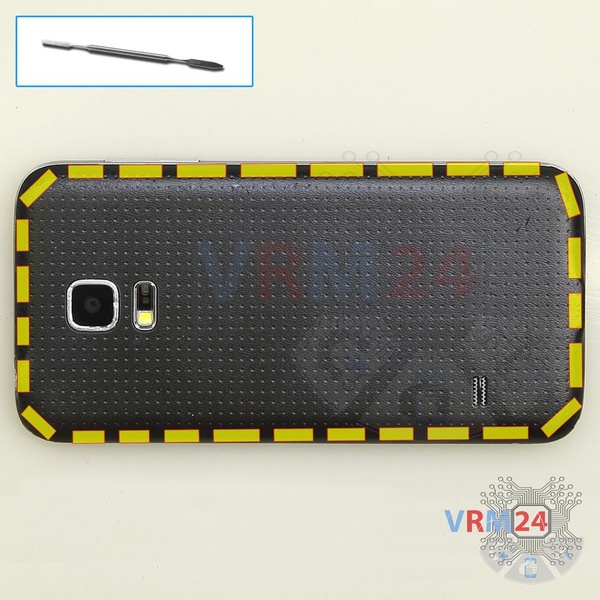

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

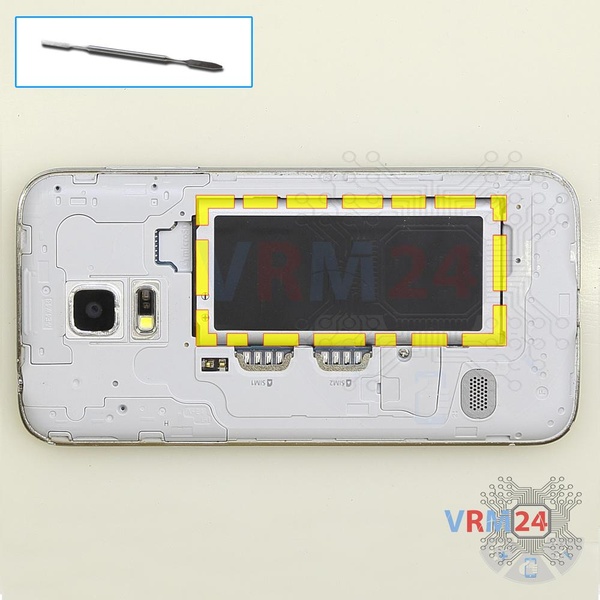

Отсоединяем аккумуляторную батарею.

ℹ️️ В модели Samsung Galaxy S5 mini SM-G800, установлен аккумулятор (АКБ) EB-BG800CBE емкостью 2100 мАч.

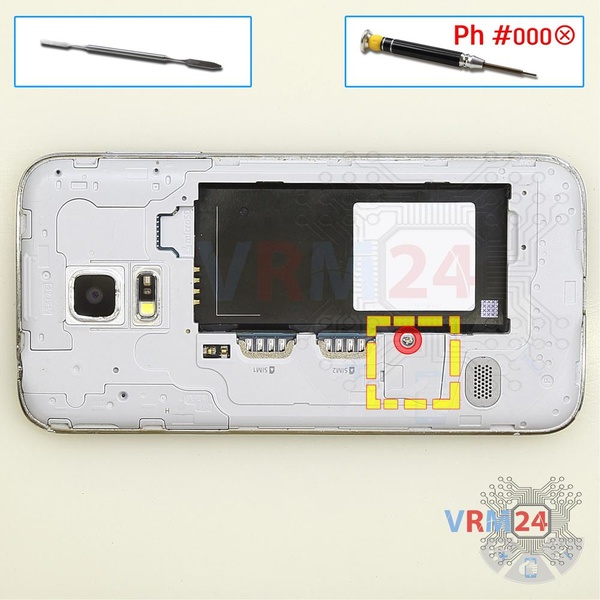

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 1 винт и отсоединяем крышку скрывающую коннектор.

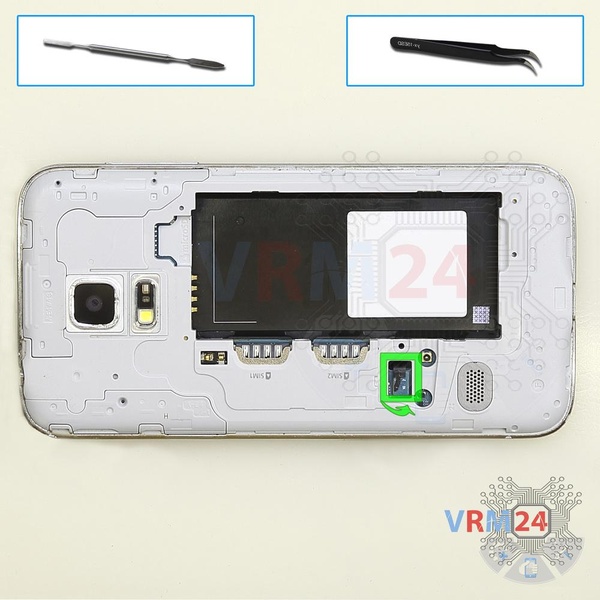

Отсоединяем коннектор датчика отпечатка пальцев.

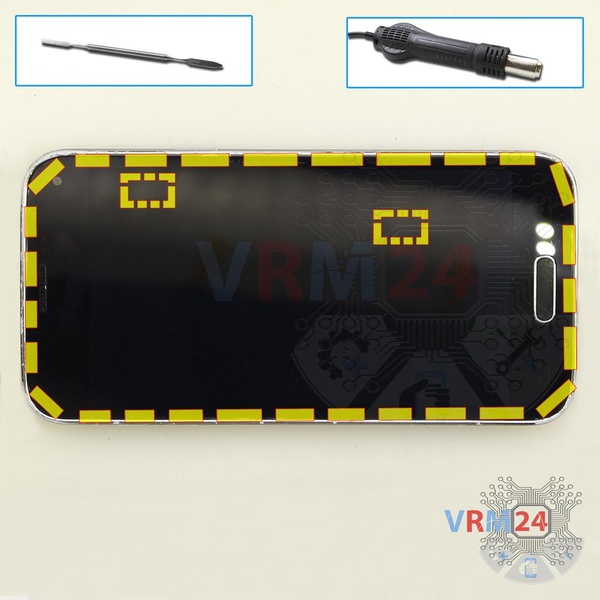

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Не допускайте попадания жидкости во внутрь смартфона.

Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатный, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы случайно их не повредить.

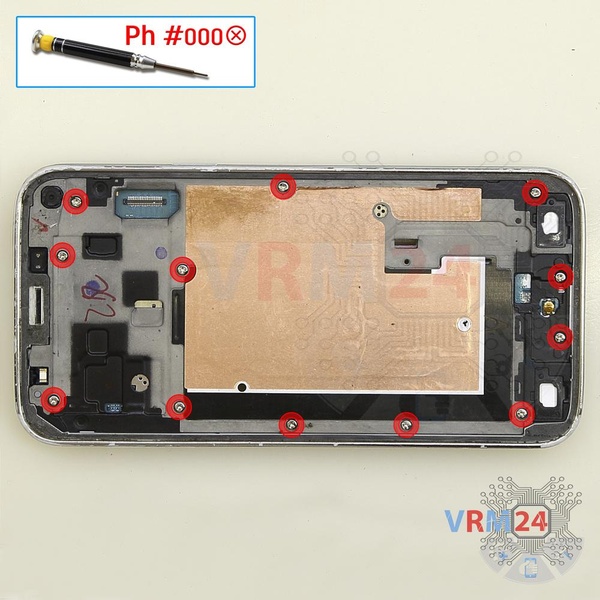

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 12 винтов.

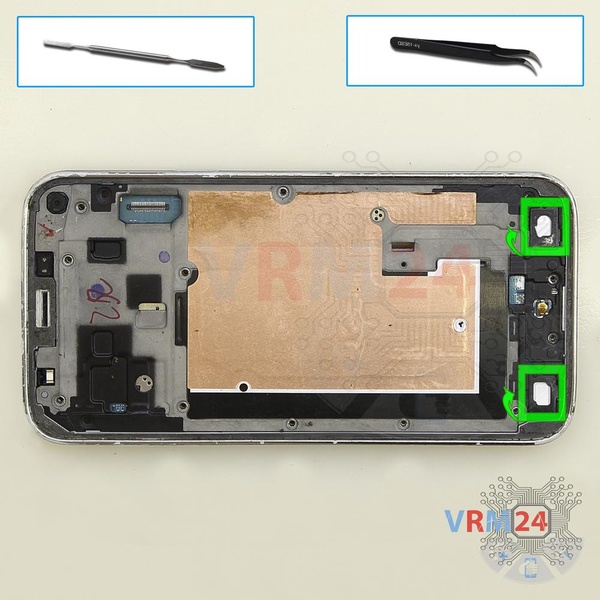

Отклеиваем и отгибаем кнопки управления.

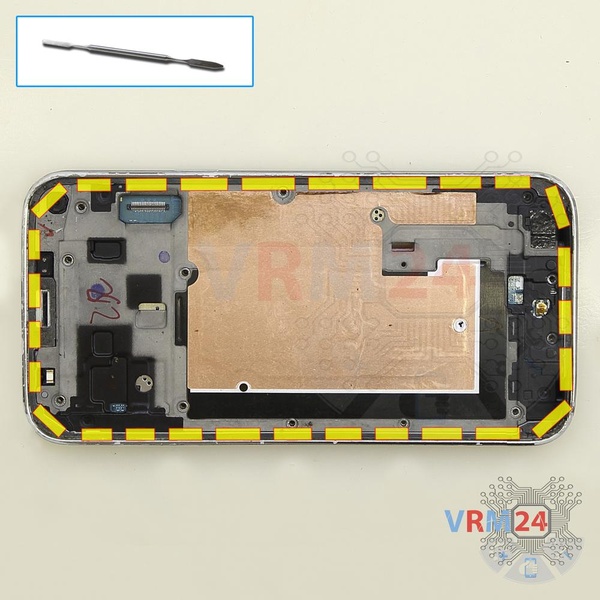

Отсоединяем среднюю крышку.

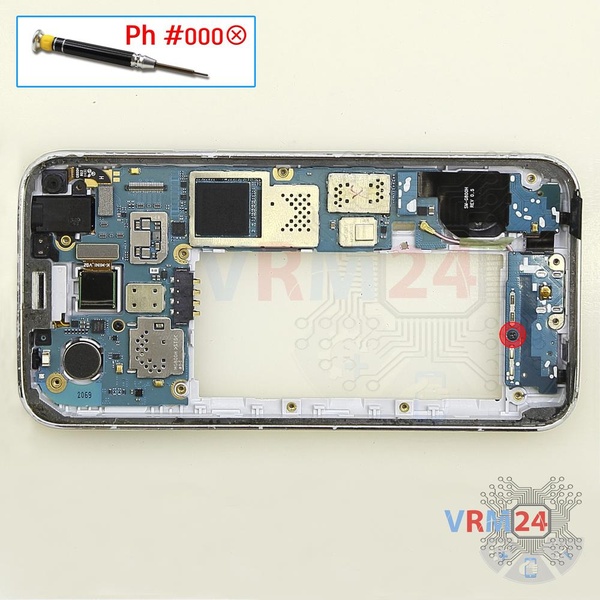

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт фиксирующий субплату.

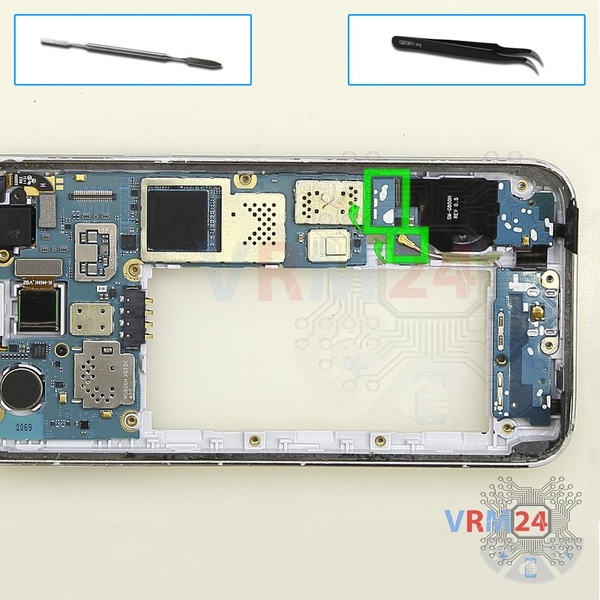

Отсоединяем коннектор коаксиального кабеля, шлейфы на основную плату.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

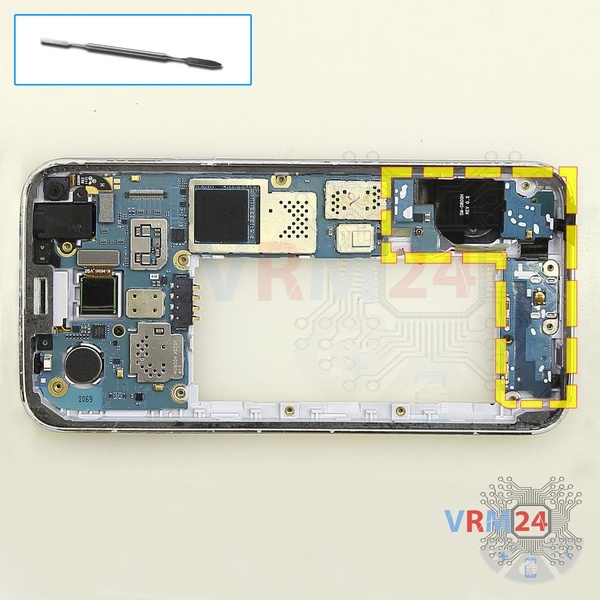

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

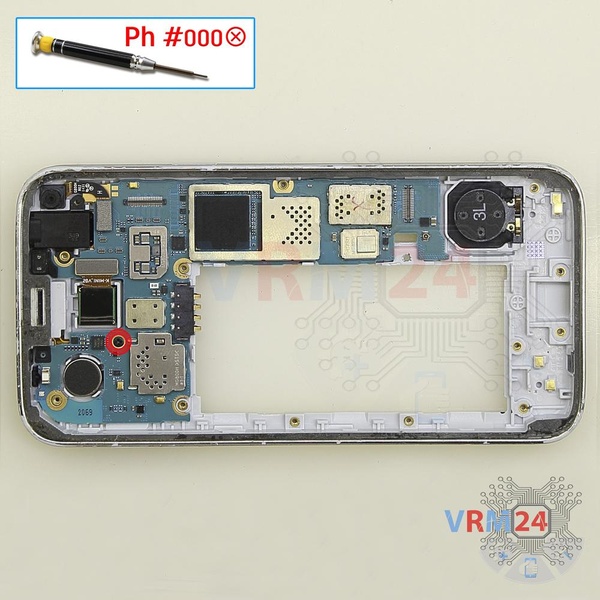

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт фиксирующий основную плату.

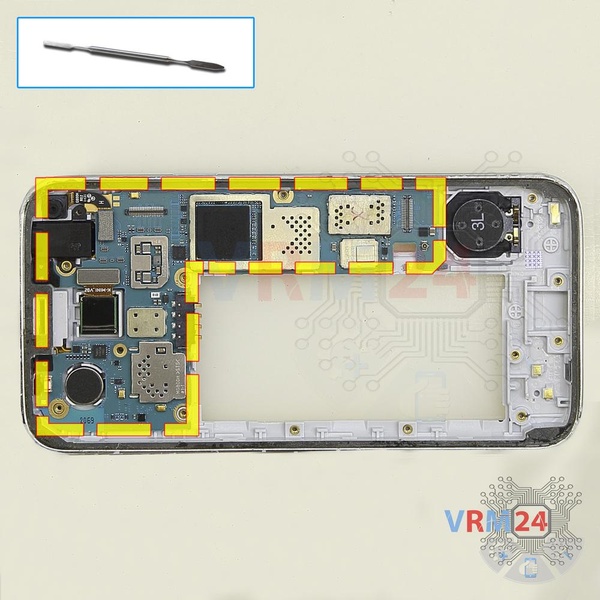

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

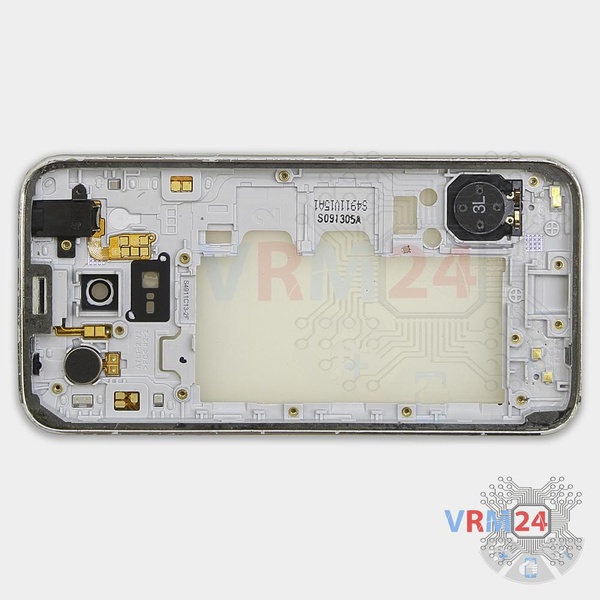

ℹ️️ В корпусе остались: динамик (слуховой), динамик (полифонический), вибромотор и разъем гарнитуры.
