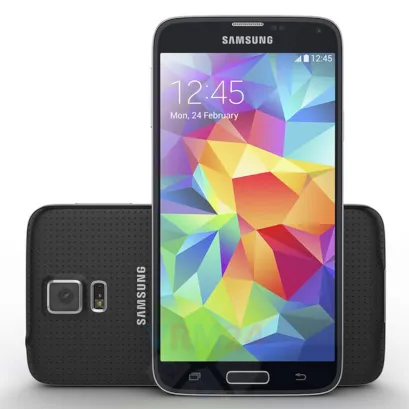

Разборка/Ремонт мобильного девайса Samsung Galaxy S5 SM-G900 (Самсунг Галакси Эс 5) с описанием каждого шага и необходимого набора инструментов.

15942

Просмотры

—

Поделиться

13

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

Открываем заднюю крышку

⚠ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

⚠ Перед тем, как приступить к разборке, не забудьте выключить телефон.

Снимаем заднюю крышку, используя специальный зазор в нижней правой части смартфона.




Шаг 2.

Отсоединяем АКБ

Вынимаем аккумуляторную батарею.

ⓘ В модели Самсунг Галакси С5, установлен аккумулятор (АКБ) EB-BG900BBE емкостью 2800 мАч




Шаг 3.

Открываем крышку

Аккуратно открываем крышку скрывающую шлейф кнопки Меню со сканером отпечатка.


Шаг 4.

Отсоединяем коннектор

Извлекаем шлейф на кнопку Меню со сканером отпечатка из коннектора на основной плате.

⚠ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.


Шаг 5.

Открываем дисплейный модуль

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ⓘ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

ⓘ Помните, что модуль приклеен не только по контуру к корпусу/станине, но и в средней части.

Более подробно в нашем видео ссылка

 Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

 Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

⚠ Важно не попасть пленкой между стеклом и дисплейным модулем или между сенсором и матрицей, это приведет к поломке модуля.

⚠ Заранее посмотрите на картинке места, где проходят шлейфы сенсора и дисплея под модулем, чтобы случайно их не повредить.

⚠ Так же обратите внимание на шлейфы сенсорных кнопок и сканера отпечатка, расположенных под модулем в нижней части.


Шаг 6.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в нижней части устройства.


Шаг 7.

Открываем среднюю крышку

Отсоединяем верхнюю рамку.


Шаг 8.

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру рамки.

Шаг 9.

Открываем среднюю крышку

Аккуратно вынимаем рамку с основной платой и шлейфами от остальной части корпуса.

 При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

 Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.


Шаг 10.

Откручиваем винт

При помощи отвертки (крестовая 1,5 мм) откручиваем болт на основной плате.

Обратите внимание, винт короче остальных, не перепутайте при обратной сборке!


Шаг 11.

Отсоединяем печатную плату

Отсоединяем коннекторы шлейфов: коаксиальные кабеля в нижней части и шлейф на субплату (находится под основной платой в нижней части), от основной печатной платы и вынимаем ее.

⚠ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

Проследите за тем, чтобы основная камера свободно выходила из корпуса вместе с платой.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.


Шаг 12.

Освобождаем защёлки
Используя лопатку (или другой инструмент для вскрытия) отклеиваем шлейфы сенсорных кнопок на передней части рамки.
Будьте аккуратны при расклейке, под каждым шлейфом расположен диод подсветки и рассеиватель!


Шаг 13.

Отсоединяем коаксиальный кабель
На нижней плате отсоединяем коаксиальные кабели и при помощи отвертки (крестовая 1,5 мм) откручиваем один винт.
Запомните его, он короче всех остальных! При сборке обратно, его следует вкрутить на это же место.

Шаг 14.

Отсоединяем печатную плату

Используя лопатку (или другой инструмент для вскрытия) отклеиваем шлейфы сенсорных кнопок на передней части рамки.

Отсоединяем нижнюю плату с микрофоном, разъемом зарядки и гарнитурой.

Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.


Шаг 15.

В рамке дисплейного модуля
 На средней рамке осталось: в верхней части вибромотор и шлейф на кнопку включения.

Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра

Разборка и ремонт имеют hard уровень сложности и занимают примерно 6 минут. Наша инструкция подходит для всех моделей Samsung Galaxy S5 SM-G900 or Самсунг Галакси Эс 5, выпущенных для рынков разных стран.
Подробные видео инструкции по разборке и ремонту Samsung Galaxy S5 SM-G900 от нашего сервисного центра:

Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
