Отделяем среднюю рамку.
Рекомендуемые инструменты
Фен
Крестовая Отвертка 1,5 мм
Инструмент для открывания
Пинцет
Иголка-скрепка

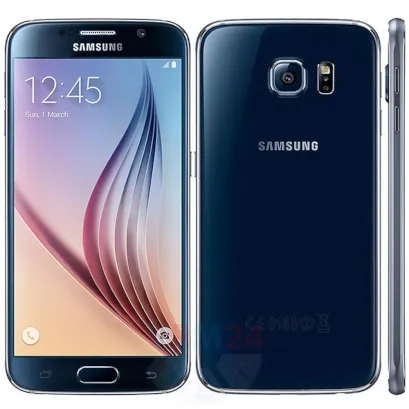

Разборка/Ремонт мобильного девайса Samsung Galaxy S6 SM-G920 (Самсунг Галакси Эс 6) с описанием каждого шага и необходимого набора инструментов.
11697
Просмотры
1
Нравится
—
Поделиться
24
Вопросы
Шаг 1.
Открываем заднюю крышку
Нагреваем поверхность используя фен и отделяем заднюю крышку.
⚠ Обратите внимание!
И нагревать и разделять нужно очень аккуратно и внимательно, чтобы не повредить поверхность.
Шаг 2.
Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 13 болтов по периметру устройства.
Шаг 3.
Вынимаем Лоток карт
Используя инструмент Ключ открываем слот Сим карты.
⚠ Обратите внимание!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 4.
Открываем среднюю крышку
Шаг 5.
Отсоединяем фронтальную камеру
Отсоединяем фронтальную камеру.
Шаг 6.
Отсоединяем АКБ
Вынимаем аккумуляторную батарею.
⚠ Обратите внимание!
Батарея может быть приклеена, для аккуратного разделения можно использовать фен. Аккуратно прогрейте поверхность батареи, чтобы смягчить клеевую основу под ней.
Шаг 7.
Отсоединяем печатную плату
Отсоединяем коннекторы на основной печатной плате и снимаем ее.
⚠ Обратите внимание!
Основная плата соединена шлейфом, в нижней части с обратной стороны, с нижней платой.
Шаг 8.
Отсоединяем слуховой динамик
Из рамки модуля вынимаем верхний динамик.
Шаг 9.
В рамке дисплейного модуля
Элементы на рамке модуля.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
