Сложность разборки:
Сложно
Время разборки:
9 мин

Рекомендованные инструменты

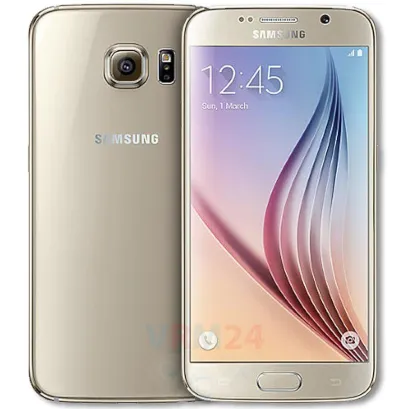

Разборка/Ремонт мобильного девайса Samsung Galaxy S6 SM-G920 Duos (Самсунг Галакси Эс 6 Дуос) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 1/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 2/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слот сим карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 3/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 13 болтов по периметру телефона.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 4/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 5/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 5/2

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 6/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 6/2 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 6/3 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 6/4

Шаг 6.

Отсоединяем коннекторы на основной печатной плате.

⚠️ Обратите внимание!

Основная печатная плата с нижней платой соединена коннектором расположенным с внутренней стороны, поэтому разделять нужно аккуратно.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 7/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 7/2

Шаг 7.

Снимаем печатную плату.


Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 8/1 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 8/2 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 8/3 Как разобрать Samsung Galaxy S6 SM-G920 Duos, Шаг 8/4

Шаг 8.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S6 SM-G920 Duos от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S6 SM-G920 Duos — Самсунг Галакси Эс 6 Дуос, выпущенных для рынков разных стран.
