Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy Tab 3 7.0'' SM-T211 (Самсунг Галакси Таб 3) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 1/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 1/2

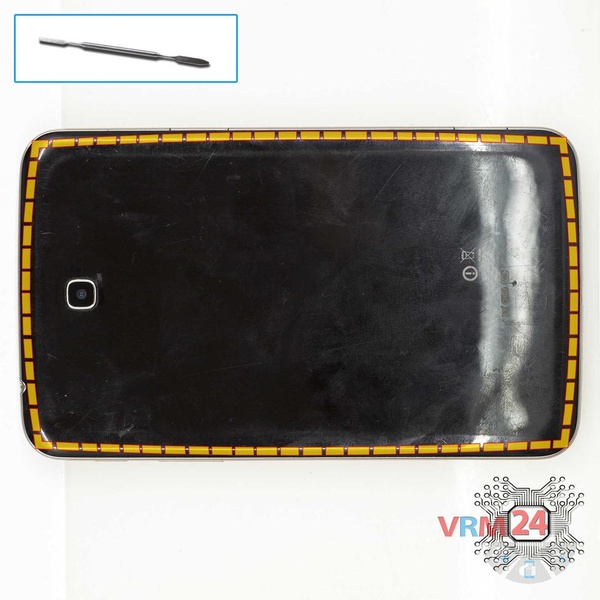

Шаг 1.

Открываем заднюю крышку.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 2/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 2/2

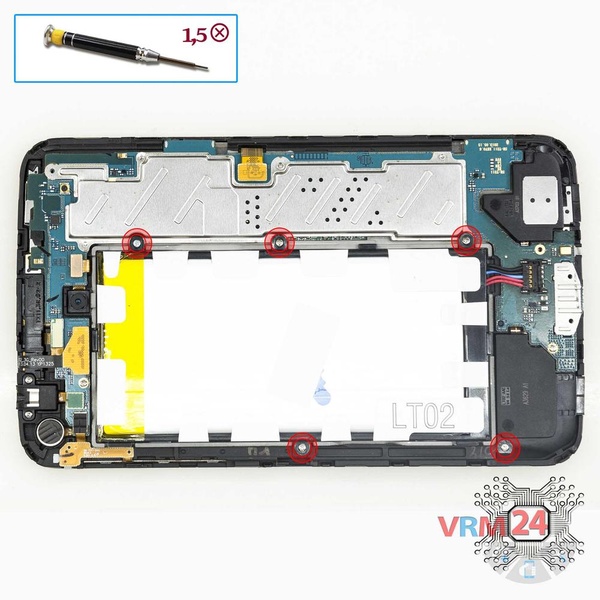

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов фиксирующих аккумуляторную батарею.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 3/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 3/2 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 3/3

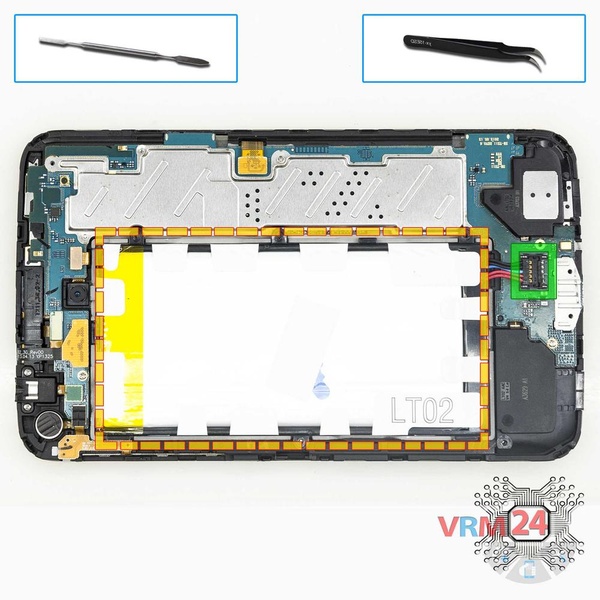

Шаг 3.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 4/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 4/2 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 4/3 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 4/4

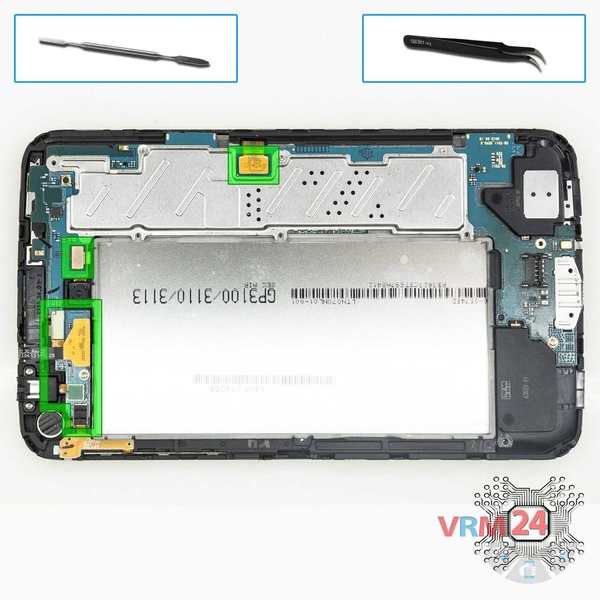

Шаг 4.

Отсоединяем коннекторы на печатной плате.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 5/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 5/2

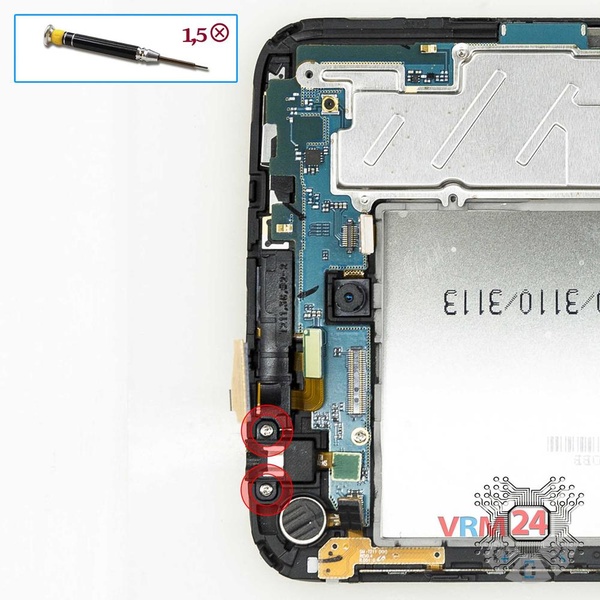

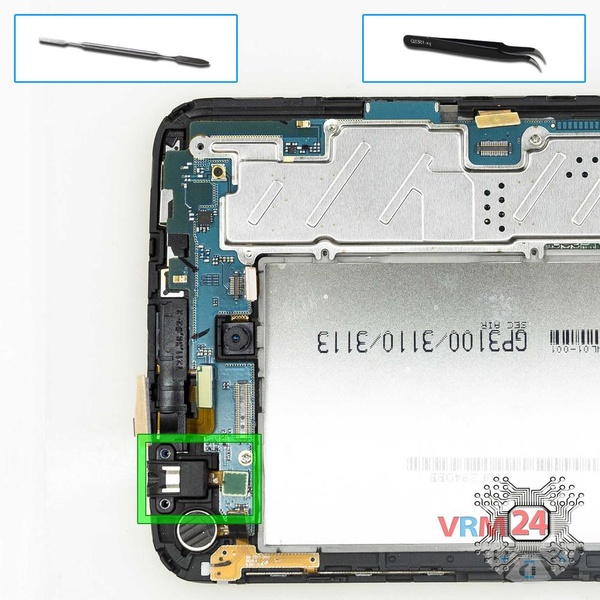

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих разъем гарнитуры.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 6/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 6/2

Шаг 6.

Вынимаем разъем гарнитуры.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 7/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 7/2

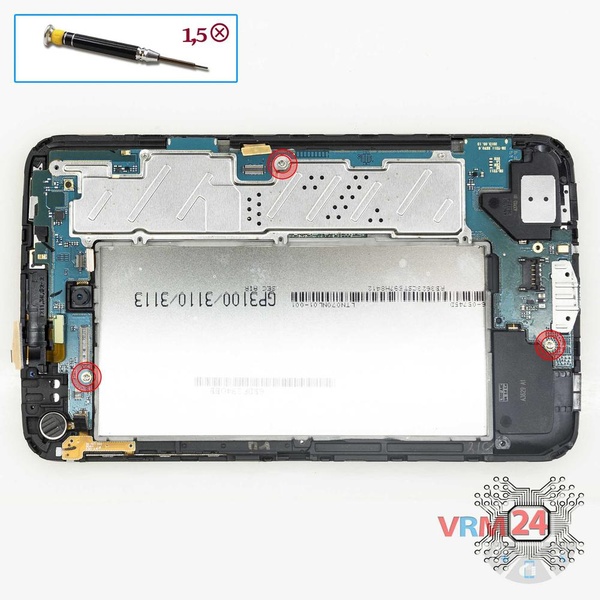

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 8/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 8/2

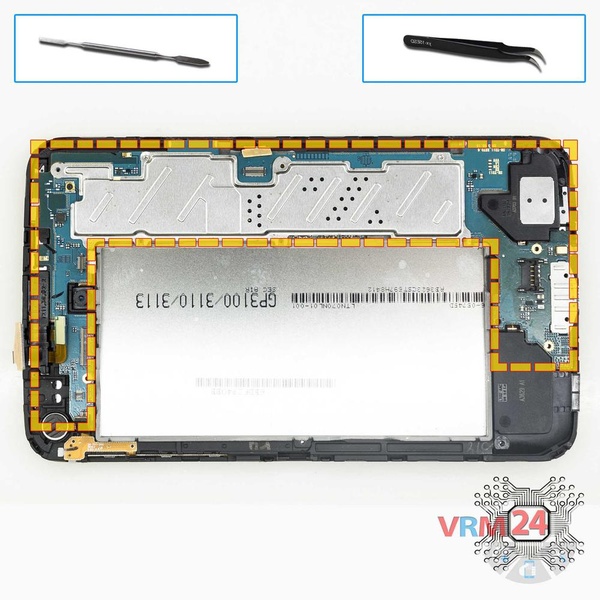

Шаг 8.

Снимаем печатную плату.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 9/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 9/2

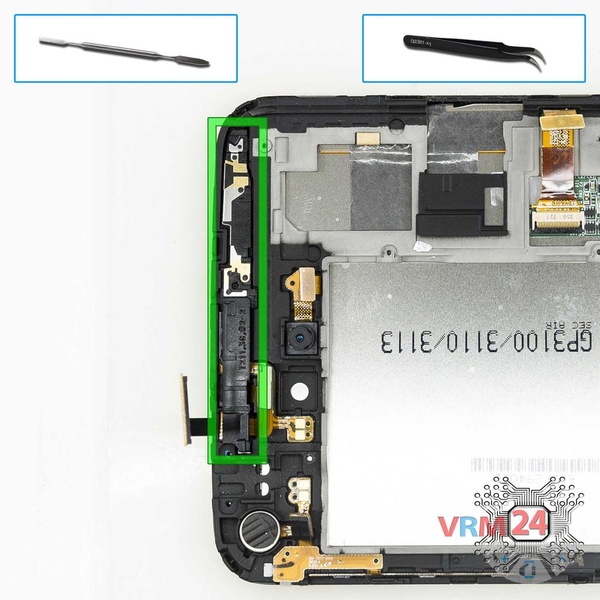

Шаг 9.

Отсоединяем панель с антеннами.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 10/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 10/2

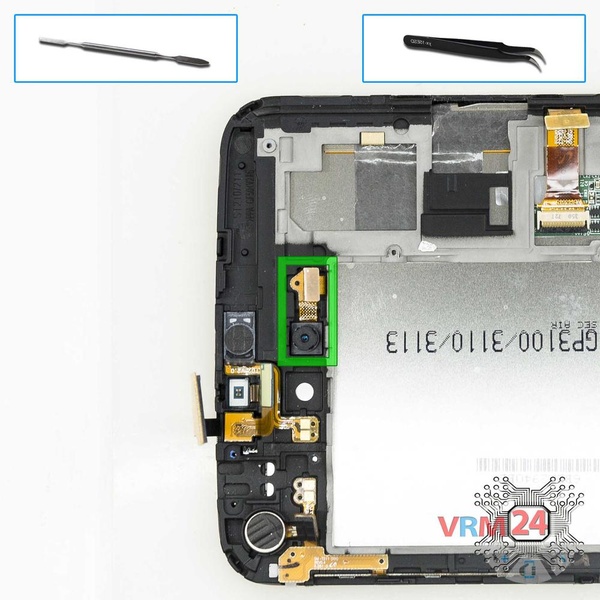

Шаг 10.

Из фиксирующего отверстия в рамке модуля вынимаем основную камеру.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 11/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 11/2

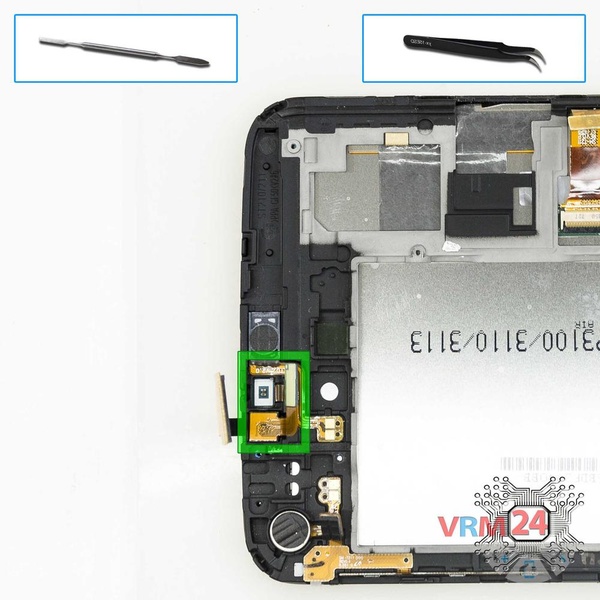

Шаг 11.

Из фиксирующего отверстия в рамке модуля вынимаем шлейф с фронтальной камерой и датчиком приближения.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 12/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 12/2

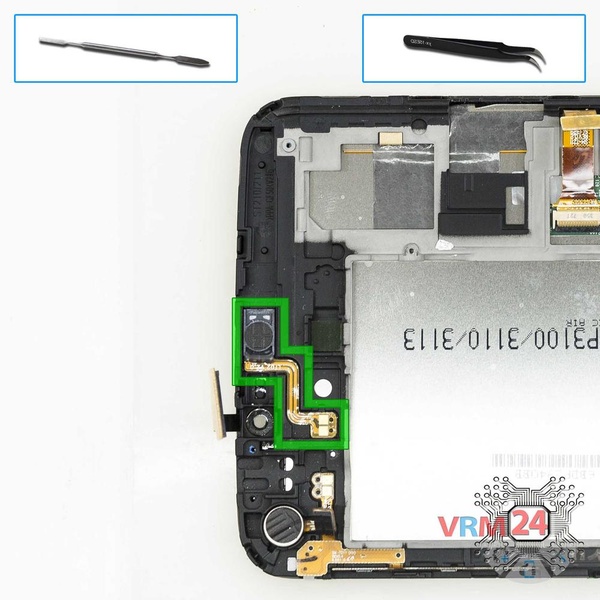

Шаг 12.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 13/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 13/2

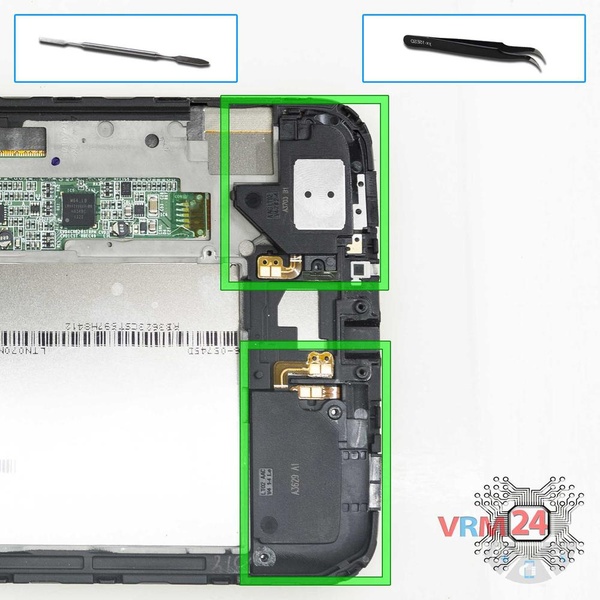

Шаг 13.

Из фиксирующих отверстий в рамке модуля вынимаем блоки с динамиками.


Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 14/1 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 14/2 Как разобрать Samsung Galaxy Tab 3 7.0'' SM-T211, Шаг 14/3

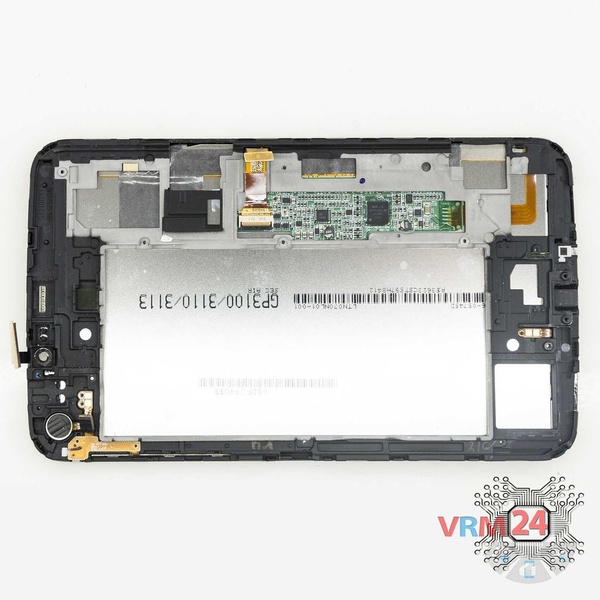

Шаг 14.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Tab 3 7.0'' SM-T211 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Tab 3 7.0'' SM-T211 — Самсунг Галакси Таб 3, выпущенных для рынков разных стран.
