Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Samsung Galaxy Tab 8.9'' GT-P7300 (Самсунг Галакси Таб) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 1/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 1/2

Шаг 1.

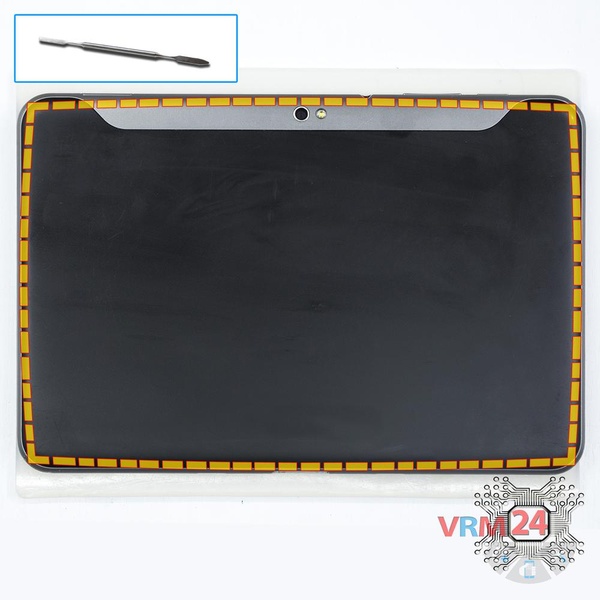

Открываем заднюю крышку.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 2/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 2/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 2/3

Шаг 2.

Отсоединяем коннектор аккумуляторной батареи.

 ⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 3/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 3/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 3/3 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 3/4

Шаг 3.

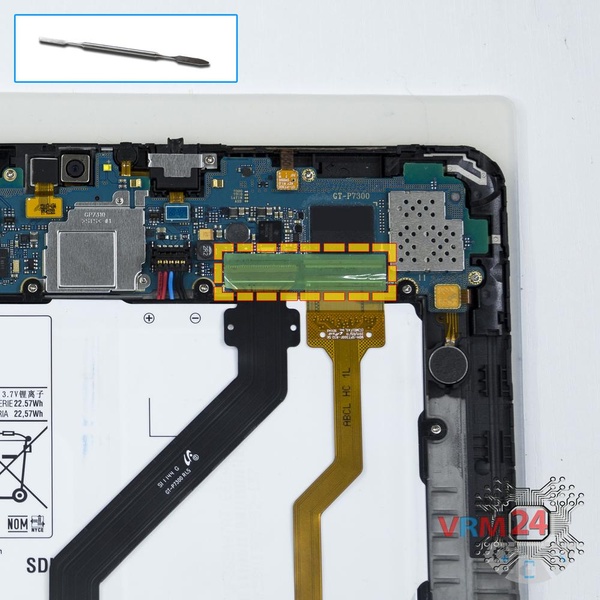

Снимаем защитное покрытие и отсоединяем коннекторы на печатной плате.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 4/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 4/2

Шаг 4.

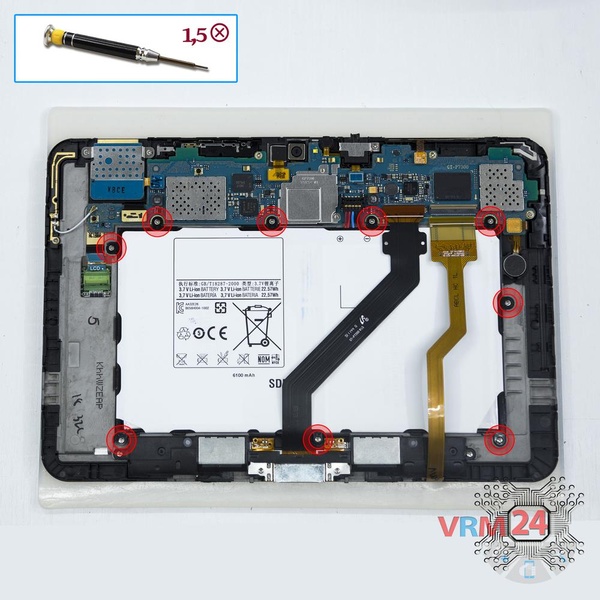

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 5/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 5/2

Шаг 5.

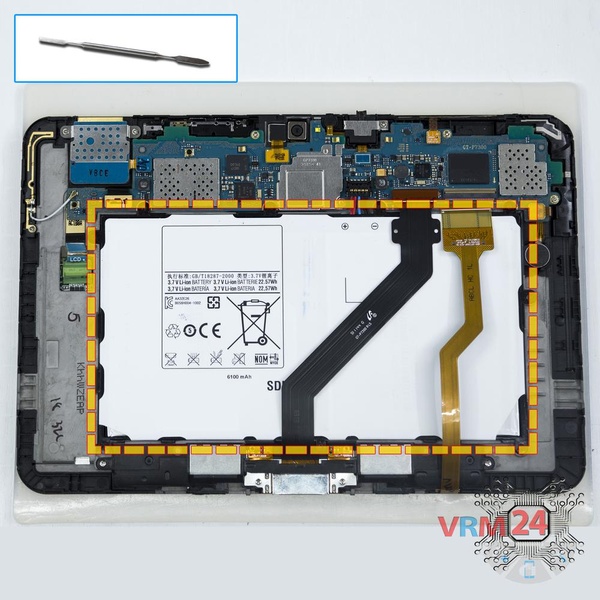

Отсоединяем аккумуляторную батарею.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 6/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта фиксирующих блок с динамиками и разъем гарнитуры.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 7/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 7/2

Шаг 7.

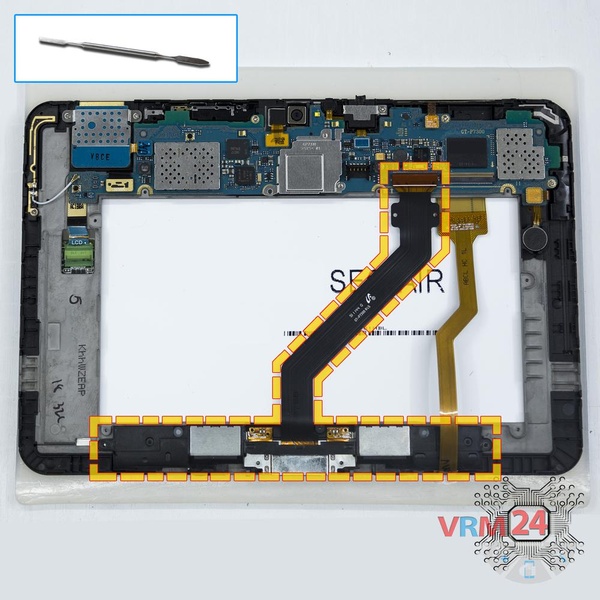

Отсоединяем нижний блок со шлейфом.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 8/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 8/2

Шаг 8.

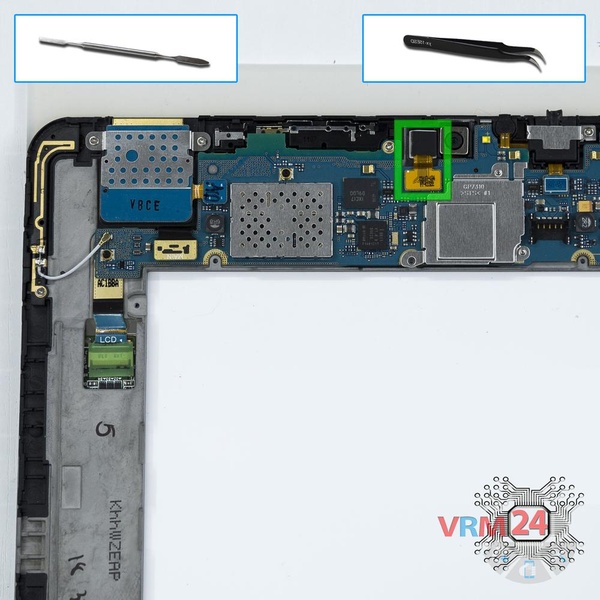

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 9/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 9/2

Шаг 9.

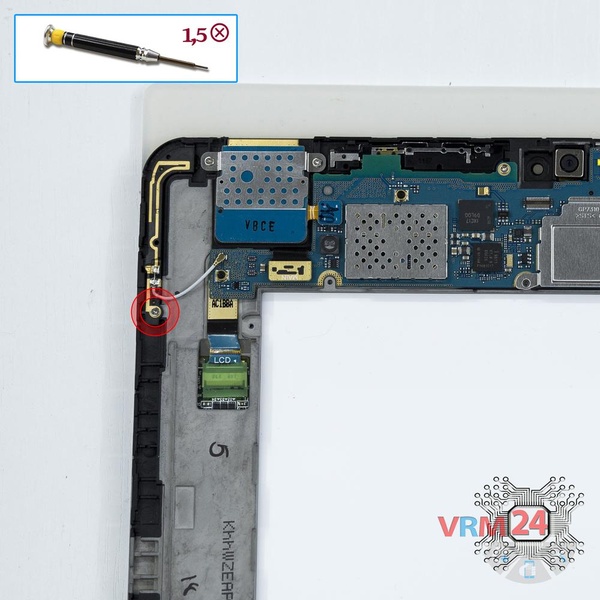

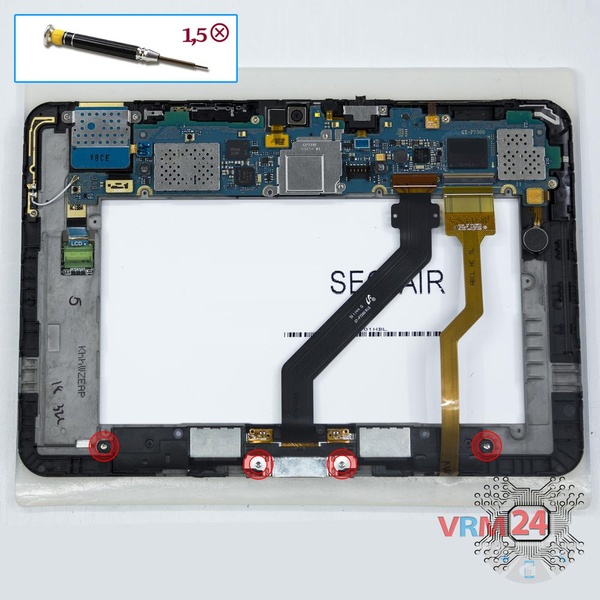

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий панель с антенной.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 10/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 10/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 10/3

Шаг 10.

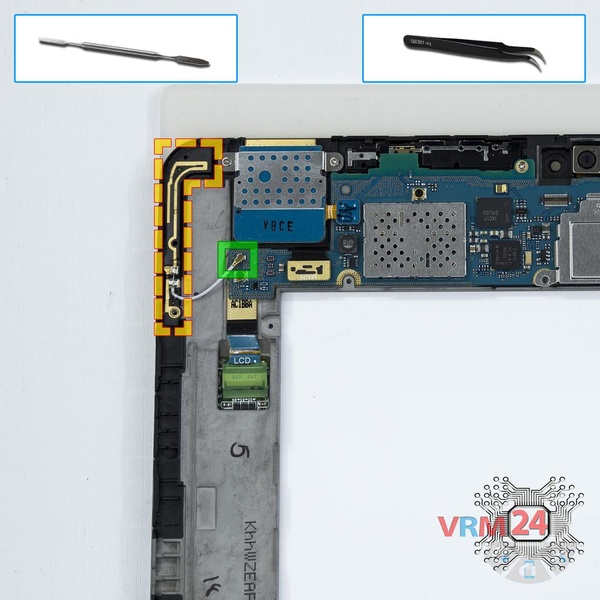

Отсоединяем коннектор коаксиального кабеля и снимаем панель с антанной.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 11/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 11/2

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих сим коннектор.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 12/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 12/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 12/3

Шаг 12.

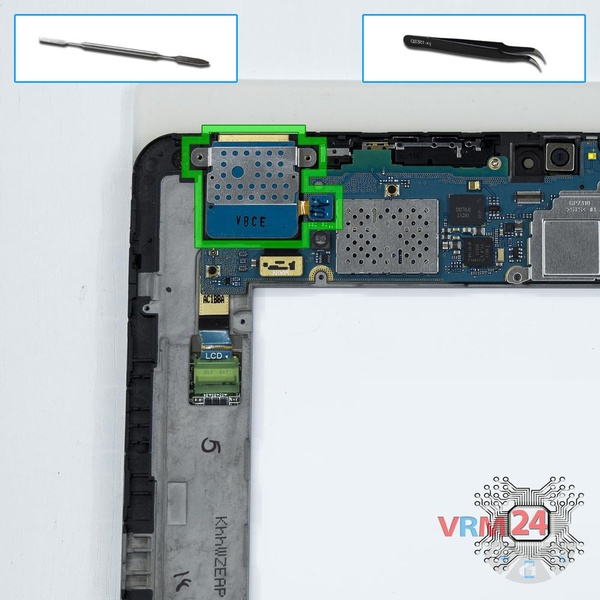

Отсоединяем коннектор на печатной плате и снимаем сим коннектор.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 13/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 13/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 13/3 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 13/4 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 13/5

Шаг 13.

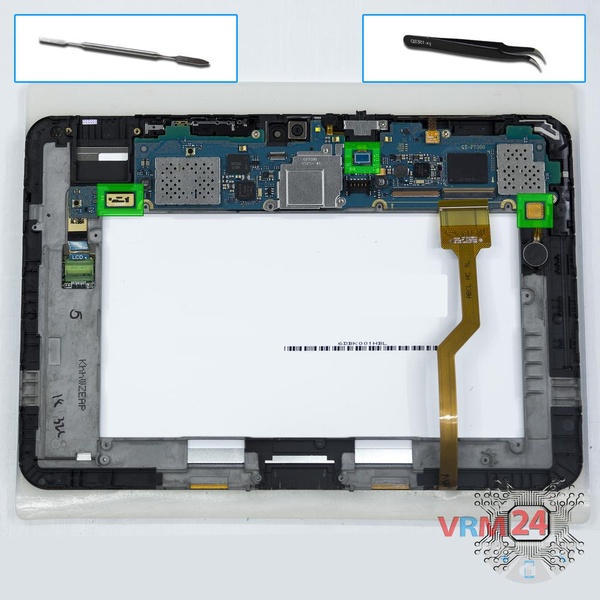

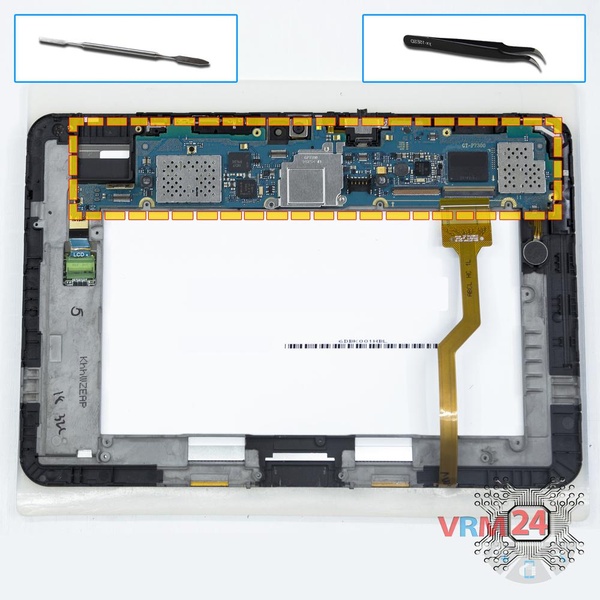

Отсоединяем коннекторы на печатной плате.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 14/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 14/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 14/3

Шаг 14.

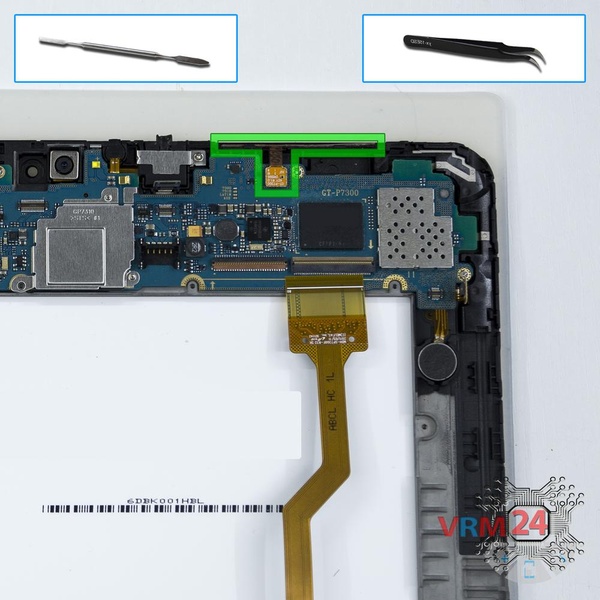

Отсоединяем коннектор на печатной плате и снимаем шлейф с кнопками громкости и включения.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 15/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 15/2

Шаг 15.

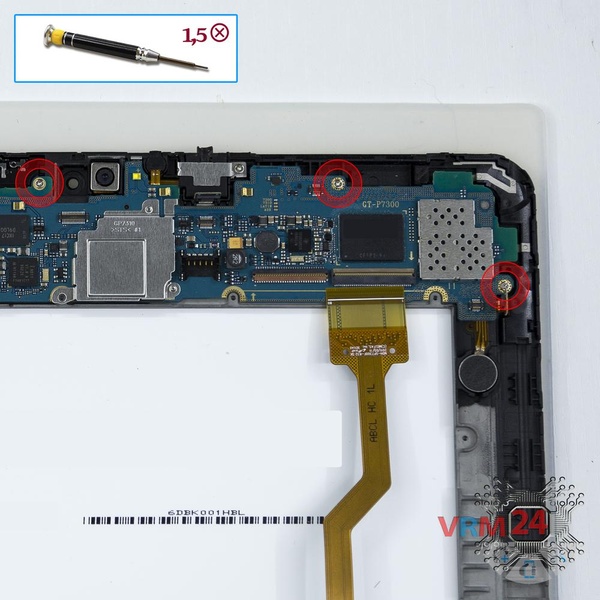

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болт на печатной плате.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 16/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 16/2

Шаг 16.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 17/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 17/2

Шаг 17.

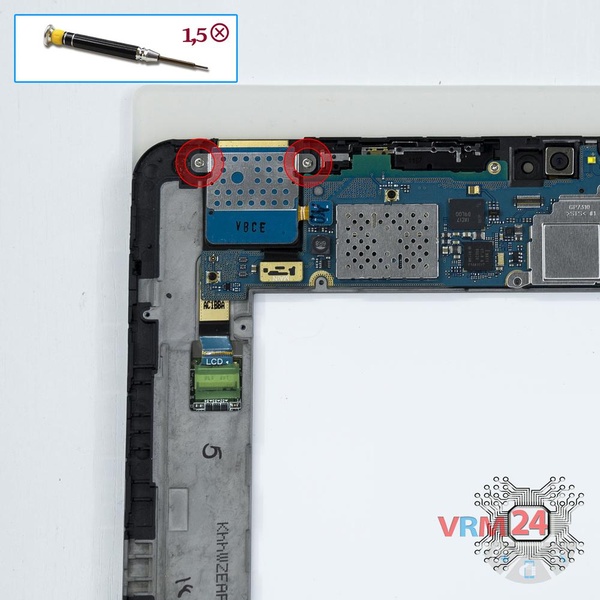

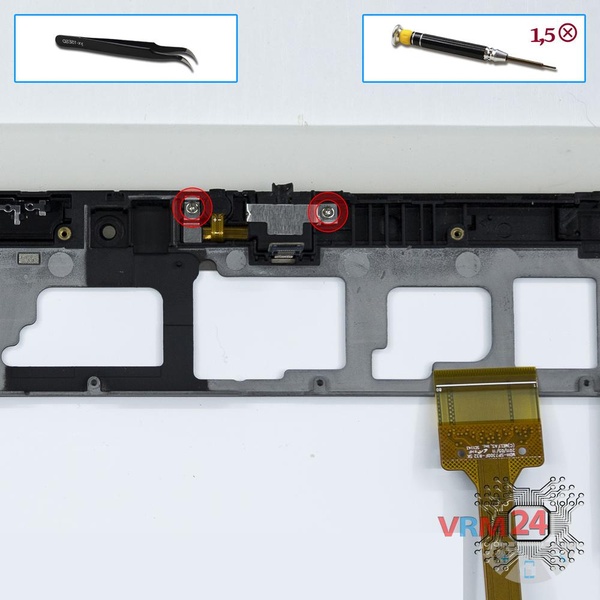

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксаторы.


Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 18/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 18/2

Шаг 18.

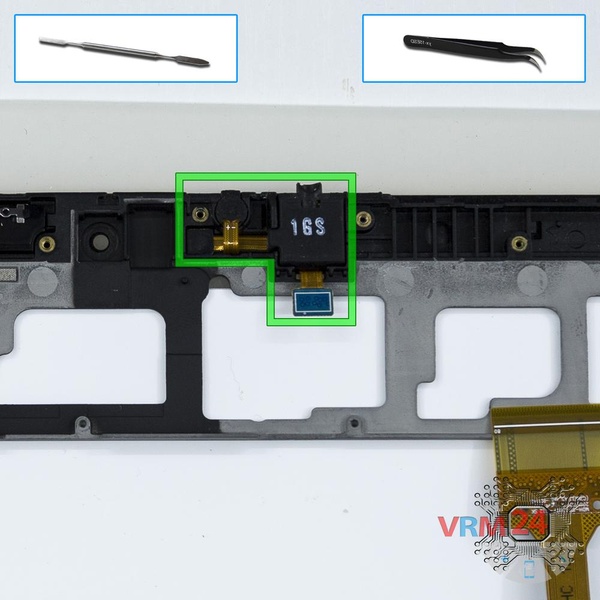

Из фиксирующих отверстий в рамке модуля вынимаем шлейф с разъемом гарнитуры, микрофоном и датчиком приближения.

Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 19/1 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 19/2 Как разобрать Samsung Galaxy Tab 8.9'' GT-P7300, Шаг 19/3

Шаг 19.

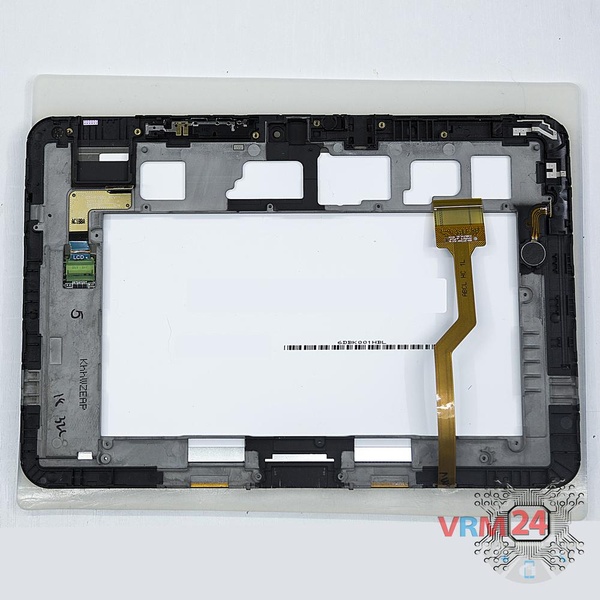

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Tab 8.9'' GT-P7300 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Tab 8.9'' GT-P7300 — Самсунг Галакси Таб, выпущенных для рынков разных стран.
