Samsung Galaxy Tab Pro 8.4'' SM-T325
Samsung Galaxy Tab Pro 8.4'' SM-T325
Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

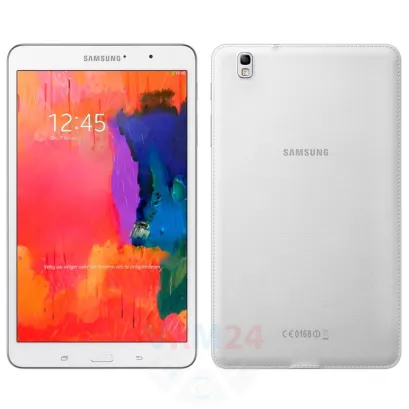

Разборка/Ремонт мобильного девайса Samsung Galaxy Tab Pro 8.4'' SM-T325 (Самсунг Галакси Таб Про) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 1/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 2/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта фиксирующих аккумуляторную батарею.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 3/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 3/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 3/3

Шаг 3.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 4/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 4/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 4/3

Шаг 4.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 5/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 5/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 5/3

Шаг 5.

Отсоединяем коннектор коаксиального кабеля и вынимаем небольшую плату.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 6/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий блок с динамиком.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 7/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 7/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 7/3

Шаг 7.

Из фиксирующего отверстия в рамке модуля вынимаем блок с динамиком и вибромотором.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 8/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий блок с динамиком.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 9/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 9/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 9/3

Шаг 9.

Из фиксирующего отверстия в рамке модуля вынимаем блок с динамиком.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 10/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих разъем зарядки.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 11/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 11/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 11/3

Шаг 11.

Отсоединяем коннектор на печатной плате и снимаем шлейф с разъемом зарядки.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 12/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 12/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 12/3

Шаг 12.

Отсоединяем коаксиальный кабель.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 13/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 13/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 13/3 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 13/4

Шаг 13.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 14/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 14/2

Шаг 14.

Отсоединяем шлейф с кнопками громкости и включения.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 15/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 15/2

Шаг 15.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на печатной плате.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 16/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 16/2

Шаг 16.

Снимаем печатную плату.
Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 17/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 17/2

Шаг 17.

Из фиксирующего отверстия в рамке модуля вынимаем основную камеру.

Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 18/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 18/2

Шаг 18.

Из фиксирующего отверстия в рамке модуля вынимаем шлейф с фронтальной камерой.
Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 19/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 19/2

Шаг 19.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих разъем гарнитуры.
Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 20/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 20/2

Шаг 20.

Вынимаем разъем гарнитуры.
Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 21/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 21/2

Шаг 21.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.
Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 22/1 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 22/2 Как разобрать Samsung Galaxy Tab Pro 8.4'' SM-T325, Шаг 22/3

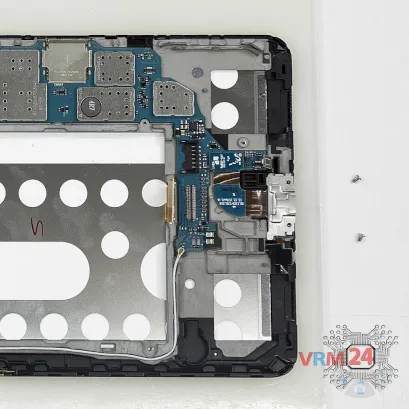

Шаг 22.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Tab Pro 8.4'' SM-T325 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Tab Pro 8.4'' SM-T325
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Tab Pro 8.4'' SM-T325 — Самсунг Галакси Таб Про, выпущенных для рынков разных стран.
