Сложность разборки:
Средняя
Время разборки:
12 мин

Рекомендованные инструменты

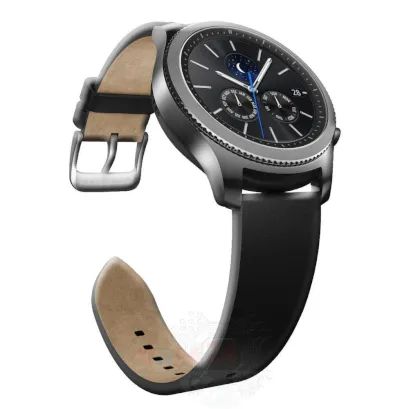

Разборка/Ремонт мобильного девайса Samsung Gear S3 Classic SM-R770 (Самсунг Гир Эс 3 Классик) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 1/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 1/2 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 1/3

Шаг 1.

Переворачиваем часы и отсоединяем ремешок.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 2/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 2/2

Шаг 2.

При помощи отвертки (трехлопастная tri-wing Y000 - 2.0 mm) откручиваем 4 винта.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 3/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 3/2

Шаг 3.

Открываем заднюю крышку.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 4/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта фиксирующих печатную плату.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 5/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 5/2

Шаг 5.

Отсоединяем коннектор.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 6/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 6/2

Шаг 6.

Вынимаем печатную плату из корпуса.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 7/1 Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 7/2

Шаг 7.

Отделяем печатную плату от средней рамки.

Как разобрать Samsung Gear S3 Classic SM-R770, Шаг 8/1

Шаг 8.

Печатная плата с батареей.

Подробные видео инструкции по разборке и ремонту Samsung Gear S3 Classic SM-R770 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 12 минут. Наше руководство подходит для всех моделей Samsung Gear S3 Classic SM-R770 — Samsung Gear S3 Classic SM-R770NZSATPA, SM-R770NZSAKSA, SM-R770NZSAXAR, SM-R770NZSAXFA, выпущенных для рынков разных стран.
