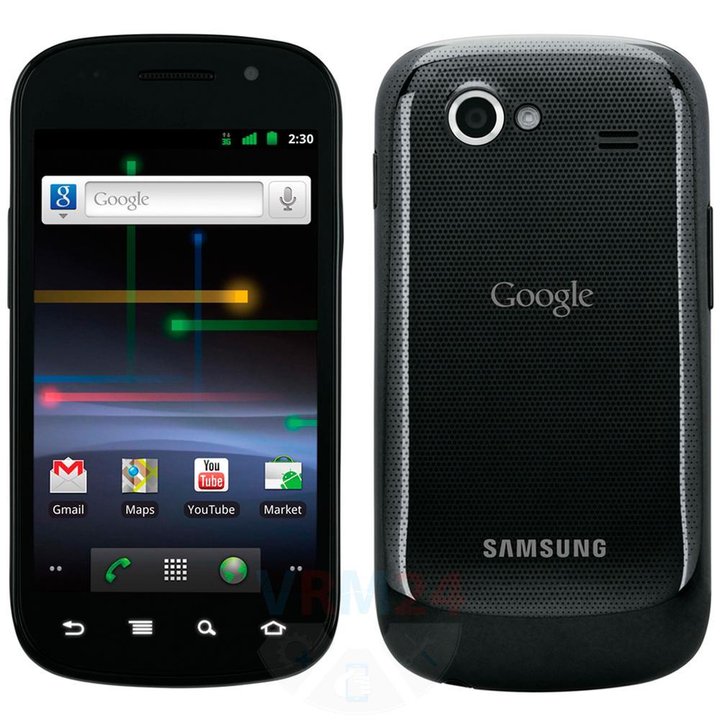

Samsung Google Nexus S GT-i9020
Samsung Google Nexus S GT-i9020
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Google Nexus S GT-i9020 (Самсунг Гугл Нексус Эс) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 1/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 1/2

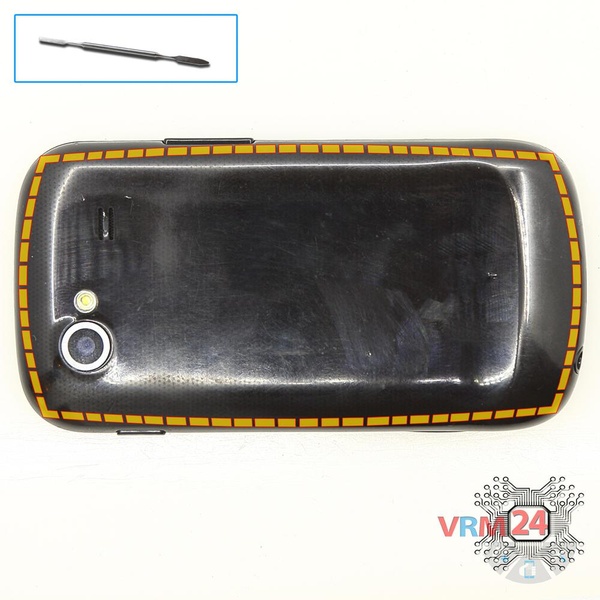

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 2/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 2/2

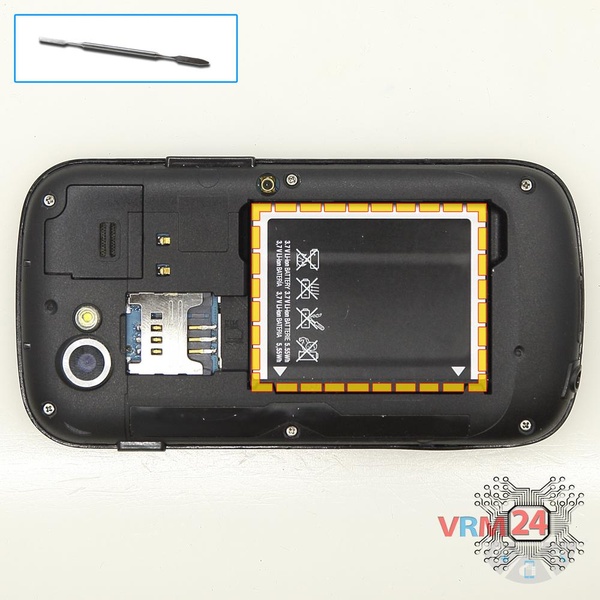

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 3/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 3/2

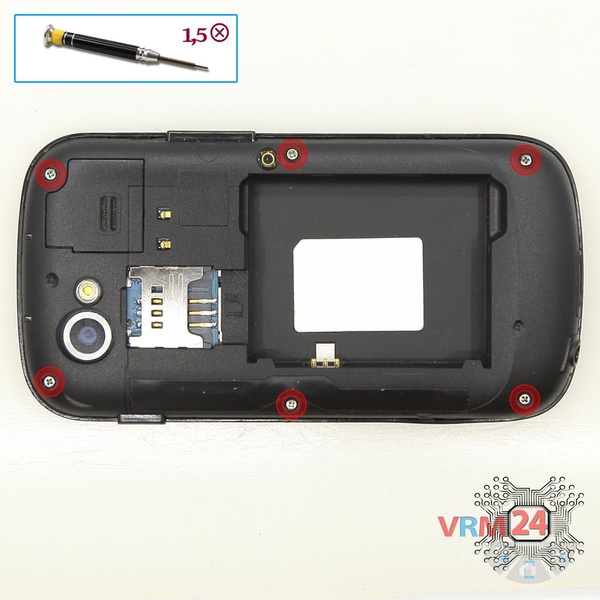

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов по периметру телефона.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 4/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 4/2

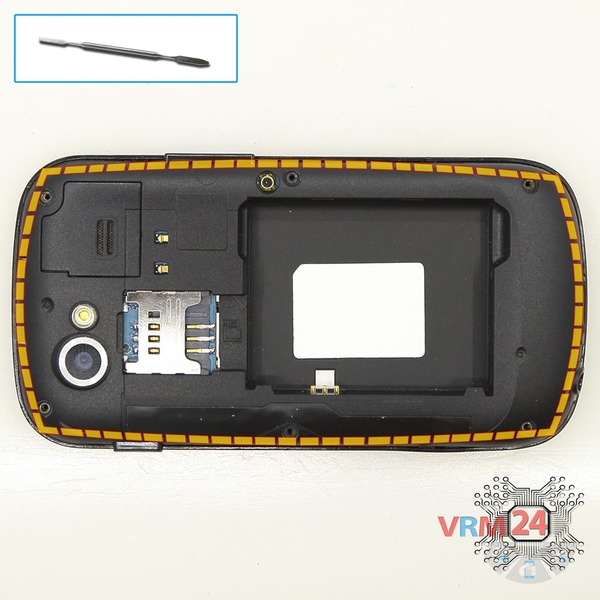

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 5/1

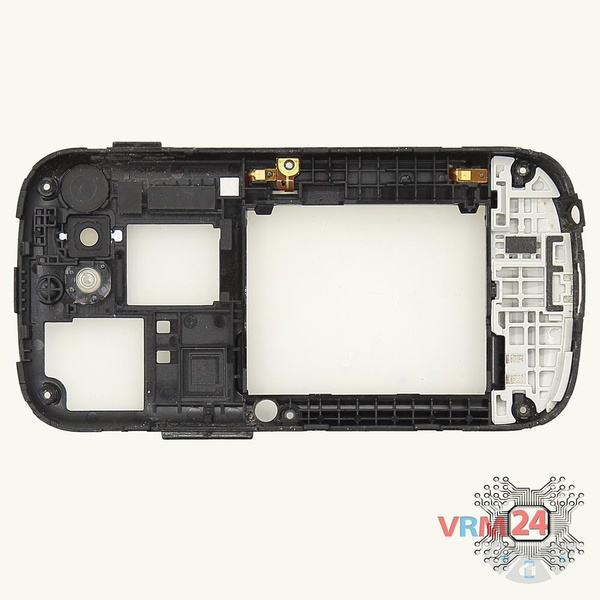

Шаг 5.

Средняя рамка.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 6/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 6/2 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 6/3

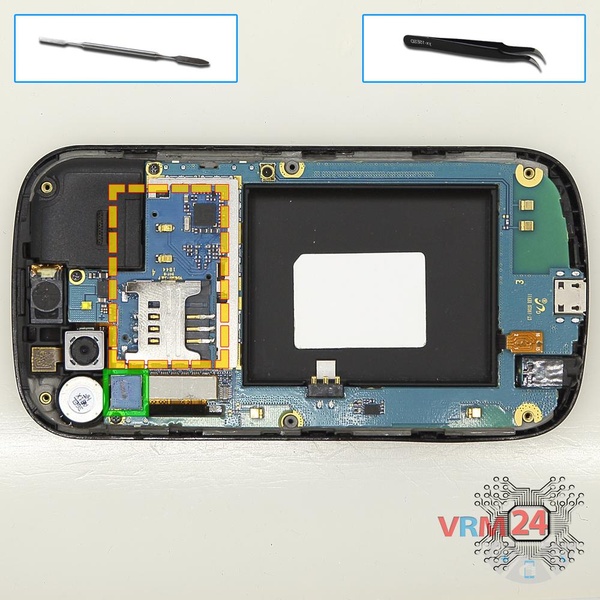

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем микросхему со слотом сим карты.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 7/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 7/2

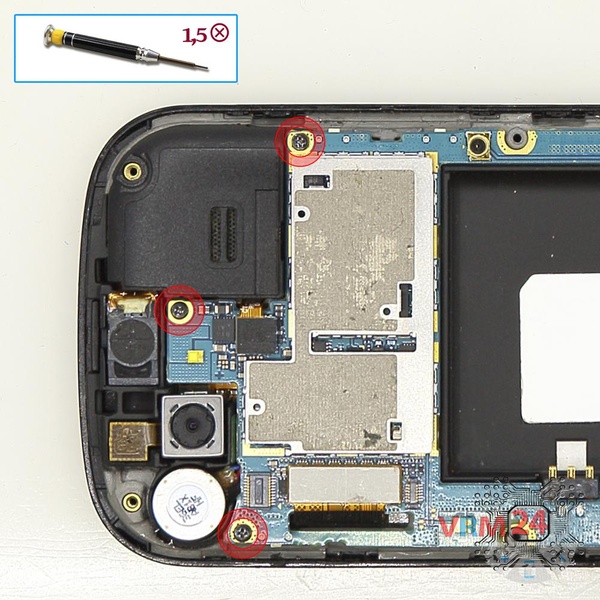

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 8/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 8/2 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 8/3

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 9/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 9/2

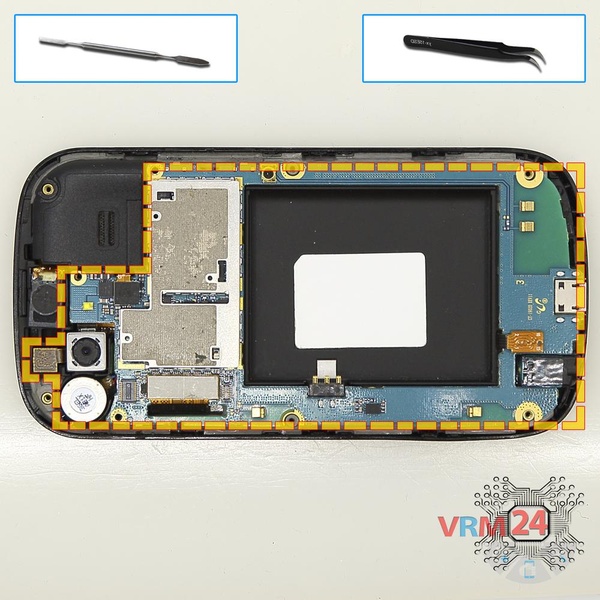

Шаг 9.

Снимаем печатную плату.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 10/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 10/2

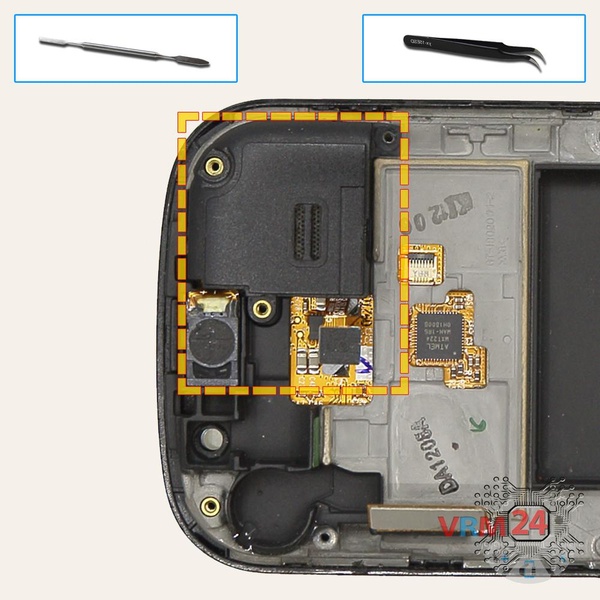

Шаг 10.

Отсоединяем блок с динамиками.

Как разобрать Samsung Google Nexus S GT-i9020, Шаг 11/1 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 11/2 Как разобрать Samsung Google Nexus S GT-i9020, Шаг 11/3

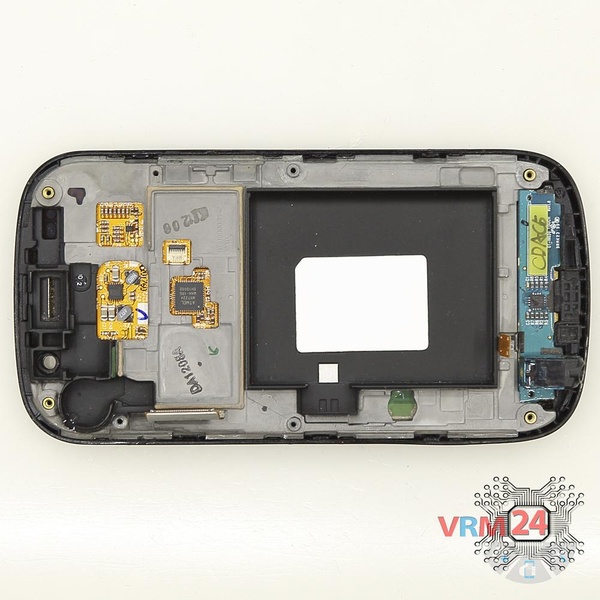

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Google Nexus S GT-i9020 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Google Nexus S GT-i9020
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Samsung Google Nexus S GT-i9020 — Самсунг Гугл Нексус Эс, выпущенных для рынков разных стран.
