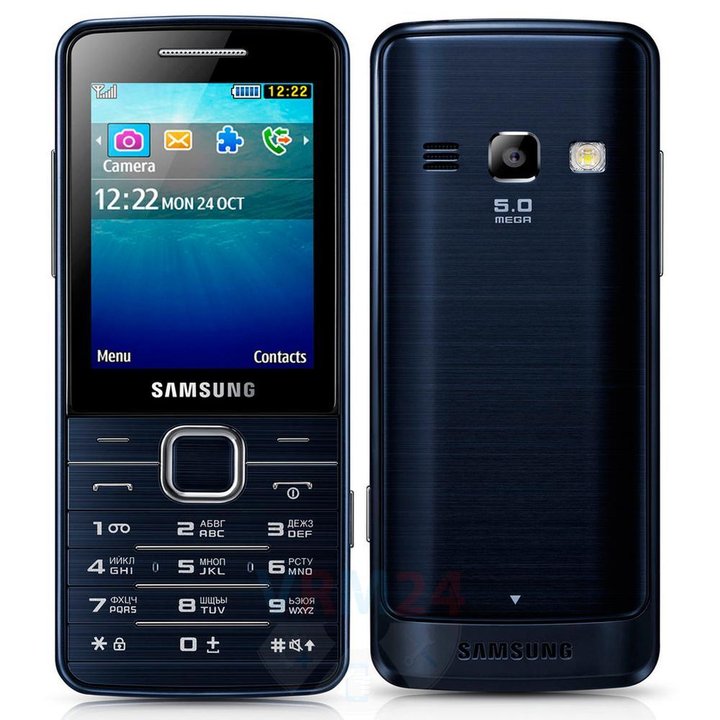

Samsung Utopia GT-S5611
Samsung Utopia GT-S5611
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Utopia GT-S5611 (Самсунг Утопия) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Utopia GT-S5611, Шаг 1/1 Как разобрать Samsung Utopia GT-S5611, Шаг 1/2

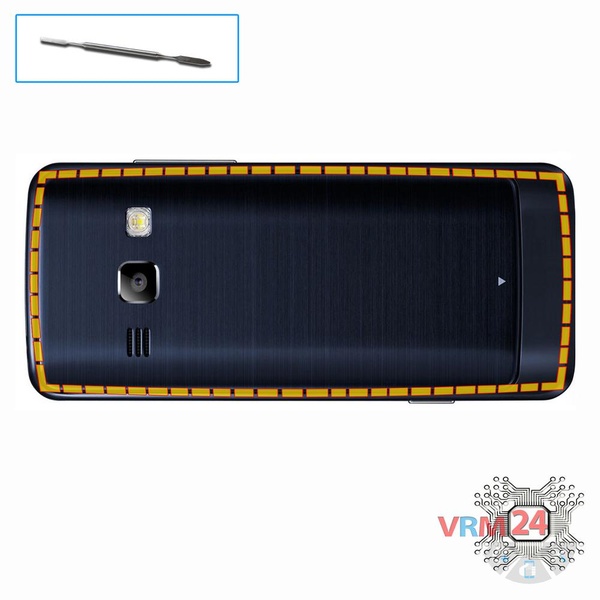

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Utopia GT-S5611, Шаг 2/1 Как разобрать Samsung Utopia GT-S5611, Шаг 2/2

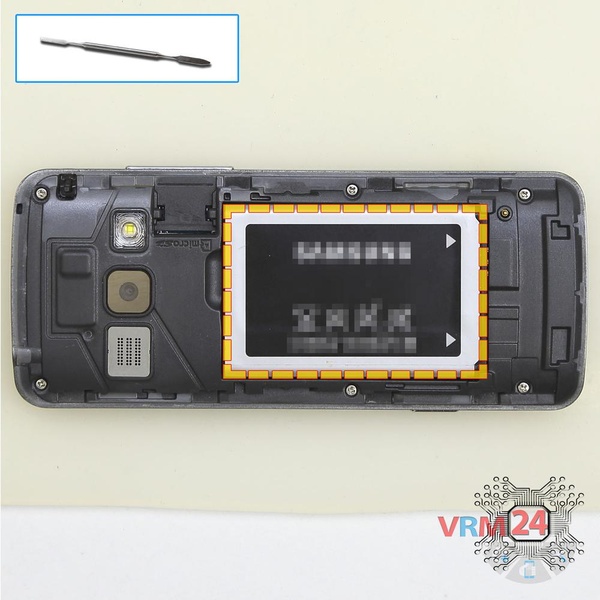

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Utopia GT-S5611, Шаг 3/1 Как разобрать Samsung Utopia GT-S5611, Шаг 3/2

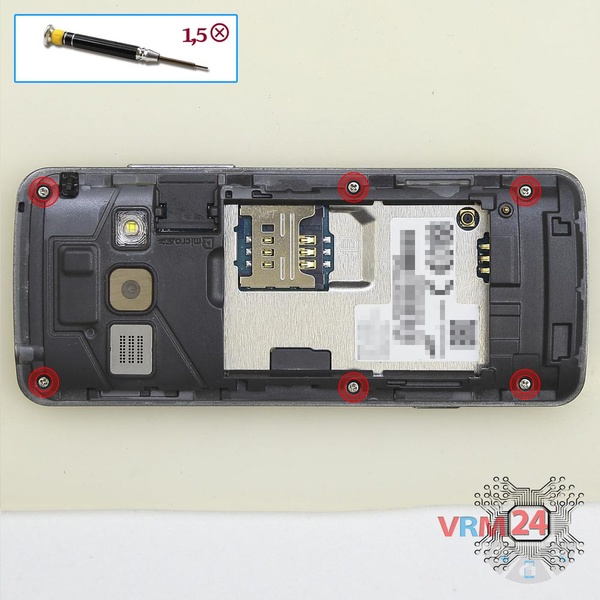

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов по периметру телефона.

Как разобрать Samsung Utopia GT-S5611, Шаг 4/1 Как разобрать Samsung Utopia GT-S5611, Шаг 4/2 Как разобрать Samsung Utopia GT-S5611, Шаг 4/3

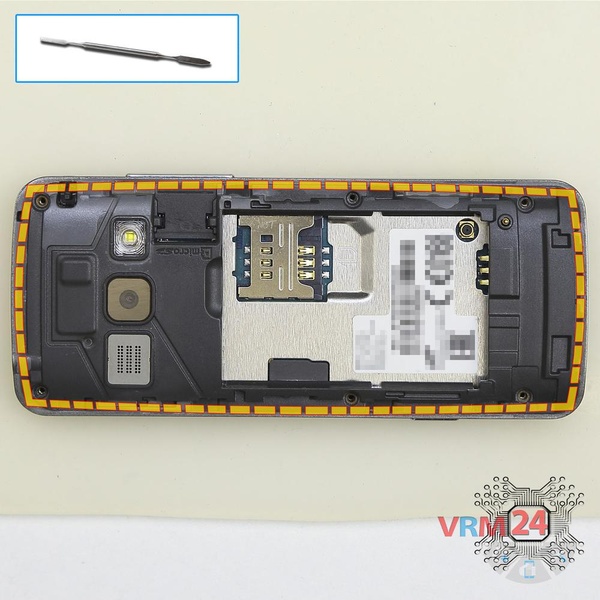

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Utopia GT-S5611, Шаг 5/1 Как разобрать Samsung Utopia GT-S5611, Шаг 5/2

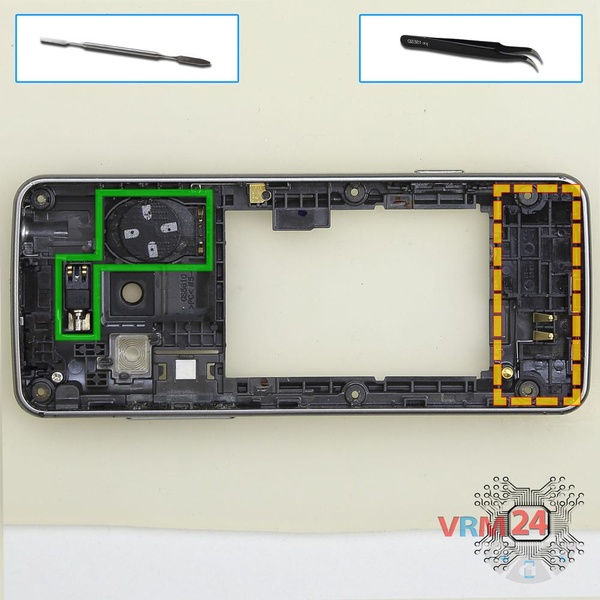

Шаг 5.

Из фиксирующих отверстий в средней рамке вынимаем вибромотор, динамик и блок с контактами в нижней части.

Как разобрать Samsung Utopia GT-S5611, Шаг 6/1 Как разобрать Samsung Utopia GT-S5611, Шаг 6/2 Как разобрать Samsung Utopia GT-S5611, Шаг 6/3

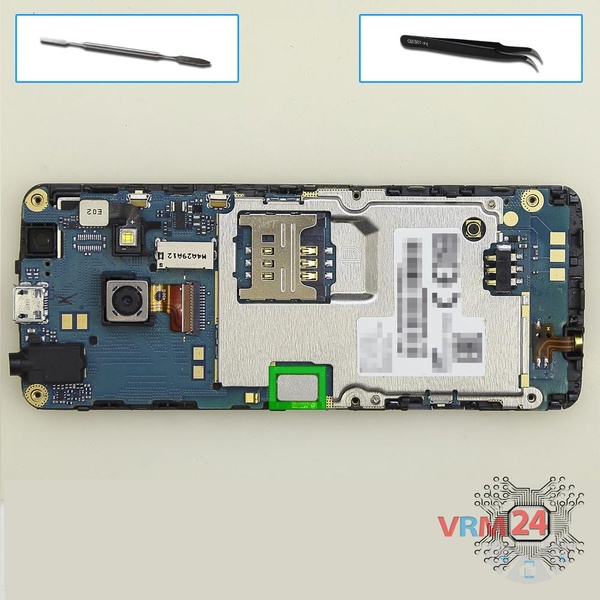

Шаг 6.

Отсоединяем коннектор на печатной плате.

Как разобрать Samsung Utopia GT-S5611, Шаг 7/1 Как разобрать Samsung Utopia GT-S5611, Шаг 7/2

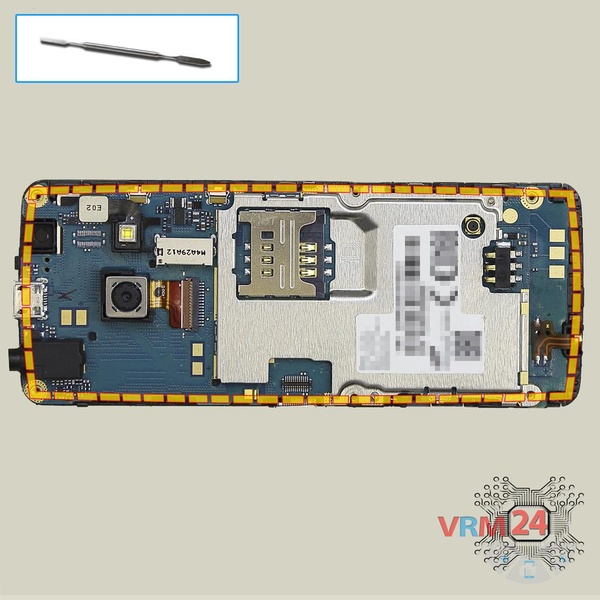

Шаг 7.

Снимаем печатную плату.

Как разобрать Samsung Utopia GT-S5611, Шаг 8/1 Как разобрать Samsung Utopia GT-S5611, Шаг 8/2

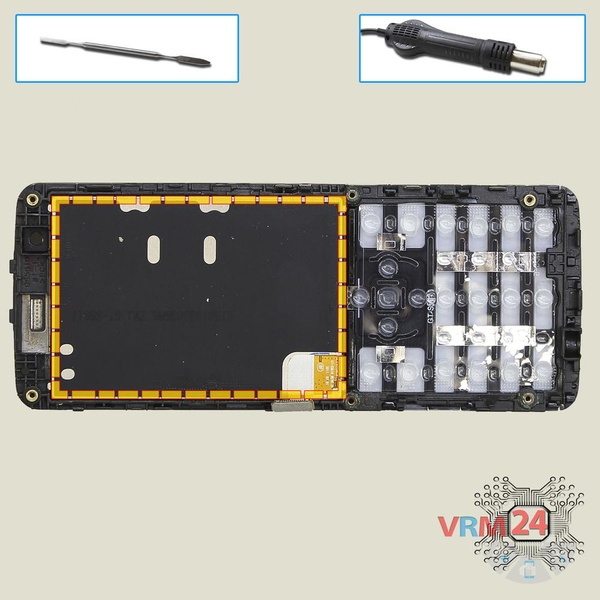

Шаг 8.

Отделяем дисплей от рамки.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Utopia GT-S5611, Шаг 9/1 Как разобрать Samsung Utopia GT-S5611, Шаг 9/2

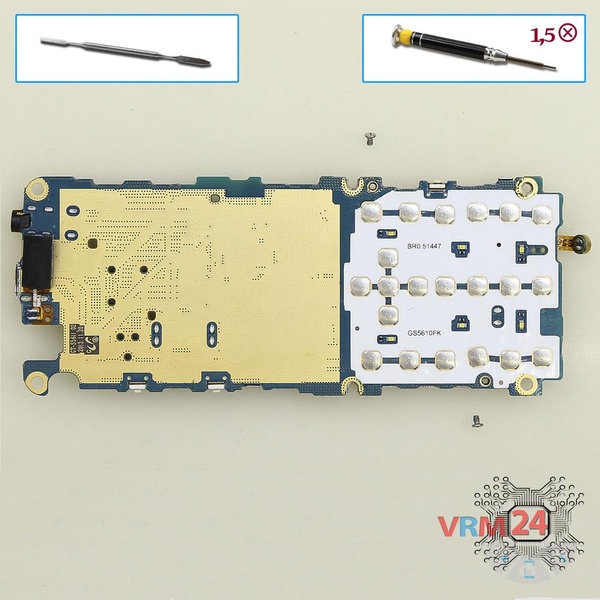

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем защиту микросхем.

Как разобрать Samsung Utopia GT-S5611, Шаг 10/1 Как разобрать Samsung Utopia GT-S5611, Шаг 10/2

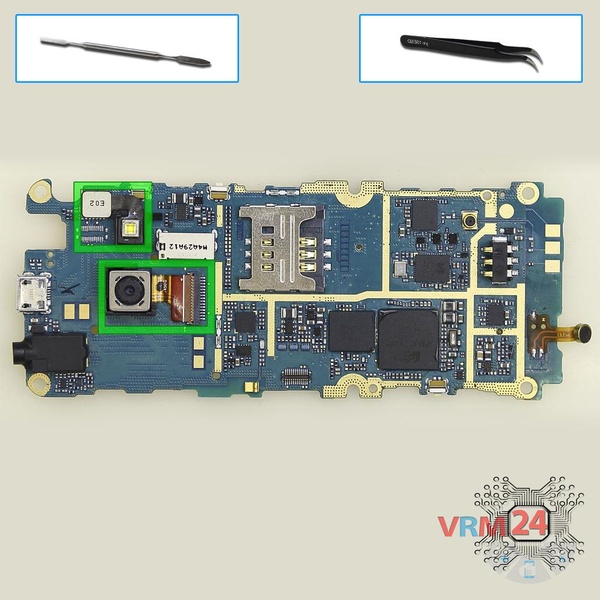

Шаг 10.

Отсоединяем коннекторы на печатной плате и снимаем камеру и вспышку.

Подробные видео инструкции по разборке и ремонту Samsung Utopia GT-S5611 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Utopia GT-S5611
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Samsung Utopia GT-S5611 — Самсунг Утопия, выпущенных для рынков разных стран.
