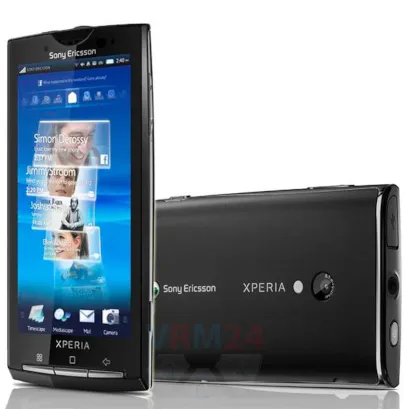

Sony Ericsson Xperia X10
Sony Ericsson Xperia X10
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Отвертка Шестигранная Т6 Отвертка шестигранная т6
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Ericsson Xperia X10 (Сони Эриксон Иксперия X10) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Ericsson Xperia X10, Шаг 1/1 Как разобрать Sony Ericsson Xperia X10, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Sony Ericsson Xperia X10, Шаг 2/1 Как разобрать Sony Ericsson Xperia X10, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Sony Ericsson Xperia X10, Шаг 3/1 Как разобрать Sony Ericsson Xperia X10, Шаг 3/2

Шаг 3.

При помощи отвертки (шестигранная Т6) откручиваем 8 болтов по периметру телефона.

Как разобрать Sony Ericsson Xperia X10, Шаг 4/1 Как разобрать Sony Ericsson Xperia X10, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку и вынимаем клавиши кнопок громкости и включения.

Как разобрать Sony Ericsson Xperia X10, Шаг 5/1 Как разобрать Sony Ericsson Xperia X10, Шаг 5/2 Как разобрать Sony Ericsson Xperia X10, Шаг 5/3

Шаг 5.

Переворачиваем рамку с Сим и Флэш коннекторами и динамиком, отключаем коннектор соединительного шлейфа на печатной плате и снимаем рамку.

Как разобрать Sony Ericsson Xperia X10, Шаг 6/1 Как разобрать Sony Ericsson Xperia X10, Шаг 6/2

Шаг 6.

Из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.

Как разобрать Sony Ericsson Xperia X10, Шаг 7/1 Как разобрать Sony Ericsson Xperia X10, Шаг 7/2 Как разобрать Sony Ericsson Xperia X10, Шаг 7/3 Как разобрать Sony Ericsson Xperia X10, Шаг 7/4

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать Sony Ericsson Xperia X10, Шаг 8/1 Как разобрать Sony Ericsson Xperia X10, Шаг 8/2

Шаг 8.

Снимаем печатную плату.

Как разобрать Sony Ericsson Xperia X10, Шаг 9/1 Как разобрать Sony Ericsson Xperia X10, Шаг 9/2

Шаг 9.

Отключаем шлейф аппаратных кнопок.

Как разобрать Sony Ericsson Xperia X10, Шаг 10/1 Как разобрать Sony Ericsson Xperia X10, Шаг 10/2

Шаг 10.

Отсоединяем дисплей.

Как разобрать Sony Ericsson Xperia X10, Шаг 11/1

Шаг 11.

Рамка с сенсорным экраном.

Подробные видео инструкции по разборке и ремонту Sony Ericsson Xperia X10 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony Ericsson #Sony Ericsson Xperia X10
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Sony Ericsson Xperia X10 — Сони Эриксон Иксперия X10, выпущенных для рынков разных стран.
