Сложность разборки:
Средняя
Время разборки:
4 мин

Рекомендованные инструменты

Разборка мобильного девайса Sony Xperia C3 (Sony Xperia C3 D2502 D2503 D2505) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Sony Xperia C3, Шаг 1/1

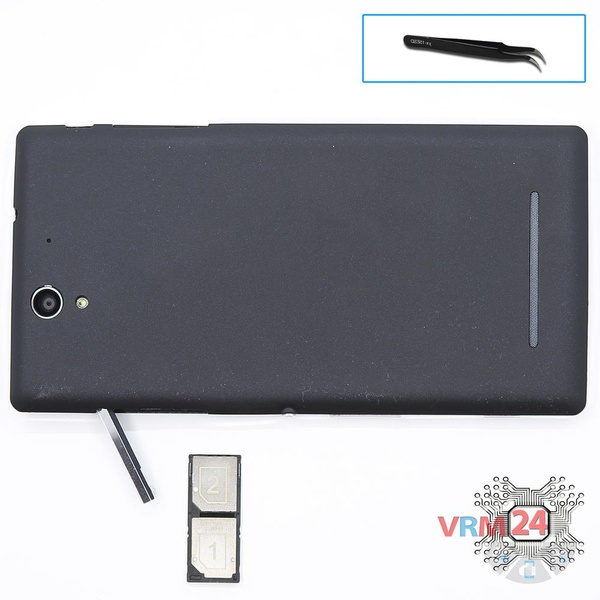

Шаг 1

При помощи инструмента Пинцет открываем слот сим карт и вынимаем его.

Как разобрать Sony Xperia C3, Шаг 2/1 Как разобрать Sony Xperia C3, Шаг 2/2

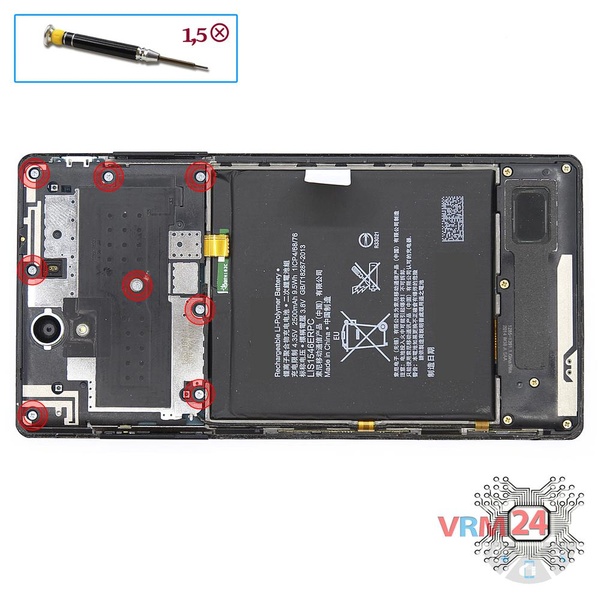

Шаг 2

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов в верхней части телефона.

Как разобрать Sony Xperia C3, Шаг 3/1 Как разобрать Sony Xperia C3, Шаг 3/2

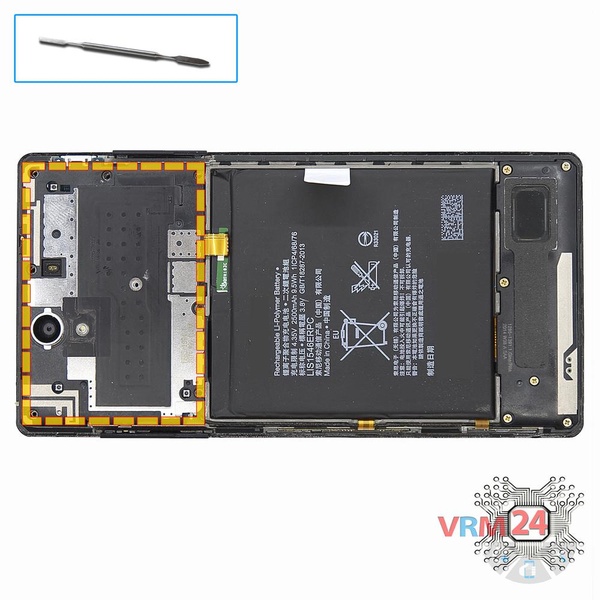

Шаг 3

Отсоединяем верхнюю панель.

Как разобрать Sony Xperia C3, Шаг 4/1 Как разобрать Sony Xperia C3, Шаг 4/2 Как разобрать Sony Xperia C3, Шаг 4/3

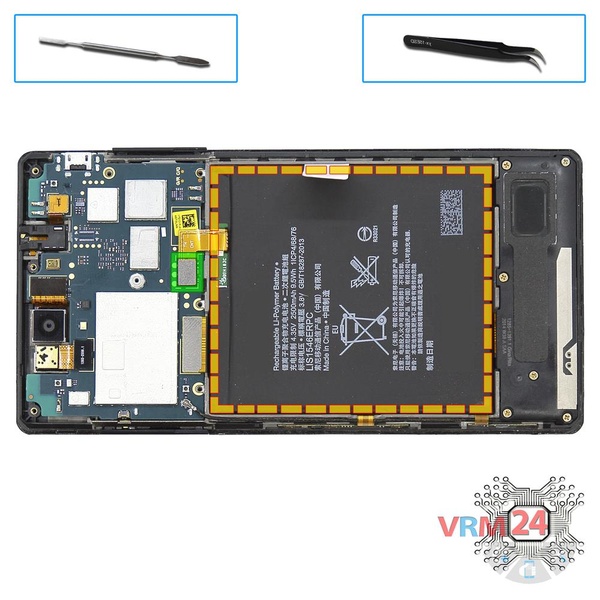

Шаг 4

Отсоединяем коннектор аккумуляторной батареи и вынимаем ее.

Как разобрать Sony Xperia C3, Шаг 5/1 Как разобрать Sony Xperia C3, Шаг 5/2

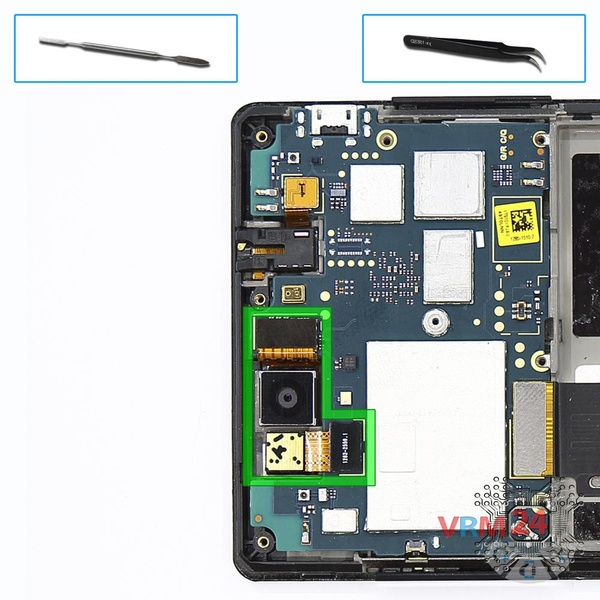

Шаг 5

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Sony Xperia C3, Шаг 6/1 Как разобрать Sony Xperia C3, Шаг 6/2 Как разобрать Sony Xperia C3, Шаг 6/3

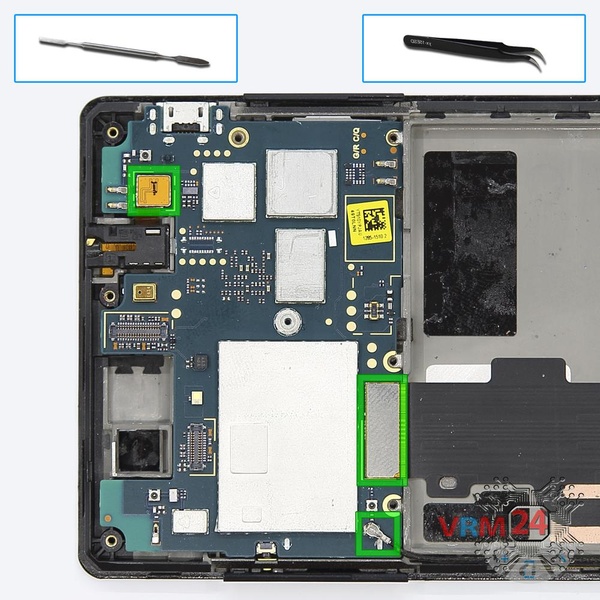

Шаг 6

Отсоединяем коннекторы на печатной плате.

Как разобрать Sony Xperia C3, Шаг 7/1 Как разобрать Sony Xperia C3, Шаг 7/2

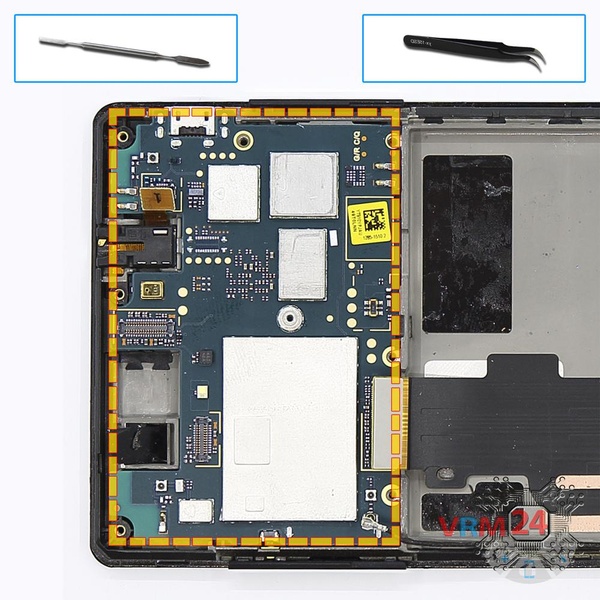

Шаг 7

Снимаем печатную плату.

Как разобрать Sony Xperia C3, Шаг 8/1 Как разобрать Sony Xperia C3, Шаг 8/2

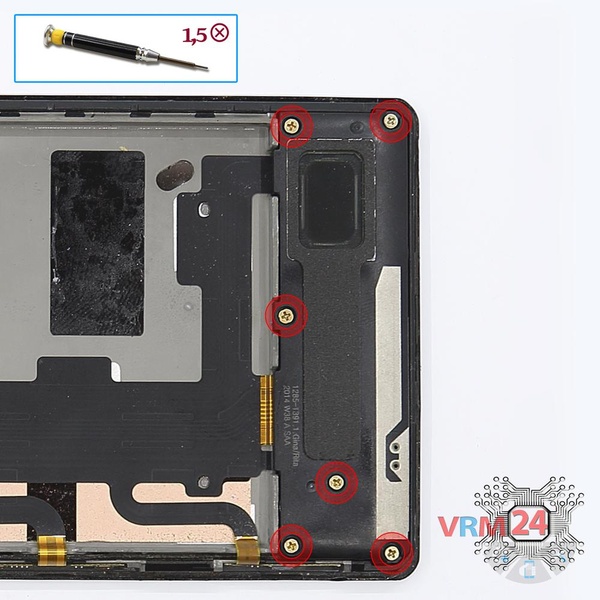

Шаг 8

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на нижнем блоке.

Как разобрать Sony Xperia C3, Шаг 9/1 Как разобрать Sony Xperia C3, Шаг 9/2

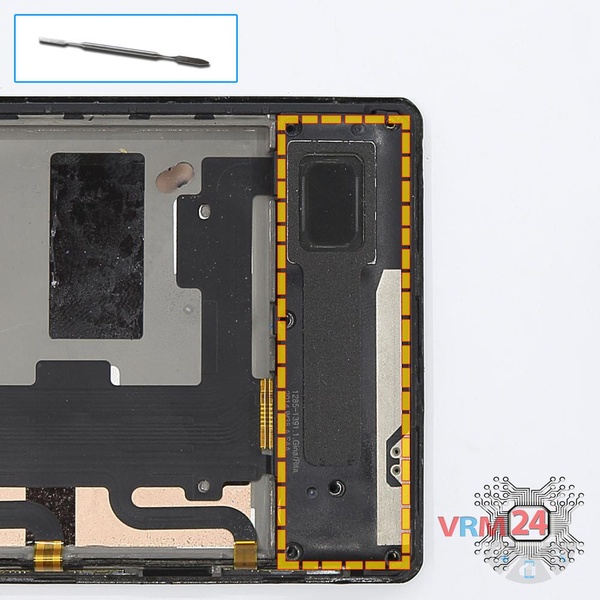

Шаг 9

Отсоединяем нижний блок с динамиком.

Как разобрать Sony Xperia C3, Шаг 10/1 Как разобрать Sony Xperia C3, Шаг 10/2 Как разобрать Sony Xperia C3, Шаг 10/3 Как разобрать Sony Xperia C3, Шаг 10/4

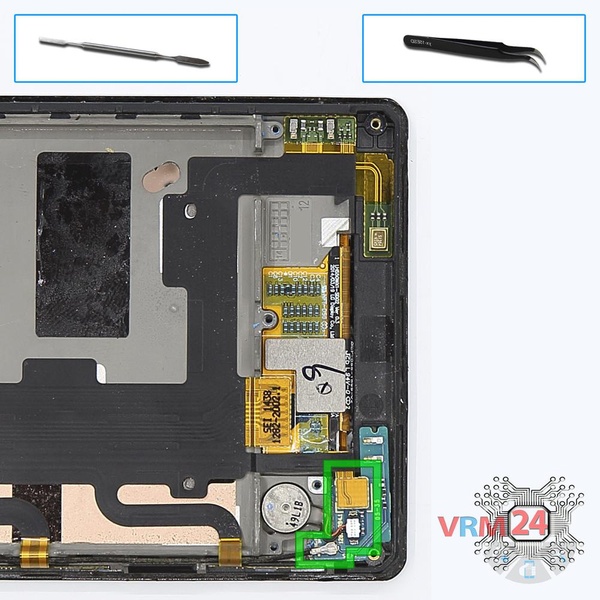

Шаг 10

Отсоединяем коннекторы на нижней печатной плате и вынимаем ее.

Как разобрать Sony Xperia C3, Шаг 11/1 Как разобрать Sony Xperia C3, Шаг 11/2 Как разобрать Sony Xperia C3, Шаг 11/3

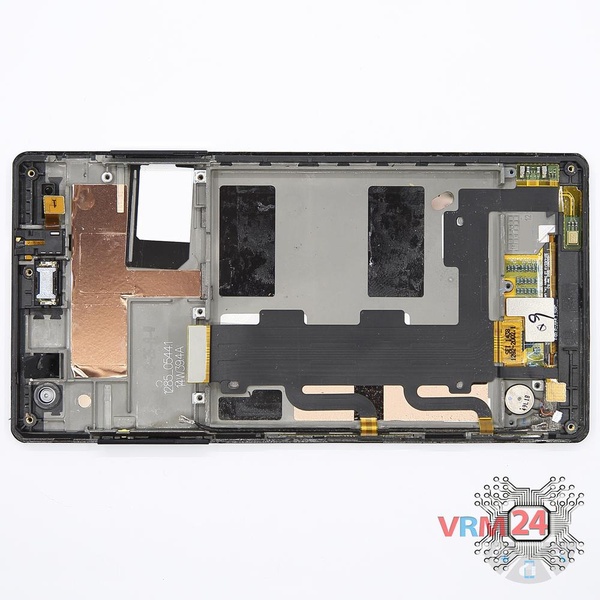

Шаг 11

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia C3 от нашего сервисного центра:


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Sony Xperia C3 — Sony Xperia C3 D2502 D2503 D2505, выпущенных для рынков разных стран.
