Сложность разборки:
Сложно
Время разборки:
15 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Sony Xperia M4 Aqua (Сони Иксперия М4) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Sony Xperia M4 Aqua, Шаг 1/1 Как разобрать Sony Xperia M4 Aqua, Шаг 1/2

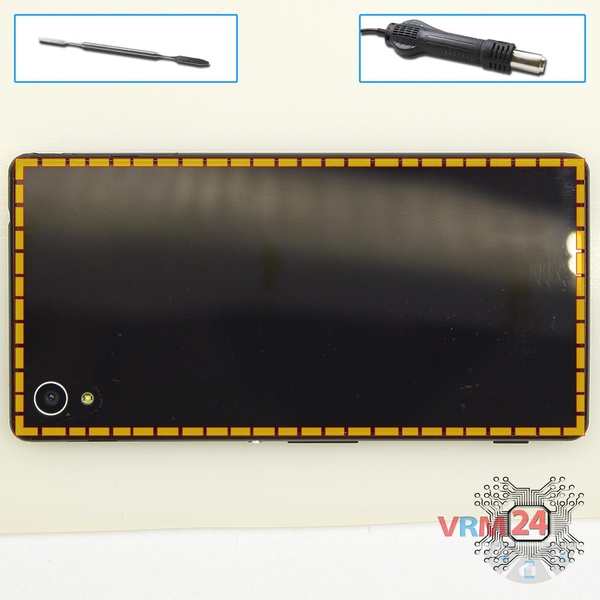

Шаг 1.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Sony Xperia M4 Aqua, Шаг 2/1 Как разобрать Sony Xperia M4 Aqua, Шаг 2/2

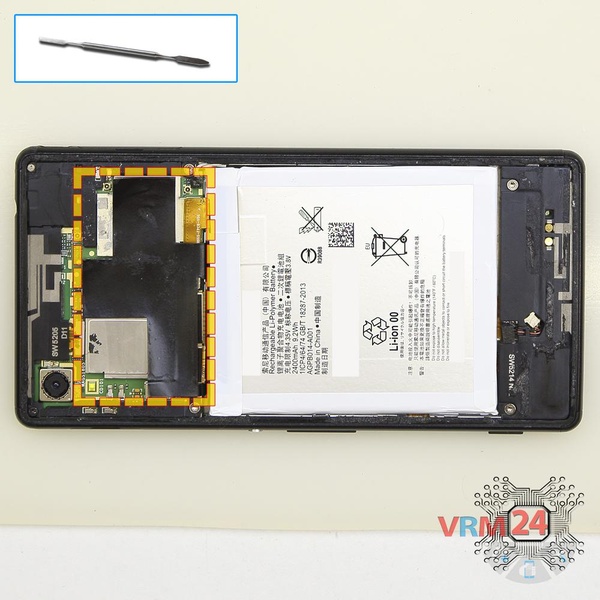

Шаг 2.

Переворачиваем вкладыш теплоотводящего покрытия.


Как разобрать Sony Xperia M4 Aqua, Шаг 3/1 Как разобрать Sony Xperia M4 Aqua, Шаг 3/2 Как разобрать Sony Xperia M4 Aqua, Шаг 3/3

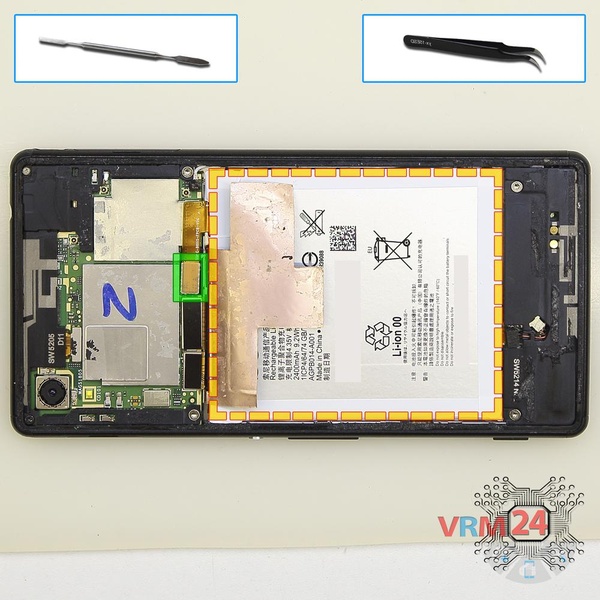

Шаг 3.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.


Как разобрать Sony Xperia M4 Aqua, Шаг 4/1 Как разобрать Sony Xperia M4 Aqua, Шаг 4/2

Шаг 4.

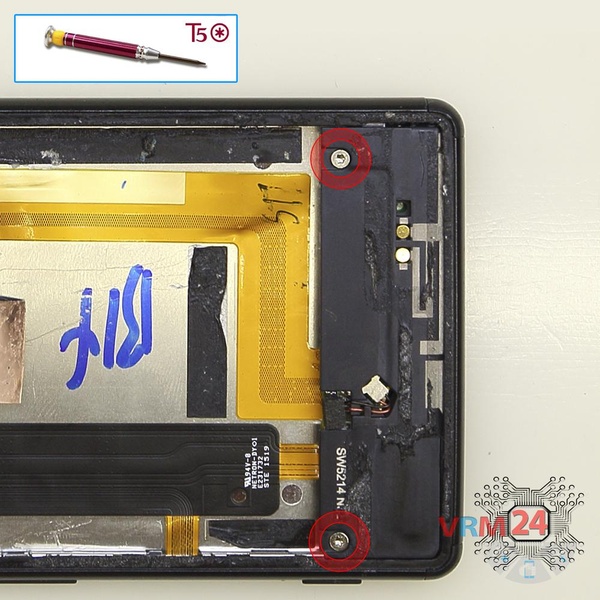

При помощи отвертки (шестигранная Т5) откручиваем 2 болта на нижнем блоке.


Как разобрать Sony Xperia M4 Aqua, Шаг 5/1 Как разобрать Sony Xperia M4 Aqua, Шаг 5/2 Как разобрать Sony Xperia M4 Aqua, Шаг 5/3 Как разобрать Sony Xperia M4 Aqua, Шаг 5/4

Шаг 5.

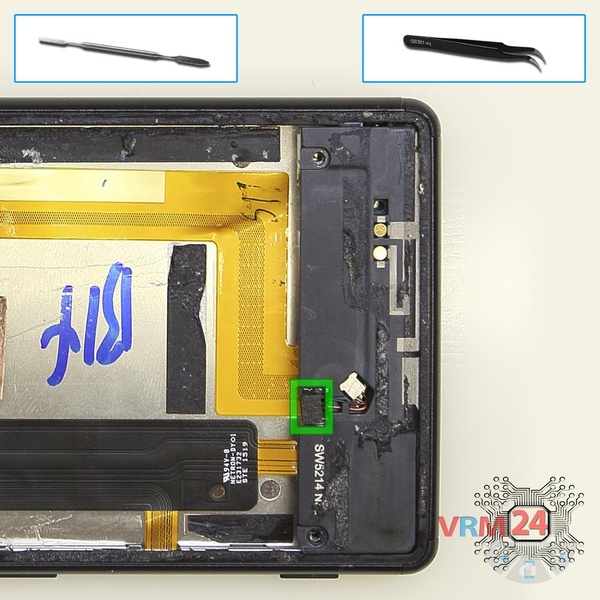

Отсоединяем коннектор на нижней печатной плате.


Как разобрать Sony Xperia M4 Aqua, Шаг 6/1 Как разобрать Sony Xperia M4 Aqua, Шаг 6/2 Как разобрать Sony Xperia M4 Aqua, Шаг 6/3

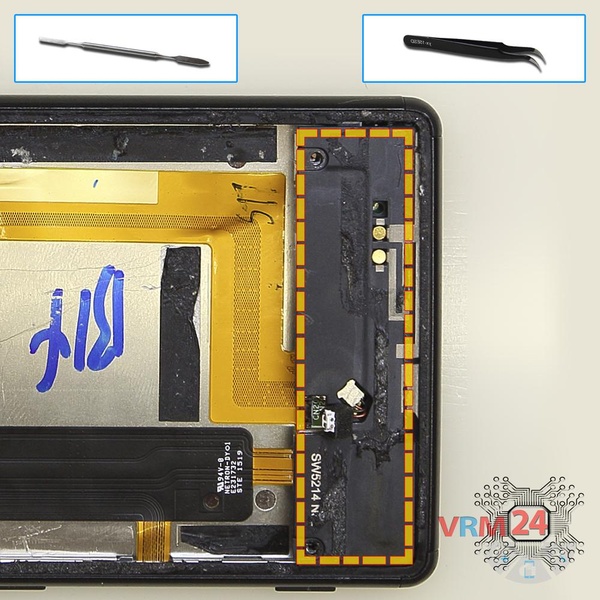

Шаг 6.

Отсоединяем нижний блок с динамиком и вибромотором.


Как разобрать Sony Xperia M4 Aqua, Шаг 7/1 Как разобрать Sony Xperia M4 Aqua, Шаг 7/2 Как разобрать Sony Xperia M4 Aqua, Шаг 7/3

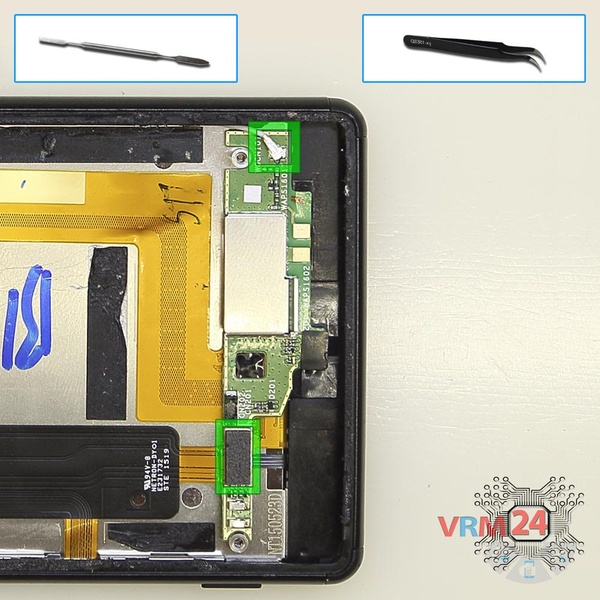

Шаг 7.

Отсоединяем коннекторы на нижней печатной плате.


Как разобрать Sony Xperia M4 Aqua, Шаг 8/1 Как разобрать Sony Xperia M4 Aqua, Шаг 8/2

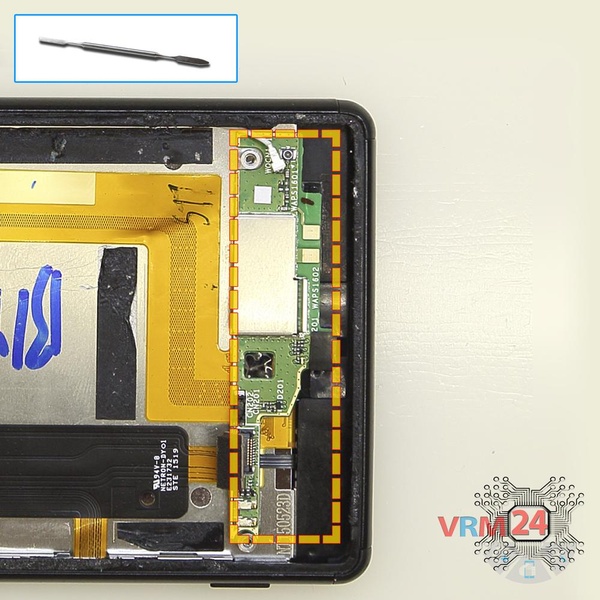

Шаг 8.

Снимаем нижнюю печатную плату.


Как разобрать Sony Xperia M4 Aqua, Шаг 9/1 Как разобрать Sony Xperia M4 Aqua, Шаг 9/2

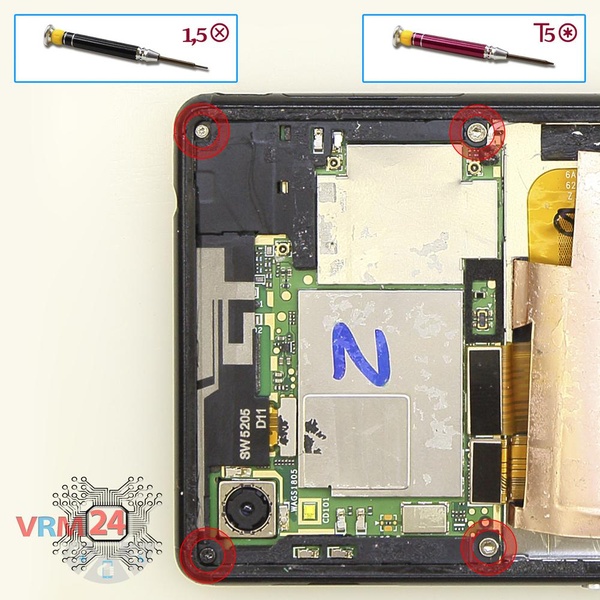

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и при помощи отвертки (шестигранная Т5) откручиваем 2 болта откручиваем на основной плате.


Как разобрать Sony Xperia M4 Aqua, Шаг 10/1 Как разобрать Sony Xperia M4 Aqua, Шаг 10/2

Шаг 10.

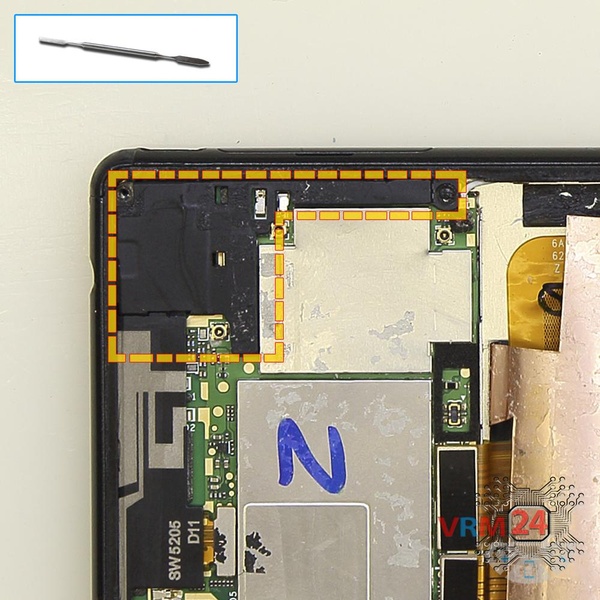

Отсоединяем панель.


Как разобрать Sony Xperia M4 Aqua, Шаг 11/1 Как разобрать Sony Xperia M4 Aqua, Шаг 11/2 Как разобрать Sony Xperia M4 Aqua, Шаг 11/3

Шаг 11.

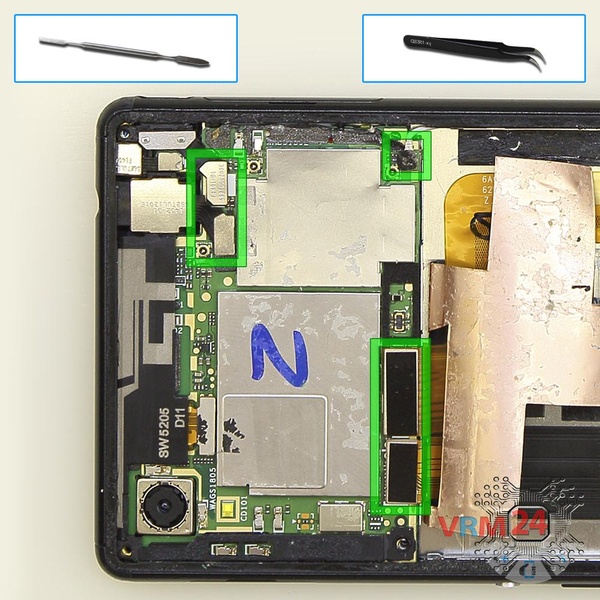

Отсоединяем коннекторы на печатной плате.


Как разобрать Sony Xperia M4 Aqua, Шаг 12/1 Как разобрать Sony Xperia M4 Aqua, Шаг 12/2

Шаг 12.

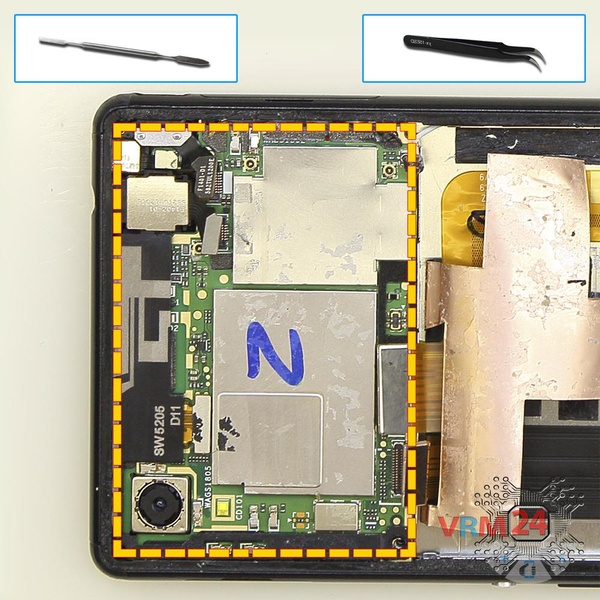

Снимаем печатную плату.


Как разобрать Sony Xperia M4 Aqua, Шаг 13/1 Как разобрать Sony Xperia M4 Aqua, Шаг 13/2

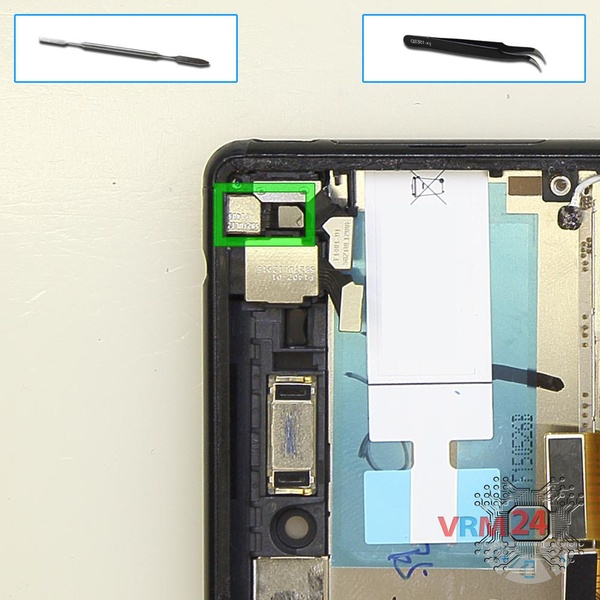

Шаг 13.

Из фиксирующего отверстия в рамке модуля вынимаем микрофон.

Как разобрать Sony Xperia M4 Aqua, Шаг 14/1 Как разобрать Sony Xperia M4 Aqua, Шаг 14/2

Шаг 14.

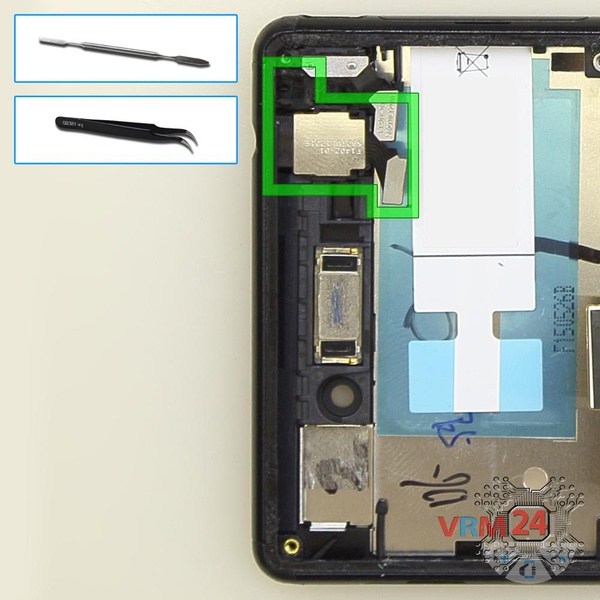

Из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры и уплотнитель микрофона.


Как разобрать Sony Xperia M4 Aqua, Шаг 15/1 Как разобрать Sony Xperia M4 Aqua, Шаг 15/2

Шаг 15.

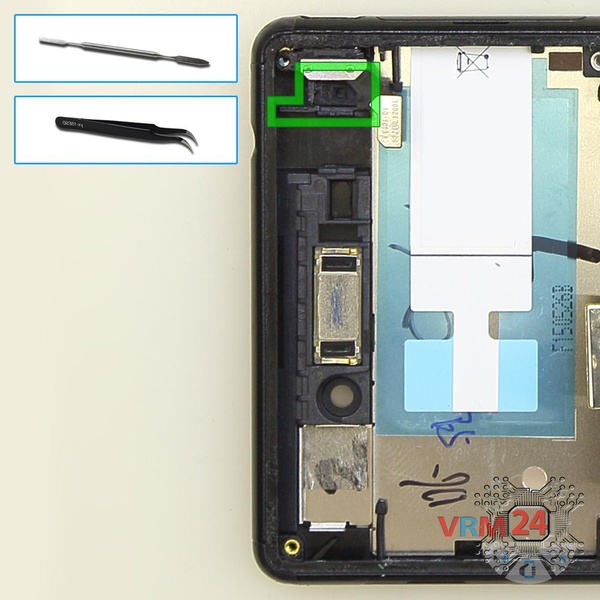

Из фиксирующего отверстия в рамке модуля вынимаем уплотнитель.

Как разобрать Sony Xperia M4 Aqua, Шаг 16/1 Как разобрать Sony Xperia M4 Aqua, Шаг 16/2

Шаг 16.

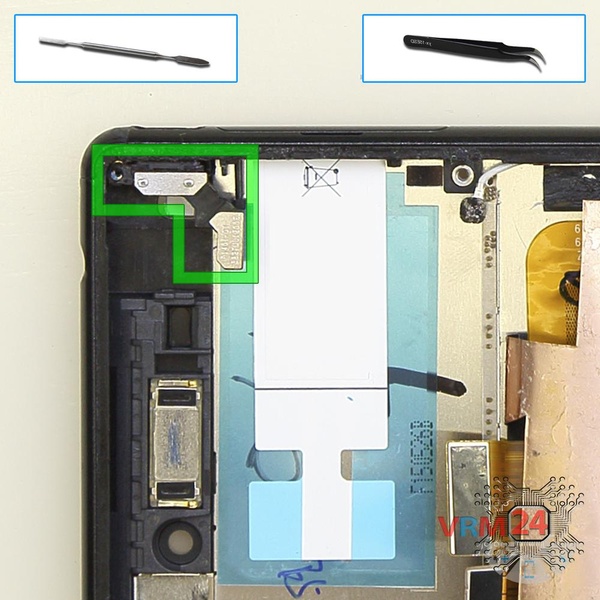

Отсоединяем разъем зарядки.

Как разобрать Sony Xperia M4 Aqua, Шаг 17/1 Как разобрать Sony Xperia M4 Aqua, Шаг 17/2 Как разобрать Sony Xperia M4 Aqua, Шаг 17/3

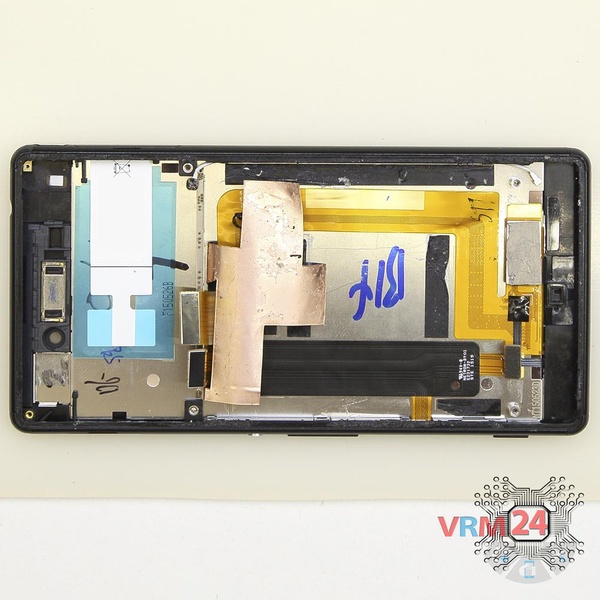

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia M4 Aqua от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Sony Xperia M4 Aqua — Сони Иксперия М4, выпущенных для рынков разных стран.
