Сложность разборки:
Средняя

Рекомендованные инструменты

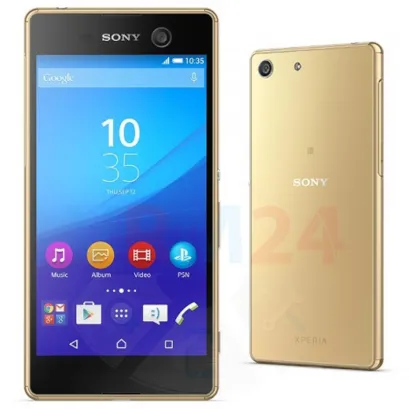

Разборка/Ремонт мобильного девайса Sony Xperia M5 (Сони Иксперия М5 E5633) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Sony Xperia M5, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Sony Xperia M5, Шаг 2/1 Как разобрать Sony Xperia M5, Шаг 2/2

Шаг 2. Вынимаем Лотки карт

Открываем защитную планку/заглушку, скрывающую коннекторы Сим карты и Карты памяти. При помощи пальцев или пинцета извлекаем лотки с картами.


Как разобрать Sony Xperia M5, Шаг 3/1 Как разобрать Sony Xperia M5, Шаг 3/2

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Sony Xperia M5, Шаг 4/1 Как разобрать Sony Xperia M5, Шаг 4/2

Шаг 4. Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате, но коннектор АКБ в первую очередь!

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

ℹ️️ В модели Sony Xperia M5 E5603, установлен аккумулятор (АКБ) AGPB016-A001 емкостью 2600 мАч.


Как разобрать Sony Xperia M5, Шаг 5/1 Как разобрать Sony Xperia M5, Шаг 5/2

Шаг 5. Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.


Как разобрать Sony Xperia M5, Шаг 6/1 Как разобрать Sony Xperia M5, Шаг 6/2

Шаг 6. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 2 винта и (Torx Т5) 4 винта.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Sony Xperia M5, Шаг 7/1 Как разобрать Sony Xperia M5, Шаг 7/2

Шаг 7. Отсоединяем основную камеру

Отклеиваем шлейф и отсоединяем основную камеру.


Как разобрать Sony Xperia M5, Шаг 8/1 Как разобрать Sony Xperia M5, Шаг 8/2

Шаг 8. Открываем крышку

Отсоединяем крышку с антеннами.


Как разобрать Sony Xperia M5, Шаг 9/1 Как разобрать Sony Xperia M5, Шаг 9/2

Шаг 9. Отсоединяем фронтальную камеру

Отклеиваем шлейф и отсоединяем фронтальную камеру.


Как разобрать Sony Xperia M5, Шаг 10/1 Как разобрать Sony Xperia M5, Шаг 10/2

Шаг 10. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать Sony Xperia M5, Шаг 11/1 Как разобрать Sony Xperia M5, Шаг 11/2

Шаг 11. Отсоединяем порт зарядки

Отсоединяем шлейф с разъемом зарядки и микрофоном.


Как разобрать Sony Xperia M5, Шаг 12/1 Как разобрать Sony Xperia M5, Шаг 12/2

Шаг 12. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Sony Xperia M5, Шаг 13/1 Как разобрать Sony Xperia M5, Шаг 13/2

Шаг 13. Откручиваем винт

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт и вынимаем рамку фиксирующую разъем гарнитуры и слуховой динамик.


Как разобрать Sony Xperia M5, Шаг 14/1 Как разобрать Sony Xperia M5, Шаг 14/2

Шаг 14. Отсоединяем разъем гарнитуры

Отсоединяем разъем гарнитуры, который приклеен с внутренней стороны.


Как разобрать Sony Xperia M5, Шаг 15/1 Как разобрать Sony Xperia M5, Шаг 15/2 Как разобрать Sony Xperia M5, Шаг 15/3

Шаг 15. В корпусе

ℹ️️ В корпусе остается динамик (слуховой).

Подробные видео инструкции по разборке и ремонту Sony Xperia M5 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут. Наше руководство подходит для всех моделей Sony Xperia M5 — Сони Иксперия М5 E5633, выпущенных для рынков разных стран.
