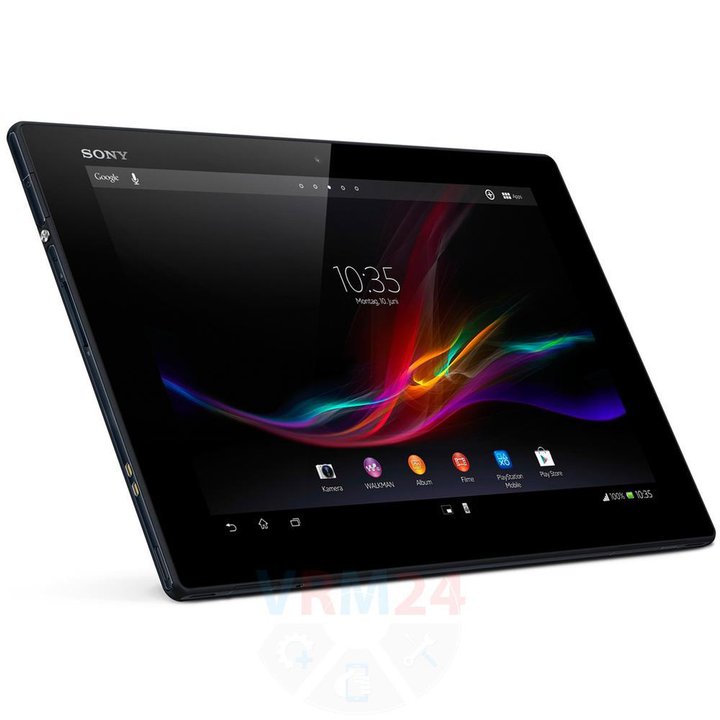

Sony Xperia Tablet Z
Sony Xperia Tablet Z
Сложность разборки:
Сложно
Время разборки:
9 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia Tablet Z (Сони Иксперия Таблет З) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Xperia Tablet Z, Шаг 1/1

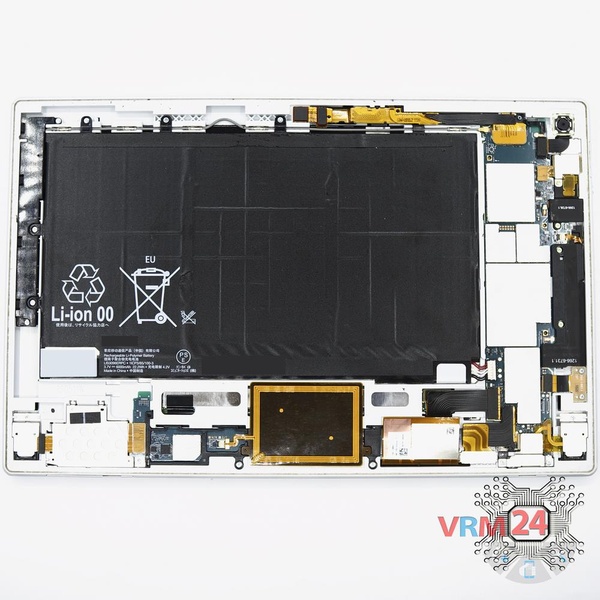

Шаг 1.

Открываем заднюю крышку, более подробно в нашем видео ссылка.

Как разобрать Sony Xperia Tablet Z, Шаг 2/1 Как разобрать Sony Xperia Tablet Z, Шаг 2/2 Как разобрать Sony Xperia Tablet Z, Шаг 2/3

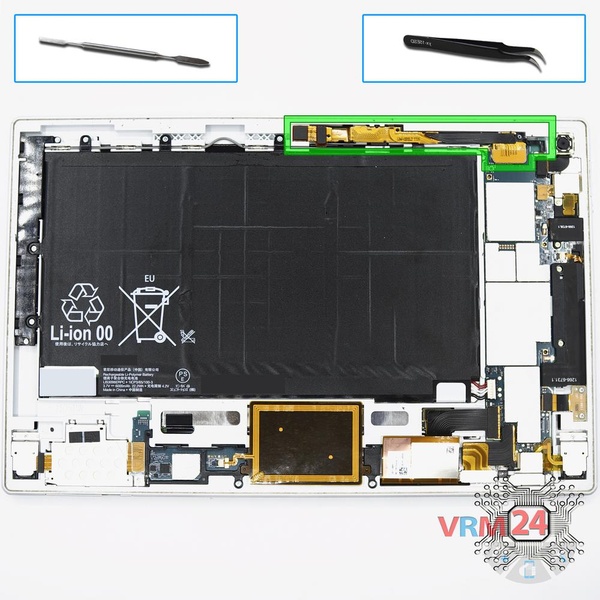

Шаг 2.

Отсоединяем коннектор на печатной плате и снимаем шлейф фронтальной камеры.

Как разобрать Sony Xperia Tablet Z, Шаг 3/1 Как разобрать Sony Xperia Tablet Z, Шаг 3/2

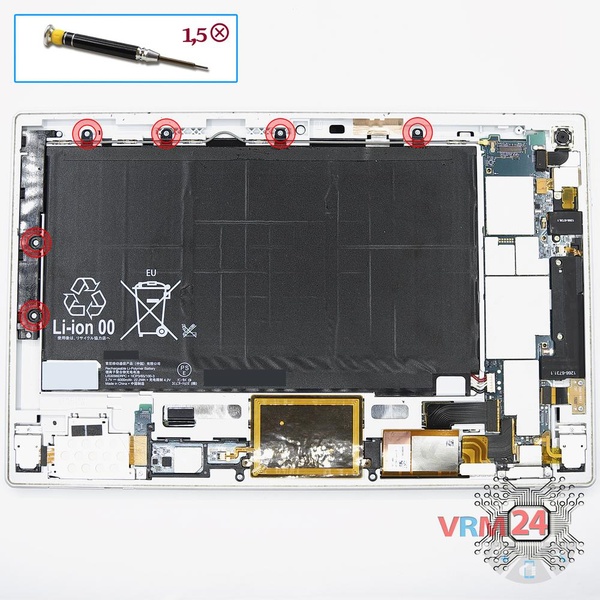

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта по периметру телефона фиксирующих аккумуляторную батарею.

Как разобрать Sony Xperia Tablet Z, Шаг 4/1 Как разобрать Sony Xperia Tablet Z, Шаг 4/2 Как разобрать Sony Xperia Tablet Z, Шаг 4/3

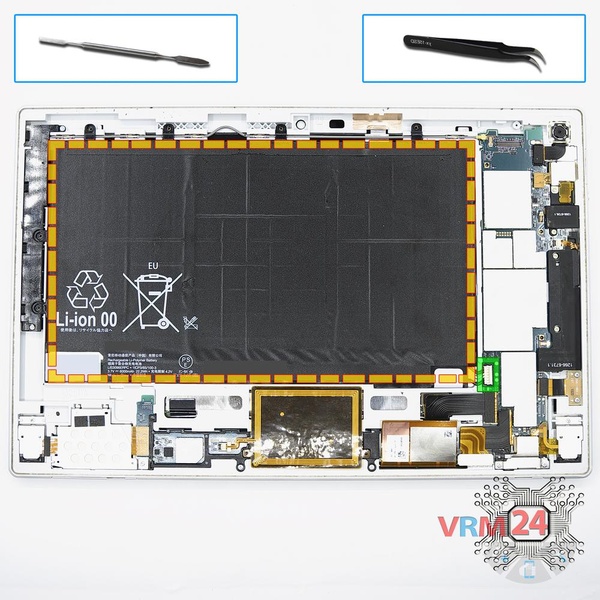

Шаг 4.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.

Как разобрать Sony Xperia Tablet Z, Шаг 5/1 Как разобрать Sony Xperia Tablet Z, Шаг 5/2

Шаг 5.

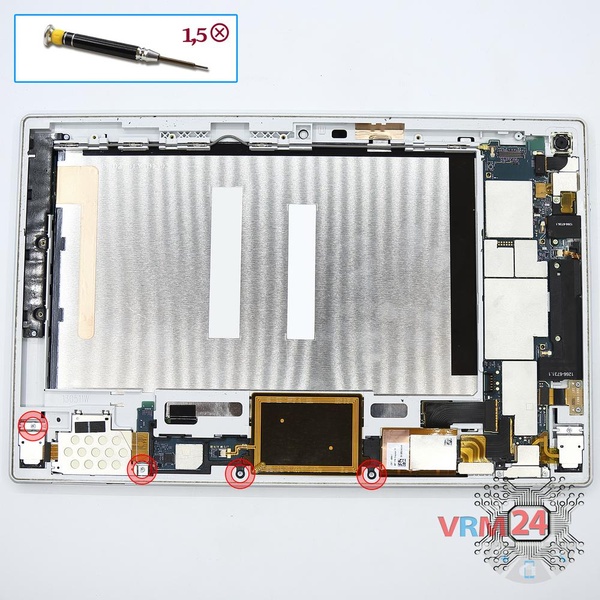

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта в нижней части.

Как разобрать Sony Xperia Tablet Z, Шаг 6/1 Как разобрать Sony Xperia Tablet Z, Шаг 6/2 Как разобрать Sony Xperia Tablet Z, Шаг 6/3

Шаг 6.

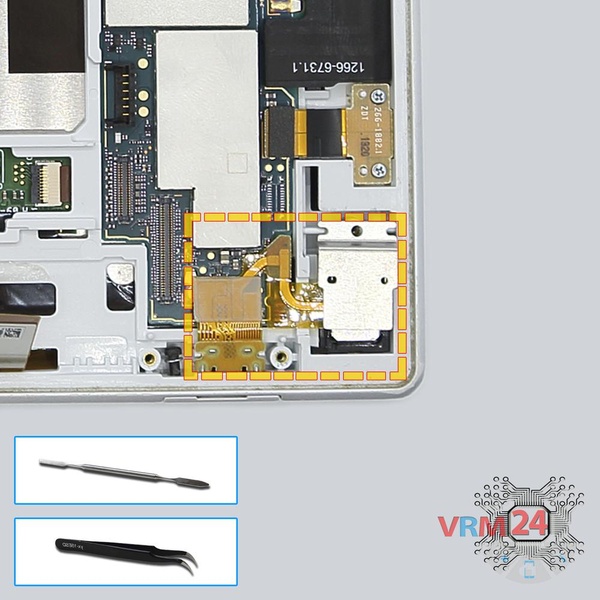

Отсоединяем коннектор на печатной плате и снимаем шлейф с сим и флэш коннектором.

Как разобрать Sony Xperia Tablet Z, Шаг 7/1 Как разобрать Sony Xperia Tablet Z, Шаг 7/2 Как разобрать Sony Xperia Tablet Z, Шаг 7/3

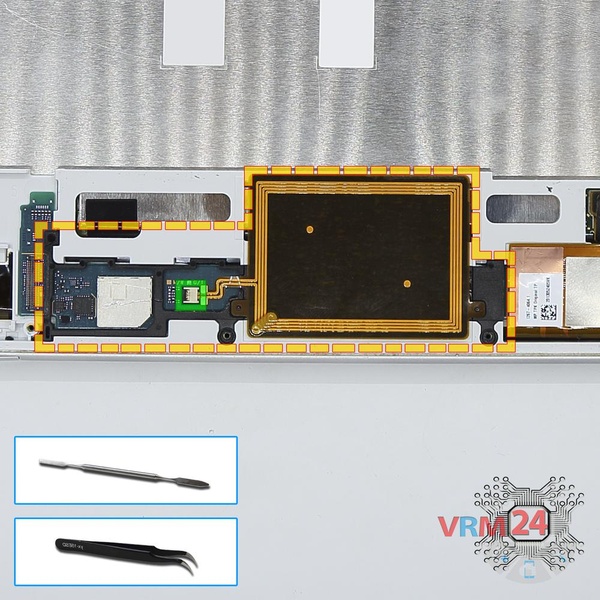

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем вкладыш NFC.

Как разобрать Sony Xperia Tablet Z, Шаг 8/1 Как разобрать Sony Xperia Tablet Z, Шаг 8/2 Как разобрать Sony Xperia Tablet Z, Шаг 8/3

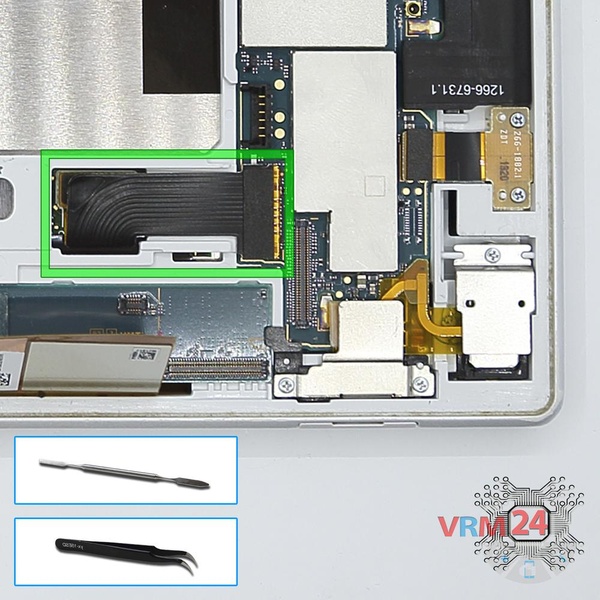

Шаг 8.

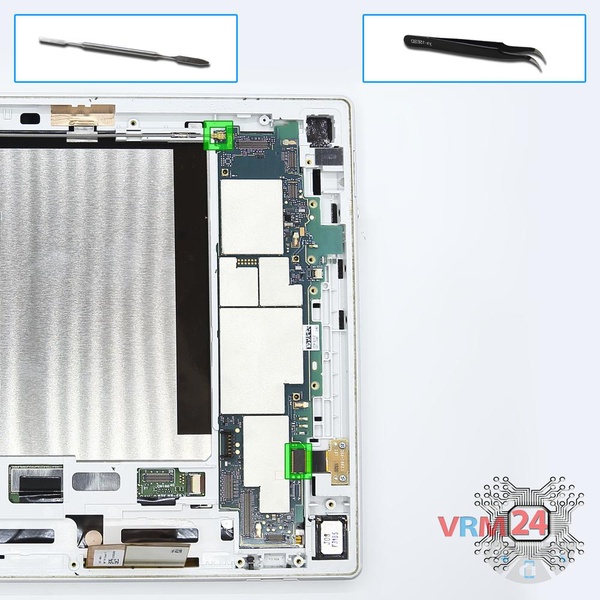

Отсоединяем коннекторы и снимаем межплатный шлейф.

Как разобрать Sony Xperia Tablet Z, Шаг 9/1 Как разобрать Sony Xperia Tablet Z, Шаг 9/2 Как разобрать Sony Xperia Tablet Z, Шаг 9/3

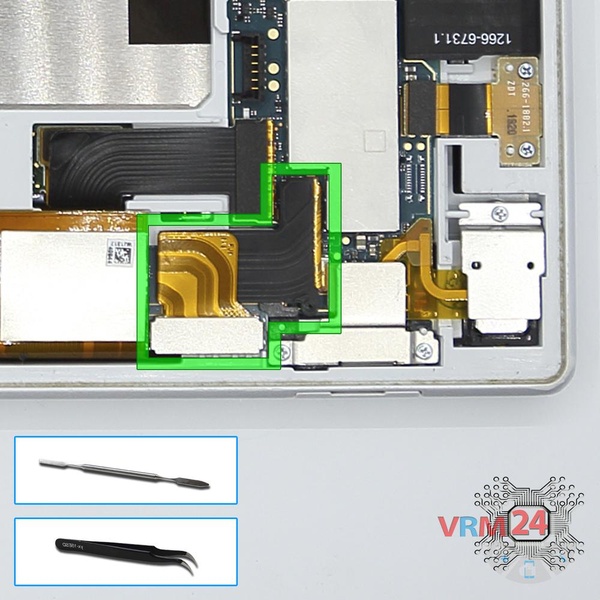

Шаг 9.

Отсоединяем коннекторы и снимаем межплатный шлейф.

Как разобрать Sony Xperia Tablet Z, Шаг 10/1 Как разобрать Sony Xperia Tablet Z, Шаг 10/2

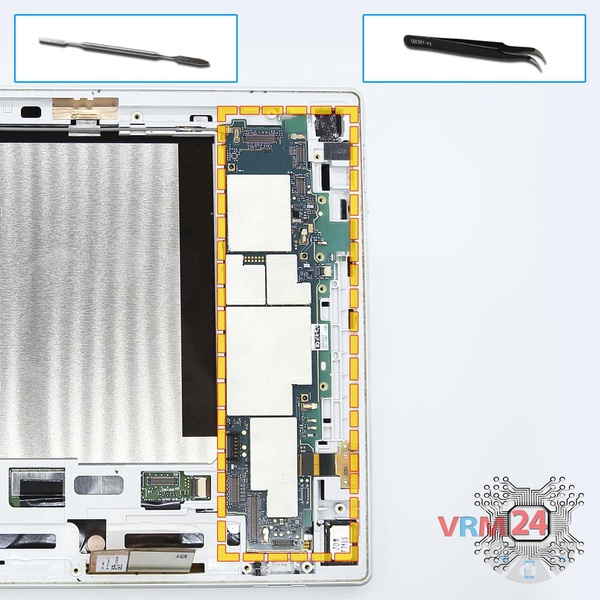

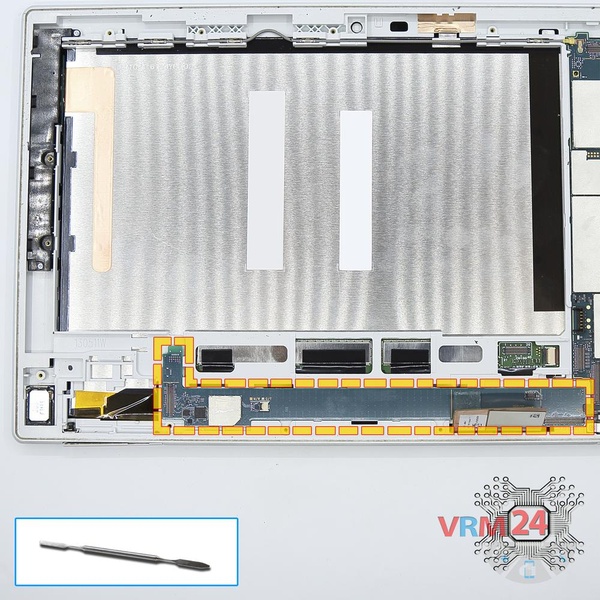

Шаг 10.

Снимаем печатную плату.

Как разобрать Sony Xperia Tablet Z, Шаг 11/1 Как разобрать Sony Xperia Tablet Z, Шаг 11/2

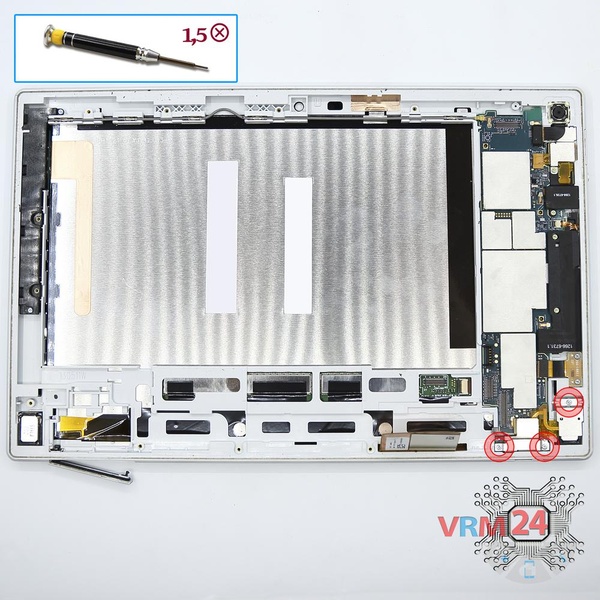

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в нижней части устройства.

Как разобрать Sony Xperia Tablet Z, Шаг 12/1 Как разобрать Sony Xperia Tablet Z, Шаг 12/2

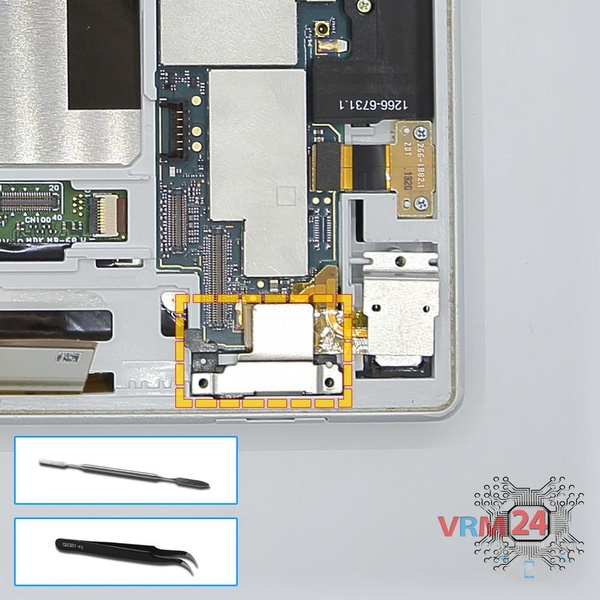

Шаг 12.

Отсоединяем планку-фиксатор и уплотнитель.

Как разобрать Sony Xperia Tablet Z, Шаг 13/1 Как разобрать Sony Xperia Tablet Z, Шаг 13/2

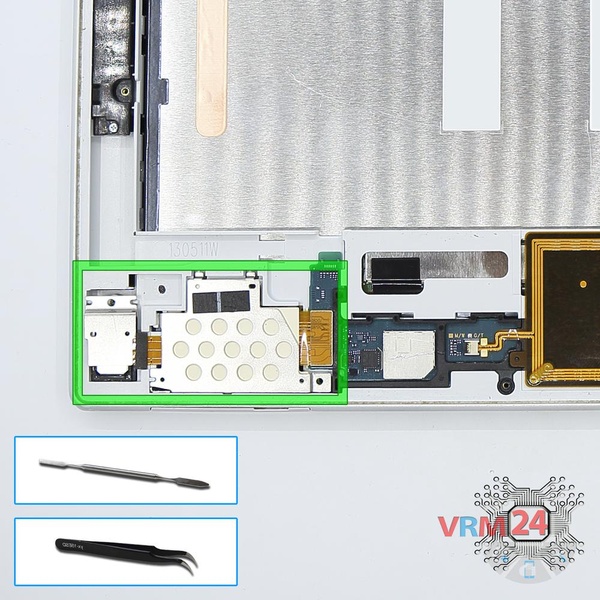

Шаг 13.

Отсоединяем шлейф.
Как разобрать Sony Xperia Tablet Z, Шаг 14/1 Как разобрать Sony Xperia Tablet Z, Шаг 14/2

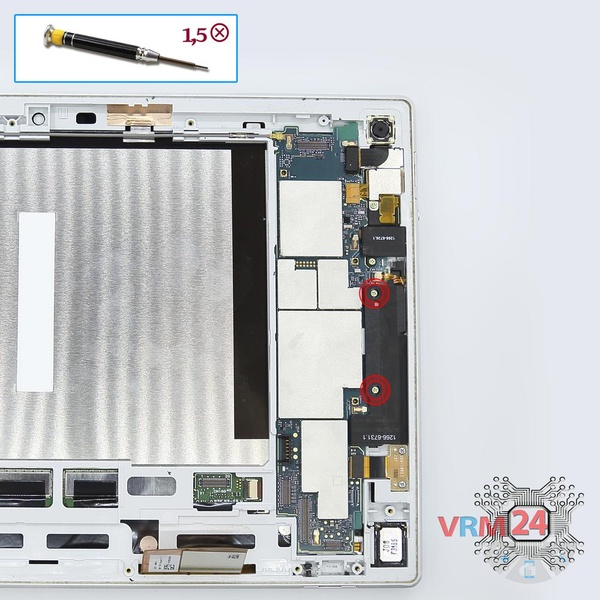

Шаг 14.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на блоке с динамиком.

Как разобрать Sony Xperia Tablet Z, Шаг 15/1 Как разобрать Sony Xperia Tablet Z, Шаг 15/2 Как разобрать Sony Xperia Tablet Z, Шаг 15/3

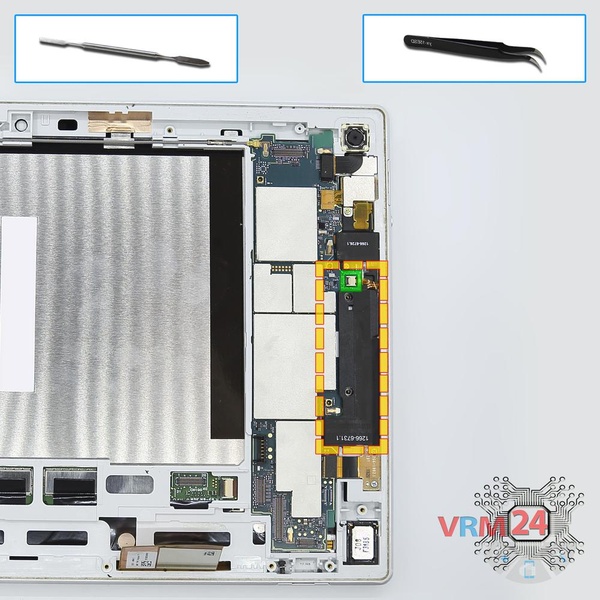

Шаг 15.

Отсоединяем коннектор на печатной плате и снимаем блок с динамиком.
Как разобрать Sony Xperia Tablet Z, Шаг 16/1 Как разобрать Sony Xperia Tablet Z, Шаг 16/2

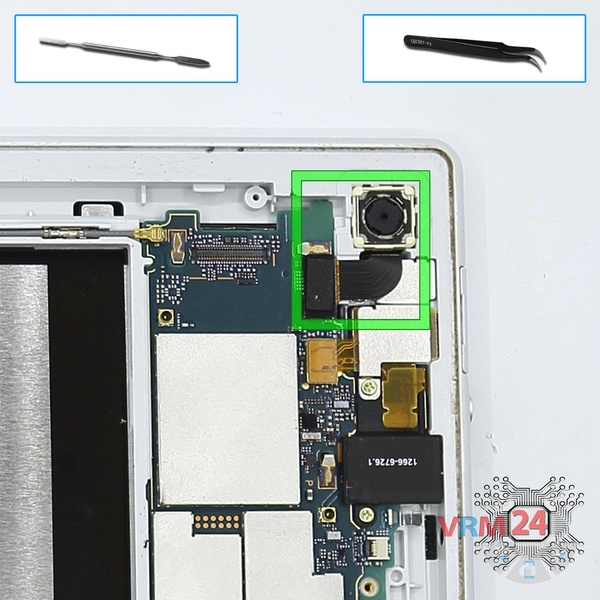

Шаг 16.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Как разобрать Sony Xperia Tablet Z, Шаг 17/1 Как разобрать Sony Xperia Tablet Z, Шаг 17/2

Шаг 17.

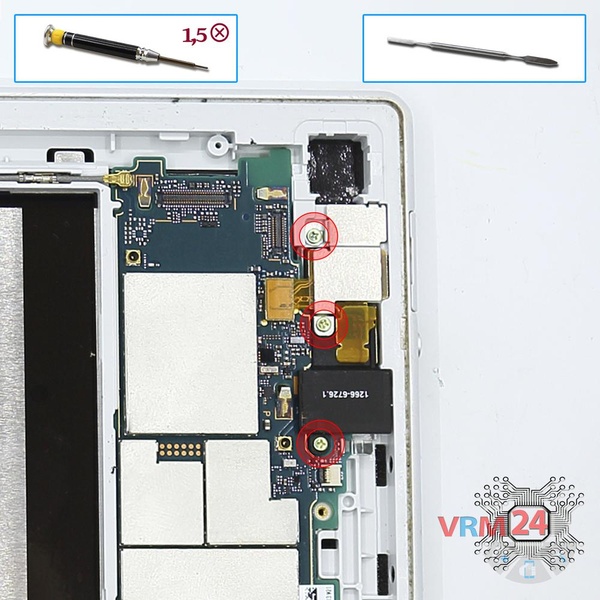

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем фиксирующую панель.
Как разобрать Sony Xperia Tablet Z, Шаг 18/1 Как разобрать Sony Xperia Tablet Z, Шаг 18/2 Как разобрать Sony Xperia Tablet Z, Шаг 18/3

Шаг 18.

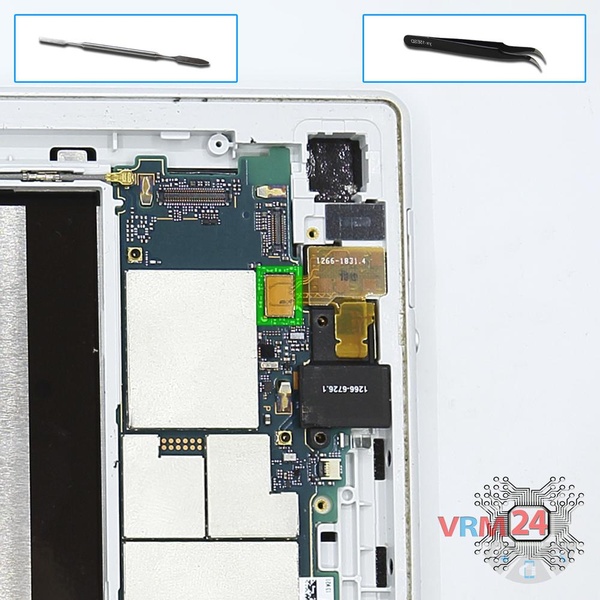

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.
Как разобрать Sony Xperia Tablet Z, Шаг 19/1 Как разобрать Sony Xperia Tablet Z, Шаг 19/2

Шаг 19.

Отсоединяем коннекторы на печатной плате.
Как разобрать Sony Xperia Tablet Z, Шаг 20/1 Как разобрать Sony Xperia Tablet Z, Шаг 20/2

Шаг 20.

Снимаем печатную плату.
Как разобрать Sony Xperia Tablet Z, Шаг 21/1 Как разобрать Sony Xperia Tablet Z, Шаг 21/2 Как разобрать Sony Xperia Tablet Z, Шаг 21/3

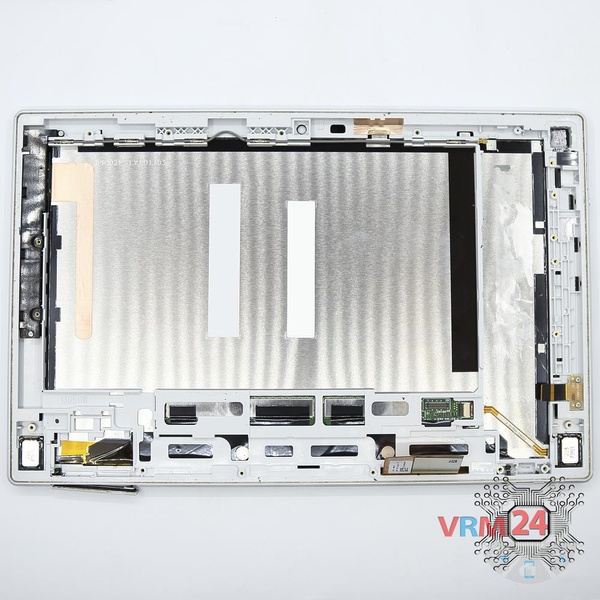

Шаг 21.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia Tablet Z от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia Tablet Z
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Sony Xperia Tablet Z — Сони Иксперия Таблет З, выпущенных для рынков разных стран.
