Сложность разборки:
Легко
Время разборки:
12 мин

Рекомендованные инструменты

Разборка мобильного девайса Sony Xperia X Performance (Sony Xperia X Performance F8131, Dual F8132) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Sony Xperia X Performance, Шаг 1/1 Как разобрать Sony Xperia X Performance, Шаг 1/2

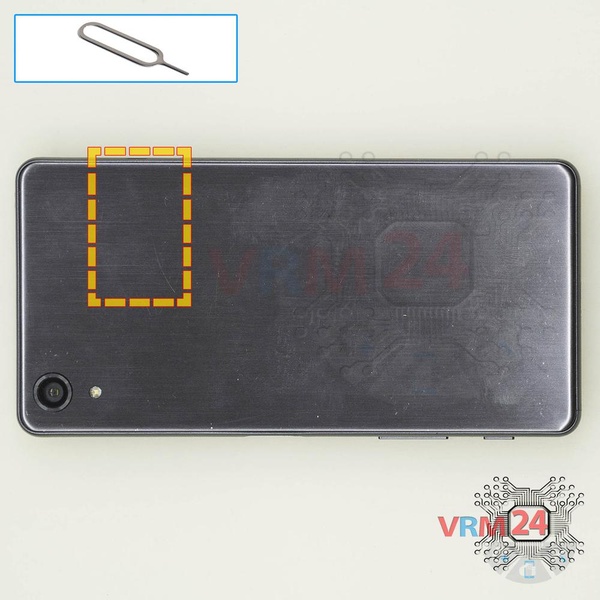

Шаг 1

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Sony Xperia X Performance, Шаг 2/1 Как разобрать Sony Xperia X Performance, Шаг 2/2

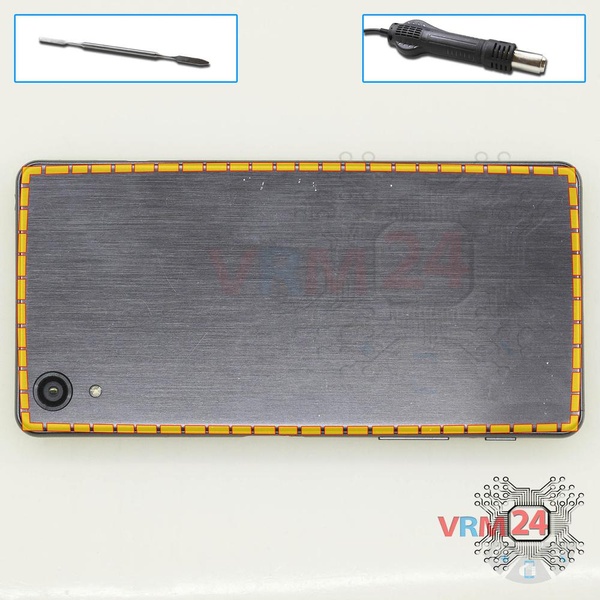

Шаг 2

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Sony Xperia X Performance, Шаг 3/1 Как разобрать Sony Xperia X Performance, Шаг 3/2

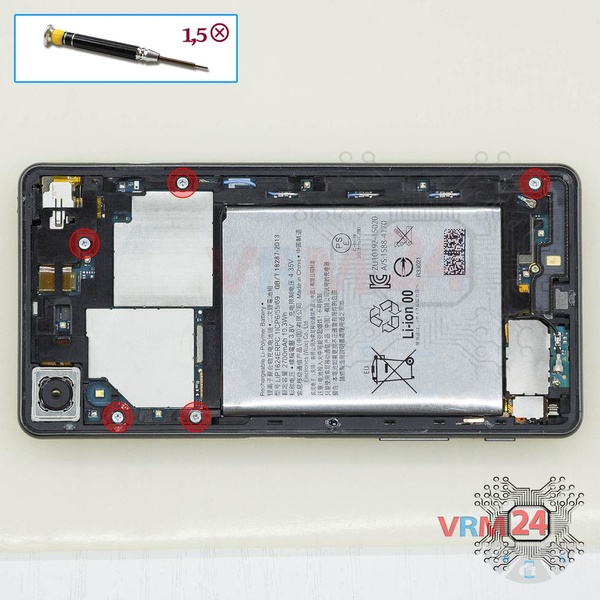

Шаг 3

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.

Как разобрать Sony Xperia X Performance, Шаг 4/1 Как разобрать Sony Xperia X Performance, Шаг 4/2

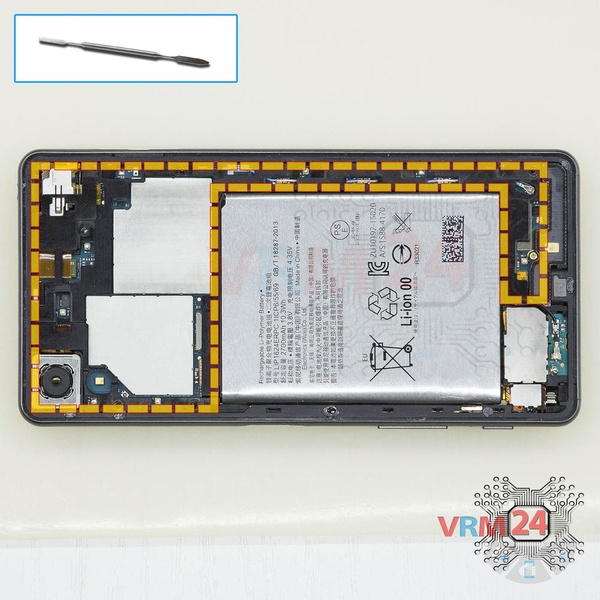

Шаг 4

Отсоединяем среднюю рамку.

Как разобрать Sony Xperia X Performance, Шаг 5/1 Как разобрать Sony Xperia X Performance, Шаг 5/2

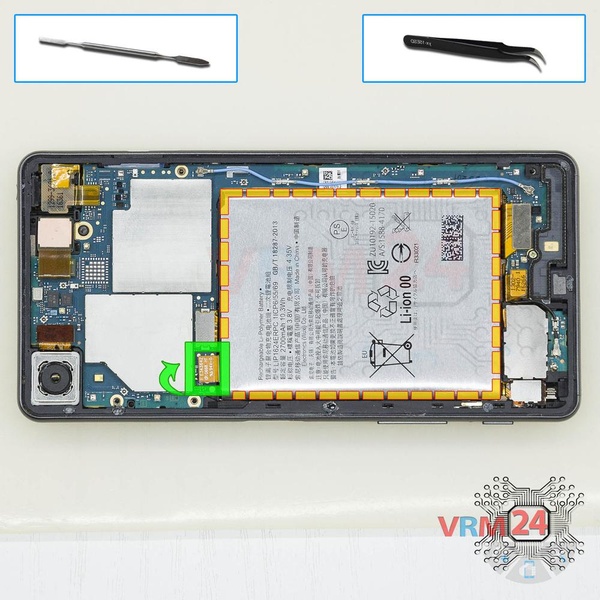

Шаг 5

Отсоединяем коннектор и вынимаем аккумуляторную батарею.

Как разобрать Sony Xperia X Performance, Шаг 6/1 Как разобрать Sony Xperia X Performance, Шаг 6/2

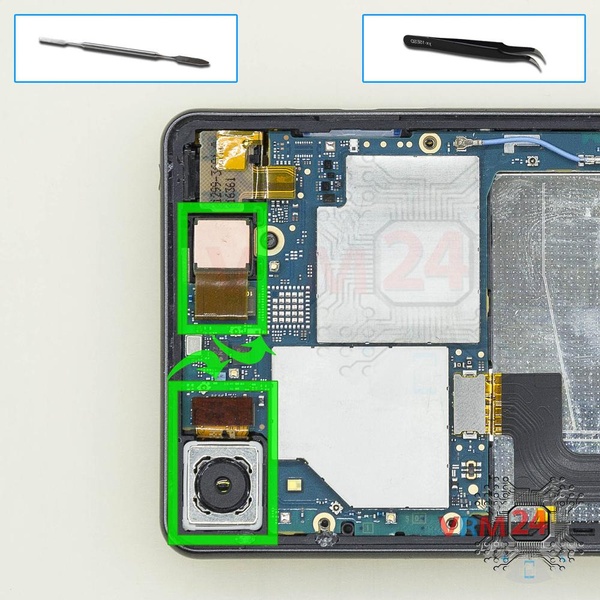

Шаг 6

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Sony Xperia X Performance, Шаг 7/1 Как разобрать Sony Xperia X Performance, Шаг 7/2

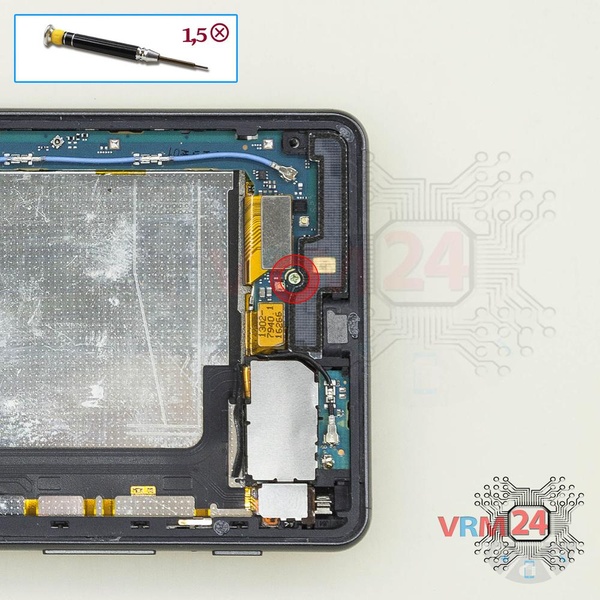

Шаг 7

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт.

Как разобрать Sony Xperia X Performance, Шаг 8/1 Как разобрать Sony Xperia X Performance, Шаг 8/2

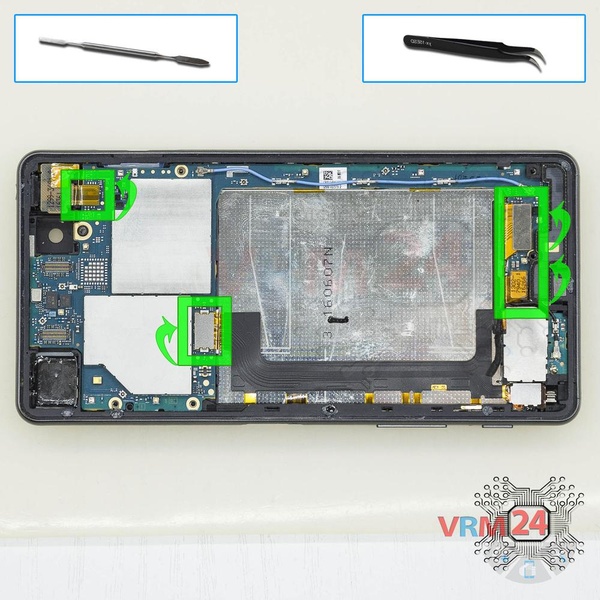

Шаг 8

Отсоединяем коннекторы на печатной плате.

Как разобрать Sony Xperia X Performance, Шаг 9/1 Как разобрать Sony Xperia X Performance, Шаг 9/2

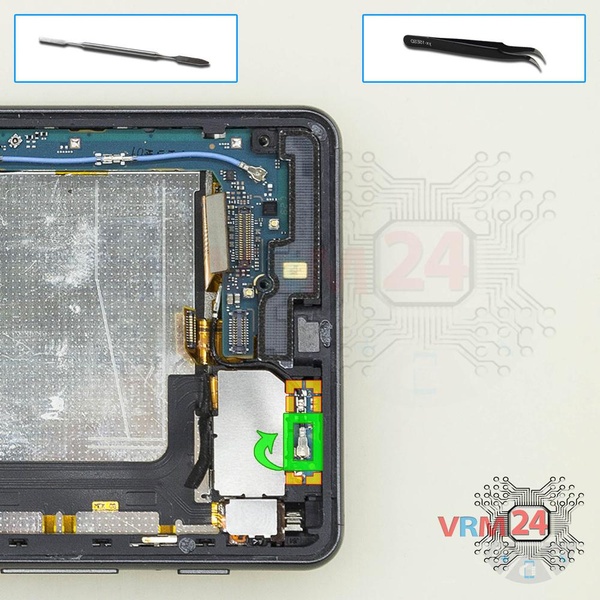

Шаг 9

Отсоединяем малую плату.

Как разобрать Sony Xperia X Performance, Шаг 10/1 Как разобрать Sony Xperia X Performance, Шаг 10/2

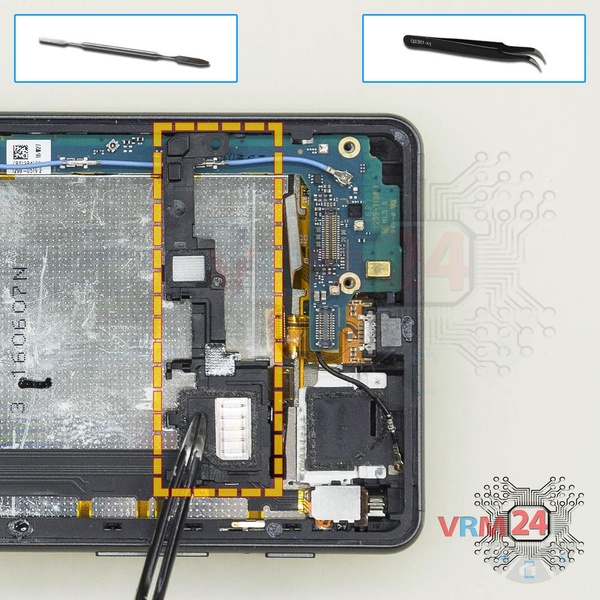

Шаг 10

Отсоединяем и вынимаем динамик.

Как разобрать Sony Xperia X Performance, Шаг 11/1 Как разобрать Sony Xperia X Performance, Шаг 11/2

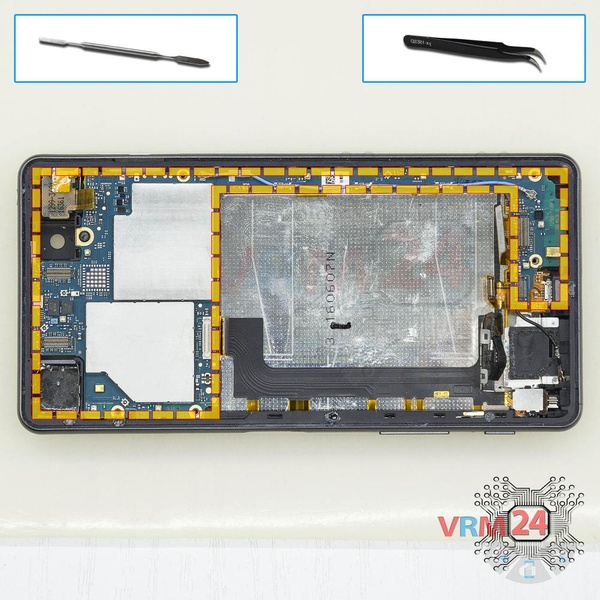

Шаг 11

Снимаем печатную плату.

Как разобрать Sony Xperia X Performance, Шаг 12/1 Как разобрать Sony Xperia X Performance, Шаг 12/2

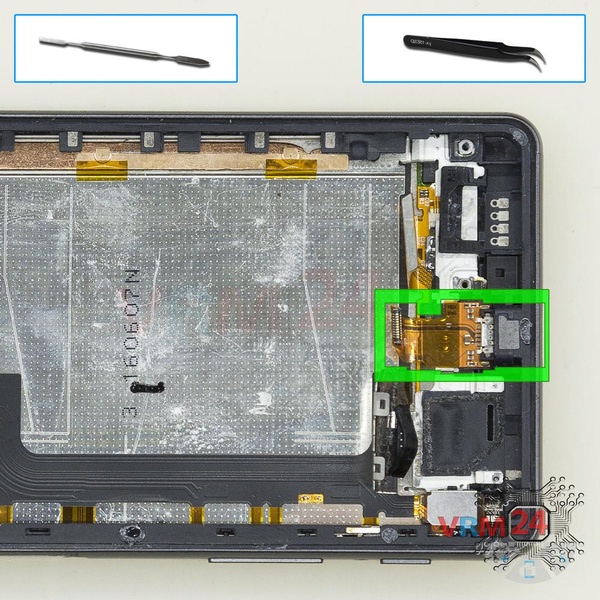

Шаг 12

Отсоединяем и вынимаем разъем зарядки.

Как разобрать Sony Xperia X Performance, Шаг 13/1 Как разобрать Sony Xperia X Performance, Шаг 13/2 Как разобрать Sony Xperia X Performance, Шаг 13/3

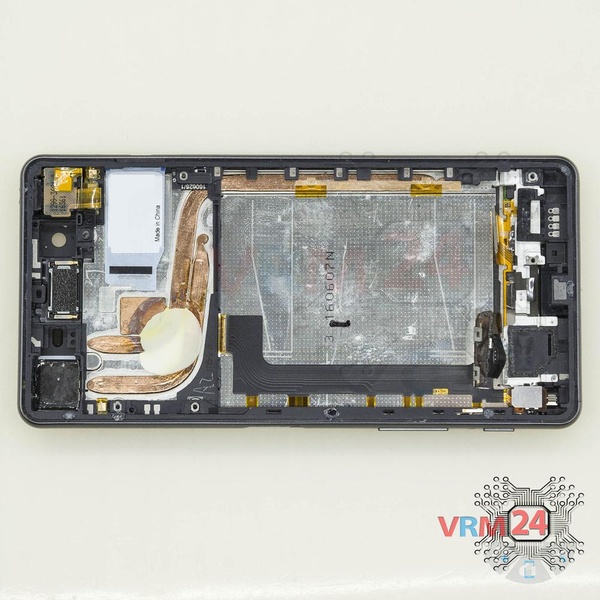

Шаг 13

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia X Performance от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Sony Xperia X Performance — Sony Xperia X Performance F8131, Dual F8132, выпущенных для рынков разных стран.
