Сложность разборки:
Легко
Время разборки:
12 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Sony Xperia XA2 Dual (Сони Иксперия ХА2 Дуал) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Sony Xperia XA2 Dual, Шаг 1/1 Как разобрать Sony Xperia XA2 Dual, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Sony Xperia XA2 Dual, Шаг 2/1 Как разобрать Sony Xperia XA2 Dual, Шаг 2/2

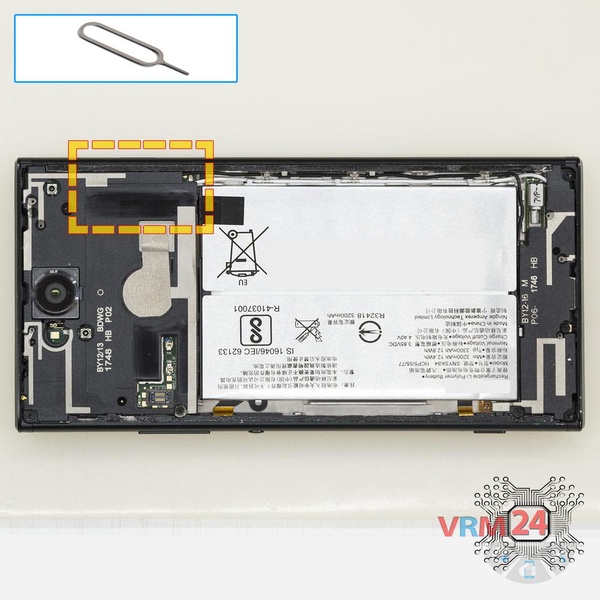

Шаг 2.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Sony Xperia XA2 Dual, Шаг 3/1 Как разобрать Sony Xperia XA2 Dual, Шаг 3/2

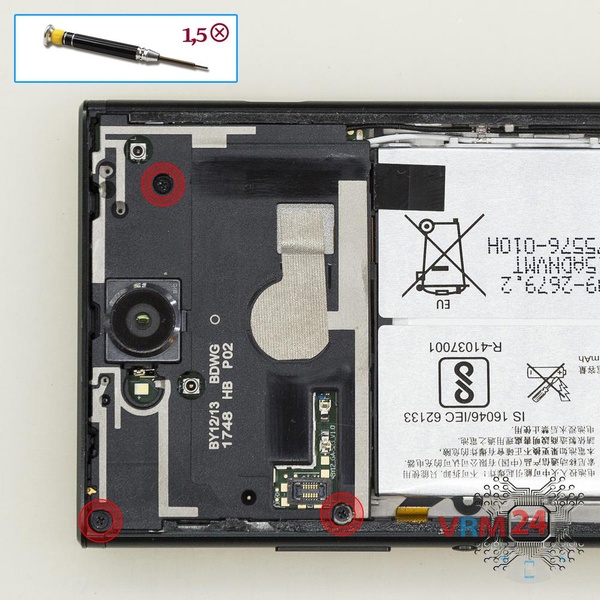

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта.


Как разобрать Sony Xperia XA2 Dual, Шаг 4/1 Как разобрать Sony Xperia XA2 Dual, Шаг 4/2

Шаг 4.

Отсоединяем верхнюю крышку.


Как разобрать Sony Xperia XA2 Dual, Шаг 5/1 Как разобрать Sony Xperia XA2 Dual, Шаг 5/2 Как разобрать Sony Xperia XA2 Dual, Шаг 5/3

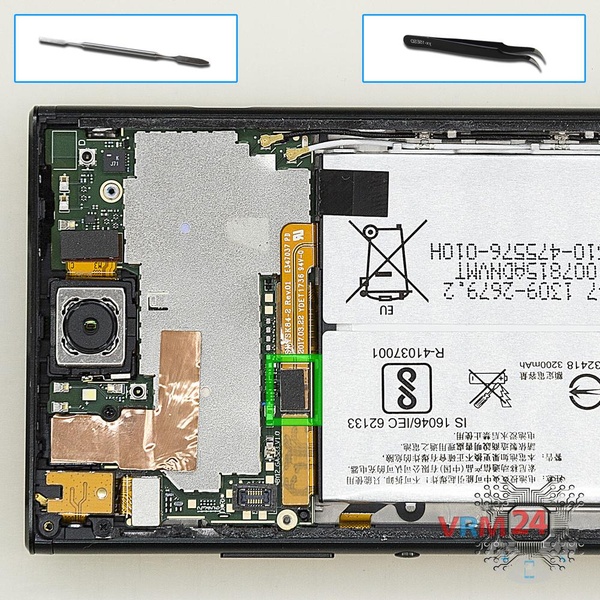

Шаг 5.

Отсоединяем коннектор акб.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Sony Xperia XA2 Dual, Шаг 6/1 Как разобрать Sony Xperia XA2 Dual, Шаг 6/2

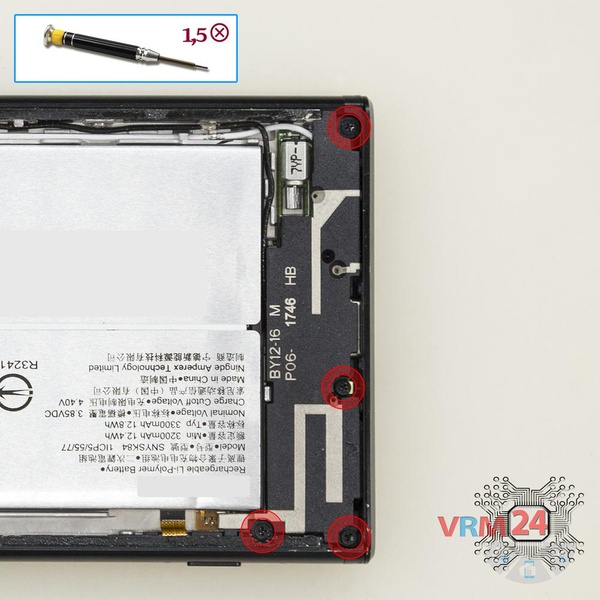

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта в нижней части.


Как разобрать Sony Xperia XA2 Dual, Шаг 7/1 Как разобрать Sony Xperia XA2 Dual, Шаг 7/2

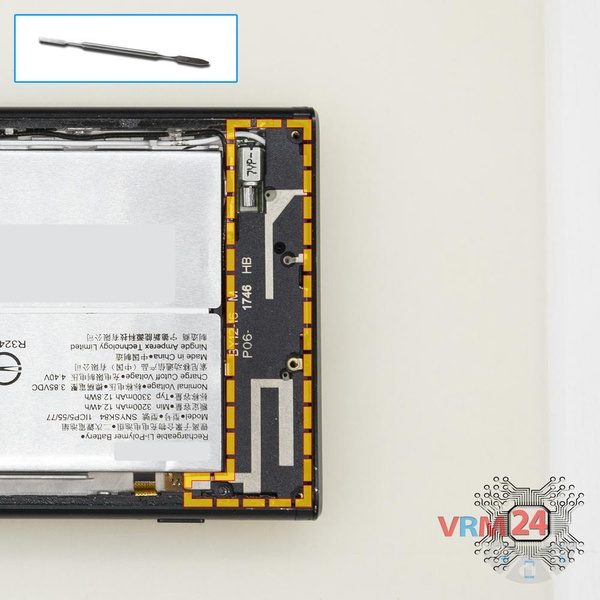

Шаг 7.

Отсоединяем блок с динамиком и антеннами.


Как разобрать Sony Xperia XA2 Dual, Шаг 8/1 Как разобрать Sony Xperia XA2 Dual, Шаг 8/2

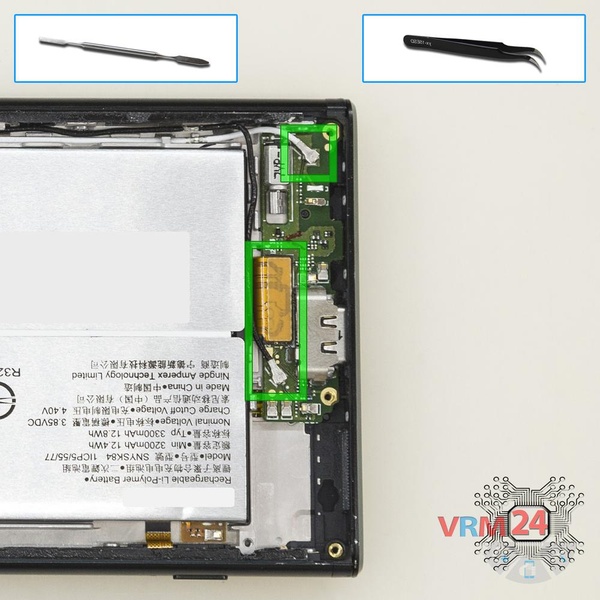

Шаг 8.

Отсоединяем коннекторы на печатной плате.


Как разобрать Sony Xperia XA2 Dual, Шаг 9/1 Как разобрать Sony Xperia XA2 Dual, Шаг 9/2

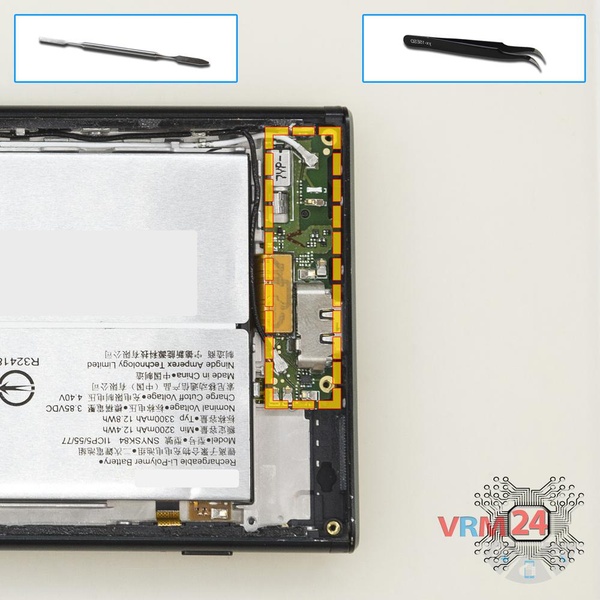

Шаг 9.

Снимаем нижнюю печатную плату.


Как разобрать Sony Xperia XA2 Dual, Шаг 10/1 Как разобрать Sony Xperia XA2 Dual, Шаг 10/2 Как разобрать Sony Xperia XA2 Dual, Шаг 10/3

Шаг 10.

Отсоединяем коннекторы на печатной плате.


Как разобрать Sony Xperia XA2 Dual, Шаг 11/1 Как разобрать Sony Xperia XA2 Dual, Шаг 11/2

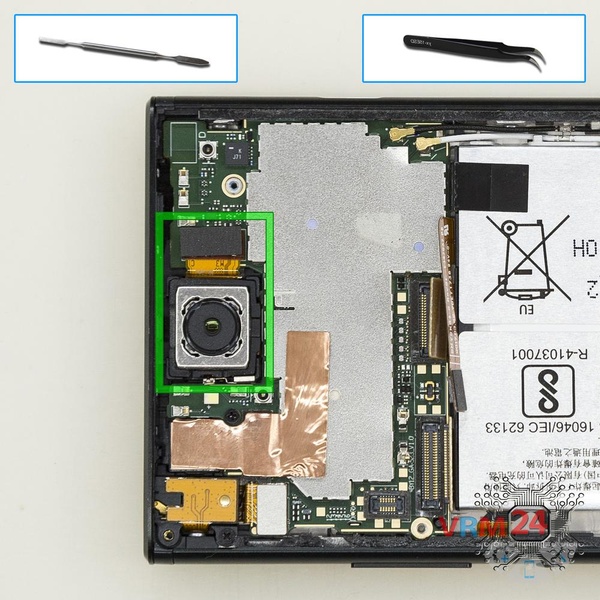

Шаг 11.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.


Как разобрать Sony Xperia XA2 Dual, Шаг 12/1 Как разобрать Sony Xperia XA2 Dual, Шаг 12/2

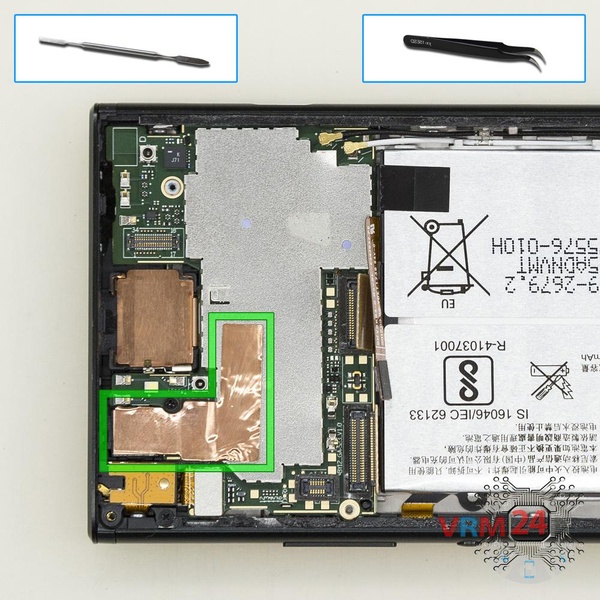

Шаг 12.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Sony Xperia XA2 Dual, Шаг 13/1 Как разобрать Sony Xperia XA2 Dual, Шаг 13/2

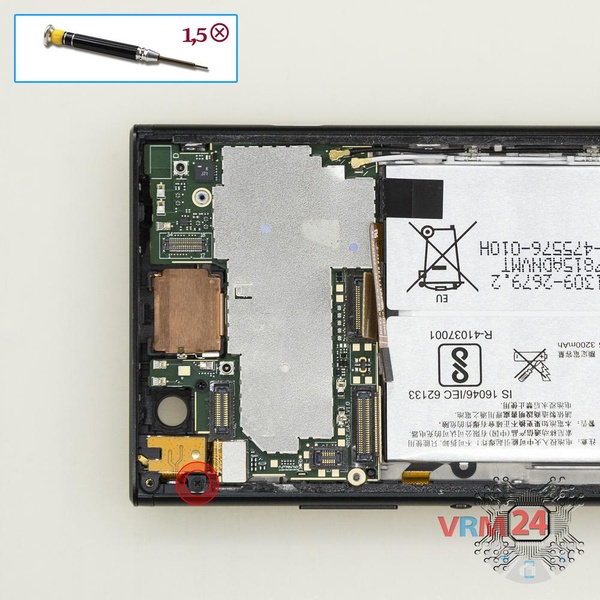

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.


Как разобрать Sony Xperia XA2 Dual, Шаг 14/1 Как разобрать Sony Xperia XA2 Dual, Шаг 14/2 Как разобрать Sony Xperia XA2 Dual, Шаг 14/3

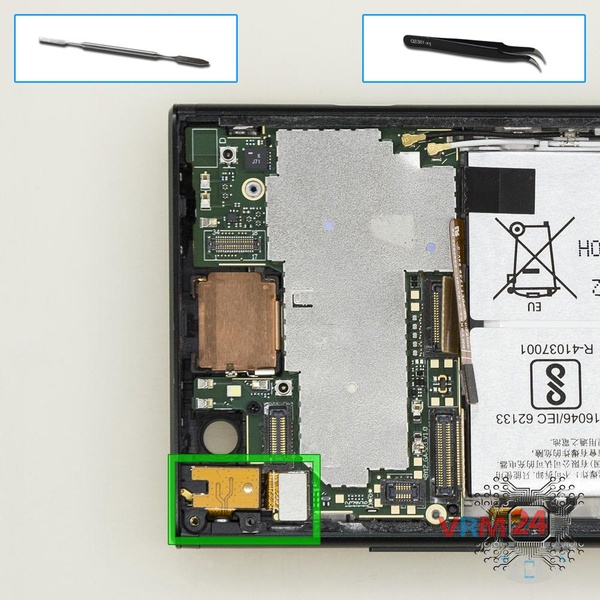

Шаг 14.

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.


Как разобрать Sony Xperia XA2 Dual, Шаг 15/1 Как разобрать Sony Xperia XA2 Dual, Шаг 15/2

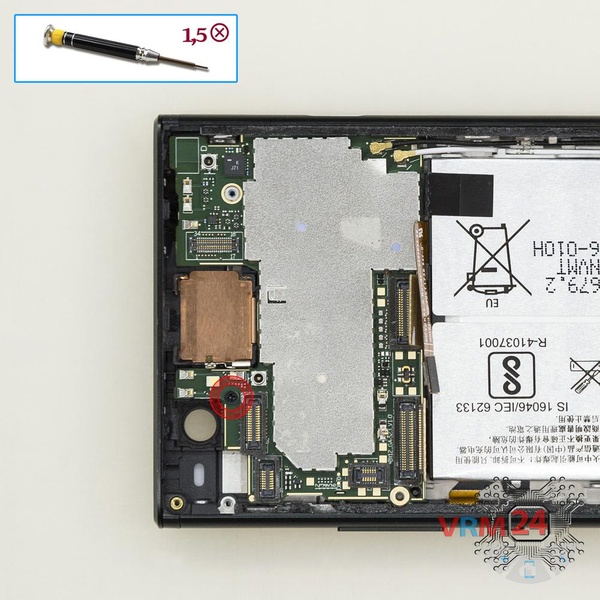

Шаг 15.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.


Как разобрать Sony Xperia XA2 Dual, Шаг 16/1 Как разобрать Sony Xperia XA2 Dual, Шаг 16/2

Шаг 16.

Снимаем печатную плату.


Как разобрать Sony Xperia XA2 Dual, Шаг 17/1 Как разобрать Sony Xperia XA2 Dual, Шаг 17/2 Как разобрать Sony Xperia XA2 Dual, Шаг 17/3

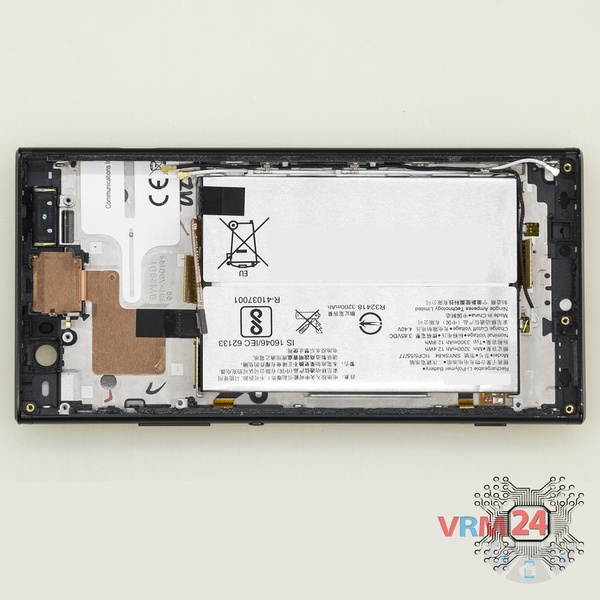

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia XA2 Dual от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Sony Xperia XA2 Dual — Сони Иксперия ХА2 Дуал, выпущенных для рынков разных стран.
