Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Sony Xperia XA2 Plus (Сони Иксперия ХА2 Плюс H4413) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Sony Xperia XA2 Plus, Шаг 1/1 Как разобрать Sony Xperia XA2 Plus, Шаг 1/2

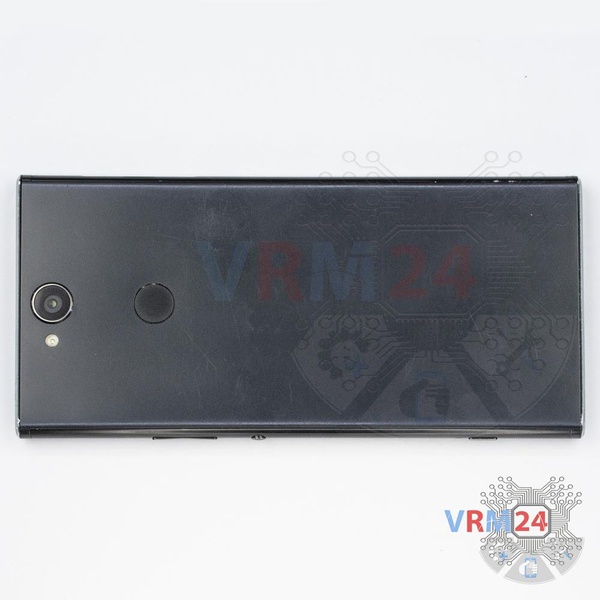

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Sony Xperia XA2 Plus, Шаг 2/1 Как разобрать Sony Xperia XA2 Plus, Шаг 2/2 Как разобрать Sony Xperia XA2 Plus, Шаг 2/3 Как разобрать Sony Xperia XA2 Plus, Шаг 2/4

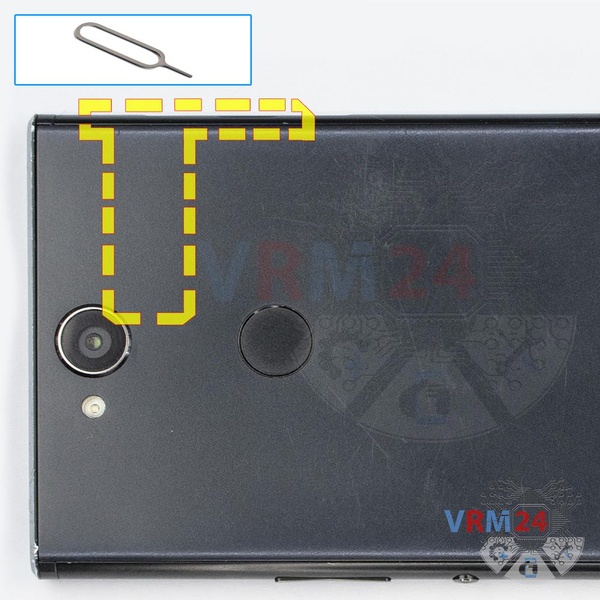

Шаг 2. Вынимаем Лоток карт

Открываем защитную планку, закрывающую лоток Сим карт и Карты памяти, и извлекаем его.


Как разобрать Sony Xperia XA2 Plus, Шаг 3/1 Как разобрать Sony Xperia XA2 Plus, Шаг 3/2 Как разобрать Sony Xperia XA2 Plus, Шаг 3/3 Как разобрать Sony Xperia XA2 Plus, Шаг 3/4 Как разобрать Sony Xperia XA2 Plus, Шаг 3/5 Как разобрать Sony Xperia XA2 Plus, Шаг 3/6 Как разобрать Sony Xperia XA2 Plus, Шаг 3/7 Как разобрать Sony Xperia XA2 Plus, Шаг 3/8

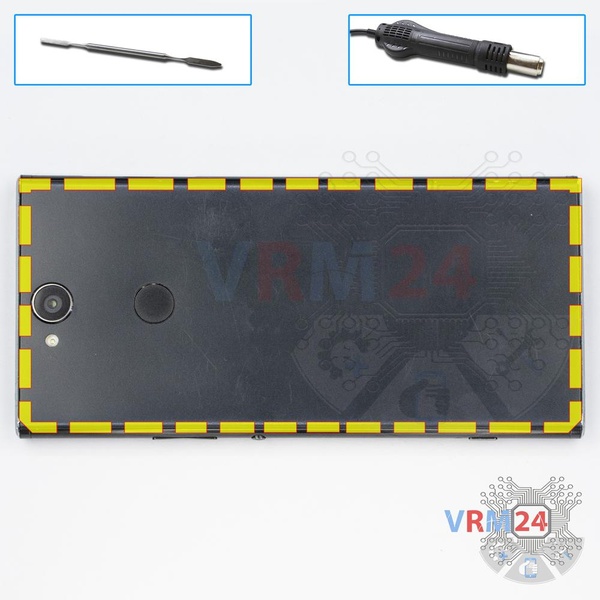

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Sony Xperia XA2 Plus, Шаг 4/1 Как разобрать Sony Xperia XA2 Plus, Шаг 4/2 Как разобрать Sony Xperia XA2 Plus, Шаг 4/3

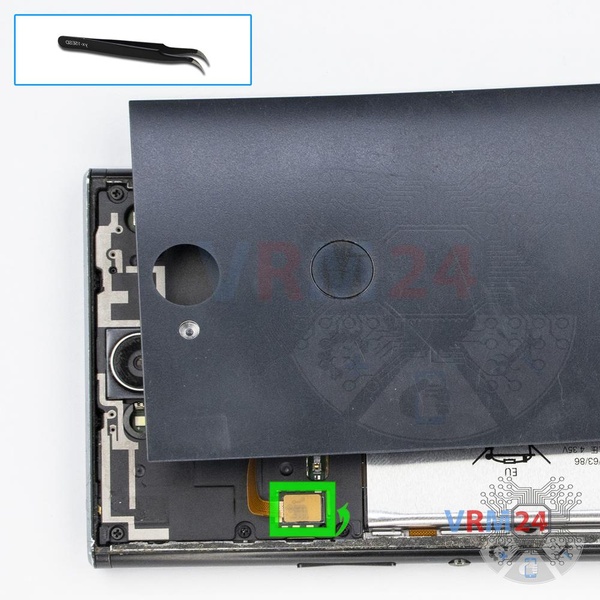

Шаг 4. Отсоединяем коннектор

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.


Как разобрать Sony Xperia XA2 Plus, Шаг 5/1 Как разобрать Sony Xperia XA2 Plus, Шаг 5/2 Как разобрать Sony Xperia XA2 Plus, Шаг 5/3

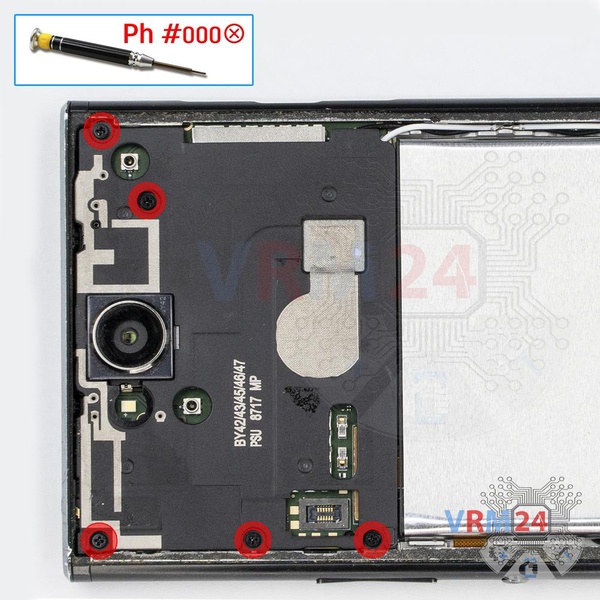

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 5 винтов.


Как разобрать Sony Xperia XA2 Plus, Шаг 6/1 Как разобрать Sony Xperia XA2 Plus, Шаг 6/2 Как разобрать Sony Xperia XA2 Plus, Шаг 6/3

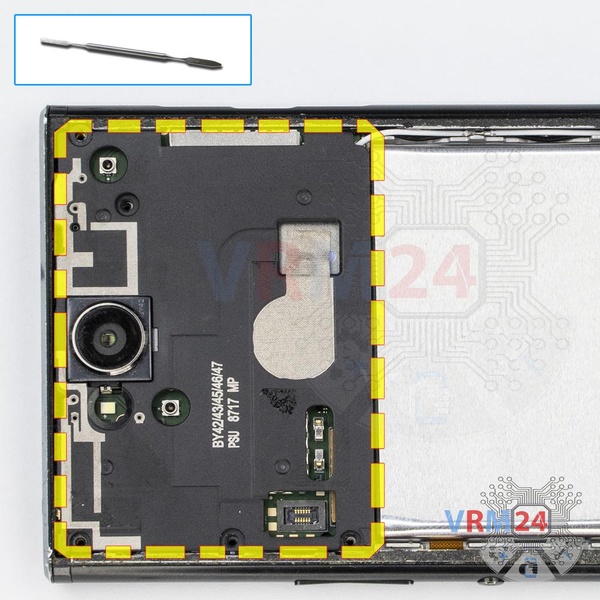

Шаг 6. Открываем крышку

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.


Как разобрать Sony Xperia XA2 Plus, Шаг 7/1 Как разобрать Sony Xperia XA2 Plus, Шаг 7/2 Как разобрать Sony Xperia XA2 Plus, Шаг 7/3 Как разобрать Sony Xperia XA2 Plus, Шаг 7/4

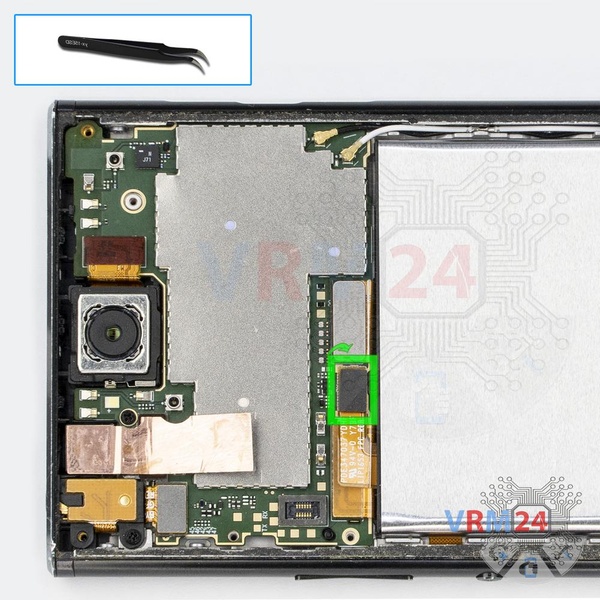

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели Sony Xperia XA2 Plus H4413, установлен аккумулятор (АКБ) LIP1653ERPC емкостью 3580 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать Sony Xperia XA2 Plus, Шаг 8/1 Как разобрать Sony Xperia XA2 Plus, Шаг 8/2 Как разобрать Sony Xperia XA2 Plus, Шаг 8/3

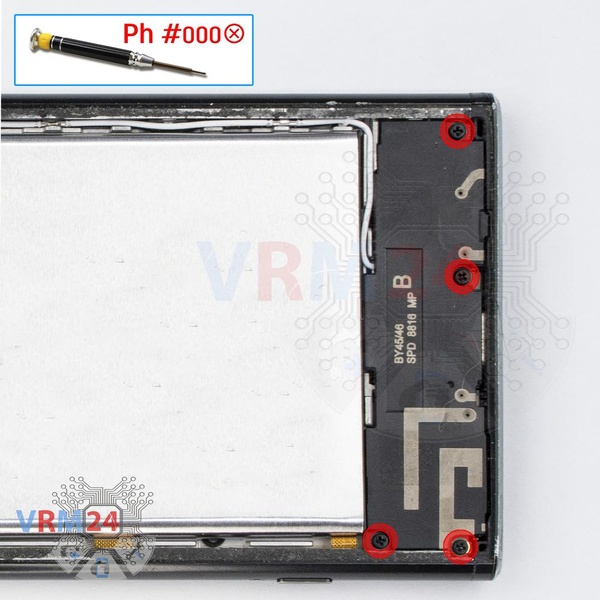

Шаг 8. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 4 винта в нижней части.


Как разобрать Sony Xperia XA2 Plus, Шаг 9/1 Как разобрать Sony Xperia XA2 Plus, Шаг 9/2 Как разобрать Sony Xperia XA2 Plus, Шаг 9/3

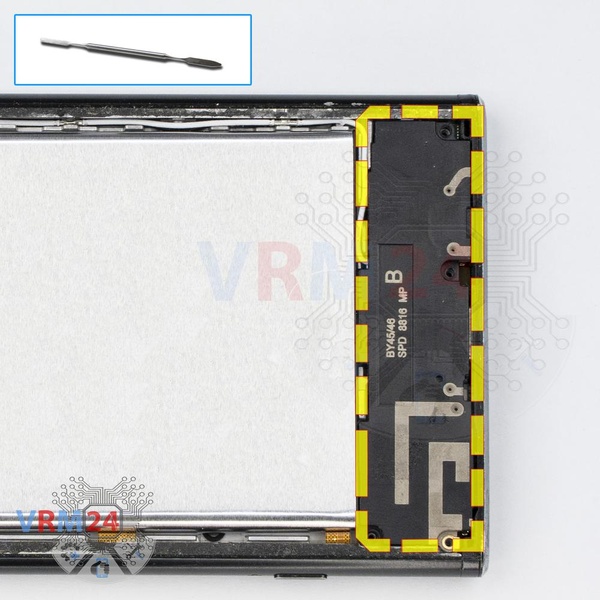

Шаг 9. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать Sony Xperia XA2 Plus, Шаг 10/1 Как разобрать Sony Xperia XA2 Plus, Шаг 10/2

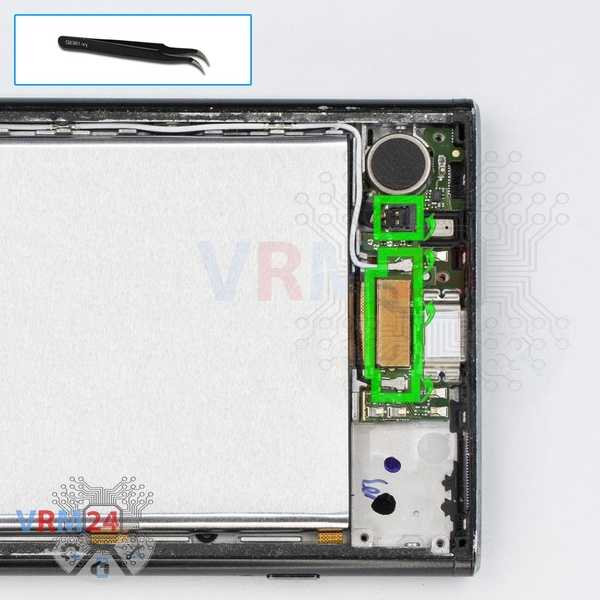

Шаг 10. Отсоединяем коннекторы

Отсоединяем коннектор коаксиального кабеля, шлейф на основную плату и коннектор проводов на вибромотор, на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.


Как разобрать Sony Xperia XA2 Plus, Шаг 11/1 Как разобрать Sony Xperia XA2 Plus, Шаг 11/2 Как разобрать Sony Xperia XA2 Plus, Шаг 11/3

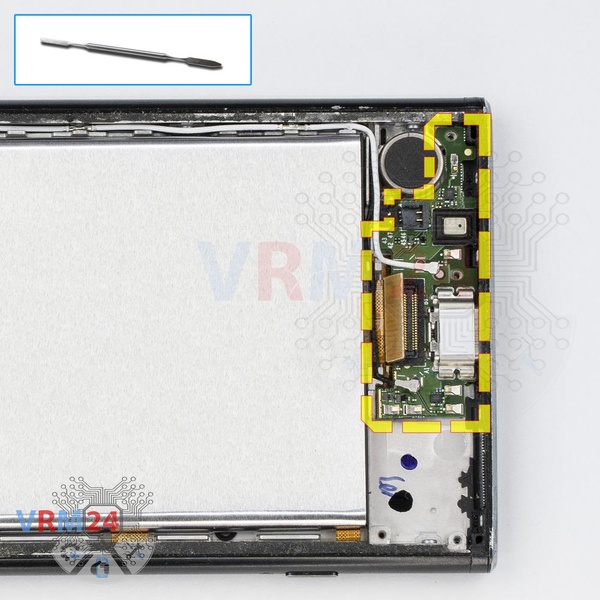

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Sony Xperia XA2 Plus, Шаг 12/1 Как разобрать Sony Xperia XA2 Plus, Шаг 12/2 Как разобрать Sony Xperia XA2 Plus, Шаг 12/3 Как разобрать Sony Xperia XA2 Plus, Шаг 12/4

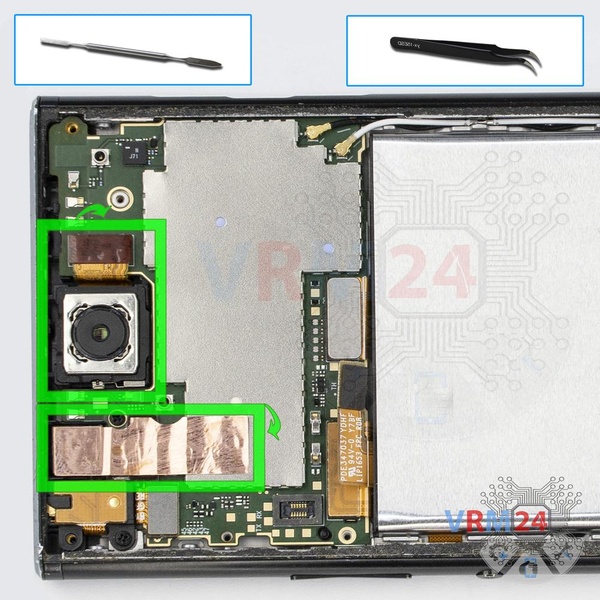

Шаг 12. Отсоединяем камеры

Отсоединяем коннектор на печатной плате и снимаем основную и фронтальную камеры.


Как разобрать Sony Xperia XA2 Plus, Шаг 13/1 Как разобрать Sony Xperia XA2 Plus, Шаг 13/2 Как разобрать Sony Xperia XA2 Plus, Шаг 13/3 Как разобрать Sony Xperia XA2 Plus, Шаг 13/4

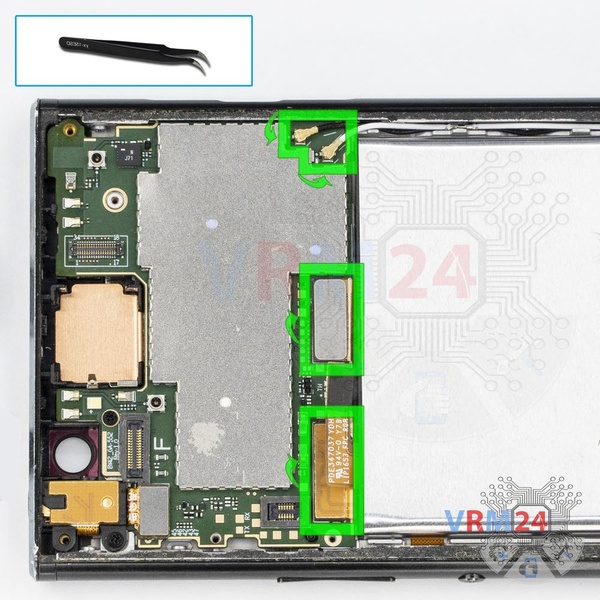

Шаг 13. Отсоединяем коннекторы

Отсоединяем коннекторы шлейфов на дисплейный модуль, на нижнюю плату и двух коаксиальных кабеля.


Как разобрать Sony Xperia XA2 Plus, Шаг 14/1 Как разобрать Sony Xperia XA2 Plus, Шаг 14/2 Как разобрать Sony Xperia XA2 Plus, Шаг 14/3

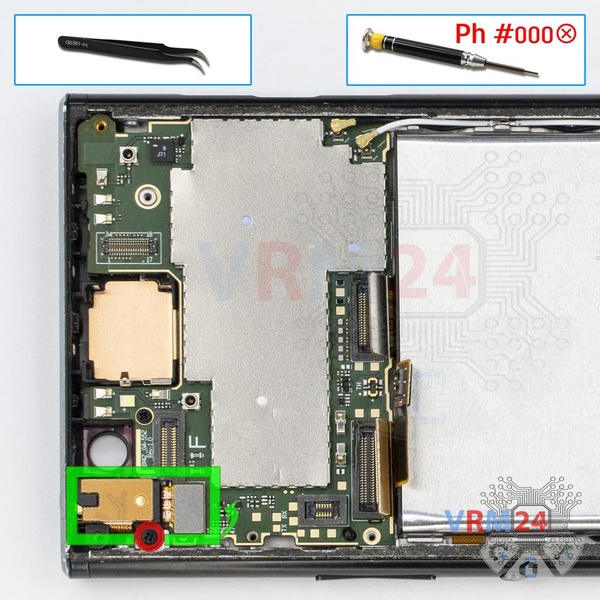

Шаг 14. Отсоединяем разъем гарнитуры

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт, отсоединяем коннектор и снимаем разъем гарнитуры.


Как разобрать Sony Xperia XA2 Plus, Шаг 15/1 Как разобрать Sony Xperia XA2 Plus, Шаг 15/2 Как разобрать Sony Xperia XA2 Plus, Шаг 15/3

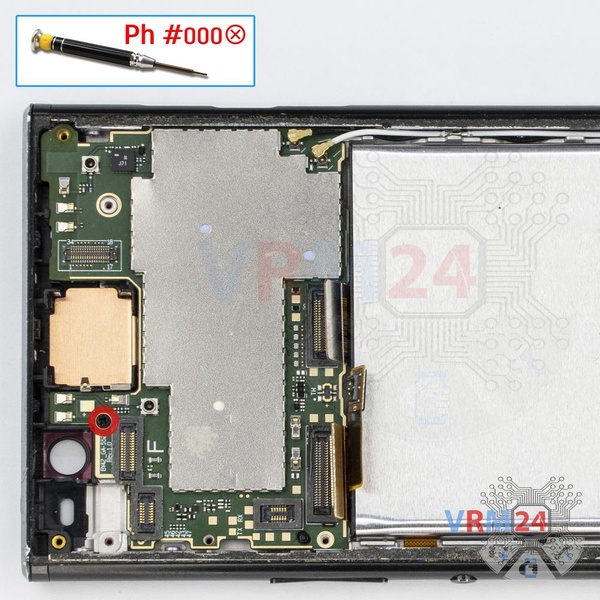

Шаг 15. Откручиваем винт

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт фиксирующий печатную плату.


Как разобрать Sony Xperia XA2 Plus, Шаг 16/1 Как разобрать Sony Xperia XA2 Plus, Шаг 16/2 Как разобрать Sony Xperia XA2 Plus, Шаг 16/3

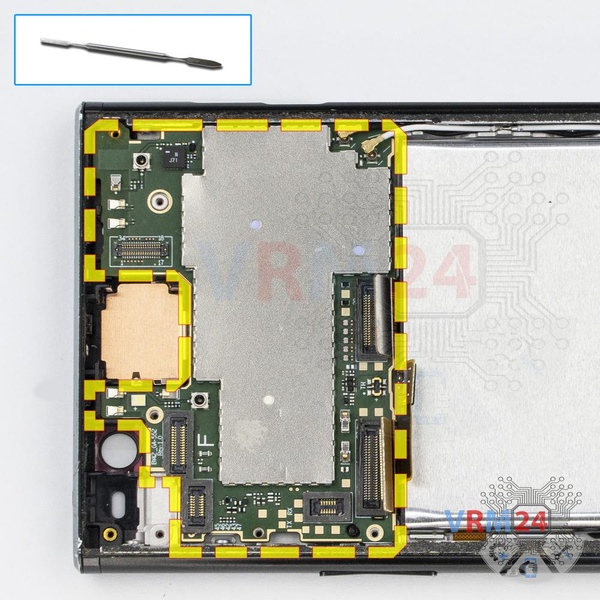

Шаг 16. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Sony Xperia XA2 Plus, Шаг 17/1 Как разобрать Sony Xperia XA2 Plus, Шаг 17/2 Как разобрать Sony Xperia XA2 Plus, Шаг 17/3

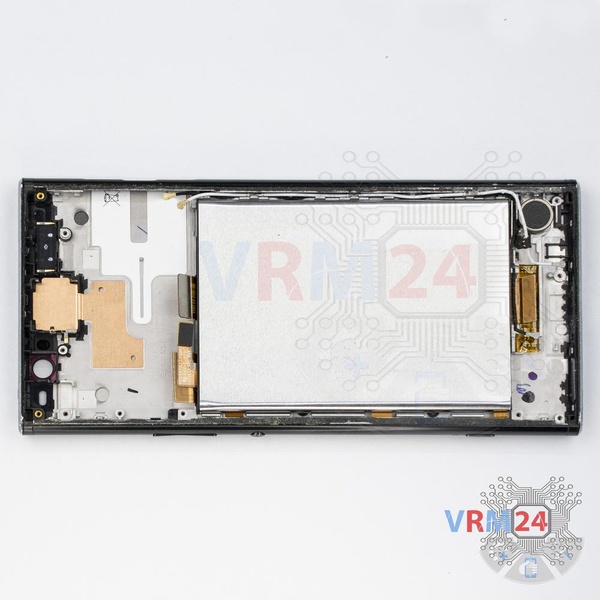

Шаг 17. В рамке дисплейного модуля

ℹ️️ В рамке дисплейного модуля остались: динамик (слуховой), вибромотор, аккумуляторная батарея и два коаксиальных кабеля.

Подробные видео инструкции по разборке и ремонту Sony Xperia XA2 Plus от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 18 минут. Наше руководство подходит для всех моделей Sony Xperia XA2 Plus — Сони Иксперия XA2 Плюс H4413, выпущенных для рынков разных стран.
