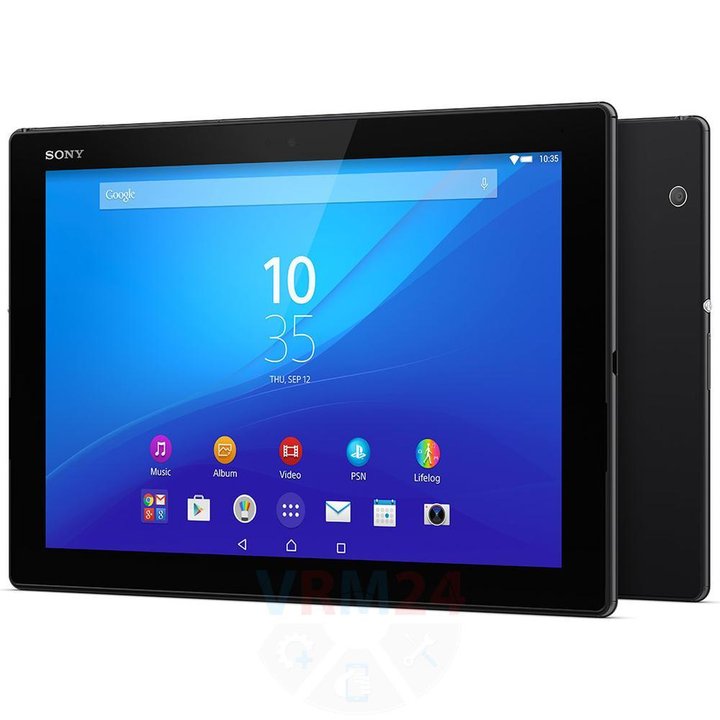

Разборка/Ремонт мобильного девайса Sony Xperia Z4 Tablet (Сони Иксперия З4 Таблет) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

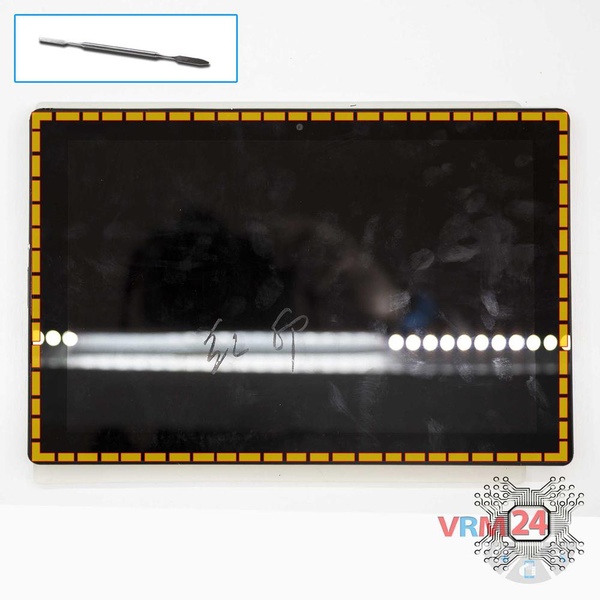

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

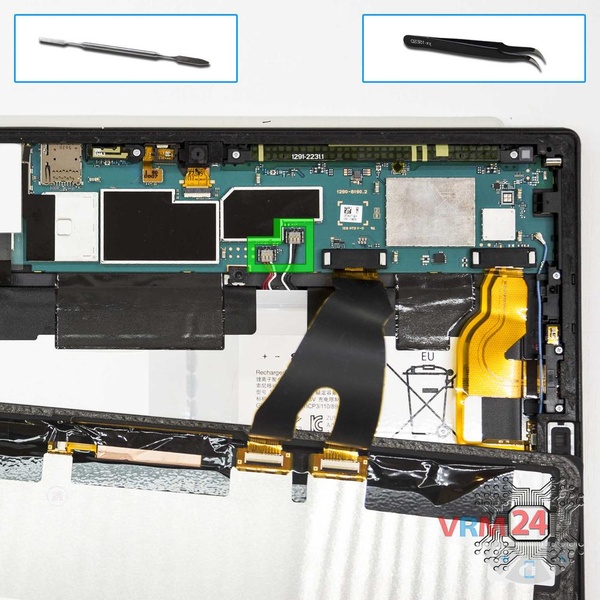

Отсоединяем два коннектора батареи.

При первой возможности отсоедините разъемы аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Sony Xperia Z4 Tablet оснащена аккумулятором LIS2210ERPX емкостью 6000 мАч.

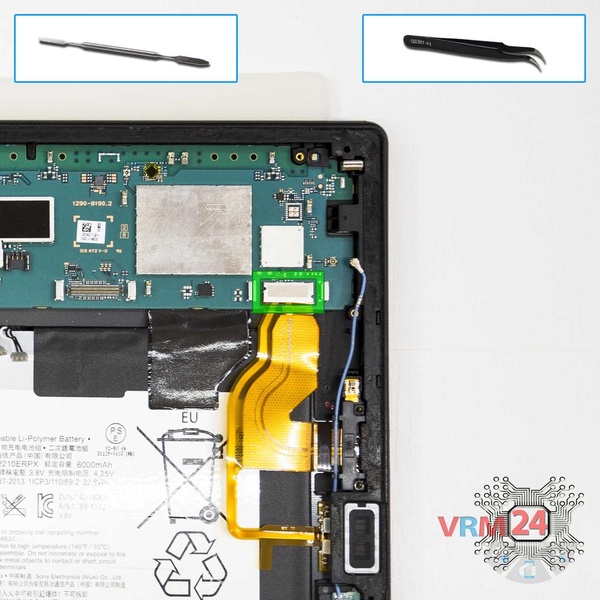

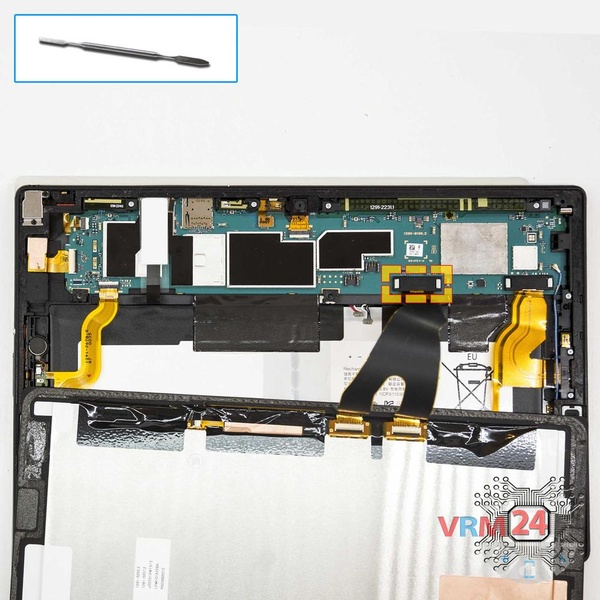

Подденьте pf край и снимите фиксатор, удерживающий разъем. После этого отсоедините разъем модуля дисплея.

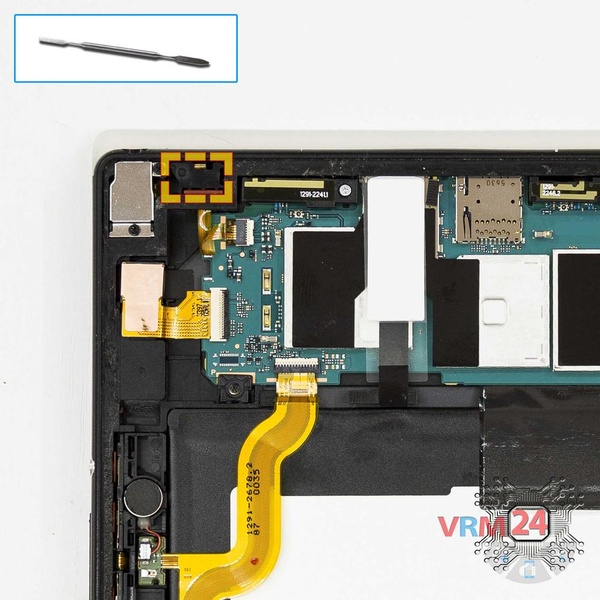

Подденьте за край и снимите маленькую крышку.

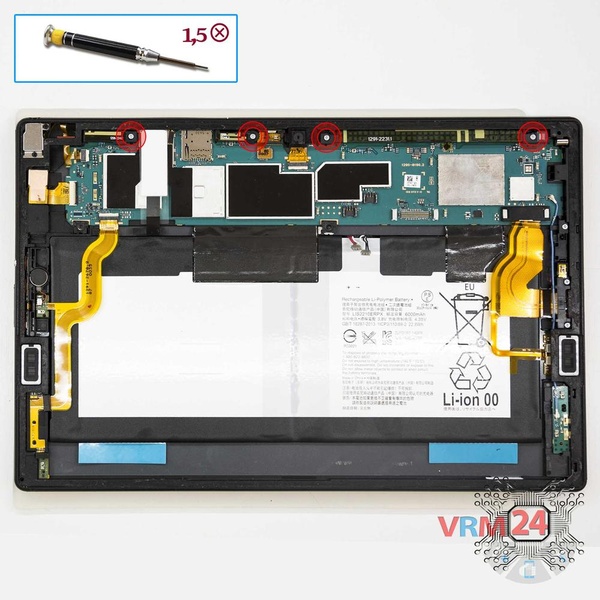

С помощью отвертки Philips 1,5 мм (PH № 000) открутите четыре винта.

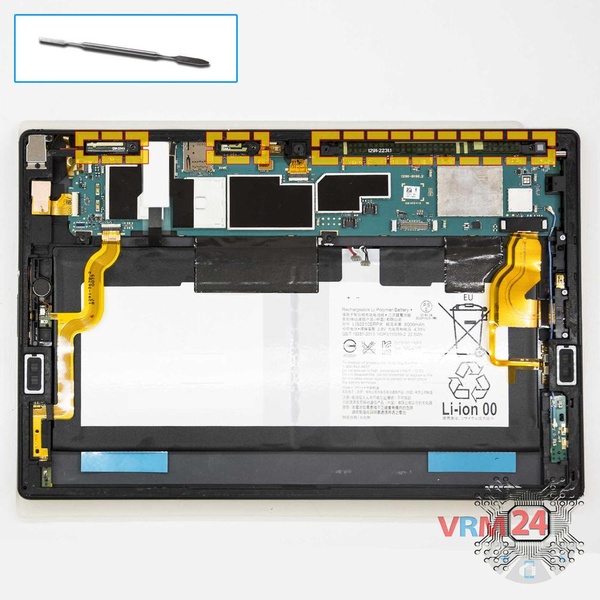

Осторожно отсоединяем крышки с дорожками антенн.

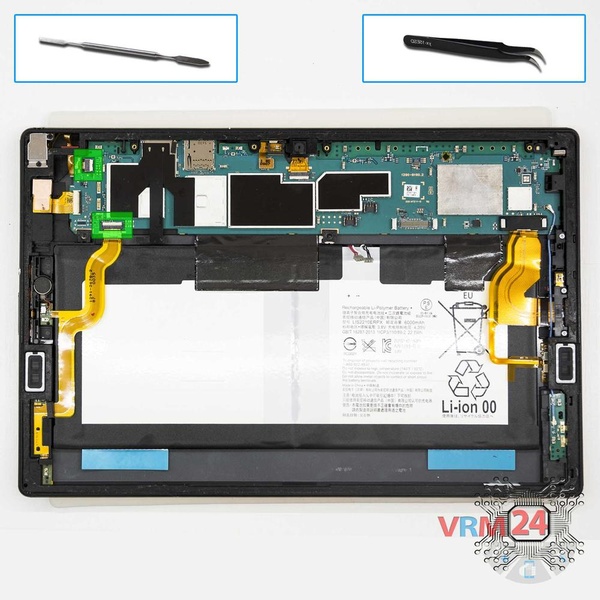

Отсоедините разъемы на материнской плате.

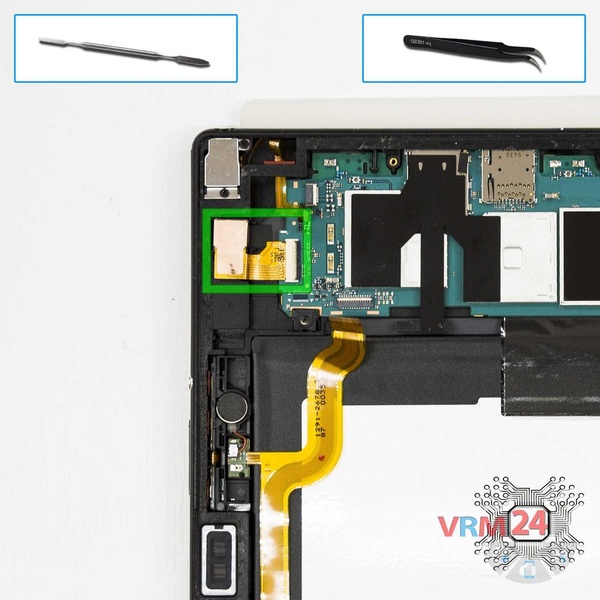

Отсоедините разъем на материнской плате и снимите основную камеру.

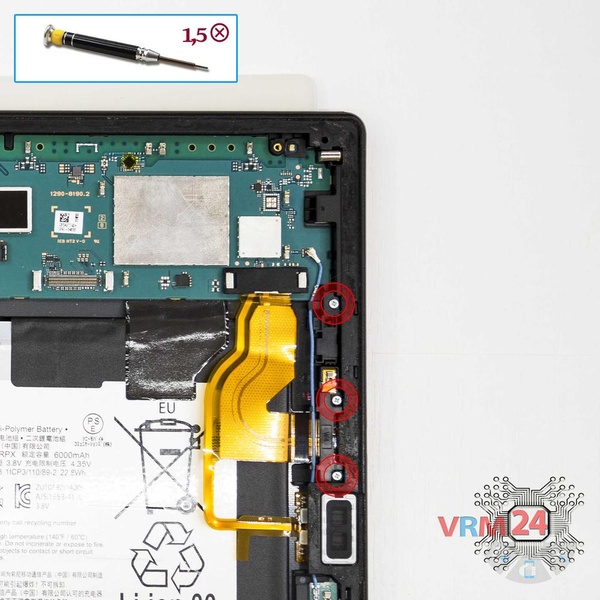

С помощью отвертки Philips 1,5 мм (PH 000) открутите три винта, которыми крепятся коаксиальный кабель и порт зарядки.

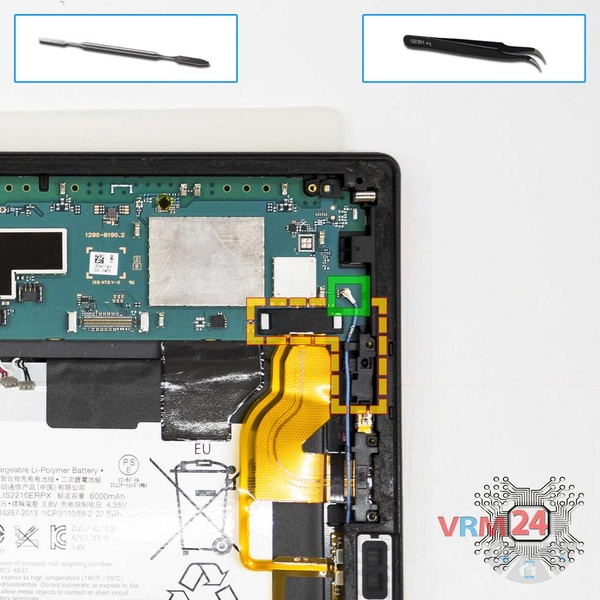

Подденьте разъем коаксиального кабеля и снимите фиксаторы.

Отсоедините разъем порта зарядки.

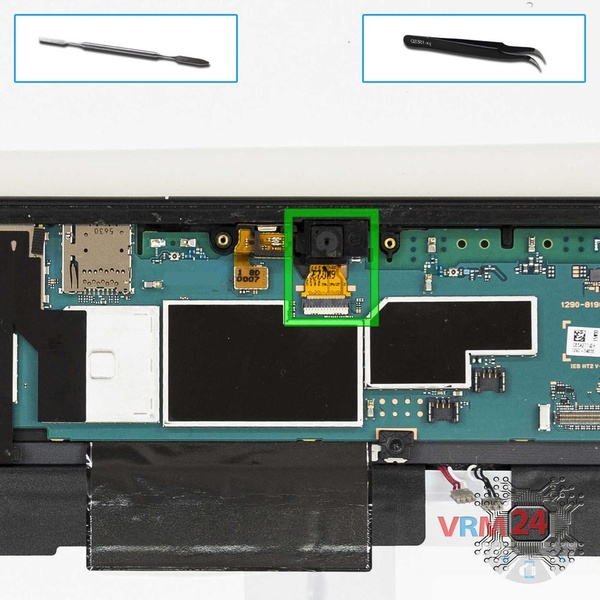

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

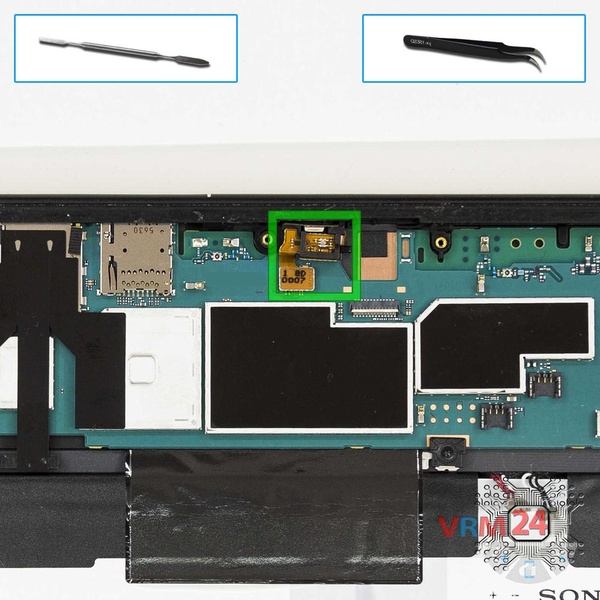

Отсоедините разъем на материнской плате и снимите шлейф с датчиком.

С помощью отвертки Philips 1,5 мм (PH #000) открутите два винта и снимите фиксаторы, удерживающие материнскую плату.

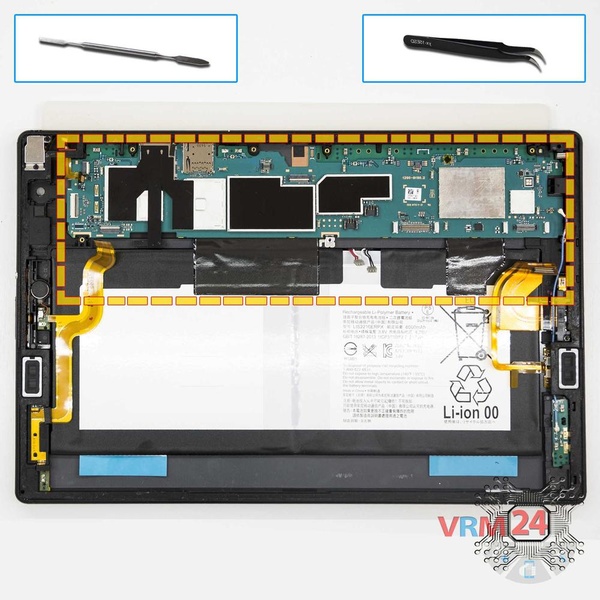

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

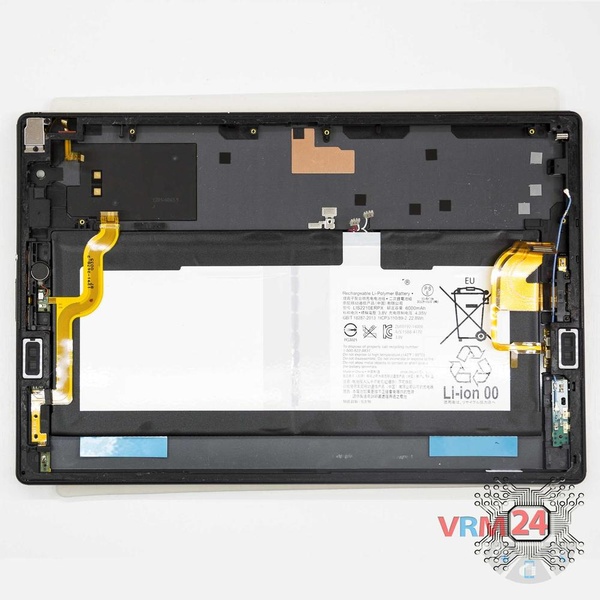

ℹ️️ В корпусе остались: динамики, аккумулятор и вибромотор.
