UMI IRON Pro
UMI IRON Pro 852 0
Сложность разборки:
Средняя
Время разборки:
9 мин

Рекомендованные инструменты

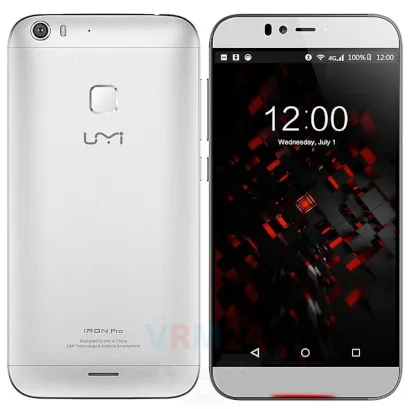

Разборка мобильного девайса UMI IRON Pro с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать UMI IRON Pro, Шаг 1/1 Как разобрать UMI IRON Pro, Шаг 1/2

Шаг 1

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать UMI IRON Pro, Шаг 2/1 Как разобрать UMI IRON Pro, Шаг 2/2

Шаг 2

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на ребрах телефона.

Как разобрать UMI IRON Pro, Шаг 3/1 Как разобрать UMI IRON Pro, Шаг 3/2

Шаг 3

Открываем заднюю крышку.

Как разобрать UMI IRON Pro, Шаг 4/1 Как разобрать UMI IRON Pro, Шаг 4/2 Как разобрать UMI IRON Pro, Шаг 4/3

Шаг 4

Отключаем коннектор аккумуляторной батареи.

Как разобрать UMI IRON Pro, Шаг 5/1 Как разобрать UMI IRON Pro, Шаг 5/2

Шаг 5

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта фиксирующих блоки в верхней и нижней частях.

Как разобрать UMI IRON Pro, Шаг 6/1 Как разобрать UMI IRON Pro, Шаг 6/2

Шаг 6

Снимаем блок с контактами в верхней части и с динамиком в нижней части.

Как разобрать UMI IRON Pro, Шаг 7/1 Как разобрать UMI IRON Pro, Шаг 7/2

Шаг 7

Отсоединяем коннекторы и снимаем коаксиальный кабель.

Как разобрать UMI IRON Pro, Шаг 8/1 Как разобрать UMI IRON Pro, Шаг 8/2

Шаг 8

Вынимаем аккумуляторную батарею.

Как разобрать UMI IRON Pro, Шаг 9/1 Как разобрать UMI IRON Pro, Шаг 9/2

Шаг 9

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Как разобрать UMI IRON Pro, Шаг 10/1 Как разобрать UMI IRON Pro, Шаг 10/2 Как разобрать UMI IRON Pro, Шаг 10/3

Шаг 10

Отсоединяем коннектор на нижней плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор и снимаем плату.

Как разобрать UMI IRON Pro, Шаг 11/1 Как разобрать UMI IRON Pro, Шаг 11/2

Шаг 11

Отключаем коннектор и снимаем датчик отпечатка пальцев.

Как разобрать UMI IRON Pro, Шаг 12/1 Как разобрать UMI IRON Pro, Шаг 12/2 Как разобрать UMI IRON Pro, Шаг 12/3 Как разобрать UMI IRON Pro, Шаг 12/4 Как разобрать UMI IRON Pro, Шаг 12/5

Шаг 12

Отключаем коннекторы на основной печатной плате.

Как разобрать UMI IRON Pro, Шаг 13/1 Как разобрать UMI IRON Pro, Шаг 13/2

Шаг 13

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной печатной плате.
Как разобрать UMI IRON Pro, Шаг 14/1 Как разобрать UMI IRON Pro, Шаг 14/2

Шаг 14

Снимаем основную печатную плату.
Как разобрать UMI IRON Pro, Шаг 15/1 Как разобрать UMI IRON Pro, Шаг 15/2

Шаг 15

Из фиксирующих отверстий в рамке модуля вынимаем динамик.
Как разобрать UMI IRON Pro, Шаг 16/1 Как разобрать UMI IRON Pro, Шаг 16/2

Шаг 16

Отсоединяем межплатный шлейф.
Как разобрать UMI IRON Pro, Шаг 17/1 Как разобрать UMI IRON Pro, Шаг 17/2 Как разобрать UMI IRON Pro, Шаг 17/3

Шаг 17

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту UMI IRON Pro от нашего сервисного центра:


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей UMI IRON Pro , выпущенных для рынков разных стран.
